Уголок неравнополочный

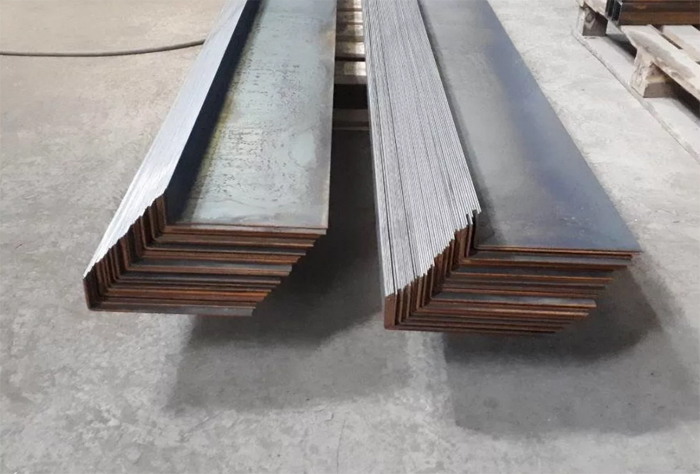

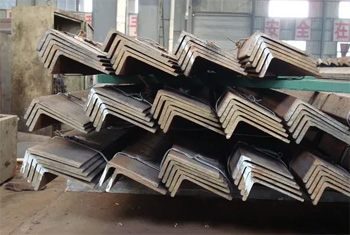

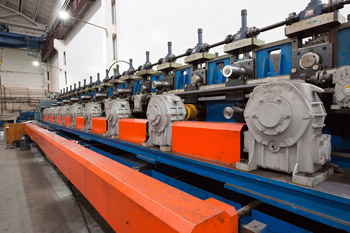

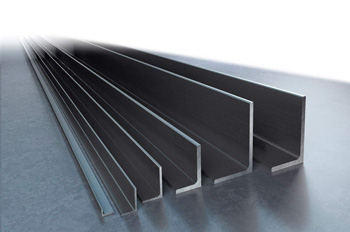

Конструкция с разными сторонами позволяет значительно снизить расход металла при сохранении высокой жесткости каркаса. Когда нагрузка на деталь идет преимущественно в одном направлении, длинная полка принимает на себя все основное давление. Короткая полка в это время выполняет роль вспомогательного элемента для фиксации соседних узлов или крепления обшивки.

Такое распределение массы делает объект более легким и экономически выгодным для проекта. Прямоугольное сечение равнополочного уголка часто оказывается избыточным для многих инженерных задач, поэтому асимметричный профиль решает проблему лишнего веса стали.

Неравнополочный металл обеспечивает высокую устойчивость к изгибу вдоль основной оси инерции. Если сравнивать его с равнополочным аналогом той же массы, он выдерживает на 15% больше статического давления. В машиностроении такая форма помогает создавать компактные рамы для сложного промышленного оборудования.

В технической документации и на бирках завода указывают три основных числа для идентификации изделия. Первые две цифры обозначают ширину полок в мм, а третье число указывает на толщину металла. Например, маркировка 100×63×8 мм означает, что одна грань шириной 100 мм, вторая — 63 мм, а сталь имеет толщину 8 мм. Знание этих параметров помогает точно подобрать крепежные элементы и рассчитать площадь сварного шва. Порядок цифр в названии всегда начинается с большей стороны профиля.

Дополнительно в коде прописывают номер ГОСТ 8510–86, который регламентирует производство именно неравнополочного горячекатаного проката. Также в маркировке указывают букву точности прокатки: А для высокого класса или В для обычного назначения. Если уголок изготовили из низколегированной стали, то после размеров добавляют код марки сплава — 09Г2С.

Корпуса морских и речных судов требуют сочетания минимального веса и огромной прочности элементов набора. Неравнополочный профиль идеально подходит для изготовления шпангоутов и стрингеров, так как эффективно сопротивляется давлению воды.

Длинную полку приваривают к обшивке корабля, что создает жесткую конструкцию при малой высоте выступающей части. Это позволяет сэкономить полезный объем внутри трюмов и кают для размещения грузов или экипажа. Стальной прокат для судостроения проходит строгий контроль на коррозионную стойкость в соленой среде.

Асимметричная форма профиля упрощает монтаж изоляции и прокладку трубопроводов вдоль бортов судна. Металл хорошо поддается гибке по сложному радиусу, который повторяет обводы корпуса. Когда строят танкеры или сухогрузы, используют уголки из специальных марок стали с повышенным пределом текучести. Такая сталь не становится хрупкой при низких температурах и выдерживает удары льдин или волн.

Сварка неравнополочного проката требует особого внимания к распределению тепла в зоне термического влияния. Узкая полка прогревается быстрее широкой грани, что может привести к температурным деформациям или перекосу детали.

Чтобы избежать ведения металла, сварку ведут прерывистыми швами или используют специальные зажимные кондукторы. Сначала делают прихватки со стороны короткой полки, а затем проваривают основной стык по длинной стороне. Такой порядок действий обеспечивает стабильность геометрии узла после полного остывания стали.

При стыковке двух неравнополочных уголков под углом тщательно подгоняют кромки для получения ровного катета шва. Если толщина полок превышает 6 мм, выполняют разделку кромок для глубокого провара. Использование полуавтоматической сварки в среде защитных газов дает более аккуратный результат и снижает разбрызгивание металла. Все наплывы и шлак удаляют механическим способом для проверки целостности соединения.

При монтаже перемычек в кирпичных или блочных стенах неравнополочный профиль выбирают из-за его компактности. Длинную полку уголка устанавливают вертикально внутри стены для принятия на себя веса верхних рядов кладки. Короткая полка при этом служит надежной опорой для кирпича и не выступает за пределы отделочного слоя. Такое решение позволяет избежать установки громоздких бетонных балок, которые требуют использования крана.

Стальной каркас проема монтируют вручную, что значительно ускоряет темпы отделочных работ. Для защиты от промерзания металлическую перемычку закрывают слоем теплоизоляции или декоративными панелями.

Уголок часто применяют для усиления проходов в старых зданиях во время капитального ремонта. Металл стягивают шпильками через толщу стены для создания жесткой обвязки. Короткая грань профиля обеспечивает достаточную площадь контакта с блоками и предотвращает их разрушение.

Да, но деформация асимметричного профиля на вальцовочных станках требует применения индивидуальной оснастки. Трудность процесса заключается в разном сопротивлении полок растяжению и сжатию в момент изгиба. Если гнуть уголок на широкую полку, узкая грань может пойти волной или скрутиться вокруг оси.

Для получения качественной дуги используют станки с ЧПУ, которые контролируют усилие прижима в нескольких точках. Холодная гибка позволяет создавать арочные элементы для навесов или элементы кузовов спецтехники.

В процессе работы металл может немного пружинить, поэтому окончательный радиус проверяют по жесткому шаблону. Чтобы избежать появления микротрещин, выбирают уголки из пластичных марок стали без внутренних дефектов. При малых радиусах заготовку предварительно нагревают индукционным способом до температуры +900℃. Это делает сталь податливой и снижает риск разрыва волокон на внешней стороне изгиба. После термической обработки детали охлаждают на воздухе для снятия внутренних напряжений.

Контроль геометрических параметров начинают с измерения отклонения профиля от прямой линии по всей длине отрезка. Для этого уголок укладывают на ровную поверхность и прикладывают стальную струну или лазерный уровень. По нормам ГОСТа кривизна не должна превышать 0.4% от длины изделия для проката обычной точности. Сильный изгиб металла сделает невозможным точную сборку без предварительной правки на прессе. Также проверяют скручивание уголка вокруг его продольной оси, которое не должно быть заметно глазу.

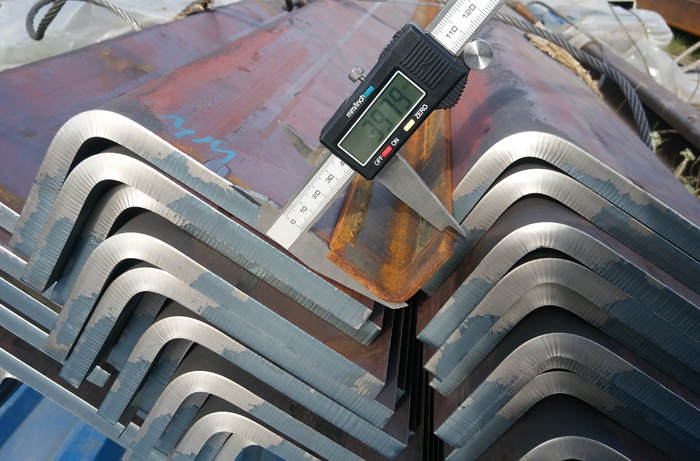

Ширину обеих полок замеряют штангенциркулем в нескольких точках на расстоянии 500 мм от торцов. Разница в размерах между началом и концом трубы указывает на износ валков прокатного стана. Толщину металла проверяют микрометром, учитывая допустимые отклонения в пределах 10% от номинала.

Внешний угол между полками должен составлять ровно 90 градусов с минимальной погрешностью. На поверхности качественного проката не должно быть глубоких закатов, трещин и посторонних включений шлака.

В производстве автомобильных прицепов и полуприцепов неравнополочный профиль позволяет создать легкое, но очень жесткое шасси. Длинную полку ориентируют вертикально, чтобы она выдерживала вес груза на изгиб при движении по кочкам. Узкая полка служит удобной площадкой для крепления осей, тормозной системы и элементов светотехники.

Такое решение помогает снизить центр тяжести транспортного средства и повысить его устойчивость на дороге. Малый вес рамы увеличивает полезную грузоподъемность прицепа в рамках разрешенной массы.

Сталь марки Ст3сп обеспечивает конструкции нужную вязкость, поэтому рама не трескается от постоянных вибраций. Все соединения выполняют с помощью сварки или высокопрочных болтов с оцинкованным покрытием. Неравнополочная форма уголка позволяет компактно разместить жгуты электропроводки внутри силового каркаса. Это защищает кабели от механических повреждений и воздействия дорожной грязи.

Для создания разборного соединения в полках уголка сверлят отверстия под болты нужного диаметра. Важно соблюдать минимальное расстояние от центра отверстия до края полки, которое должно составлять не менее двух диаметров крепежа. Это предотвращает разрыв металла при сильном затягивании гаек или воздействии боковой нагрузки.

На узкой полке отверстия располагают строго по центральной линии для равномерного распределения напряжений. Применение шайб большого диаметра помогает защитить поверхность проката от продавливания и царапин. Если уголки стыкуют «внахлест», длинные полки совмещают между собой для получения максимальной площади контакта.

Болтовое соединение позволяет быстро заменить поврежденный элемент конструкции без использования режущего инструмента. Для предотвращения самопроизвольного откручивания гаек в результате вибрации используют пружинные шайбы (гроверы) или контргайки. Весь крепеж должен иметь антикоррозийное покрытие для исключения появления ржавых подтеков на основном металле. Монтаж проводят с использованием динамометрического ключа для контроля усилия затяжки.

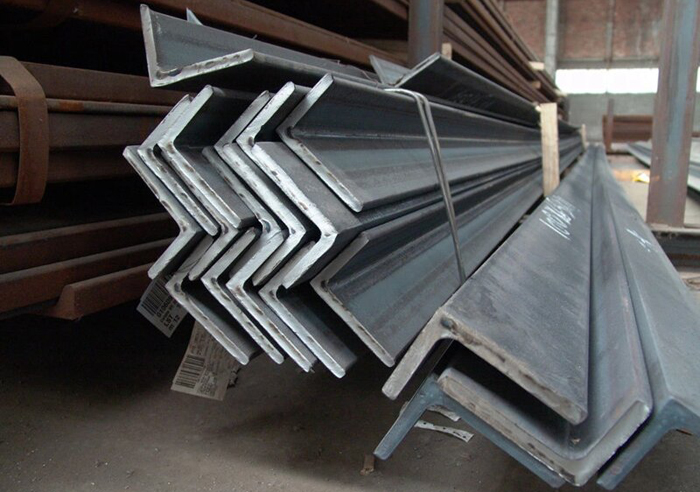

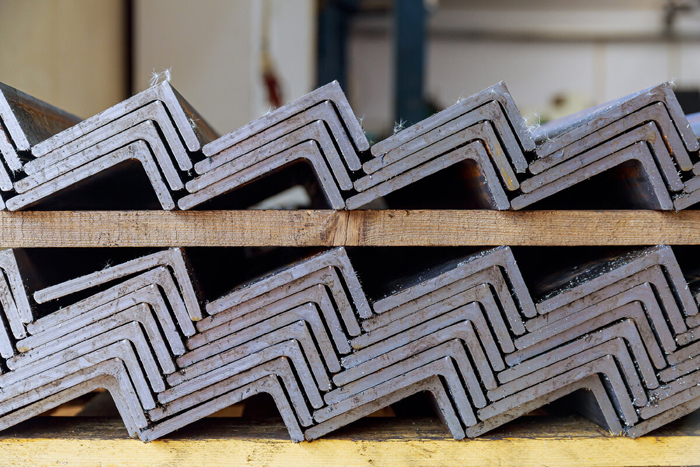

Для сохранения товарного вида и прочности уголки укладывают на специальные деревянные подкладки для исключения контакта с землей. Пачки располагают горизонтально с небольшим уклоном, чтобы дождевая вода свободно стекала с полок. Между слоями металла прокладывают бруски для обеспечения вентиляции и предотвращения образования конденсата. Если уголки лежат плотно друг к другу, в зазорах быстро появляется очаговая коррозия. Сверху штабель накрывают плотным брезентом или полиэтиленовой пленкой, закрепляя края от порывов ветра.

На каждой пачке должна быть четкая маркировка с указанием размера полок, толщины стенки и веса упаковки. Это упрощает поиск нужной позиции при отгрузке и проведение регулярной инвентаризации остатков.

Рекомендуют периодически осматривать металл и удалять появившуюся ржавчину проволочными щетками. Если прокат планируют хранить более трех месяцев, его поверхность обрабатывают консервационным маслом. Правильная организация склада позволяет избежать деформации длинных отрезков под собственным весом.
