Уголок равнополочный

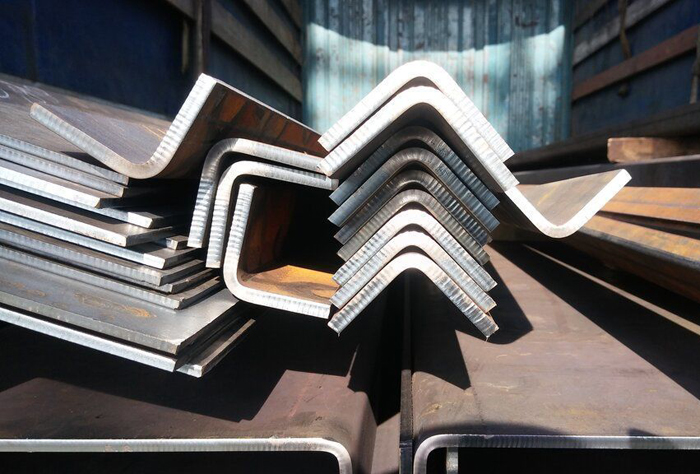

Заводы выпускают изделия с шириной полки от 20 до 250 мм. Толщина металла в таких профилях варьируется от 3 до 20 мм. Выбор конкретных параметров проката зависит от расчетной нагрузки на будущий каркас. Тонкие уголки 25×25 или 32×32 мм закупают для сборки легких стеллажей и торгового оборудования. Средний размер — 50×50 мм или 63×63 мм — считают универсальным для частного строительства. Из таких уголков монтируют опоры заборов, гаражные ворота и теплицы. Крупные профили, со стороной 100 мм и выше, используют для возведения несущих колонн и ферм промышленных зданий.

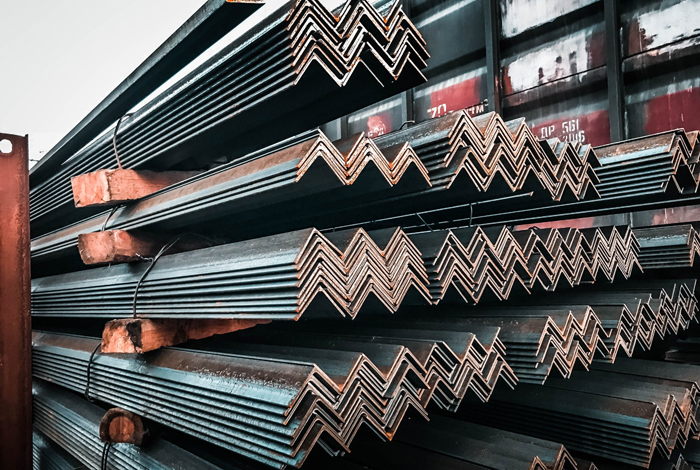

Длину отрезков на складах обычно ограничивают значениями 6 м или 12 м. По индивидуальному заказу прокат нарезают в любой нужный размер с высокой точностью. Маркировка изделия содержит информацию о ширине полок и толщине стали в мм. Например, запись 75×75×6 означает уголок с гранями 75 мм и стенкой 6 мм.

При проектировании всегда учитывают радиус внутреннего закругления полки. Этот параметр значительно увеличивает жесткость профиля и влияет на площадь контакта при сварке.

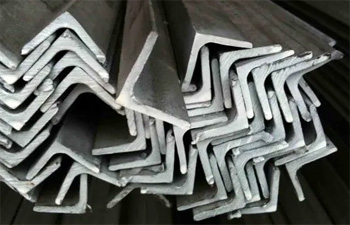

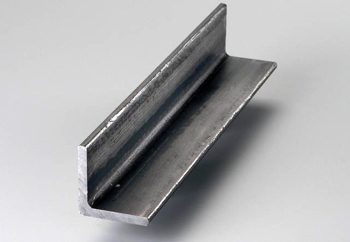

Геометрия профиля с одинаковыми полками обеспечивает симметричное распределение нагрузки при монтаже вертикальных и горизонтальных элементов. Металл со стенкой 4-5 мм выдерживает давление тяжелого кровельного материала и порывы ветра.

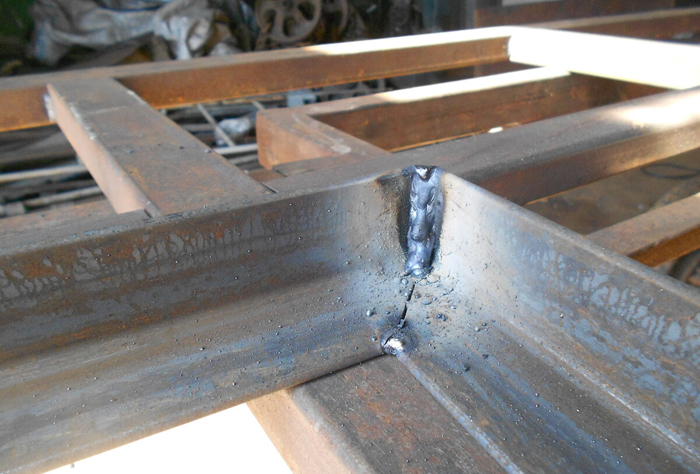

При сборке каркаса детали соединяют внахлест или с помощью вспомогательных стальных пластин. Плоские грани позволяют плотно прижимать листы обшивки к стальному основанию. Такая форма проката делает любую постройку долговечной и устойчивой к деформациям.

Для защиты от атмосферной влаги уличные конструкции обязательно окрашивают защитными составами. Сначала поверхность зачищают от ржавчины и обезжиривают растворителем для лучшей адгезии. Затем наносят слой антикоррозийного грунта и два слоя финишной эмали. Если постройку планируют эксплуатировать долго, выбирают оцинкованный прокат. Цинк создает надежный барьер и исключает появление сквозных отверстий от ржавчины.

При проектировании горизонтальных прогонов положение равнополочного уголка определяет его сопротивление изгибу и устойчивость к накоплению влаги. Если установить профиль полками вниз (в виде буквы Л), вода и пыль будут скатываться с наклонных граней естественным образом.

Такое решение часто выбирают для строительства открытых уличных площадок и эстакад, где критична защита от подслойной коррозии. Однако в таком положении уголок обладает меньшей жесткостью на прогиб при вертикальном давлении сверху. Металл под весом настила может начать разгибаться, что приведет к постепенной деформации всей силовой рамы объекта.

Положение полками вверх (в виде чаши) позволяет более эффективно использовать площадь сечения стали для удержания статических нагрузок. В этом случае вертикальные грани работают как высокие ребра жесткости, которые препятствуют провисанию пролета. Но внутри такого желоба всегда скапливается мусор и конденсат, что требует сверления дополнительных дренажных отверстий в нижней части профиля.

Таким образом, у любого варианта есть и плюсы, и минусы. Инженеры закладывают в чертежи конкретный способ установки исходя из условий эксплуатации и типа кровельного покрытия.

Геометрия равнополочного уголка не имеет замкнутого контура, поэтому внешние силы легко вызывают спиралевидную деформацию прутка вокруг его оси. Когда нагрузку прикладывают не по центру тяжести сечения, возникают мощные крутящие моменты, которые быстро искривляют металл.

В отличие от квадратных труб уголок не может эффективно распределять такие напряжения по всему периметру. По этой причине его редко используют в качестве одиночных длинных валов или стоек, которые испытывают боковое давление ветра. Чтобы избежать опасного скручивания, прокат объединяют в пары или усиливают поперечными связями через каждые 1.5 м.

Для повышения устойчивости к вращательным нагрузкам два уголка часто сваривают в виде квадратной коробки или крестообразного сечения. Такой комбинированный профиль приобретает свойства замкнутой системы и выдерживает в 5 раз большее скручивающее усилие.

В промышленных цехах и складских комплексах бетонные плиты пола разделяют на секции для компенсации температурных расширений. Края таких бетонных блоков подвергаются сильным ударам от колес тяжелых погрузчиков, что приводит к быстрому выкрашиванию камня.

Стальной равнополочный уголок 50×50 мм или 75×75 мм монтируют на торцы плит в качестве надежного защитного канта. Металл принимает на себя динамическое давление и передает его на массив бетона через анкерные «усы», приваренные к внутренней стороне полок. Такая конструкция предотвращает разрушение шва и обеспечивает плавный проезд техники между участками склада.

Перед заливкой раствора уголок выставляют строго по уровню чистого пола и надежно фиксируют к арматурному каркасу. Плоская поверхность стали служит направляющей для правила при выравнивании бетонной смеси. После застывания бетона между двумя оппозитными уголками образуется ровный зазор, который заполняют эластичным полимерным герметиком.

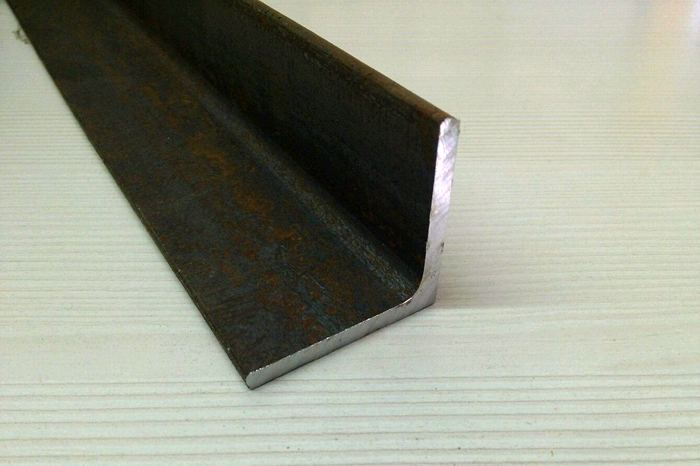

Внутренняя часть горячекатаного равнополочного уголка в месте стыка полок всегда имеет технологическое закругление (галтель). Этот радиус мешает плотному прилеганию к углу других прямоугольных деталей, например стальных пластин или брусков.

Чтобы получить идеально прямой внутренний угол 90 градусов, металл обрабатывают на фрезерном станке. Фреза снимает лишний слой стали в самом корне профиля, создавая четкую и ровную внутреннюю грань. Такая процедура необходима при изготовлении высокоточных рам для оптических приборов или станин лабораторного оборудования. После фрезеровки заготовка позволяет стыковать элементы «в замок» без образования зазоров и перекосов.

Механическая обработка корня немного снижает общую прочность профиля на изгиб, поэтому ее не применяют в тяжелом строительстве. Но для легких и точных конструкций выверенность посадки компонентов имеет решающее значение.

В процессе фрезерования обязательно используют подачу охлаждающей эмульсии для предотвращения перегрева тонкого металла. Мастера также учитывают, что после снятия слоя металла могут проявиться скрытые внутренние напряжения, которые вызовут небольшой изгиб прутка. Финишная правка возвращает изделию прямолинейность.

Когда для проекта требуется Т-образная балка нестандартного размера, ее изготавливают путем сварки двух одинаковых уголков «спина к спине». Полки располагают в одной плоскости, а две другие грани плотно прижимают друг к другу и проваривают сплошным швом.

Полученная конструкция обладает высокой жесткостью на изгиб в вертикальном направлении и служит отличной направляющей для подвесных систем. Такой самодельный тавр часто обходится дешевле заводского аналога из-за доступности исходного сырья на складах. Метод позволяет создавать балки с любой шириной верхней полки под конкретные крепежные элементы.

Сварку ведут прерывистыми участками от центра к краям заготовки для исключения сильного коробления металла. Если проложить длинный шов за один раз, балку неизбежно согнет дугой из-за одностороннего нагрева. После остывания стык тщательно зачищают шлифовальным диском для получения ровной поверхности.

Составной профиль применяют при строительстве перекрытий в частных домах или для усиления рам грузовых прицепов. Использование двух уголков вместо одного швеллера позволяет симметрично распределить нагрузку на опорные стены.

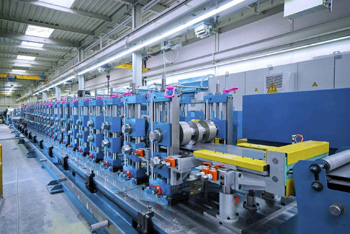

Серповидность — отклонение продольной оси изделия от прямой линии в плоскости его полок. Этот дефект возникает при нарушении режимов охлаждения на прокатном стане или из-за неравномерного износа валков.

Для измерения кривизны уголок укладывают на ровную поверочную плиту или бетонный пол. К торцам прутка прикладывают туго натянутую стальную струну и замеряют максимальное расстояние от струны до края полки с помощью линейки. Согласно нормам ГОСТа 8509 это значение не должно превышать 0.4% от общей длины отреза для проката обычной точности. Сильная серповидность делает металл непригодным для сборки длинных ферм и опор ЛЭП.

Если кривизна превышает допустимые нормы, профиль правят на специальных роликовых машинах или гидравлических прессах. Холодная правка позволяет вернуть заготовке прямолинейность, но может вызвать появление внутренних напряжений в структуре стали. При монтаже ответственных конструкций мастера всегда проверяют каждую пачку металла на наличие дефекта.

Пропорции сечения равнополочного уголка определяют его способность сопротивляться местной потере устойчивости при сжатии. Если полка имеет большую ширину при малой толщине металла, она может внезапно выгнуться волной под нагрузкой. Этот эффект называют выпучиванием свободной кромки, которое происходит задолго до разрушения всей балки.

Инженеры используют специальные таблицы для подбора оптимального профиля под конкретный проект. Обычно для ответственных стоек выбирают уголки с толщиной стенки не менее 1/10 от ширины полки. Такая геометрия гарантирует, что металл будет работать в зоне упругой деформации без образования локальных заломов.

Тонкостенные уголки со стенкой 3-4 мм подходят только для легких связей или декоративных элементов. Когда строят тяжелые подкрановые эстакады, используют массивный прокат с полкой 150 мм. Большая толщина металла позволяет надежно крепить детали на болты без риска смятия отверстий при вибрации.

Открытый профиль равнополочного уголка обладает высокой парусностью и может генерировать сильные вибрации при обтекании потоком воздуха. В решетчатых опорах связи или на рекламных щитах ветер создает переменное давление на полки, что вызывает эффект гудения или автоколебаний. Длинные тонкие уголки без промежуточных опор могут войти в резонанс, который приведет к усталостному разрушению сварных швов.

Чтобы снизить это воздействие, инженеры проектируют конструкцию так, чтобы ребра профиля были направлены вдоль преобладающих ветров. Дополнительная установка диагональных раскосов разбивает длинные участки на короткие секции с высокой собственной частотой.

При расчете устойчивости учитывают не только статическую силу ветра, но и динамические порывы, способные вызвать опрокидывание объекта. Уголок с широкими полками создает большую площадь сопротивления, что требует усиления фундаментных болтов. Плотная структура горячекатаной стали хорошо гасит мелкие вибрации, предотвращая их передачу на другие узлы.

После монтажа высокие мачты иногда оснащают демпферами — специальными грузами для поглощения энергии колебаний. Регулярный осмотр состояния заклепок и болтов позволяет вовремя обнаружить ослабление крепежа от ветровой тряски.

При строительстве водоотводных каналов вдоль дорог и тротуаров равнополочный уголок служит надежной рамкой для укладки чугунных или стальных решеток. Профиль монтируют в верхнюю часть бетонного желоба полками наружу, образуя прочный стальной кант.

Горизонтальная полка надежно удерживает вес проезжающих автомобилей, а вертикальная грань фиксирует решетку от бокового смещения. Такая конструкция выдерживает огромные механические нагрузки и не позволяет краям бетона крошиться от постоянных ударов. Металл защищает дренажную систему от заиливания и облегчает процесс регулярной очистки каналов от мусора.

Для работы в условиях постоянной сырости выбирают оцинкованный уголок или наносят на него толстый слой битумной мастики. Это исключает появление сквозной коррозии в течение 20 лет активной эксплуатации ливневки. При монтаже рамки уголки сваривают в единый контур, который в точности повторяет размеры дренажных лотков. Внутренние анкеры обеспечивают жесткую связь стали с бетонным массивом.
