Воздушно-дуговая резка

Для этого на производстве выбирают угольные или графитированные электроды, которые обладают высокой термической стойкостью и отличной электрической проводимостью. Графитовые стержни имеют более плотную структуру и меньше обгорают при высоких значениях тока, потому что графит выдерживает экстремальный нагрев без потери механической прочности. Угольные электроды стоят дешевле, но быстрее изнашиваются и могут загрязнять расплав частицами углерода.

Обычно диаметр расходного материала подбирают исходя из толщины металла и требуемой ширины канавки, при этом чаще всего применяют стержни размером от 6 до 12 мм. Если предстоит работа с массивными заготовками, выбирают изделия с медным покрытием, которое улучшает контакт и защищает стержень от окисления на воздухе.

Правильный подбор типа электрода напрямую влияет на стабильность горения дуги и общее качество поверхности после завершения прохода. Когда стержень имеет качественное исполнение, он не растрескивается от резких перепадов температуры и обеспечивает равномерный прогрев рабочей зоны. Наклон инструмента при движении должен составлять около 45 градусов, чтобы струя сжатого воздуха эффективно выдувала жидкий шлак из образующегося углубления.

Величина давления сжатого воздуха в системе — один из главных параметров, который определяет эффективность удаления расплава и спокойствие плазменного потока. Для качественной работы поддерживают показатели в узком диапазоне от 0.4 до 0.6 МПа, так как именно такие значения обеспечивают баланс между силой выдувания и стабильностью разряда.

Если давление поднимется выше 0.6 МПа, мощный поток начнет буквально сбивать дугу, что приведет к ее частому гашению и прерывистости реза. При слишком низком напоре воздуха жидкий металл не будет полностью уходить из рабочей зоны, а начнет застывать на краях в виде вязкого шлака и наплывов. Это потребует дополнительных усилий для очистки заготовки, потому что застывшие капли стали очень прочно держатся на основном металле.

Стабильная подача воздуха через сопла резака охлаждает сам электрод и предотвращает его преждевременное разрушение от перегрева. Когда компрессор работает со сбоями и давление постоянно колеблется, глубина канавки получается неравномерной по всей длине прохода. Для контроля этих показателей на входе в резак устанавливают манометры и регуляторы, которые помогают поддерживать заданный режим в автоматическом режиме.

Поверхностный способ обработки применяют для формирования канавок, удаления дефектных участков или разделки кромок перед сваркой без полного прорезания листа. При таком подходе электрод перемещают вдоль поверхности металла на определенной высоте, чтобы дуга расплавляла лишь верхний слой материала. Глубина получаемого желоба обычно не превышает 10-15 мм, а ширина напрямую зависит от диаметра используемого угольного стержня.

Этот метод идеально подходит для исправления глубоких трещин в отливках или удаления некачественных сварных швов, потому что он позволяет действовать очень локально. Воздушно-дуговая строжка заменяет трудоемкое фрезерование и значительно сокращает время на подготовку деталей к повторному соединению.

Разделительная резка преследует иную цель и заключается в сквозном прожигании металла для разделения целого листа на отдельные фрагменты. Электрод в этом случае вводят вглубь заготовки, а струю воздуха направляют так, чтобы она полностью пробивала слой расплава насквозь. Эту технологию выбирают для раскроя тонких листов или демонтажа старых конструкций, когда высокая точность геометрии не имеет решающего значения.

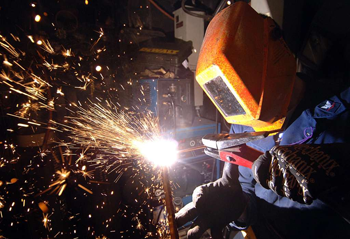

Процесс воздушно-дугового разделения металлов сопровождается интенсивным ультрафиолетовым излучением, сильным шумом и обильным выделением токсичного дыма. По этой причине тело резчика должно быть полностью закрыто костюмом из плотной огнестойкой ткани, который защищает кожу от ожогов и попадания раскаленных брызг.

Для защиты глаз и лица обязательно используют сварочные маски с автоматическими светофильтрами, которые моментально затемняются при зажигании дуги. Органы дыхания защищают респираторами или принудительной подачей очищенного воздуха под маску, потому что пары плавящегося металла содержат опасные химические соединения. Если работы проводят в закрытых боксах, мощная местная вентиляция должна удалять пыль непосредственно из зоны возникновения искр.

Уровень шума при работе компрессора и выходе сжатого воздуха из сопла часто превышает 90 дБ, что требует обязательного применения противошумных наушников или вкладышей. Обувь должна иметь стальной подносок и подошву, которая не проводит электрический ток и не плавится при контакте с горячими обрезками стали. Перчатки выбирают только из качественной спилковой кожи, так как они сохраняют эластичность и не загораются от случайных искр.

При изготовлении крупных отливок из чугуна или стали на поверхности часто возникают раковины, песчаные включения или внутренние пустоты, которые снижают прочность изделия. Воздушно-дуговой способ позволяет быстро и аккуратно выплавить поврежденный участок металла до достижения здоровой структуры сплава.

Дуга мгновенно разогревает дефектную зону, а струя воздуха удаляет загрязненный расплав, оставляя после себя чистую полость для последующей заварки. Этот метод гораздо эффективнее механической вырубки зубилом, так как он не создает ударных нагрузок и не провоцирует появление новых трещин в хрупком материале.

Технологию также активно применяют для удаления литниковых систем и прибылей, которые остаются на отливке после завершения процесса заливки формы. Мощный разряд и поток воздуха позволяют срезать массивные элементы за один проход, что в несколько раз ускоряет финишные операции на производстве. Если после удаления прибыли на поверхности остается небольшой выступ, его легко выравнивают при помощи поверхностной строжки до нужного уровня.

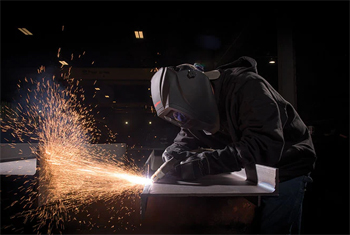

Воздушно-дуговой метод универсален и подходит для работы с любыми токопроводящими материалами, включая цветные металлы и их сложные сплавы. При обработке меди учитывают ее высокую теплопроводность, поэтому для поддержания стабильной ванны расплава требуются более высокие значения силы тока.

Алюминий режут с большой осторожностью, так как этот металл быстро плавится и может образовать глубокие неконтролируемые прожоги при медленном движении инструмента. Сжатый воздух эффективно удаляет оксидную пленку с поверхности алюминиевых заготовок, что упрощает дальнейшие операции по сварке или пайке деталей.

Кромки цветных металлов после такой резки получаются более гладкими, чем у стали, из-за низкой температуры плавления этих материалов. Важно помнить, что при работе с медью и латунью в атмосферу выделяются пары цинка и других легирующих элементов, которые обладают высокой токсичностью для человека. Это накладывает дополнительные требования к мощности вытяжной вентиляции и к качеству средств индивидуальной защиты органов дыхания.

Для обеспечения процесса требуется мощный источник постоянного или переменного тока, который может поддерживать стабильную дугу при значительных нагрузках. Чаще всего применяют сварочные выпрямители или инверторы с крутопадающей вольт-амперной характеристикой, так как они гарантируют легкое зажигание разряда. Сила тока при работе угольным электродом диаметром 10 мм может достигать 400 А или 600 А, что предъявляет высокие требования к сечению питающих кабелей.

Трансформаторы выбирают реже из-за их большого веса и невозможности плавной регулировки параметров в процессе выполнения работ. Современные инверторные блоки имеют встроенную защиту от короткого замыкания, которая сохраняет ресурс оборудования при случайных контактах инструмента с заготовкой.

Компрессорная установка должна обеспечивать бесперебойную подачу воздуха с расходом не менее 500 литров в минуту для эффективного удаления продуктов плавления. Подключение выполняют через гибкие армированные шланги, которые выдерживают высокое давление и не боятся случайных перегибов. В состав поста также входит специальный держатель-резак, который объединяет в себе зажим для электрода и воздушный клапан с соплом.

Термическое воздействие электрической дуги и контакт расплава с атмосферным воздухом неизбежно приводят к изменению химического состава металла на границе реза. Поверхность покрывается тонким слоем окалины и шлака, а также может подвергаться науглероживанию из-за частичного сгорания угольного электрода. Это делает край детали хрупким и склонным к образованию микротрещин при последующей сварке или механической нагрузке.

Твердость металла в зоне термического влияния часто возрастает, что затрудняет работу фрезерного или сверлильного инструмента при финишной подгонке. Для удаления этих негативных последствий слой толщиной от 1-3 мм обязательно снимают при помощи абразивного круга или шлифовальной машины.

Если оставить поверхность без очистки, адгезия лакокрасочных материалов или гальванических покрытий на таких участках будет крайне низкой. Внутренние дефекты типа пор и включений шлака могут остаться незамеченными под слоем нагара, что создаст риск разрушения конструкции в будущем. Зачистка до металлического блеска позволяет выявить скрытые трещины и подготовить идеальную базу для качественного соединения деталей.

Интенсивное испарение металла и горение угольных стержней создают в рабочей зоне плотное облако мелкодисперсной пыли, которая быстро распространяется по всему помещению. Для нейтрализации этой угрозы применяют комбинированную систему вентиляции, которая включает в себя местные отсосы и общеобменные установки.

Местные вытяжные устройства монтируют на гибких кронштейнах, чтобы воронка заборного зонта находилась на расстоянии не более 30 см от места горения дуги. Это позволяет захватывать до 90% вредных выбросов еще до того, как они попадут в общую атмосферу цеха. Скорость движения воздуха в сечении зонта должна быть достаточной для преодоления конвекционных потоков от раскаленной заготовки.

Общеобменная вентиляция обеспечивает постоянный приток свежего воздуха и удаляет остаточные концентрации газов из верхней зоны помещения. Все вытяжные каналы оснащают каскадом фильтров, которые задерживают частицы металла и сажи перед выбросом потока на улицу. Регулярная очистка фильтров и проверка работоспособности вентиляторов обязательны в регламенте обслуживания производства.

Сила электрического тока должна строго соответствовать площади поперечного сечения угольного стержня для исключения его перегрева и преждевременного разрушения. Для тонких электродов диаметром 4-5 мм обычно устанавливают значения в пределах 150-200 А, что достаточно для резки тонкостенных труб или листов.

Средние размеры, от 8 до 10 мм, требуют уже более серьезных мощностей в диапазоне от 350 до 500 А для глубокой строжки массивных деталей. Если превысить рекомендуемый лимит тока, электрод начнет раскаляться по всей длине, а его кончик станет быстро терять форму и рассыпаться. Это приведет к загрязнению шва крупными кусками угля и сделает процесс неконтролируемым.

При работе на малых токах дуга будет гореть нестабильно, а энергии не хватит для быстрого проплавления металла на нужную глубину. Это замедлит процесс и увеличит зону термического влияния, что негативно скажется на свойствах обрабатываемого сплава. Тип тока тоже имеет значение: постоянный ток прямой полярности обеспечивает более спокойное горение и меньший износ расходных материалов.

В процессе воздушно-дуговой обработки мощная струя воздуха разбрасывает капли жидкого металла на значительное расстояние от места выполнения реза. Эти брызги намертво привариваются к поверхности заготовки, что портит внешний вид изделия и требует долгой последующей зачистки.

Для защиты основного металла применяют специальные антипригарные составы на основе силикона или водного раствора мела с добавлением графита. Эту жидкость наносят кистью или распылителем на участки вокруг будущей канавки перед началом зажигания электрической дуги. Защитный слой создает преграду, которая не дает раскаленному металлу войти в прямой контакт с поверхностью листа и образовать прочное соединение.

После завершения работ застывшие капли легко удаляют при помощи обычного шпателя или легкого удара молотком, не оставляя следов на основном материале. Если использование жидких составов невозможно, применяют накладные стальные экраны или закрывают соседние участки деталями из плотного асбестового картона.

Главный лимит технологии — невозможность получить высокую точность геометрических размеров и чистоту кромок без дополнительной обработки. Этот способ не подходит для изготовления финальных деталей с жесткими допусками, так как ширина и глубина реза могут колебаться из-за нестабильности ручной подачи.

На заготовках из закаленных сталей термический шок может вызвать появление сетки микротрещин, которые критичны для деталей, работающих под знакопеременными нагрузками. Метод не применяют для работы с металлами, которые склонны к активному поглощению углерода, потому что это необратимо меняет их химические свойства. Для тонколистового проката менее 2 мм технология избыточна, так как вызывает сильную деформацию и сквозные прожоги материала.

Воздушно-дуговая резка требует мощного энергетического обеспечения, что делает ее использование невозможным на объектах с ограниченным лимитом электрической мощности. Высокий уровень шума и задымленности накладывает запрет на проведение работ в жилых зонах или помещениях без специальной инженерной подготовки. Мобильность оборудования ограничена необходимостью наличия компрессора и громоздких силовых кабелей.

Воздушно-дуговая технология значительно превосходит газокислородную по универсальности, так как она позволяет работать с чугуном, нержавеющей сталью и цветными металлами.

Обычный газовый резак не может справиться с нержавейкой без специальных флюсов, потому что легирующие элементы образуют тугоплавкие оксиды. Электрическая дуга же плавит любой металл исключительно за счет высокой температуры, а сжатый воздух механически удаляет расплав независимо от его химического состава. Это делает метод незаменимым на ремонтных базах, где часто приходится сталкиваться с разнообразными сплавами в рамках одного изделия. Скорость удаления дефектных участков при строжке дугой в несколько раз выше, чем при использовании газового пламени.

Безопасность процесса также выше, так как в работе не используют взрывоопасные горючие газы типа ацетилена или пропана в баллонах под высоким давлением. Для запуска требуются только электричество и обычный атмосферный воздух, что упрощает логистику и хранение расходных материалов. Отсутствие открытого факела большого размера снижает риск возгорания окружающих предметов на производственной площадке.
