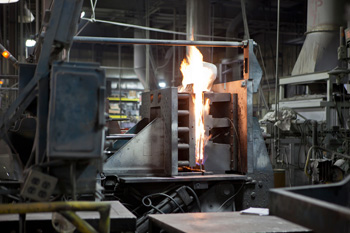

Кокильные машины

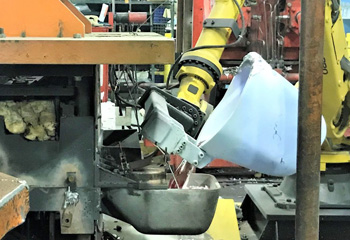

Для создания долговечных форм выбирают серый чугун СЧ20 или легированные стали марок 5ХНМ и 4Х5В2ФС. Выбранные сплавы обладают высокой стойкостью к термической усталости и выдерживают тысячи циклов нагрева до +1000℃.

Выбор конкретного металла зависит от температуры плавления заливаемого расплава и требуемой серийности производства. Стальные кокили имеют более высокую прочность и позволяют получать отливки со сложной геометрией без риска появления трещин в оснастке. Внутренние поверхности формы полируют до зеркального блеска, потому что любая шероховатость затруднит извлечение готовой детали после ее застывания.

Поверхность формы часто подвергают азотированию или хромированию для защиты от химического воздействия агрессивного расплава. Такая обработка создает твердый защитный слой, который препятствует привариванию металла к стенкам кокиля. Если форму изготавливают из чугуна, она лучше гасит вибрации и меньше подвержена короблению при резких перепадах температур. Толщину стенок кокиля рассчитывают так, чтобы обеспечить эффективный отвод тепла в окружающую среду.

Для отвода воздуха и газов в кокилях прорезают узкие каналы, которые называют вентами, или газоотводными щелями. Глубина таких пазов составляет от 0,1 до 0,3 мм, поэтому жидкий металл не может вытечь через них из-за сил поверхностного натяжения.

Венты располагают в самых верхних точках полости или в местах, которые заполняются расплавом в последнюю очередь. Если газы останутся внутри, на поверхности отливки возникнут пузыри или глубокие раковины. Качественная вентиляция обеспечивает плотную структуру металла и исключает появление брака по причине скрытой пористости.

В некоторых случаях применяют вакуумные насосы, которые откачивают воздух из формы непосредственно перед подачей расплава. Данный метод позволяет заливать тонкостенные детали со сложным рельефом без риска появления недоливов. Каналы для газов регулярно очищают от нагара и остатков противопригарной краски с помощью сжатого воздуха. Использование пористых вставок из спеченного металла также помогает эффективно выводить излишки воздуха из глубоких карманов формы.

Огнеупорное покрытие выполняет роль теплового барьера и защищает металл формы от прямого контакта с раскаленным расплавом. Слой краски предотвращает эрозию стенок кокиля и исключает прилипание застывающей детали к оснастке.

Состав наносят методом распыления на предварительно нагретую до +200℃ поверхность для обеспечения хорошей адгезии. Толщина покрытия влияет на скорость охлаждения металла, поэтому в разных частях формы ее могут изменять для управления процессом кристаллизации. Без использования таких составов ресурс дорогостоящего кокиля сократится в несколько раз из-за быстрого выгорания углерода из структуры стали.

Краска содержит графит, тальк или циркон, которые придают поверхности отливки идеальную гладкость. После нанесения слоя форму просушивают, чтобы исключить попадание влаги в расплавленный металл. Покрытие также облегчает извлечение детали, потому что снижает трение в момент срабатывания выталкивателей.

Температурный режим кокиля контролируют с помощью встроенных термопар, которые передают данные в систему управления машиной. Датчики располагают в нескольких точках корпуса для получения объективной картины распределения тепла.

Если форма остынет ниже +150℃, расплав застынет слишком быстро и не заполнит все тонкие ребра детали. Перегрев выше +400℃ также опасен, так как он вызывает деформацию кокиля и увеличивает время цикла производства. Автоматика регулирует подачу охлаждающей жидкости или воздуха в каналы формы исходя из полученных параметров в режиме реального времени.

Для внешнего контроля используют бесконтактные пирометры, которые замеряют тепловое излучение с открытых поверхностей перед смыканием половин. Полученная информация позволяет точно настраивать паузы между заливками для естественного охлаждения оснастки. Стабильная температура кокиля обеспечивает равномерную усадку металла и исключает появление внутренних напряжений в отливке.

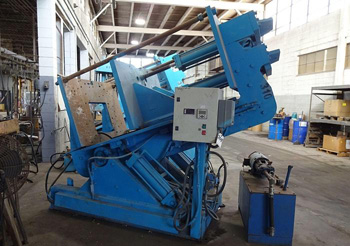

Гидравлика обеспечивает огромное усилие прижима половин формы, которое достигает 500 кН и более в мощных машинах. Такое давление необходимо для удержания кокиля в закрытом состоянии при воздействии статического напора жидкого металла.

Гидроцилиндры работают плавно и позволяют точно регулировать скорость сближения частей формы для исключения жестких ударов. Привод снабжают аккумуляторами давления, которые гарантируют надежную фиксацию даже при кратковременных перебоях в электроснабжении. Система контроля замеряет фактическое усилие смыкания, что предотвращает образование заусенцев по линии разъема.

Использование масла в качестве рабочей среды позволяет компактно разместить силовые узлы внутри станины. Гидравлические замки удерживают кокиль закрытым без постоянного потребления энергии от насосной станции. Такая схема упрощает конструкцию машины и делает ее более надежной по сравнению с винтовыми или рычажными механизмами.

Для выталкивания застывшей детали используют систему стальных стержней, которые называют толкателями. Они проходят через отверстия в одной из половин кокиля и воздействуют на отливку при раскрытии формы. Расположение этих элементов проектируют так, чтобы усилие распределялось равномерно и не вызывало перекоса или деформации неостывшего металла.

Существуют также плиты выталкивания, которые давят на всю торцевую поверхность заготовки сразу. Выбор конкретного типа зависит от веса отливки и сложности ее внутреннего рельефа.

В автоматических машинах толкатели приводятся в движение отдельным гидроцилиндром, который синхронизирован с основным ходом плунжера. После извлечения детали стержни возвращаются в исходное положение и плотно закрывают свои отверстия в стенке формы. Поверхность торцов толкателей шлифуют заподлицо с зеркалом кокиля, чтобы они не оставляли глубоких следов на металле. Регулярная смазка направляющих втулок предотвращает заклинивание механизмов при сильном нагреве.

Точное совмещение двух частей кокиля обеспечивают направляющие колонны и втулки, которые фиксируют на плитах машины. Эти детали изготавливают из закаленной стали с высокой точностью обработки, потому что зазор между ними не должен превышать 0,05 мм.

Центрирование гарантирует отсутствие смещения по линии разъема, которое может привести к получению бракованной детали. Дополнительно используют конические или плоские замки на самих половинах формы для окончательной юстировки в момент полного смыкания. Жесткая фиксация исключает боковой сдвиг кокиля под воздействием веса заливаемого расплава.

Поверхности колонн постоянно смазывают для снижения трения и предотвращения появления задиров. Состояние направляющих проверяют ежедневно, так как даже небольшой износ вызывает нарушение соосности штампов. Если центрирование нарушено, расплав начнет вытекать через щели, что создаст угрозу безопасности и приведет к порче оборудования. Современные станки оснащают датчиками положения, которые блокируют заливку при неполном или неверном смыкании частей.

Применение песчаных стержней в кокильном литье позволяет получать детали с очень сложными внутренними полостями и каналами. Такой метод называют облицованным кокилем или комбинированным литьем, и он объединяет преимущества двух технологий.

Металлическая форма обеспечивает высокую скорость охлаждения и точность внешних контуров, а песчаный стержень формирует сложную внутреннюю структуру. После затвердевания металла песок просто выбивают из готовой детали на виброрешетке. Это значительно расширяет возможности кокильных машин при производстве корпусов насосов, блоков двигателей и сложной арматуры.

Стержни изготавливают из смесей на основе синтетических смол, которые быстро твердеют в нагретой оснастке. Перед установкой в форму их проверяют на наличие трещин и для исключения пригара покрывают защитной краской. Фиксацию стержня в кокиле обеспечивают специальные знаки - углубления в металле, которые удерживают песчаный блок в заданном положении. Использование стержней требует точного расчета вентиляции, так как при контакте с расплавом из песка выделяется большое количество газов.

Горячие трещины возникают из-за затрудненной усадки металла при его остывании в жесткой металлической форме. Для предотвращения этого дефекта используют системы своевременного раскрытия кокиля или частичного отвода стержней до полного охлаждения детали.

Когда металл приобретает достаточную прочность, но еще сохраняет пластичность, давление на стенки уменьшают. Это позволяет отливке свободно сокращаться в размерах без возникновения критических внутренних напряжений. Программное управление машиной точно выдерживает время выдержки под давлением для каждого типа сплава.

Также применяют подачу сжатого воздуха в определенные зоны формы для выравнивания скорости остывания массивных и тонких участков. Если температура распределяется равномерно, риск разрывов кристаллической решетки сводится к минимуму. Состав расплава корректируют путем добавления легирующих элементов, которые снижают склонность материала к образованию трещин. Огнеупорное покрытие на стенках кокиля также смягчает тепловой удар и замедляет начальный этап кристаллизации.

Предварительный разогрев кокиля до температуры +250℃ предотвращает возникновение теплового удара при контакте с горячим расплавом. Если залить металл в холодную форму, он мгновенно застынет, не успев заполнить все полости и узкие каналы. Резкий перепад температур также вызывает появление микротрещин на поверхности стали, что быстро выводит дорогую оснастку из строя.

Разогрев проводят с помощью газовых горелок, электрических нагревателей или путем прогона горячего масла через систему охлаждения. Эта процедура полностью удаляет остатки влаги, наличие которой может привести к взрывному выбросу металла.

Когда форма достигает нужного теплового режима, огнеупорное покрытие ложится ровным слоем и лучше держится на стенках. Это обеспечивает стабильный запуск производства и исключает получение брака на первых десяти отливках смены. Тепловое расширение деталей станка при разогреве выбирает все технологические люфты, поэтому точность смыкания становится максимальной. После достижения рабочей температуры машина сама поддерживает ее за счет тепла заливаемого металла.

Автоматическая система очистки использует вращающиеся щетки или струи сжатого воздуха для удаления остатков окалины и нагара. Процесс происходит мгновенно после извлечения готовой детали и раскрытия половин формы. Если мелкие частицы останутся на поверхности, они прилипнут к следующей отливке и испортят ее внешний вид.

В некоторых моделях применяют обработку сухим льдом, который эффективно сбивает загрязнения без повреждения полировки металла. Качественный уход за чистотой оснастки обеспечивает высокую повторяемость размеров в каждой партии.

После очистки манипулятор может наносить свежий слой разделительной смазки на критические участки формы. Весь цикл занимает не более 10 секунд и полностью интегрирован в общую программу работы машины. Чистота вентиляционных каналов проверяется датчиками давления воздуха, которые сигнализируют о необходимости ручного вмешательства. Отсутствие пыли и грязи в рабочей зоне продлевает ресурс уплотнений и предотвращает износ направляющих колонн.

Герметичность гидравлической системы имеет важнейшее значение из-за близости раскаленного металла и открытых источников нагрева. Утечка масла под высоким давлением может привести к возгоранию или создать угрозу безопасности персонала.

Все трубопроводы и гибкие шланги снабжают защитными кожухами и регулярно проверяют на наличие микротрещин. Использование негорючих синтетических жидкостей в современных машинах значительно снижает риск пожара при аварийных ситуациях. Состояние уплотнений поршня и штока контролируют с помощью датчиков утечки с выводом информации на пульт.

Давление в системе должно оставаться стабильным, так как его падение приведет к неполному смыканию формы и выбросу металла. В баках устанавливают системы фильтрации, которые удаляют пыль и продукты износа из рабочей жидкости. Чистое масло предотвращает коррозию внутренних поверхностей клапанов и гарантирует плавность хода механизмов. Перед началом каждой смены проводят визуальный осмотр всех соединений на предмет появления масляных пятен.
