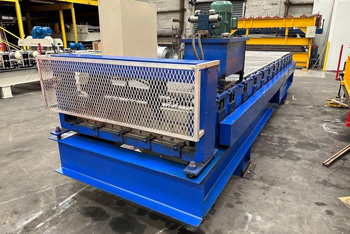

Станки для нанесения ребер жесткости

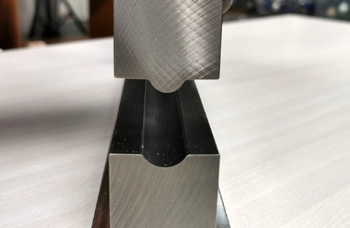

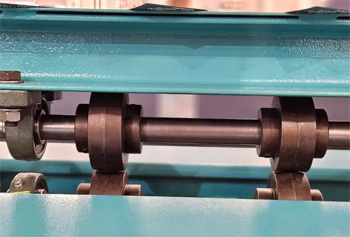

Рабочие ролики изготавливают из инструментальной легированной стали марки 9ХС или Х12МФ, так как эти сплавы обладают исключительной износостойкостью и твердостью. После механической обработки заготовки проходят многоступенчатую закалку в масляной ванне, чтобы достичь показателей 58–62 HRC по шкале Роквелла. Высокая прочность материала исключает деформацию профиля при постоянном контакте с кромками листовой стали.

Поверхность вальцов подвергают прецизионной шлифовке и финишной полировке для удаления малейших микротрещин и неровностей. Качественная обработка предотвращает налипание частиц металла и защитных покрытий на рабочую зону в процессе деформации листа. Использование валков из дешевых углеродистых сталей недопустимо, потому что они быстро теряют геометрию под нагрузкой.

Конструкция роликов предусматривает наличие посадочных мест под шпонки или шлицевые соединения для надежной передачи крутящего момента от главного вала. Каждая пара вальцов проходит процедуру динамической балансировки, чтобы исключить радиальное биение и вибрации на высоких скоростях вращения. Ширина и шаг рельефных выступов на поверхности определяют будущую конфигурацию ребер жесткости на вентиляционных коробах.

Для настройки глубины профиля используют механизм вертикального перемещения верхнего вала относительно неподвижной нижней опоры. Регулировку осуществляют при помощи двух винтовых пар или гидравлических цилиндров, которые обеспечивают равномерное давление по всей длине рабочей зоны. Оператор вращает маховики или настраивает параметры через электронную систему управления, чтобы изменить зазор между роликами в соответствии с толщиной металла.

На корпусе станка часто устанавливают механические шкалы или цифровые индикаторы с точностью до 0.1 мм. Правильное положение валов исключает чрезмерное растяжение материала и предотвращает появление складок на поверхности заготовки. Слишком глубокое погружение роликов может привести к разрыву стального листа или к повреждению защитного слоя цинка.

В современных моделях применяют систему независимой настройки левой и правой стороны вала для компенсации возможной асимметрии листа. Стопорные механизмы надежно фиксируют выбранное положение и предотвращают самопроизвольное смещение валов от вибрации во время работы. Гидравлический привод позволяет менять усилие прижима при переходе на другой тип металла или при изменении толщины проката.

Основной узел привода станка — асинхронный электродвигатель мощностью от 1.5 кВт до 4.0 кВт — в зависимости от максимальной толщины обрабатываемого листа. Крутящий момент передается на рабочие валы через червячный или цилиндрический редуктор, который обеспечивает необходимое тяговое усилие на низких оборотах.

Для синхронизации вращения верхнего и нижнего роликов применяют систему шестеренчатых передач, и она исключает проскальзывание инструмента по поверхности металла. Использование цепных передач встречается реже из-за их склонности к растяжению и необходимости регулярной подтяжки звеньев. Электрическая схема включает устройства защиты от перегрузки и короткого замыкания для обеспечения безопасности двигателя.

Частотные преобразователи позволяют плавно менять скорость прокатки от 5 м до 15 м в минуту, подстраивая темп под квалификацию персонала. Мягкий пуск двигателя снижает ударные нагрузки на зубья редуктора и увеличивает общий ресурс механической части оборудования. Наличие функции реверса позволяет быстро вернуть заготовку при возникновении замятий или ошибок в позиционировании листа. Управление осуществляют через ножную педаль или кнопочную панель на корпусе станка.

Для сохранения целостности цинкового покрытия при деформации применяют ролики со специально рассчитанными радиусами скругления всех выступающих частей. Отсутствие острых кромок и заусенцев на поверхности инструмента предотвращает появление царапин и отслаивание защитного слоя. Твердость рабочих вальцов должна быть значительно выше твердости заготовки, чтобы исключить налипание частиц цинка на профиль роликов.

В процессе прокатки используют смазочно-охлаждающие жидкости на безводной основе, которые создают тонкую разделительную пленку в зоне контакта. Такая прослойка снижает трение и препятствует прямому механическому воздействию металла на металл. Чистота рабочих поверхностей валов напрямую влияет на долговечность оцинкованной стали после сборки вентиляционной системы.

После каждого рабочего цикла ролики очищают от скопившейся пыли и остатков эмульсии при помощи мягких щеток или ветоши. Применение полиуретановых или обрезиненных вальцов в некоторых моделях позволяет деликатно обрабатывать листы с полимерным покрытием без повреждения декоративного слоя. Скорость вращения валов поддерживают на оптимальном уровне, чтобы исключить перегрев металла и термическое разрушение защитной пленки.

Станину изготавливают из толстостенного стального профиля или литых чугунных элементов. Массивная основа гасит вибрации от работы электродвигателя и редуктора, что напрямую влияет на точность расположения ребер жесткости. Все детали рамы соединяют при помощи сварки в инертном газе или высокопрочных болтовых соединений с гроверными шайбами.

Конструкция должна выдерживать высокие статические нагрузки и не иметь прогибов при прокатке листов максимальной ширины. Поверхность опорных плит проходит фрезерную обработку для достижения идеальной плоскостности мест крепления подшипниковых узлов. Отсутствие перекосов в раме гарантирует соосность рабочих валов и исключает неравномерный износ роликов.

В нижней части станины предусматривают отверстия для анкерного крепления к полу цеха, что предотвращает смещение оборудования при подаче тяжелых заготовок. Открытая конструкция станка позволяет обрабатывать листы неограниченной длины и облегчает доступ к узлам для технического обслуживания. Внутренние полости рамы часто используют для размещения компонентов электроники и системы подачи смазки под защитными кожухами.

Параллельность ребер жесткости обеспечивают при помощи регулируемых боковых направляющих, которые жестко фиксируют положение листа при входе в станок. Направляющие планки изготавливают из шлифованной стали или износостойкого пластика для плавного скольжения кромки заготовки. Их перемещают по специальным пазам и закрепляют винтовыми зажимами в соответствии с требуемой шириной вентиляционного короба.

Наличие метрической шкалы на рабочем столе позволяет быстро выставить упоры с точностью до 0.5 мм. Если лист имеет ровную базовую кромку, система гарантирует строго перпендикулярное расположение ребер относительно направления подачи. Качественная фиксация исключает перекос металла и предотвращает появление брака при последующей гибке воздуховодов.

В станках проходного типа валы имеют большую длину, и это позволяет наносить весь ряд параллельных ребер за один проход заготовки. Геометрия рабочих роликов на валу строго выверена на заводе, поэтому расстояние между соседними выступами остается неизменным. При работе с тонкими листами применяют дополнительные поддерживающие ролики, которые предотвращают провисание и перекос материала под собственным весом.

Система частотного регулирования оборотов двигателя позволяет подбирать оптимальную скорость прокатки для разных типов и толщин листового металла. Настройка частоты тока меняет скорость вращения валов в широком диапазоне без потери крутящего момента на низких оборотах. Это необходимо при обработке нержавеющей стали или толстого проката, когда требуется медленная и плавная деформация для исключения разрывов.

Высокая скорость полезна при массовом производстве стандартных воздуховодов из тонкой оцинковки для повышения общей производительности цеха. Плавный разгон и торможение механизмов снижают пиковые нагрузки на шестерни редуктора и продлевают срок службы подшипников. Управление скоростью осуществляют при помощи поворотной рукоятки на панели управления с визуальным контролем параметров.

Частотный преобразователь защищает обмотки двигателя от перегрева при частых запусках и остановках оборудования в течение смены. Инвертор автоматически компенсирует падение напряжения в питающей сети, сохраняя стабильность установленных оборотов вала. Технология позволяет интегрировать станок в автоматические линии, где скорость подачи должна синхронизироваться с работой других агрегатов.

V-образный профиль ребра — простая канавка треугольного сечения, которую наносят на лист для создания зон локальной жесткости. Такое ребро сопротивляется прогибу металла в одном направлении и используется в небольших воздуховодах низкого давления. Технология нанесения V-образных ребер требует меньшего усилия прижима валов, что снижает нагрузку на станину и привод станка.

Z-образный профиль имеет более сложную ступенчатую форму, которая обеспечивает максимальную устойчивость листа к вибрациям и деформациям кручения. Ребра такого типа значительно повышают несущую способность вентиляционных коробов большого сечения без увеличения толщины стенки. Процесс формирования Z-профиля требует использования специальных роликов с многоуровневым рельефом поверхности.

Выбор конкретного типа профиля зависит от требований проектной документации и предполагаемых условий эксплуатации систем вентиляции. Z-образные ребра лучше гасят акустические колебания воздуха внутри канала, и это снижает общий уровень шума в помещении. V-образные ребра проще в изготовлении и позволяют использовать станки менее высокой мощности для обработки тонколистовой стали.

Подшипниковые узлы рабочих валов подвергаются постоянным радиальным нагрузкам и требуют регулярного контроля состояния смазочного материала. В станках используют подшипники качения в закрытых корпусах или втулки скольжения из высокопрочной бронзы для тяжелых режимов.

Каждую смену необходимо проверять наличие смазки через пресс-масленки при помощи ручного или пневматического шприца. Специалисты применяют консистентные литиевые составы, которые сохраняют свои свойства при нагреве и эффективно отводят тепло от зоны трения. Своевременное обслуживание предотвращает перегрев валов и исключает заклинивание механизмов во время работы.

Раз в полгода корпуса подшипников полностью вскрывают для удаления отработанной смазки и промывки внутренних полостей от продуктов износа. В процессе осмотра проверяют целостность сальников и уплотнений, которые защищают механизмы от попадания пыли и металлической стружки. Правильная затяжка крепежных болтов корпусов исключает появление люфтов, которые могут исказить геометрию наносимых ребер жесткости.

Система смазки наносит тонкий слой масла или эмульсии на поверхность металла непосредственно перед входом заготовки в зону прокатки. Это необходимо для снижения коэффициента трения между стальным листом и рабочими поверхностями профильных роликов.

Уменьшение трения предотвращает перегрев инструмента и снижает требуемое усилие привода, что экономит электроэнергию. Смазочный слой защищает оцинкованную поверхность от микроскопических задиров и сохраняет целостность полимерных покрытий. Жидкость также выполняет функцию охлаждения зоны деформации, что предотвращает термическое расширение валов и искажение профиля ребер.

В простых моделях станков используют войлочные валики, которые пропитывают маслом и прижимают к заготовке при ее движении. Важно выбирать быстроиспаряющиеся составы, которые не оставляют жирных следов и не мешают последующей герметизации швов воздуховодов. Регулярная очистка системы подачи смазки предотвращает засорение сопел и гарантирует бесперебойную работу оборудования.

Двухвалковые станки имеют одну пару рабочих валов и предназначены для нанесения ребер жесткости на тонкие листы в один проход. Такие модели отличаются компактными размерами и простотой настройки, что делает их популярными в небольших мастерских.

Четырехвалковые станки оснащают двумя парами валов, расположенными последовательно, и это позволяет распределить нагрузку на металл. Первая пара роликов выполняет предварительную деформацию, а вторая пара окончательно калибрует профиль и высоту ребер. Такая схема обеспечивает более плавное течение металла и полностью исключает риск появления трещин на толстом прокате.

В станках с четырьмя валами проще реализовать систему автоматической правки листа, которая устраняет возможные искривления заготовки после прокатки. Каждая пара валов может иметь индивидуальную настройку усилия прижима, и это дает возможность тонко регулировать параметры процесса. Такое оборудование дороже, но оно обеспечивает более высокую точность и повторяемость результатов на крупных сериях изделий.

Цифровые счетчики и индикаторы позволяют оператору точно контролировать положение верхнего вала и длину обработанной заготовки в режиме реального времени. Электронные датчики преобразуют перемещение винтовых пар в цифровой сигнал. Это необходимо для мгновенной переналадки оборудования при переходе на листы другой толщины без проведения пробных пусков.

Использование счетчиков исключает ошибки ручного замера и повышает повторяемость размеров ребер жесткости в разных партиях продукции. Память контроллера позволяет сохранять настройки для часто используемых материалов, и это значительно сокращает время подготовки к работе.

Счетчики готовой продукции фиксируют количество пропущенных листов или суммарный метраж проката, что упрощает ведение складского учета. Данная информация помогает планировать график технического обслуживания на основе фактической наработки станка. Интеграция датчиков с системой управления позволяет автоматизировать процесс остановки привода при достижении заданных параметров.
