Азотирование металла

Выбор материала определяет итоговую твердость поверхности, так как разные элементы в составе стали образуют нитриды разной прочности. Наилучшие результаты показывают сплавы с добавками алюминия, хрома и молибдена, например, марка 38Х2МЮ.

Алюминий обеспечивает максимально высокую твердость, которая достигает значений 1000-1100 HV. Если использовать обычные углеродистые стали, слой получится хрупким и может легко отслоиться при возникновении нагрузки. Для штамповых сталей выбирают такие режимы, которые сохраняют прочность сердцевины при нагреве в печи.

Наличие никеля в составе немного замедляет скорость проникновения газа, но улучшает вязкость основы под защитным слоем. Когда деталь имеет сложную форму, химический состав металла помогает избежать появления трещин на острых кромках. Сплавы с добавками ванадия после обработки приобретают стабильную структуру, которая не меняется даже при работе в условиях сильного трения. Правильный подбор марки стали сокращает риск брака и гарантирует достижение нужных параметров износостойкости.

Процесс насыщения азотом ведут при более низких температурах, что исключает риск сильного искривления готовых изделий. Цементация требует нагрева до +900℃ и выше, после чего деталь обязательно охлаждают в масле для закалки. При азотировании же твердость поверхности возникает сразу в процессе выдержки в газовой среде.

Процедура избавляет от необходимости проводить повторный нагрев и снижает вероятность появления микроскопических трещин. Азотированный слой сохраняет свою прочность при нагреве до +500℃, в то время как цементованный металл начинает размягчаться уже при +200℃.

Если деталь работает при высоких контактных нагрузках, цементация дает более глубокое упрочнение до 2 мм. Азотирование обеспечивает глубину слоя до 0.5-0.8 мм, но дает гораздо большую поверхностную твердость. Работа с азотом занимает больше времени, но гарантирует идеальную стабильность размеров прецизионных узлов. Выбор метода зависит от условий эксплуатации механизма и от требований к точности посадочных мест.

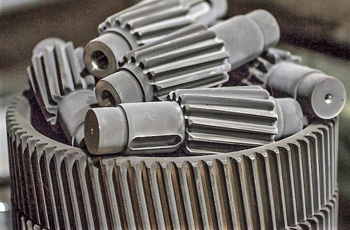

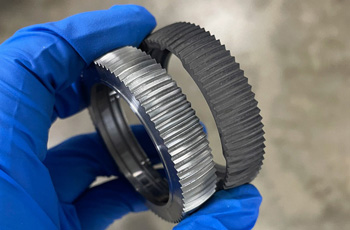

После завершения процесса шероховатость металла обычно возрастает на несколько единиц по шкале Ra. Процесс идет за счет роста кристаллов нитридов и образования микрорельефа во время диффузии газа в кристаллическую решетку. Если деталь имела зеркальный блеск, после печи она станет матовой и приобретет темно-серый оттенок.

Чтобы вернуть исходную чистоту, предусматривают небольшой запас материала на финишную полировку в пределах 0.02-0.05 мм. Снимать слой больше этих значений нельзя, так как можно полностью удалить самый твердый верхний слой нитридов.

Ионно-плазменный метод позволяет сохранить качество поверхности лучше, чем газовая технология в аммиаке. Когда в камере создают вакуум, процесс идет более чисто и без образования лишнего налета. Наличие мелких пор на поверхности после обработки помогает лучше удерживать масло в парах трения. Такой эффект снижает риск заклинивания механизмов при холодном запуске оборудования. Окончательную доводку проводят только после полного остывания изделия до комнатной температуры.

Нержавеющую сталь насыщают азотом для повышения износостойкости в сложных узлах трения. Перед началом процесса с поверхности обязательно удаляют оксидную пленку хрома, которая мешает проникновению атомов газа. Для этого применяют химическое травление или очистку непосредственно в вакуумной камере станка.

После обработки твердость нержавейки возрастает в несколько раз, что позволяет изготавливать долговечные ножи и медицинские инструменты. Но стоит учитывать, что азотирование немного снижает общую коррозионную стойкость металла из-за связывания хрома в нитриды.

Если изделие будет работать в очень агрессивных средах, потерю защиты от ржавчины компенсируют специальными добавками в газовую смесь. Процесс ведут при температурах около +550℃, чтобы не вызвать выпадение лишних фаз в структуре сплава. Нержавеющая сталь после печи приобретает высокую стойкость к задирам, которые часто возникают при контакте одинаковых металлов. Такой метод обработки расширяет сферу применения стандартных марок стали в тяжелой промышленности.

Низкий риск коробления делает азотирование лучшим выбором для обработки тонких и длинных валов. Так как процесс идет при температуре ниже точки превращения стали, в структуре металла не возникают резкие изменения. Внутренние напряжения не разрывают заготовку, потому что отсутствует стадия резкого охлаждения в жидкости.

Деталь остывает медленно вместе с печью, что сохраняет ее первоначальную геометрию без отклонений. Но перед помещением в камеру стоит провести предварительный отпуск заготовки для снятия следов грубой механической обработки.

Если заготовка имеет сильную асимметрию, возможны небольшие изменения размеров в пределах нескольких микрон. Эти погрешности легко убирают путем финишной доводки на шлифовальном станке после печи. Ионно-плазменная технология дает еще более высокую стабильность, так как позволяет греть деталь максимально равномерно со всех сторон. Когда важна идеальная соосность отверстий, азотирование становится единственным доступным способом упрочнения.

Для защиты участков от насыщения азотом применяют специальные пасты или гальваническое меднение. Слой меди толщиной 20-30 мкм служит надежным барьером, через который атомы газа не могут проникнуть в сталь. После завершения процесса медь удаляют химическим способом или во время финишной шлифовки.

Также используют защитные экраны из графита, если деталь имеет простую цилиндрическую форму. Это позволяет оставить резьбовые отверстия или зоны под сварку мягкими и способными к дальнейшей обработке.

Пасты на основе жидкого стекла или полимеров наносят кистью на нужные зоны перед загрузкой в печь. Когда состав высыхает, он образует плотную корку, которая выдерживает жар в течение всего цикла. Использование таких методов позволяет сочетать твердую износостойкую поверхность с вязкой и прочной сердцевиной в одном изделии. Это важно для шестерен, где зубья должны быть твердыми, а ступица должна сохранять пластичность.

В процессе насыщения на самой поверхности металла возникает хрупкая нитридная зона, которую называют белым слоем. Его толщина обычно составляет от 5 до 25 мкм в зависимости от времени выдержки в печи.

Эта корка обладает самой высокой твердостью, но имеет склонность к выкрашиванию при сильных контактных ударах. Если деталь будет работать в условиях трения скольжения, этот слой часто оставляют для снижения износа. Когда же в механизме есть резкие нагрузки или вибрации, белый налет убирают с помощью легкой шлифовки.

Процедура удаления должна быть аккуратной, чтобы не задеть более мягкие диффузионные слои под нитридной коркой. Если оставить хрупкий слой на зубьях шестерен, мелкие частицы могут отколоться и попасть в масло. Это приведет к быстрому износу всего узла из-за абразивного эффекта чешуек. Ионно-плазменная технология позволяет регулировать толщину этой зоны или полностью исключить ее появление. Такой контроль помогает получать поверхности с заданными свойствами без лишней механической доводки.

Твердость тонкого азотированного слоя измеряют с помощью метода Виккерса или Кнупа при малых нагрузках на алмазную пирамиду. Обычный метод Роквелла здесь не подходит, так как тяжелый индентор может просто проломить тонкую корку и дать ложный результат.

Измерения проводят на специальных полированных образцах-свидетелях, которые закладывают в печь вместе с основной партией деталей. Прибор фиксирует глубину и размер отпечатка, после чего рассчитывает твердость в единицах HV. Для качественных азотированных сталей это значение составляет 800-1100HV.

Иногда для проверки используют портативные ультразвуковые твердомеры, которые не оставляют видимых следов на поверхности. Результаты замеров позволяют оценить не только твердость, но и косвенно судить о глубине проникновения азота. Если показатели ниже нормы, процесс повторяют или корректируют состав газовой смеси. Контроль проводят в нескольких точках изделия для проверки равномерности насыщения.

Сварка деталей с азотированным слоем сопряжена с большими трудностями, так как нитриды в зоне нагрева вызывают появление пор и трещин. Азот при высокой температуре начинает активно выделяться из металла, что нарушает целостность сварного шва.

Если необходимо соединить элементы, защитный слой в месте будущего шва предварительно удаляют механическим способом на всю глубину. Только чистая сталь без примесей азота позволяет получить надежное и герметичное соединение. После завершения сварки азотирование всей конструкции можно провести повторно, если это позволяет размер печи.

Когда сварка является обязательным этапом, зоны швов заранее закрывают медным покрытием перед помещением в азотирующую среду. Это сохраняет металл в этих местах мягким и пригодным для плавления. Если пытаться варить прямо по азотированному слою, хрупкие включения приведут к мгновенному разрушению соединения под нагрузкой. Технологи рекомендуют планировать все сварочные работы до начала химико-термической обработки.

Слой нитридов создает на стальной поверхности плотную преграду, которая в несколько раз превосходит по стойкости обычную сталь. В условиях высокой влажности или контакта с нефтепродуктами защита сохраняет свою эффективность в течение многих лет.

Азотирование часто применяют для защиты штоков гидроцилиндров и элементов арматуры, которые работают на открытом воздухе. Пленка оксидов и нитридов препятствует проникновению влаги к основному металлу и предотвращает появление ржавчины. Однако в морской воде или сильных кислотах без дополнительного покрытия слой может разрушиться быстрее.

Для максимальной защиты применяют технологию оксинитрирования, когда после азотирования поверхность подвергают кратковременному окислению паром. Это создает на металле красивый черный слой с гидрофобными свойствами. Такая защита выдерживает сотни часов испытаний в соляном тумане без следов повреждений. Срок службы покрытия напрямую зависит от его целостности и от отсутствия глубоких царапин.

Диффузия атомов азота в кристаллическую решетку железа протекает крайне медленно даже при высокой температуре. Чтобы получить качественный слой глубиной 0.5 мм, детали должны находиться в печи от 20 до 60 часов.

Скорость проникновения газа падает по мере роста толщины нитридной корки, которая сама становится барьером для новых атомов. Процесс нельзя ускорить простым повышением температуры, так как это приведет к росту зерна металла и потере прочности. Стабильность и терпение являются главными условиями получения высоких эксплуатационных характеристик.

Ионное азотирование в вакууме проходит в 2-3 раза быстрее за счет активной бомбардировки поверхности ионами газа. Однако даже этот метод требует нескольких часов для достижения нужных параметров упрочнения. Длительный цикл обработки обусловлен необходимостью плавного нагрева и медленного охлаждения всей партии деталей. Это гарантирует отсутствие внутренних напряжений и сохранение идеальной геометрии изделий.

Нитроцементация предполагает одновременное насыщение поверхности металла и азотом, и углеродом при температуре около +850℃. Этот процесс требует обязательной последующей закалки в масле, так как твердость возникает только после быстрого охлаждения. Азотирование же проводят при более низких температурах без использования углерода и без закалочных операций. После нитроцементации слой получается более глубоким, но точность размеров детали страдает из-за сильного нагрева и резкого охлаждения.

Выбор между методами зависит от того, что важнее для конкретного узла: глубина прочности или стабильность геометрии. Нитроцементацию выбирают для массовых деталей малого размера, когда нужно быстро получить износостойкую поверхность. Азотирование применяют для крупных прецизионных валов, шестерен и пресс-форм, где недопустимы даже мизерные искажения. Азотированный слой обладает более высокой теплостойкостью и лучше работает при повышенных температурах.

Оба процесса требуют специального оборудования и контроля состава газовой атмосферы в камере. Каждый метод имеет уникальные преимущества в зависимости от типа используемой стали.
