Изготовление лотков и кабель-каналов

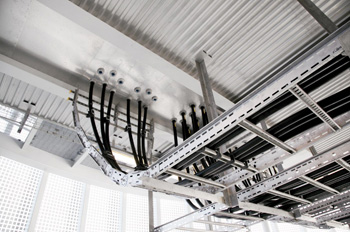

Перфорация в конструкции кабельных лотков выполняет несколько важных функций. Во-первых, она обеспечивает естественную вентиляцию силовых кабелей, предотвращая их перегрев при пиковых электрических нагрузках. Это позволяет сохранить изоляцию кабеля в сохранности и продлить срок службы всей сети. Во-вторых, наличие отверстий значительно снижает общий вес кабельной трассы, что упрощает монтаж на больших высотах и снижает нагрузку на несущие стены и перекрытия.

Перфорированные отверстия служат удобными точками для крепления кабеля пластиковыми стяжками и обеспечивают свободный сток конденсата или воды в случае протечек. При изготовлении лотков края перфорации проходят обязательную зачистку и формовку (пуклевку) для исключения повреждения оболочки провода.

Для прокладки тяжелых силовых линий в промышленных цехах выбирают перфорированные лотки с высотой борта от 50 до 100 мм для обеспечения надежного теплоотвода.

Допустимая нагрузка на лоток зависит от толщины используемого металла, высоты борта и расстояния между опорными кронштейнами. При производстве лотков инженеры проводят расчеты на основе графиков прогиба: стандартным считается расстояние между опорами 1.5–2 метра. Если вес кабельной массы на погонный метр превышает 50 кг, рекомендуется использовать усиленные лотки из стали толщиной 1.5–2 мм или сокращать шаг установки подвесов.

Важно не только учитывать текущий вес кабелей, но и закладывать запас в 25–30% на будущую модернизацию сети. Неравномерное распределение нагрузки может привести к деформации замковых соединений и провисанию трассы, что создаст опасные натяжения в проводах. Для магистральных трасс со сложной геометрией лучше заказывать лотки с С-образной кромкой борта, которая значительно повышает жесткость конструкции на изгиб и кручение.

Метод Сендзимира подразумевает цинкование стального листа в заводских условиях еще до начала изготовления лотка. Слой цинка получается тонким и равномерным (10–20 мкм), что идеально подходит для внутренних помещений с нормальной влажностью.

Горячее цинкование окунанием проводится уже для готового изделия: лоток погружается в расплавленный цинк, образуя защитный слой толщиной 50–80 микрон. Это покрытие значительно долговечнее и обладает способностью к «самозаживлению» при мелких повреждениях.

Горячеоцинкованные лотки незаменимы для уличного монтажа, тоннелей и производств с агрессивной средой. При производстве лотков по методу Сендзимира места реза и перфорации защищены электрохимическим способом, но при эксплуатации на открытом воздухе они могут стать очагами ржавчины.

Для объектов в прибрежных морских зонах используют только изделия, прошедшие процедуру горячего цинкования после всех этапов мехобработки.

Металлические кабельные системы - основа систем противопожарной защиты (оповещения, дымоудаления, аварийного освещения). При изготовлении лотков для таких сетей учитывают требования стандартов по сохранению работоспособности линии в условиях открытого огня (классы E30–E90).

Стальной лоток сам по себе не горит, его задача — удержать кабели от обрушения в течение заданного времени (от 30 до 90 минут). Это достигается использованием усиленных креплений, увеличенной толщины металла и специальных огнестойких прокладок в местах стыков.

Использование пластиковых кабель-каналов в таких системах категорически запрещено из-за их мгновенного плавления. При проектировании пожаробезопасных трасс важно обеспечить надежное заземление каждой секции лотка для предотвращения поражения током при повреждении изоляции в огне.

Для обеспечения максимальной механической защиты кабеля в случае обрушения элементов отделки здания следует выбирать лотки с крышками на винтовых зажимах.

Внутренние перегородки позволяют организовать совместную прокладку разных типов сетей в одном корпусе, соблюдая требования по электромагнитной совместимости. Согласно нормам силовые кабели (220/380В) и информационные линии (витая пара, связь) должны быть разделены физическим барьером для исключения помех и наводок.

При изготовлении многоканальных систем перегородки могут быть как стационарными (вваренными), так и съемными. Металлическая перегородка, соединенная с контуром заземления, выполняет роль дополнительного экрана. Это позволяет создавать компактные и аккуратные трассы вдоль рабочих мест в офисах и лабораториях.

Использование раздельных каналов также упрощает идентификацию сетей при проведении ремонтных работ. Для высокоскоростных компьютерных сетей заказывают кабель-каналы с перфорированными перегородками, которые обеспечивают дополнительное экранирование без существенного увеличения веса конструкции.

Проволочные лотки изготавливают методом точечной сварки стальной проволоки диаметром 4–5 мм. Они обеспечивают максимальный уровень вентиляции и легкость доступа к кабелям в любой точке трассы. Главное преимущество сетчатых систем в ЦОД - возможность плавного изменения направления и обхода препятствий без использования фасонных деталей: проволока просто подрезается и сгибается по месту.

В процессе производства сетка проходит гальваническое цинкование или изготавливается из нержавеющей стали. Гладкая поверхность прутьев исключает повреждение чувствительных оптоволоконных кабелей. Отсутствие пыли на открытых сетчатых структурах повышает общую гигиену серверных помещений.

При монтаже проволочных лотков используют специализированные быстросъемные соединители, которые обеспечивают надежный электрический контакт между секциями для выравнивания потенциалов.

Металлические лотки при значительной протяженности (свыше 20–30 метров) подвержены линейному расширению при изменении температуры. Если не предусмотреть компенсационные зазоры, трасса может деформироваться дугой, что приведет к вырыванию кронштейнов.

При изготовлении лотков в местах стыковки секций часто предусматривают продолговатые монтажные отверстия (пазы). При сборке болты в этих пазах не затягиваются до упора, позволяя секциям смещаться относительно друг друга.

Существуют специальные телескопические соединители для особо длинных участков. Они жизненно важны при прокладке сетей по эстакадам на открытом воздухе и в неотапливаемых ангарах.

Тщательный расчет температурных швов на этапе проектирования гарантирует стабильность геометрии системы в любое время года.

Металлическая кабельная система должна представлять собой непрерывный электрический контур, присоединенный к главной заземляющей шине здания. Это необходимо для защиты людей от поражения током при случайном пробое изоляции на корпус лотка. Кроме того, качественное заземление обеспечивает защиту оборудования от статического электричества и наводок.

При производстве лотков для обеспечения непрерывности цепи применяются перемычки из гибкого медного провода или специальные зубчатые шайбы, прорезающие слой краски или оксидную пленку. Сопротивление в местах стыков должно быть минимальным и контролироваться при сдаче объекта.

Использование лотков в качестве защитного проводника (PE) допускается только при соблюдении сечения металла, эквивалентного медному проводу. Необходимо регулярно проверять надежность болтовых соединений заземляющих шин, так как окисление контактов может нарушить защитные свойства всей металлоконструкции.

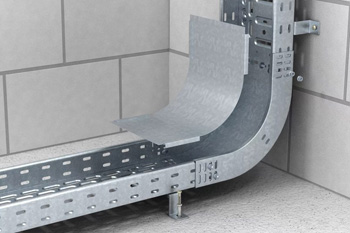

Для изменения направления лотков (горизонтальные и вертикальные углы, тройники, крестовины) используют фасонные детали заводского изготовления. Главное требование к этим элементам - соблюдение минимально допустимого радиуса изгиба кабеля. Если выполнить поворот под острым углом, внутренние жилы кабеля могут быть повреждены, а оптоволокно полностью потеряет пропускную способность.

На производстве фасонные части проектируют с радиусами 100, 300 или 600 мм в зависимости от сечения прокладываемых линий. Все аксессуары должны иметь те же замковые соединения, что и прямые секции, для обеспечения монолитности системы. Применение готовых углов и переходов избавляет от необходимости ручной подрезки металла на объекте, что повышает эстетику и надежность монтажа.

При заказе комплектующих лучше выбирать аксессуары того же производителя, что и основные лотки, для гарантированного совпадения посадочных мест.

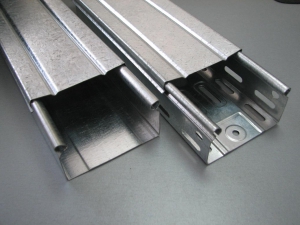

Конструкция кабель-каналов с защелкивающейся крышкой обеспечивает максимальную оперативность при проведении сервисных работ. Это позволяет быстро добавлять новые линии или заменять поврежденные участки кабеля без использования инструментов.

При изготовлении металлических каналов профиль борта и крышки формуется таким образом, чтобы обеспечить надежную фиксацию даже при вертикальной установке. Замок должен выдерживать многократные циклы открывания-закрывания без потери упругости. Такая система удобна для офисов и лабораторий, где конфигурация сетей может меняться несколько раз в год. Важно, чтобы защелка обеспечивала плотное прилегание крышки для исключения попадания пыли.

Для защиты от несанкционированного доступа выбирают модели кабель-каналов, в которых крышка дополнительно фиксируется винтовыми зажимами через определенные промежутки.

В условиях промышленных цехов с работающим станочным оборудованием кабельные системы подвергаются постоянным вибрациям. Если лоток изготовлен из слишком тонкого металла (менее 0.7 мм), он может войти в резонанс, что приведет к самопроизвольному раскрытию замков крышек или перетиранию изоляции кабеля о кромки.

Увеличение толщины стали до 1.2–1.5 мм значительно повышает жесткость короба и его способность гасить механические колебания. При производстве лотков для вибронагруженных зон часто применяются дополнительные ребра жесткости в виде зигов на дне и стенках. Использование качественных резиновых прокладок в местах крепления к строительным конструкциям также способствует снижению шума.

При заказе систем для компрессорных станций или дизель-генераторных установок лучше отдавать предпочтение лоткам тяжелой серии с болтовым соединением секций для максимальной стабильности трассы.
