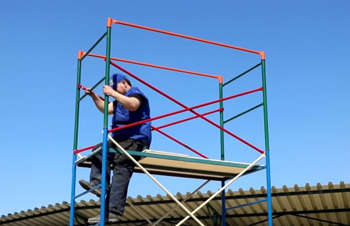

Изготовление металлических вышек

Расчет ветровой нагрузки особенно важен, так как для высотных сооружений ветер становится доминирующим силовым фактором. Инженеры руководствуются нормами СП 20.13330.2016, учитывая географический район установки и тип местности. В расчет берется не только средняя скорость ветра, но и пульсационная составляющая, вызывающая динамические колебания конструкции.

Для решетчатых вышек рассчитывается коэффициент сквозности, определяющий, какая часть воздушного потока проходит сквозь фермы. Для монопольных балок важна аэродинамика цилиндрической поверхности.

Ошибки в расчетах могут привести к потере устойчивости или усталостному разрушению металла. Профессиональное проектирование гарантирует, что вышка выдержит ураганные порывы ветра и обледенение, сохраняя при этом допустимую амплитуду отклонения верхушки для стабильной работы антенн связи.

Для эксплуатации металлоконструкций в условиях экстремально низких температур применяют хладостойкие марки стали. Чаще всего при изготовлении вышек здесь используют низколегированную сталь 09Г2С. Этот материал отличается высокой ударной вязкостью и сохраняет пластичность при морозах до -70 градусов, что исключает риск мгновенного хрупкого разрушения под нагрузкой.

В умеренном климате стандарт - углеродистая сталь Ст3сп. При производстве ответственных узлов, таких как фланцевые соединения секций, могут применяться легированные стали с последующей термообработкой.

Использование качественного сертифицированного проката гарантирует, что вышка не покроется микротрещинами при резких температурных перепадах, сохраняя несущую способность на протяжении всего расчетного срока службы, который составляет пятьдесят лет.

Метод горячего цинкования признан самым эффективным способом защиты труднодоступных высотных металлоконструкций от коррозии. В процессе производства готовые секции вышки погружают в ванну с расплавленным цинком, который проникает во все полости и образует со сталью прочное химическое соединение. Толщина защитного слоя составляет от 80 до 120 микрон, что обеспечивает защиту металла на срок до пятидесяти лет без необходимости периодического подкрашивания.

Цинк обладает электрохимическим эффектом: при появлении царапины он окисляется первым, предотвращая развитие ржавчины на стали. Это важно для вышек связи, так как проведение малярных работ на высоте сопряжено с огромными затратами и риском для персонала. Заводское цинкование избавляет владельца объекта от эксплуатационных расходов и гарантирует сохранность структуры опор.

Анкерная корзина - сложная закладная деталь, состоящая из мощных резьбовых шпилек, объединенных стальными кольцами или шаблонами. Она устанавливается в опалубку фундамента до заливки бетона и обеспечивает жесткую связь между монолитным основанием и стальной колонной.

При изготовлении корзин используют шпильки из высокопрочных сталей с прецизионной нарезкой резьбы. Точность позиционирования анкеров должна быть идеальной, так как малейшее смещение сделает невозможным монтаж нижней секции вышки. Корзина воспринимает колоссальные вырывающие усилия, возникающие при ветровом давлении на верхние ярусы сооружения.

Профессиональное производство анкерных групп с соблюдением геометрии шаблонов гарантирует быструю установку вышки и ее устойчивость к опрокидыванию даже при сейсмической активности или размыве верхних слоев грунта.

Болтовые соединения секций испытывают значительные нагрузки на срез и растяжение, поэтому использование обычного строительного крепежа здесь недопустимо. При изготовлении и монтаже вышек применяют высокопрочные болты классов 8.8, 10.9 или 12.9. Эти метизы проходят обязательную термическую обработку и имеют гарантированный предел прочности.

Особенность монтажа - строгий контроль момента затяжки с помощью динамометрических ключей. Часто используются болты с термодиффузионным цинкованием, которое не нарушает точность резьбы, но защищает узел от коррозии.

Правильная затяжка обеспечивает монолитность всей конструкции, превращая отдельные секции в единый упругий стержень. Это предотвращает появление люфтов и вибраций в стыках, которые при многолетней эксплуатации могли бы привести к разрушению отверстий и ослаблению всего каркаса вышки.

Высокие сооружения малого сечения подвержены возникновению резонансных колебаний под воздействием ветра, что опасно для установленного оборудования. Для борьбы с этим явлением при проектировании и изготовлении применяют методы динамического демпфирования. Самый распространенный - установка гасителей вибрации Стокбриджа: грузов на гибких стержнях, которые настраиваются на частоту колебаний мачты и поглощают их энергию.

В решетчатых вышках вибрации гасят за счет сложности геометрической структуры и разной жесткости элементов. В монопольных конструкциях могут использоваться внутренние жидкостные демпферы.

Качественный расчет динамических характеристик на этапе производства позволяет избежать раскачивания конструкции, обеспечивая стабильную работу радиорелейных линий и высокоточных камер наблюдения.

Для обеспечения безопасности полетов все высотные объекты должны иметь специфическую окраску, называемую дневной маркировкой. Согласно международным нормам ИКАО и российским авиационным правилам вышки окрашивают чередующимися полосами красного (или оранжевого) и белого цветов. Количество полос и их ширина зависят от высоты сооружения.

При изготовлении вышек на заводе применяется технология порошкового окрашивания или нанесения специализированных полиуретановых эмалей, устойчивых к выгоранию. Верхняя и нижняя полосы всегда должны быть темного цвета. Качественное лакокрасочное покрытие должно сохранять яркость и контрастность в течение многих лет, чтобы объект был четко различим пилотами на фоне неба или земли.

Наличие правильной маркировки является обязательным условием легальной эксплуатации любой вышки высотой более пятидесяти метров.

Световое ограждение необходимо для обозначения препятствия для воздушных судов в темное время суток и в условиях плохой видимости. При изготовлении и комплектации вышек на верхних и промежуточных ярусах монтируют сертифицированные светодиодные светильники красного цвета (ЗОМ). Эти приборы имеют высокую интенсивность свечения и оснащаются системами автоматического включения при наступлении сумерек. Конструктивно огни защищены от влаги, птиц и перепадов напряжения.

Для объектов особой важности предусматривается дублирование ламп и установка блоков бесперебойного питания, гарантирующих работу световой сигнализации даже при аварии на основной линии электропередачи. Надежное световое ограждение минимизирует риск авиационных происшествий и является необходимым требованием для сертификации сооружения в органах Росавиации.

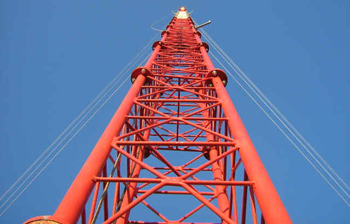

Мачты на растяжках - наиболее легкий и экономичный тип вышек, но они требуют точного расчета натяжения тросов. При изготовлении таких систем используют стальные канаты с высоким коэффициентом упругости и антикоррозийным покрытием. Направление и количество ярусов оттяжек определяются высотой мачты и ветровым давлением.

Важный элемент - изоляторы и талрепы, позволяющие регулировать натяжение в процессе эксплуатации. Инженеры рассчитывают усилия в тросах так, чтобы мачта сохраняла вертикальность при любых порывах ветра, не испытывая при этом критических сжимающих нагрузок на ствол. Для гашения вибраций самих тросов на них монтируются грузы-противовесы.

Профессиональный монтаж системы оттяжек исключает риск схлопывания конструкции и обеспечивает долговечность узлов крепления к анкерным фундаментам в грунте.

Вышка, являясь доминирующей высотой, служит естественным молниеприемником. Без надежной защиты удар молнии мгновенно уничтожит антенны, передатчики и камеры. При установке объекта на его вершине монтируется молниеприемный шпиль, соединенный с контуром заземления через тело самой конструкции или по отдельным токоотводам.

Все металлические элементы вышки, включая лестницы и площадки, объединяются в единую электрическую сеть для выравнивания потенциалов. В местах подключения оборудования устанавливаются устройства защиты от импульсных перенапряжений. Контур заземления в основании вышки должен иметь сопротивление не более десяти Ом.

Качественно спроектированная система молниезащиты обеспечивает мгновенный и безопасный отвод электрического заряда в землю, предотвращая пожары и выход из строя сложной электроники.

Для обеспечения доступа персонала к оборудованию вышки оснащают системами подъема, требования к которым регламентированы нормами охраны труда. При изготовлении лестниц на высоте более 3 м обязательна установка защитных экранов (корзин) или систем страховки на жесткой анкерной линии.

Каждые 6 или 10 метров по высоте должны быть предусмотрены площадки отдыха с перилами, позволяющие технику сделать паузу при подъеме. Поверхность ступеней и настилов выполняется из просечно-вытяжного листа или решетки, что предотвращает скольжение и накопление снега. Все элементы доступа проходят горячее цинкование для сохранения прочности сварных швов.

Качественное проектирование эргономики подъема снижает риск травматизма и обеспечивает комфортные условия для проведения регулярного технического обслуживания установленных приборов.

Сварные соединения вышек - зоны концентрации напряжений, поэтому к их качеству предъявляют специфические требования. На этапе заводского изготовления все ответственные швы, особенно в местах приварки фланцев и ребер жесткости, проходят ультразвуковую дефектоскопию (УЗК). Прибор посылает звуковую волну в массив металла, которая отражается от любых внутренних дефектов: непроваров, шлаковых включений или микротрещин.

УЗК позволяет обнаружить изъяны, которые невозможно выявить визуально, но которые могут стать причиной обрушения конструкции под воздействием вибраций или мороза. Результаты контроля фиксируются в протоколах, которые прикладываются к паспорту на металлоконструкцию.

Наличие подтвержденного качества сварки гарантирует заказчику стопроцентную надежность каждого узла и безопасность эксплуатации сооружения в экстремальных режимах нагружения.

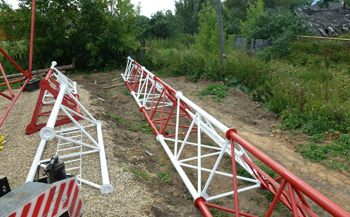

В труднодоступной местности или в условиях плотной городской застройки, где невозможно использовать автокраны, монтаж вышек проводят с помощью вертолетов. Этот метод требует высочайшей точности изготовления секций и использования специальных конусных направляющих (ловителей) на стыках. Каждая секция должна иметь идеально выверенный вес, соответствующий грузоподъемности воздушного судна.

На производстве все элементы проходят контрольную сборку, чтобы гарантировать мгновенное совпадение отверстий под болты в момент зависания вертолета над конструкцией. Время работы авиации ограничено и стоит дорого, поэтому любая заминка из-за плохой подгонки деталей недопустима.

Заводская подготовка узлов и четкая маркировка элементов позволяют собрать многометровую башню за несколько летных часов, обеспечивая проектную прочность всех соединений.
