Карбонитрация металла

Карбонитрация предполагает одновременное насыщение поверхности углеродом и азотом, тогда как при цементации используют только углерод. Присутствие азота в кристаллической решетке значительно снижает критическую скорость закалки и позволяет проводить процесс при более низких температурах.

Подобный подход уменьшает риск сильных термических деформаций и коробления сложных деталей. Азот также повышает износостойкость и твердость поверхностного слоя, которые превосходят результаты стандартного науглероживания. Сталь после такой обработки приобретает отличную устойчивость к задирам в парах трения.

Метод позволяет эффективно использовать бюджетные низкоуглеродистые стали вместо дорогих легированных марок. Диффузионный слой прочно сцепляется с основой и не имеет четкой границы раздела фаз, которая могла бы вызвать отслоение защиты. Когда детали проходят через стадию карбонитрации, они получают комплексную защиту от коррозии и механических повреждений. Глубина упрочнения при этом процессе обычно меньше, чем при цементации, но качество финишной поверхности получается выше.

Поверхностная твердость после карбонитрации достигает значений 60-65 HRC или 800-950 HV — в зависимости от марки сплава. Такие показатели обеспечивают деталям защиту от самого интенсивного абразивного воздействия и трения.

Процесс формирует сложную структуру из карбонитридов железа, которые обладают исключительной механической прочностью. Если сравнивать с обычными термическими методами, карбонитрация дает более стабильный результат по всей площади заготовки. Металл становится практически невосприимчивым к появлению глубоких царапин даже при контакте с твердыми частицами песка или крошки.

Твердость сохраняется на высоком уровне даже при нагреве деталей до +250℃ во время их работы в реальных механизмах. Это позволяет использовать детали в условиях постоянных тепловых нагрузок без потери качества защитного слоя. Внутренняя часть изделия при этом остается вязкой и хорошо гасит любые ударные воздействия. Когда нужно обеспечить долговечность инструмента или нагруженных валов, выбирают именно такой способ упрочнения.

Процесс проходит при температурах от +850℃ до +950℃, что ниже режимов классической цементации. Меньший нагрев способствует сохранению первоначальной формы и размеров заготовки с минимальными отклонениями. Однако внедрение атомов азота и углерода в кристаллическую решетку вызывает небольшое увеличение объема поверхностного слоя.

Обычно прирост размеров составляет от 10 до 30 мкм на каждую сторону детали. Эти изменения конструктор закладывает в чертежи еще на стадии предварительной механической обработки перед печью.

Стабильность геометрии также зависит от скорости последующего охлаждения и массивности самой конструкции. Тонкостенные элементы могут иметь незначительные поводки, которые устраняют путем финишной шлифовки. Когда сталь проходит через карбонитрацию, внутренние напряжения распределяются более равномерно за счет присутствия азота. Это выгодно отличает технологию от других видов химико-термического воздействия.

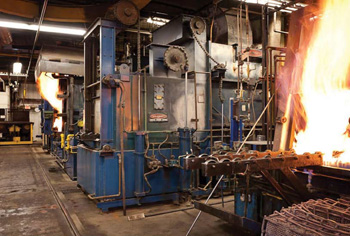

Смесь газов в реакторе создает активную среду, где аммиак служит источником свободного азота, а метан или пропан поставляют углерод. Под воздействием высокой температуры молекулы распадаются и атомы элементов начинают проникать вглубь металла.

Азот ускоряет диффузию углерода и позволяет ему закрепиться в структуре стали значительно быстрее. Совместное действие этих компонентов приводит к образованию прочного карбонитридного слоя с уникальными свойствами. Если убрать один из газов, поверхность не приобретет нужного сочетания твердости и пластичности.

Пропорции газов в камере строго контролируют с помощью автоматических газоанализаторов. Изменение концентрации аммиака напрямую влияет на хрупкость финишной корки и ее сопротивляемость коррозии. Углеводороды отвечают за глубину прокаливаемости и общую прочность упрочненной зоны. Стабильная подача смеси обеспечивает однородность покрытия на деталях со сложным рельефом и глубокими отверстиями.

Наилучшие результаты технология показывает при обработке малоуглеродистых сталей с содержанием углерода до 0.25%. К ним относятся популярные марки типа сталь 20 или 20Х, которые после печи приобретают свойства высокопрочных материалов.

Наличие легирующих элементов, таких как хром, марганец или молибден, способствует образованию более твердых соединений. Такие сплавы позволяют получать износостойкую поверхность при сохранении высокой ударной вязкости сердцевины. Для высоколегированных инструментальных сталей карбонитрацию применяют реже из-за риска перенасыщения и хрупкости краев.

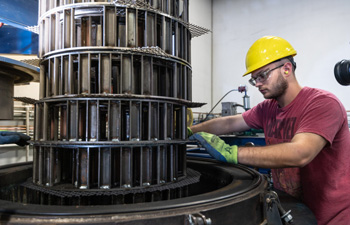

Выбор материала зависит от условий эксплуатации будущего изделия и требований к нагрузкам. Если деталь будет работать в условиях сильного трения, предпочитают стали с добавками хрома для усиления эффекта карбонитрации. Металл перед загрузкой в печь должен пройти стадию нормализации для выравнивания микроструктуры. Чистота сплава и отсутствие посторонних включений определяют равномерность диффузионного процесса.

Процесс карбонитрации обычно завершается закалкой в масле или в специальных полимерных средах для фиксации полученной структуры. Нагретый металл быстро охлаждают, что приводит к превращению насыщенного слоя в твердый мартенсит с включениями карбонитридов.

Именно эта стадия придает поверхности ту экстремальную твердость, которую ожидают от данной технологии. Если охлаждать детали медленно вместе с печью, азот и углерод не создадут нужного напряжения в решетке и слой останется мягким. Выбор охлаждающей среды зависит от склонности конкретной марки стали к образованию трещин.

После закалки изделия обязательно подвергают низкому отпуску при температуре около +180℃. Эта операция снимает опасные внутренние напряжения и предотвращает самопроизвольное разрушение деталей при хранении. Твердость при этом практически не снижается, но металл приобретает необходимую упругость. Весь цикл термической обработки занимает от нескольких часов до суток — в зависимости от массы загрузки.

Диффузионное насыщение создает в поверхностном слое стали мощные напряжения сжатия, которые препятствуют зарождению и росту трещин. Когда деталь испытывает циклические нагрузки на изгиб или кручение, эти силы компенсируют внешнее растягивающее воздействие.

Усталостная прочность изделий после карбонитрации возрастает на 30-50% по сравнению с обычной закалкой. Азот и углерод упрочняют границы зерен металла и делают структуру более монолитной. Это свойство крайне важно для коленчатых валов, шестерен и пружин, которые работают в режиме постоянных вибраций.

Защитный слой блокирует развитие микроскопических дефектов, которые обычно служат очагами разрушения. Поверхность долго сохраняет свою целостность даже при наличии небольших царапин или сколов. Метод позволяет значительно продлить ресурс механизмов и снизить риск их внезапного отказа из-за усталости материала. Карбонитрация превращает обычную стальную заготовку в выносливый элемент конструкции, способный выдерживать миллионы циклов нагружения. Результат оправдывает затраты на сложную обработку за счет сокращения простоев и ремонтов.

Толщина насыщенного слоя при карбонитрации обычно составляет от 0.2 до 0.8 мм в зависимости от времени выдержки в газовой среде. Для большинства деталей машин оптимальной считается глубина 0.4-0.5 мм, которая обеспечивает надежную защиту без чрезмерного роста хрупкости.

Скорость диффузии атомов замедляется по мере увеличения толщины корки, поэтому наращивание очень глубоких слоев экономически невыгодно. Время процесса в печи занимает от 2 до 10 часов при стабильной подаче активных газов. Контроль глубины проводят на образцах-свидетелях путем замера микротвердости по сечению.

Если деталь имеет небольшие габариты или тонкие стенки, глубину слоя ограничивают минимальными значениями. Чрезмерное насыщение может привести к полной прокаливаемости изделия и потере вязкости сердцевины. Диффузионная зона состоит из двух частей: поверхностного карбонитридного слоя и подслоя с повышенным содержанием углерода. Такое строение гарантирует плавный переход характеристик и исключает риск отслаивания защиты при ударах.

Насыщение стали азотом создает на поверхности плотную пленку, которая обладает повышенной химической стойкостью к влаге и слабым кислотам. Карбонитрация значительно замедляет развитие атмосферной коррозии и препятствует появлению пятен ржавчины при хранении. Оксидная составляющая, которая часто возникает при правильном охлаждении, дополнительно защищает металл от окисления.

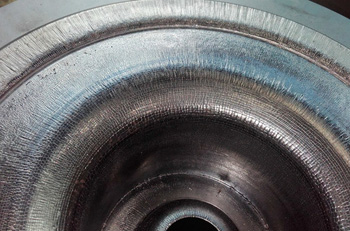

Хотя метод не заменяет полноценное хромирование или цинкование, он обеспечивает хорошую защиту для деталей, работающих в масле или закрытых узлах. Изделия после печи приобретают характерный темно-серый или черный оттенок.

Стойкость к коррозии сохраняется даже при частичном износе верхнего глянцевого слоя, так как диффузионная зона уходит вглубь заготовки. Плотная структура нитридов блокирует доступ кислорода к чистым молекулам железа. Это свойство активно используют в автомобильной промышленности для защиты элементов тормозных систем и коробок передач. Для максимального эффекта детали после обработки иногда подвергают дополнительному оксидированию или пропитке консервантами.

Вакуумная карбонитрация исключает присутствие кислорода и случайных примесей в рабочей камере, что гарантирует идеальную чистоту поверхности. Процесс протекает в условиях разреженного газа, где углерод и азот проникают в металл максимально равномерно.

Такая технология полностью предотвращает обезуглероживание и окисление заготовки, сохраняя ее первоначальный блеск и гладкость. Отсутствие “темной зоны” на краях и в углах деталей повышает их усталостную прочность и эстетическую привлекательность. Вакуумный метод позволяет работать с прецизионными деталями авиационной и космической техники.

Использование импульсной подачи газов в вакууме ускоряет процесс диффузии и сокращает общее время нахождения в печи. Детали после такой обработки не требуют сложной финишной очистки от шлама или налета солей. Вакуумные установки обеспечивают высокую точность контроля всех параметров и повторяемость результата в каждой загрузке. Экологичность метода тоже важна, так как выбросы вредных веществ в атмосферу сведены к минимуму.

Высокая твердость поверхности делает обычное точение или фрезерование после карбонитрации практически невозможным. Режущий инструмент из быстрорежущей стали мгновенно тупится, а твердосплавные пластины могут выкрашиваться при контакте с карбонитридным слоем. Поэтому все основные операции по приданию детали нужной формы проводят до загрузки в печь.

После термического этапа допускается только чистовая шлифовка или полировка алмазным инструментом. Эти процессы позволяют убрать минимальные поводки и довести точность посадочных мест до идеальных значений.

При шлифовании важно следить за температурой, чтобы не вызвать прижоги и локальный отпуск защитной корки. Снимать разрешается слой толщиной не более 0.05 мм, чтобы сохранить самую твердую часть диффузионной зоны. Если удалить слишком много металла, все преимущества карбонитрации будут потеряны и на поверхности останется мягкая сталь.

Нанесение карбонитридного слоя на зубья шестерен позволяет полностью исключить риск точечной коррозии и контактной усталости. Твердая поверхность успешно сопротивляется колоссальным давлениям, которые возникают в зоне зацепления под нагрузкой. Низкий коэффициент трения азотированного слоя снижает потери энергии и уменьшает нагрев всего редуктора.

Валы, которые прошли такую обработку, не изнашиваются в местах установки подшипников скольжения или сальников. Это позволяет в несколько раз увеличить интервалы между плановыми ремонтами и сервисным обслуживанием техники.

Процесс обеспечивает высокую чистоту поверхности зубьев, что способствует тихой и плавной работе зубчатых пар. Высокая адгезия покрытия гарантирует, что защита не отслоится при резких пусках и остановках мощных приводов. Карбонитрация шестерен из простых легированных сталей делает их практически вечными при условии правильной смазки. Такой метод упрочнения экономически выгоден для сельскохозяйственной техники, станков и конвейерных систем.

Для проверки результатов карбонитрации из каждой партии выбирают образцы-свидетели, которые проходят весь цикл вместе с основными деталями. Специалисты изготавливают поперечные шлифы и изучают их под мощными оптическими или электронными микроскопами.

Металлографический анализ позволяет увидеть структуру и фазовый состав диффузионной зоны, наличие пор или трещин. Также проводят замеры микротвердости по всей глубине слоя с шагом в несколько микрометров. Результаты этих тестов фиксируют в виде графиков, которые показывают распределение прочности от поверхности к сердцевине.

Дополнительно используют методы спектрального анализа для определения точной концентрации азота и углерода в металле. Визуальный контроль поверхности помогает выявить дефекты типа пузырей или зон с плохой адгезией. Испытания на коррозионную стойкость в соляном тумане подтверждают защитные свойства полученной пленки.
