Катанка

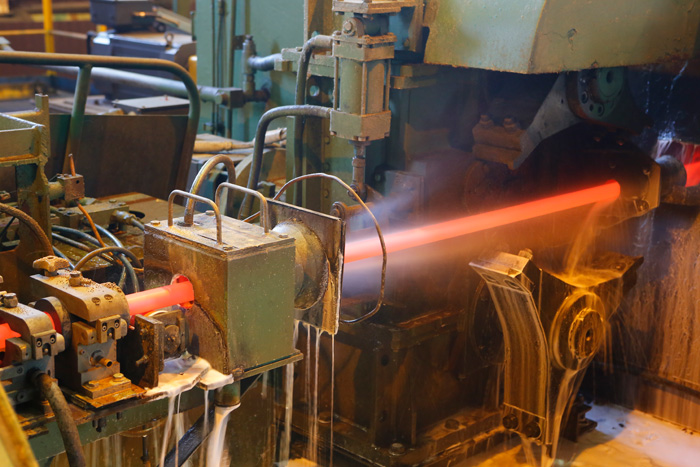

Катанку получают методом горячей прокатки на специальных станах, где стальную заготовку разогревают до температуры +1100℃ и выше. Данный продукт имеет структуру горячего металла и всегда покрыт слоем окалины, которая нарастает при остывании прутка на воздухе.

Проволоку изготавливают путем холодного волочения катанки через сужающиеся отверстия фильер без дополнительного нагрева стали. В ходе такой деформации пруток приобретает высокую точность диаметра и идеально гладкую поверхность. Проволока считается конечным изделием или материалом для метизов, в то время как катанка служит лишь полуфабрикатом для дальнейшей переработки.

Пластичность горячего проката гораздо выше, но он уступает проволоке в механической прочности. В процессе волочения металл упрочняется из-за наклепа и становится намного крепче исходного сырья. Допуски на размеры катанки по ГОСТ 2590-2006 шире, чем параметры калиброванной нити, так как термическая усадка мешает достижению прецизионной точности. Разница проявляется и в форме поставки: катанку сматывают в тяжелые бухты массой до 2.5 т, а проволоку часто наматывают на компактные катушки или легкие мотки.

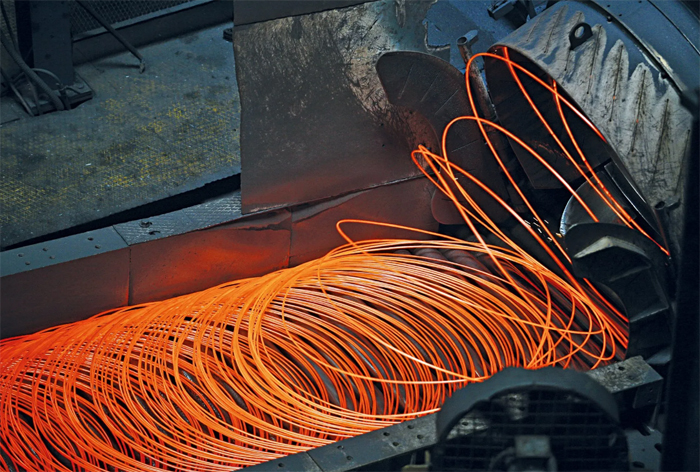

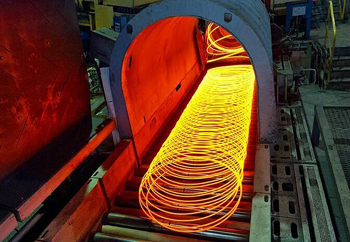

Эта система обеспечивает контролируемое снижение температуры металла сразу после выхода прутка из чистовой клети стана. Раскаленную нить укладывают свободными витками на конвейерную ленту, которая движется через зоны интенсивного обдува. Мощные вентиляторы подают потоки воздуха снизу, что гарантирует равномерное охлаждение стали по всему сечению.

Технология предотвращает рост крупных зерен в структуре металла и способствует образованию мелкодисперсного сорбита. Настройка скорости обдува позволяет получать материал с заданным сочетанием твердости и вязкости для конкретных нужд.

Режим охлаждения напрямую влияет на свойства окалины, которая покрывает поверхность катанки. При быстрой обработке воздухом оксидный слой получается тонким и рыхлым, поэтому перед волочением его легко удаляют механическим способом. Если процесс замедляют, сталь приобретает повышенную пластичность, которая необходима для глубокой холодной деформации. Автоматика на линии следит за каждым метром прутка для исключения температурных перепадов внутри бухты.

Качество поверхности горячекатаного прутка имеет важнейшее значение для успеха всех последующих этапов металлообработки. Любые визуальные дефекты в виде плен, заусенцев или продольных трещин в процессе волочения превращаются в глубокие разрывы металла. Эти изъяны вызывают мгновенный обрыв проволоки в фильерах, что приводит к остановке автоматических линий и порче дорогостоящего инструмента. Трещины также становятся очагами концентрации напряжений, из-за которых готовые изделия могут внезапно лопнуть под нагрузкой.

Закаты на поверхности катанки часто скрывают под собой слои окалины и грязи, которые невозможно удалить травлением. При холодной осадке метизов такие дефекты провоцируют появление трещин на головках болтов и заклепок. Тщательная подготовка валков стана и контроль температуры нагрева слябов исключают механические повреждения раскаленной стали.

Однородный и чистый наружный слой гарантирует равномерное распределение технологической смазки при протяжке через калибры. Плотная кристаллическая решетка без неметаллических включений обеспечивает надежность канатов и арматурных сеток.

Окалина — наслоение оксидов железа, которое возникает при химической реакции стали с кислородом при высоких температурах. Этот слой защищает горячий металл от глубокого обезуглероживания в процессе остывания бухты на складе, но твердые частицы оксидов обладают высокой абразивностью, поэтому мгновенно выводят из строя волочильные станы.

Перед началом переработки окалину обязательно удаляют полностью, чтобы обнажить чистую структуру стали. На современных заводах для этого применяют механические окалиноломатели или химические ванны с растворами кислот.

Количество и структура окалины зависят от режима охлаждения на стане, что фиксируют в паспорте качества продукции. Тонкий и хрупкий слой оксидов считается преимуществом, так как он требует меньше затрат на очистку и снижает количество отходов. Если окалина вкатывается в поверхность металла при прокатке, на катанке образуются неудаляемые дефекты.

После удаления оксидного панциря пруток приобретает матовый оттенок и высокую химическую активность для сцепления со смазкой.

Сталь марки Ст3 содержит от 0.14% до 0.22% углерода, что обеспечивает этому материалу практически идеальную способность к сварке. Низкая концентрация углерода предотвращает образование хрупких закалочных структур в зоне термического влияния дуги.

Катанку из такой стали соединяют любыми способами без предварительного подогрева и последующей термической обработки швов. Соединения получаются прочными и пластичными, что важно для производства арматурных сеток и решетчатых каркасов. Плотная кристаллическая решетка стали Ст3 гарантирует надежность стыков при значительных вибрационных нагрузках.

Малое количество углерода тоже способствует высокой текучести металла в сварочной ванне, что облегчает формирование ровного валика. Если поверхность прутка очистили от масел и ржавчины, в процессе сварки не возникают горячие трещины и поры.

Катанка общего назначения из этой марки стали востребована в строительстве для изготовления вспомогательных элементов и крепежа. Металл легко переносит деформацию после сварки без разрушения узлов, так как швы сохраняют вязкость.

Процесс фосфатирования заключается в создании на очищенной поверхности металла тончайшей пленки из нерастворимых солей фосфорной кислоты. Этот слой обладает микропористой структурой и служит надежной основой для удержания технологической смазки в зоне деформации.

При волочении катанки на высоких скоростях давление в фильере достигает колоссальных значений, что может привести к разрыву масляной пленки. Фосфатный барьер предотвращает прямой контакт стали с инструментом и исключает появление задиров и налипания металла на волоки. Это значительно продлевает ресурс дорогостоящих алмазных и твердосплавных калибров.

Кристаллическая подложка тоже повышает коррозионную стойкость проволоки на промежуточных стадиях производства. Фосфатирование обеспечивает равномерное всасывание мыльного порошка, что гарантирует однородность диаметра нити по всей длине. После прохождения через стан пленка фосфатов легко удаляется или служит грунтом для последующего нанесения полимерных покрытий. Химическая подготовка прутка позволяет увеличить степень обжатия металла за один проход на 15%.

Поставка катанки в бухтах массой 1.5-2.5 т намного повышает производительность метизных и проволочных заводов. Тяжелые бухты позволяют волочильным станам работать в непрерывном режиме в течение нескольких часов без пауз на замену сырья. Это сокращает количество технологических остановов и уменьшает объем отходов, которые возникают при сварке концов разных мотков.

Длинномерный пруток без лишних стыков гарантирует стабильность физических свойств проволоки на огромных отрезках. Масштабное производство метизов на автоматических прессах требует именно такого формата закупки для снижения себестоимости.

Транспортировка массивных бухт обходится дешевле, так как современные вагоны и грузовики позволяют использовать весь объем кузова с максимальной эффективностью. Плотная намотка витков защищает внутренние слои металла от случайных механических ударов и атмосферной влаги. Для работы с тяжелым весом склады оснащают мощными кран-балками и специальными С-образными захватами.

Информация о массе нетто и номере плавки всегда присутствует на металлических бирках для полной прослеживаемости партии. Качественная упаковка торцов бухт предотвращает рассыпание колец при погрузке и разгрузке.

Низколегированная катанка марки Св-08Г2С служит базовым сырьем для изготовления качественной проволоки для полуавтоматической и автоматической сварки. Химический состав этого сплава содержит марганец и кремний, которые выполняют роль раскислителей и легирующих компонентов в сварочной ванне. Эти элементы способствуют удалению кислорода из расплава и повышают прочность наплавленного металла.

В процессе волочения катанку Св-08Г2С вытягивают до диаметров 0.8–2.0 мм, сохраняя высокую чистоту структуры стали. Поверхность полученной проволоки часто покрывают слоем меди для обеспечения надежного электрического контакта в горелке и защиты от ржавчины.

Катанка для сварки проходит особо тщательную очистку от окалины и фосфатов, чтобы примеси не попали в зону плавления. Плотная кристаллическая решетка стали Св-08Г2С исключает появление горячих трещин в сварных швах магистральных трубопроводов. Проволока из такой катанки позволяет создавать герметичные соединения, которые работают под высоким давлением.

Отклонения в размерах поперечного сечения горячекатаного прутка диктуют выбор первого калибра на линии переработки. Если диаметр катанки превышает номинал на 0.5 мм, нагрузка на двигатели стана и инструмент в первой клети резко возрастает. Это может привести к перегреву смазки и появлению глубоких царапин на поверхности металла.

При недостаточном размере прутка деформация в первой волоке будет неполной, что нарушит центровку нити и вызовет обрыв проволоки. Точное соблюдение геометрических параметров по ГОСТу 2590-2006 обеспечивает стабильность технологического процесса на протяжении всей смены.

Разнотолщинность и овальность катанки также влияют на качество намотки проволоки на катушки. Перепады сечения вызывают пульсации натяжения полотна, что ведет к неравномерной укладке витков. Современные высокоскоростные станы требуют использования катанки высокой точности (класс В) для исключения вибраций оборудования.

На производстве замеры диаметра проводят лазерными приборами в автоматическом режиме для оперативной корректировки валков. Информация о фактических допусках всегда фиксируется в сертификате на партию металла.

Для достижения максимальной пластичности металла слябы или блюмы разогревают до +1150–1250℃. В данном интервале сталь легко поддается обжатию валками без образования внутренних напряжений и трещин. Слишком низкая температура в начале процесса увеличивает сопротивление деформации и может вызвать поломку станин прокатного стана. При перегреве свыше +1300℃ зерна металла начинают стремительно расти, что делает катанку хрупкой и непригодной для тонкого волочения.

Время нахождения заготовки в печи рассчитывают исходя из марки стали и размеров сечения для обеспечения равномерного прогрева сердечника. Контроль атмосферы внутри камеры предотвращает избыточное окисление и угар металла, который не должен превышать 1.5%. Равномерный жар гарантирует одинаковую твердость прутка по всей длине, что исключает появление тонких мест при прокатке.

После достижения нужного состояния заготовку подают на роликовый конвейер со скоростью, исключающей её преждевременное остывание. Правильный нагрев обеспечивает стабильность механических свойств каждой бухты.

Нержавеющие сплавы обладают высокой вязкостью и склонностью к мгновенному наклепу при механическом воздействии. В процессе прокатки материал сильно разогревается из-за внутреннего трения, что требует использования специальных износостойких валков. При волочении такой катанки нагрузка на фильеры возрастает в 3 раза по сравнению с углеродистыми марками. Инструмент для работы с нержавейкой изготавливают из керамики или технических алмазов для предотвращения налипания частиц сплава на стенки калибра.

Хромоникелевые стали требуют специфических режимов термической обработки для снятия напряжений между этапами деформации. Катанку из нержавейки подвергают светлому отжигу в вакуумных печах для сохранения блеска и коррозионной стойкости. Наличие окалины на таких прутках недопустимо, поэтому очистку проводят методом электрохимического травления.

Современные высокоскоростные станы позволяют выпускать катанку со скоростью выхода готовой нити до 100 метров в секунду. Подобный темп работы создает специфические условия для кристаллизации металла, так как деформация происходит практически мгновенно.

Кинетическая энергия процесса вызывает дополнительный внутренний нагрев стали, что требует точного контроля систем охлаждения. С другой стороны, высокая скорость прокатки способствует получению очень мелкого зерна, которое повышает ударную вязкость и прочность прутка. Однородность физических характеристик при таком режиме производства достигает максимальных значений по всей длине многокилометровой нити.

Интенсивное движение металла через валки минимизирует время контакта стали с воздухом в горячем состоянии, что снижает толщину первичной окалины. Точность геометрических параметров на высокоскоростных линиях гораздо выше за счет использования автоматических систем калибровки в реальном времени. Бухты, полученные по такой технологии, отличаются идеальной плотностью намотки без перехлестов и заломов витков.
