Химический анализ

Для проверки подлинности материала специалисты сравнивают полученные в ходе анализа данные с табличными значениями государственных стандартов, таких как ГОСТ 5632 или ГОСТ 1050. Каждая марка стали имеет строго определенный диапазон содержания ключевых элементов: углерода, хрома, никеля, марганца и других легирующих добавок.

В процессе исследования лаборант определяет процентную долю каждого компонента. Даже если содержание одного элемента незначительно выходит за границы допуска, металл уже не может считаться соответствующим конкретной марке. Это важно при закупке дорогостоящих нержавеющих или жаропрочных сплавов, когда визуально отличить качественный металл от более дешевого аналога невозможно.

Химический анализ является единственным объективным юридическим доказательством при возникновении рекламаций и споров с поставщиками металлопроката.

Углерод - главный элемент, определяющий механические свойства стали: ее твердость, прочность и свариваемость. Повышение его содержания делает сталь более твердой, но одновременно повышает ее хрупкость и затрудняет процесс сварки.

Для точного измерения этого элемента чаще всего применяется метод оптико-эмиссионной спектрометрии. Прибор генерирует искровой разряд между электродом и поверхностью металла, испаряя небольшое количество вещества. Анализ спектра свечения этой плазмы позволяет определить долю углерода с точностью до тысячных долей процента.

Существуют также методы сжигания образца в токе кислорода с последующим анализом газов, что считается наиболее точным способом для определения сверхнизких концентраций углерода в нержавеющих и электротехнических сталях.

Сера и фосфор наиболее вредные примеси, которые практически невозможно полностью удалить в процессе выплавки. Избыток серы вызывает явление красноломкости: при горячей обработке давлением или сварке металл становится хрупким и покрывается трещинами. Фосфор же провоцирует хладноломкость, из-за которой изделия могут внезапно разрушиться при отрицательных температурах или ударных нагрузках.

В качественных сталях содержание этих элементов не должно превышать нескольких сотых долей процента. Химический анализ позволяет своевременно выявить загрязненную партию металла, предотвращая попадание некачественного сырья в производство ответственных конструкций.

Особенно строгий контроль по сере и фосфору ведется для мостовых сталей, деталей авиационных двигателей и сосудов, работающих под высоким давлением.

Рентгенофлуоресцентный метод (РФА) основан на облучении металла рентгеновскими лучами и анализе вторичного излучения атомов. Это полностью неразрушающий способ, который не оставляет следов на детали. Он идеально подходит для быстрой сортировки лома и анализа легированных сталей. Но РФА имеет серьезный недостаток: он плохо «видит» легкие элементы, такие как углерод, бериллий, литий или магний.

Искровая оптико-эмиссионная спектрометрия требует создания искрового пятна на поверхности, что оставляет небольшой прижог. Зато этот метод позволяет определять абсолютно все элементы, включая углерод и газы. Для полноценного подтверждения марки стали в лабораторных условиях приоритет всегда отдается эмиссионному методу, так как без данных по углероду классификация большинства конструкционных сталей будет неполной и недостоверной.

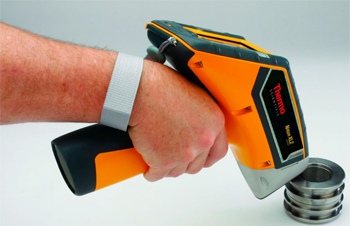

Услуга экспресс-анализа с помощью портативных ручных анализаторов позволяет провести входной контроль огромного количества проката в кратчайшие сроки без его повреждения. На крупных складах и производствах часто случается пересортица, когда визуально одинаковые трубы или листы разных марок оказываются в одной пачке.

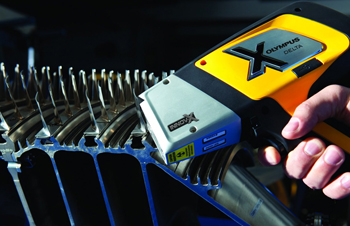

Использование портативного РФА-сканера позволяет инспектору за несколько секунд подтвердить химический состав каждой единицы товара. Это предотвращает случайное использование неподходящего материала в производстве, что могло бы привести к массовому браку готовой продукции.

Хотя портативные устройства имеют чуть большую погрешность по сравнению со стационарными лабораторными комплексами, их точности вполне достаточно для надежной идентификации марок сталей и цветных сплавов в полевых и складских условиях.

Качество подготовки поверхности напрямую влияет на точность спектрального исследования. Поверхность металла должна быть идеально чистой и представлять собой чистый сплав без следов окислов, жира, пыли или лакокрасочных покрытий.

Для этого используется механическая зачистка с помощью шлифовальных машин или специализированных станков с использованием абразивов на основе оксида алюминия или карбида кремния. Важно не допускать перегрева образца при шлифовке, чтобы не вызвать изменение химического состава в поверхностном слое. При анализе чугунов и алюминиевых сплавов подготовка может быть еще более сложной, требуя использования специальных фрез.

Тщательная очистка гарантирует, что искровой разряд или рентгеновский луч взаимодействует именно с основным металлом, а не с поверхностными загрязнениями, обеспечивая достоверность и повторяемость результатов.

Химический состав - определяющий фактор свариваемости, которая часто оценивается через показатель углеродного эквивалента. Кроме самого углерода на склонность к образованию закалочных структур и трещин влияют марганец, хром, кремний, ванадий и медь. Если суммарное влияние этих элементов велико, сварка потребует сложного предварительного подогрева и строгого контроля температуры между проходами.

Химический анализ позволяет инженеру-сварщику заранее рассчитать оптимальный термический режим и подобрать сварочные материалы, такие как электроды или проволока, состав которых будет совместим с основным металлом. Без точного знания химии сплава риск получения хрупкого шва с холодными трещинами становится неприемлемо высоким, что недопустимо при строительстве каркасов зданий и магистральных трубопроводов.

Классические гравиметрические и титриметрические методы, называемые «мокрой химией», основаны на химических реакциях в растворах и взвешивании осадков. Несмотря на то, что современные спектрометры работают гораздо быстрее, классические методики по-прежнему остаются эталонными. Они обеспечивают высочайшую точность и не требуют калибровки по стандартным образцам, так как опираются на фундаментальные законы химии и точные веса.

В случае арбитражных споров или при анализе уникальных сплавов, для которых нет готовых заводских программ в спектрометрах, специалисты обращаются именно к «мокрой химии». Этот подход позволяет обнаружить элементы в концентрациях, находящихся ниже порога чувствительности многих приборов, и служит базой для аттестации самих стандартных образцов, используемых для настройки электронных анализаторов.

Газы в металле - скрытые дефекты, которые сильно влияют на долговечность изделий. Водород вызывает явление водородной хрупкости и образование внутренних трещин-флокенов, что особенно опасно для крупных поковок и валов. Кислород присутствует в виде неметаллических включений, снижая усталостную прочность. Азот может как улучшать свойства стали, выступая легирующим элементом в нержавейке, так и приводить к старению и охрупчиванию рядовых углеродистых сталей.

Для измерения концентрации газов используются специализированные газоанализаторы, работающие по методу восстановительного плавления в токе инертного газа. Контроль газосодержания обязателен при производстве материалов для авиации, космонавтики и атомной энергетики, где к чистоте и стабильности структуры предъявляются исключительные требования.

Устойчивость к коррозии напрямую зависит от содержания хрома и никеля, а также от специфических добавок, таких как молибден и титан. Хром создает на поверхности защитную оксидную пленку, а молибден значительно повышает стойкость металла к питтинговой коррозии в соленой воде и агрессивных кислотах.

Химический анализ позволяет рассчитать индекс эквивалента стойкости к точечной коррозии. Если содержание хрома опускается ниже 12%, сталь перестает быть нержавеющей. Наличие титана в составе важно для предотвращения межкристаллитной коррозии при сварке.

Проведение анализа элементного состава позволяет инженерам обоснованно выбирать материалы для химических реакторов, оборудования пищевой промышленности и морских судов, гарантируя длительный срок службы конструкций без разрушения от воздействия внешней среды.

Проблема неоднородности, или ликвации, - серьезный вызов при проведении исследований. В крупных отливках или слитках химический состав в центре и на периферии может существенно различаться из-за особенностей кристаллизации.

Чтобы получить достоверную картину, правила отбора проб требуют взятия образцов из нескольких разных зон изделия. В лаборатории образец может быть измельчен и усреднен, либо проводится серия замеров в разных точках поверхности с последующим математическим усреднением данных. Если пренебречь этим правилом, можно получить ошибочное заключение о качестве всей партии металла.

Профессиональный химический анализ всегда учитывает возможную неоднородность структуры, особенно для чугунов и сложных многокомпонентных сплавов, обеспечивая репрезентативность полученных результатов для всего изделия в целом.

Точность современных анализаторов металлов базируется на использовании государственных стандартных образцов (ГСО). Это металлические диски с идеально известным и подтвержденным на государственном уровне составом.

Процедура калибровки, или рестандартизации, должна проводиться в начале каждой рабочей смены, а также при резком изменении температуры или влажности в помещении лаборатории. Прибор сравнивает полученные сигналы с данными ГСО и вносит поправки в свои расчетные коэффициенты.

Без регулярной проверки по эталонам показания прибора со временем «уплывают», что может привести к ложному признанию качественного металла браком или наоборот. Строгое соблюдение регламента калибровки гарантирует стабильно высокую точность измерений, позволяя лаборатории выдавать достоверные заключения о химическом составе металлопродукции любой сложности.
