Контактная сварка

Слой цинка на поверхности листов значительно меняет условия прохождения тока и требует корректировки параметров оборудования. Этот металл плавится при температуре около +420℃, что намного ниже точки плавления стального основания. В начале цикла цинк переходит в жидкую фазу и растекается по зоне контакта, увеличивая площадь соприкосновения и снижая электрическое сопротивление.

Сварка оцинкованных деталей требует увеличения силы тока на 25-30% для обеспечения быстрого нагрева основного металла. Время воздействия также немного продлевают, чтобы пары цинка успели выйти из зоны будущего ядра расплава. Давление электродов выставляют выше обычного для надежного разрушения мягкого защитного слоя.

Пары и брызги цинка активно взаимодействуют с медными наконечниками и образуют на них слой хрупкой латуни. Подобный налет мешает стабильному тепловыделению и приводит к быстрому загрязнению рабочей части инструмента. Мастер должен проводить зачистку электродов в 2-3 раза чаще по сравнению с работой по черному прокату. Использование специальных сплавов меди с добавлением циркония или хрома помогает продлить ресурс оснастки при массовом производстве.

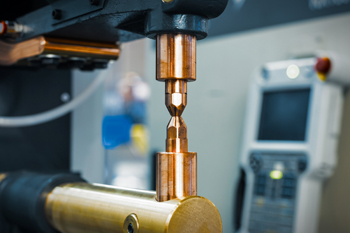

Постоянная циркуляция воды внутри электродов предотвращает их перегрев и сохраняет исходную твердость медных наконечников. В процессе точечной сварки через зону контакта проходят токи силой в несколько тысяч ампер, что вызывает мгновенный нагрев оснастки.

Если не отводить лишнее тепло, медь размягчается и начинает деформироваться под действием высокого механического давления. Подобный износ приводит к увеличению площади контакта и снижению плотности тока в центре точки. Система охлаждения включает в себя насос, шланги и внутренние каналы в теле держателей. Эффективный теплоотвод позволяет оборудованию работать в интенсивном многосменном режиме без пауз на остывание.

Для сохранения высокой производительности линии температура воды в системе не должна превышать +25-30℃. Когда охлаждение работает плохо, ресурс электродов сокращается из-за активного налипания частиц заготовки на наконечники. Мастер следит за чистотой фильтров и отсутствием воздушных пробок в магистрали для исключения локальных прижогов. Использование дистиллированной жидкости предотвращает образование накипи в узких проходах инструмента.

Дистанция между сварными точками определяет прочность узла и влияет на распределение электрического тока при выполнении последующих соединений. Когда точки располагают слишком близко друг к другу, возникает эффект шунтирования: часть тока уходит через уже готовое соединение, потому что металл там имеет меньшее сопротивление. В результате новая точка получает недостаточно энергии, а размер ее ядра оказывается меньше расчетных величин.

Для исключения этого явления инженеры закладывают шаг между центрами не менее 3-4 диаметров электрода. Соблюдение этих норм гарантирует монолитность всей конструкции и предсказуемое поведение металла под нагрузкой.

Слишком большое расстояние также негативно сказывается на качестве изделия, так как между листами могут возникнуть зазоры и волнообразные деформации. Правильный расчет сетки точек обеспечивает равномерное распределение механических напряжений по всей площади стыка. При сварке тонких листов до 1 мм шаг делают меньше для достижения герметичности или высокой жесткости. Если заготовки имеют большую толщину, расстояние увеличивают для компенсации сильных тепловых полей.

Алюминий обладает исключительной теплопроводностью и мгновенно образует на воздухе твердую пленку оксида с высоким электрическим сопротивлением. Для разрушения этого барьера требуются очень мощные импульсы тока, величина которых втрое выше параметров для обычной стали.

Внутренняя структура алюминия размягчается быстро, поэтому станок должен обеспечивать мгновенное нарастание давления для формирования плотного ядра. Малое окно пластичности материала требует ювелирной настройки времени воздействия в сотых долях секунды. Ошибки в регулировках приводят к сквозным прожогам или полному отсутствию сцепления листов.

Поверхность заготовок перед процессом подвергают химическому травлению или механической зачистке щетками. Удаление оксидов стабилизирует сопротивление в зоне контакта и предотвращает искрение в момент подачи энергии. Медные электроды для алюминия часто делают со сферической рабочей поверхностью для лучшей концентрации давления.

В процессе работы частицы вязкого металла быстро налипают на медь, что требует постоянного контроля чистоты инструмента. Использование современного инверторного оборудования с цифровым управлением позволяет успешно сваривать алюминиевые листы толщиной до 4 мм.

Диаметр и глубину провара в контактной сварке определяют с помощью ультразвуковых и магнитных методов контроля. Приборы посылают волны через зону соединения, а по характеру их прохождения вычисляют реальные границы литого ядра.

Диагностика позволяет находить скрытые дефекты вроде «холодных» точек или внутренних раковин без порчи готового изделия. Данные с датчиков передаются на монитор и сравниваются с эталонными значениями для конкретной толщины металла. Точность измерения составляет доли миллиметра.

Дополнительно в процессе производства применяют системы активного мониторинга по параметрам тока и перемещения электродов. Когда ядро начинает расти, металл расширяется и немного раздвигает губки сварочных клещей. Электроника фиксирует это движение и подает сигнал о завершении цикла нагрева в нужный момент. Такая обратная связь гарантирует стабильное качество каждой точки в автоматическом режиме.

Технология позволяет успешно сваривать детали, толщина которых отличается в 3-4 раза. Для достижения качественного результата применяют метод теплового баланса, когда тепловые потоки перераспределяют в сторону более массивной заготовки.

На сторону тонкого листа устанавливают электрод с большей площадью контакта, а к толстой детали прижимают узкий наконечник. Подобная конфигурация концентрирует энергию в глубине металла и предотвращает перегрев тонкой стенки. Правильный подбор диаметра рабочих поверхностей гарантирует симметричное развитие ядра расплава относительно границы раздела.

Иногда для выравнивания условий нагрева используют прокладки из материалов с высоким сопротивлением или меняют полярность тока. Когда разница в сечении слишком велика, время подачи импульса увеличивают при одновременном снижении его амплитуды. Это позволяет теплу плавно проникать вглубь массивной плиты без риска испарения металла тонкого листа.

Нержавеющая сталь требует безупречной чистоты кромок, так как любые инородные включения в шве приводят к потере антикоррозийных свойств. Листы зачищают от следов жира, пыли и отпечатков рук с помощью спиртовых растворов или специальных растворителей. Наличие окислов после лазерной резки также удаляют механическим путем до появления яркого металлического блеска.

Поверхность должна оставаться сухой, потому что влага в зоне контакта вызывает бурное кипение расплава и появление пор. Тщательная подготовка базы обеспечивает стабильность электрического контакта при движении роликовых электродов.

Вязкость нержавейки и ее высокое сопротивление требуют использования пониженных токов при увеличенном времени воздействия. Перед началом работы настраивают стабильный прижим роликов для исключения проскальзывания металла и образования задиров. После завершения сварки швы часто подвергают пассивации для восстановления защитной пленки хрома на поверхности.

Импульсная подача тока позволяет точно контролировать теплоотдачу в зону шва и предотвращает неконтролируемый выплеск расплава. Программа разбивает основной рабочий цикл на несколько коротких вспышек энергии с паузами в сотые доли секунды.

В первый момент происходит предварительный прогрев и разрушение поверхностных пленок для стабилизации сопротивления. Основной импульс формирует литое ядро нужного диаметра, а финальный этап обеспечивает медленное охлаждение металла под давлением. Этот порядок значительно снижает тепловую нагрузку на электроды и продлевает их ресурс при работе на высоких скоростях.

Многоимпульсная сварка особенно эффективна для толстых листов и высокопрочных сплавов, склонных к образованию трещин. Паузы между всплесками тока позволяют температуре распределяться более равномерно, что снижает риск пережога поверхности. Когда сваривают детали с покрытием, первый импульс аккуратно удаляет защитный слой без масштабного разбрызгивания. Электроника современных машин отслеживает параметры каждого импульса и корректирует их в режиме реального времени.

Рабочая поверхность роликовых электродов должна иметь идеальную геометрическую форму и высокую чистоту обработки. Для получения ровного шва на листах используют ролики со сферическим или трапецеидальным профилем края. Малейшие забоины, царапины или налипший металл на окружности приведут к появлению дефектов на поверхности заготовки.

Правку электродов проводят на специальных токарных приспособлениях непосредственно на сварочной машине или в инструментальном цехе. Ширина контактной дорожки должна соответствовать толщине свариваемого металла и проектным требованиям к ширине шва.

В процессе работы медь постепенно изнашивается и диаметр ролика уменьшается, что требует регулярной корректировки настроек скорости вращения. Мастер следит за равномерностью износа обоих дисков для исключения перекосов и неравномерного провара. Своевременная шлифовка рабочей части восстанавливает стабильность тепловыделения и предотвращает искрение при движении.

Для сохранения идеального внешнего вида изделия используют электроды с увеличенной площадью контактной поверхности на лицевой стороне. Когда давление распределяется по большому кругу, глубина следа от наконечника значительно снижается.

Иногда применяют плоские медные подкладки или шины, которые служат общим нижним электродом для нескольких точек одновременно. Эта техника исключает точечную деформацию тонкого металла и предотвращает появление некрасивых ореолов вокруг зоны сварки. Лицевая плоскость остается ровной, что важно для производства мебели, корпусов бытовой техники и элементов интерьера.

Мастер также настраивает параметры давления в гидросистеме так, чтобы оно было минимально достаточным для формирования ядра. Использование импульсных режимов с плавным нарастанием силы прижима помогает избежать резких ударов по поверхности металла. Чистота наконечников играет важную роль, так как любой нагар оставляет темные пятна на блестящей стали. При работе с алюминием на лицевую сторону иногда наклеивают специальную электропроводную ленту для защиты от царапин.

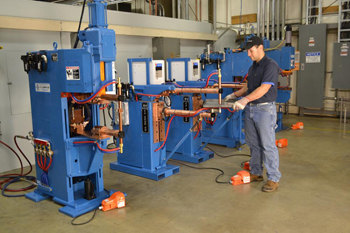

Промышленные машины контактной сварки - потребители огромной импульсной мощности, которая может достигать 100-300 кВт. Кратковременные всплески тока создают серьезную нагрузку на питающую сеть и могут вызывать падение напряжения на соседних участках цеха.

Для стабильной работы оборудования используют отдельные силовые линии с кабелями увеличенного сечения. В системах часто устанавливают конденсаторные накопители или мощные трансформаторы, которые сглаживают пиковые нагрузки. Для исключения перегрева проводки параметры подключения должны строго соответствовать паспортным данным станка.

Современные инверторные установки потребляют энергию более рационально и позволяют снизить требования к сети за счет высокого КПД. Когда на производстве работает одновременно несколько сварочных постов, применяют системы автоматического управления очередностью включения. Это предотвращает одновременный запуск циклов и защищает защитные автоматы от срабатывания.

Контактная точечная сварка считается самым эффективным методом производства арматурных сеток и решеток для строительства. Прутки укладывают крест-накрест и зажимают между массивными плоскими электродами в местах их пересечения. Процесс идет мгновенно, когда ток проходит через контакт двух цилиндрических поверхностей.

Высокое давление пресса обеспечивает плотное прилегание стержней и надежное сплавление металла в узле. Технология в несколько раз производительнее ручной дуговой сварки и не требует использования расходных материалов в виде электродов или проволоки.

Автоматизированные линии позволяют сваривать целые карты сеток шириной до 2-3 метров за один проход портала. Система управления самостоятельно отсчитывает нужный шаг и контролирует качество каждого соединения по параметрам осадки. Полученные каркасы обладают высокой прочностью и сохраняют точную геометрию ячеек при транспортировке и заливке бетона. Механический сдвиг и нагрев не ослабляют структуру арматуры, так как зона воздействия остается локальной.

Рельефная сварка позволяет соединять детали по нескольким точкам одновременно за один рабочий ход пресса. На одной из заготовок, обычно на кронштейне, заранее штампуют небольшие выступы - рельефы круглой или продолговатой формы.

Когда детали сжимают между плоскими широкими электродами, ток концентрируется исключительно в местах этих выступов. Рельефы быстро нагреваются и сминаются, формируя надежные сварные ядра по всему периметру стыка. Подобная технология обеспечивает высокую точность взаимного расположения элементов без использования сложных кондукторов.

Данный метод исключает появление глубоких вмятин на ответных деталях, так как давление распределяется по большой поверхности плит. Скорость сборки узлов по сравнению с последовательной точечной сваркой каждой точки возрастает. Рельефная технология идеально подходит для массового производства автомобильных компонентов, корпусов фильтров и бытовой техники. Прочность соединения получается стабильной, потому что износ плоских электродов происходит крайне медленно и равномерно.
