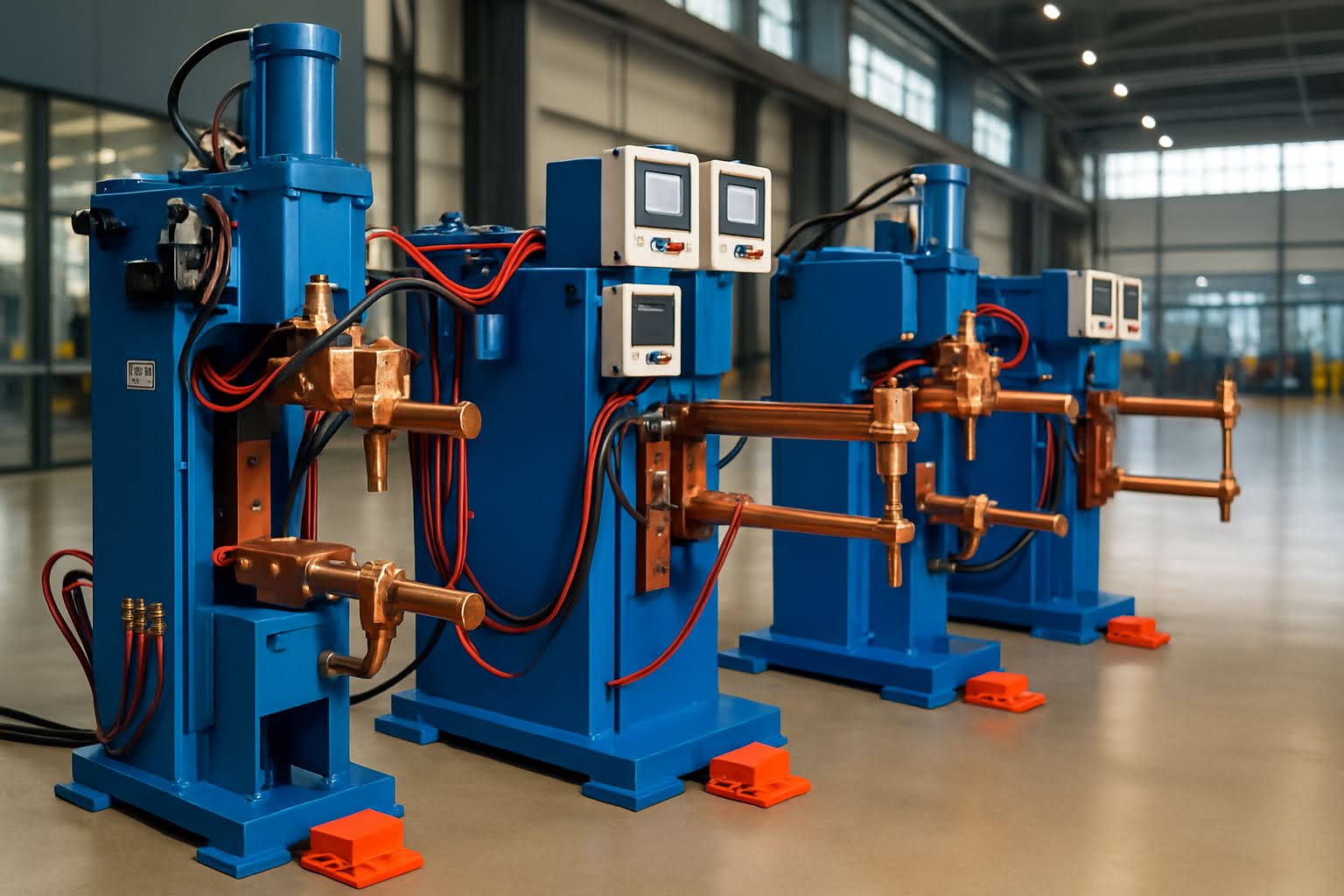

Установки контактной точечной сварки

Для изготовления электродов выбирают специальные сплавы на основе меди с добавлением хрома и циркония, так как чистая медь быстро теряет форму при нагреве выше +150℃. Легирующие элементы повышают твердость наконечников и сохраняют высокую электрическую проводимость, которая необходима для передачи импульса большой силы без потерь энергии.

Электроды из бронзы марки БрХЦр выдерживают тысячи циклов сжатия под давлением до 500 кг, потому что структура металла сопротивляется пластической деформации при пиковых температурах. Если использовать обычные материалы, площадь контакта быстро увеличится и плотность тока упадет ниже уровня для формирования ядра шва. При работе аппарата в режиме высокой интенсивности медная основа отводит избыточное тепло от зоны контакта в систему водяного охлаждения.

Внутренние каналы электродов имеют сложную конфигурацию для обеспечения максимального теплообмена с циркулирующей жидкостью. Наконечники крепят к держателям через конусные соединения, которые гарантируют герметичность и надежный электрический контакт при многократных ударах. Когда поверхность изнашивается, для восстановления исходной геометрии сферы или плоскости ее обрабатывают на фрезерных станках.

Инверторные машины работают на повышенной частоте тока, до 1000 Гц и выше, что позволяет сократить время сварки до нескольких миллисекунд. Технология MFDC обеспечивает равномерное распределение тепла в зоне контакта и предотвращает разбрызгивание расплавленного металла при резком скачке напряжения.

Трансформаторные установки имеют большую массу и потребляют много электроэнергии, потому что используют ток промышленной частоты 50 Гц. Инверторный блок управления корректирует параметры тока каждую миллисекунду, когда электроника фиксирует изменение сопротивления между листами заготовки. Такая скорость реакции гарантирует стабильное качество каждой точки даже при колебаниях напряжения в заводской сети.

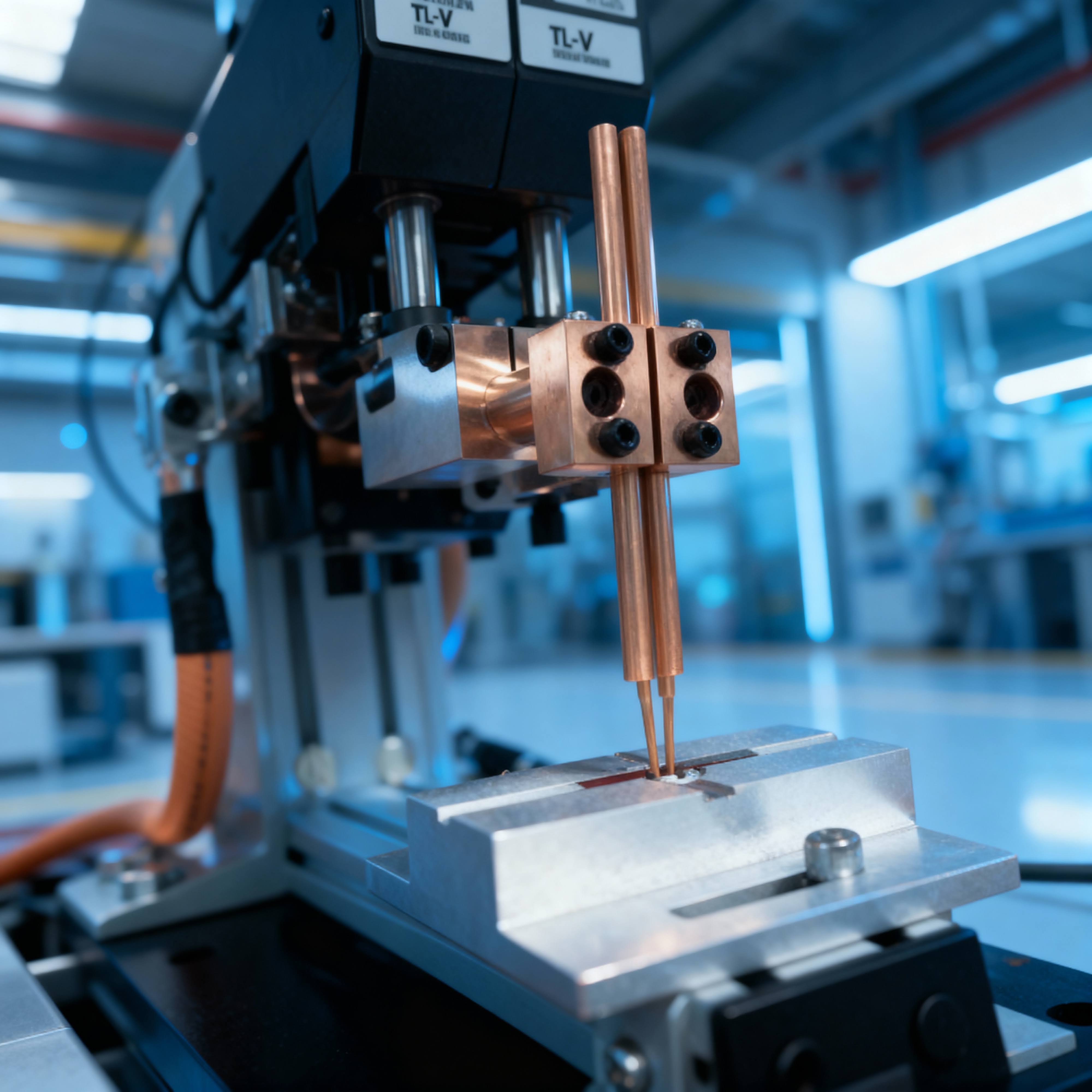

Габариты силового трансформатора в инверторных аппаратах значительно меньше, поэтому их часто встраивают непосредственно в сварочные клещи роботов. Отсутствие громоздких кабелей снижает индуктивные потери и повышает общий коэффициент полезного действия системы до 90%. Оборудование позволяет точно дозировать энергию для сварки тончайших фольг или цветных металлов с высокой теплопроводностью.

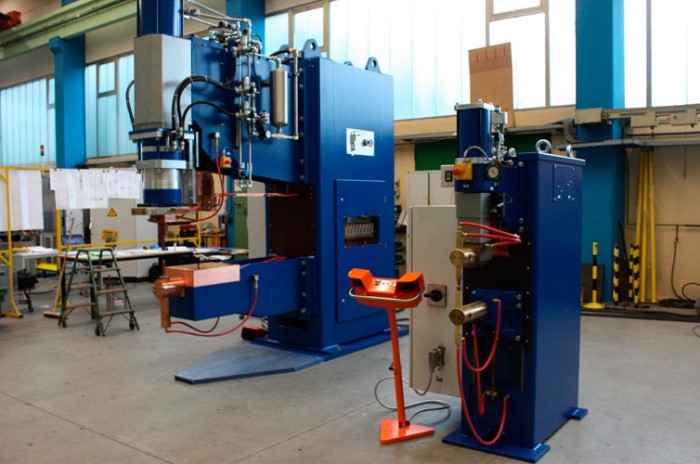

Пневматический цилиндр создает необходимое давление на электроды через систему рычагов или прямой шток, чтобы обеспечить плотное смыкание листов металла. Силу прижима задают через прецизионный регулятор давления, который поддерживает стабильный поток воздуха в рабочей камере.

Если давление будет недостаточным, между листами возникнет воздушный зазор и мощный электрический разряд приведет к прожогу материала. Высокое усилие сжатия уменьшает переходное сопротивление, поэтому для нагрева требуется большая сила тока при сокращении времени импульса. Современные клапаны управляют движением поршня с высокой точностью, когда нужно реализовать многоступенчатый цикл сжатия и проковки шва.

Скорость подвода электродов к заготовке плавно снижают в конце хода, чтобы избежать сильного удара и повреждения поверхности мягких металлов. Демпфирующие устройства внутри цилиндра поглощают энергию отдачи и продлевают ресурс уплотнительных манжет. Когда электроника подает сигнал, пневматика мгновенно сбрасывает давление или переключает его на повышенный уровень для финишного уплотнения ядра шва.

Предварительное сжатие заготовок перед подачей тока необходимо для устранения микроскопических зазоров и выравнивания плоскостей в зоне будущей точки. Время этого этапа настраивают в контроллере с учетом толщины металла и жесткости конструкции, которую собирают на стенде.

Когда электроды сжимают листы, происходит разрушение оксидной пленки и удаление случайных загрязнений из области контакта. Это создает условия для равномерного прохождения тока по всей площади наконечника и предотвращает возникновение локальных перегревов. Если пропустить стадию выдержки под давлением, импульс может пойти по пути наименьшего сопротивления и вызвать внутреннее непроваренное пятно.

Программный модуль позволяет задать паузу между началом сжатия и включением трансформатора, чтобы давление в пневматической системе успело стабилизироваться. Такая задержка исключает искрение при контакте, которое быстро разрушает дорогостоящие медные электроды. Если металл имеет следы коррозии или консервационную смазку, предварительное давление помогает продавить защитный слой для получения стабильной дуги.

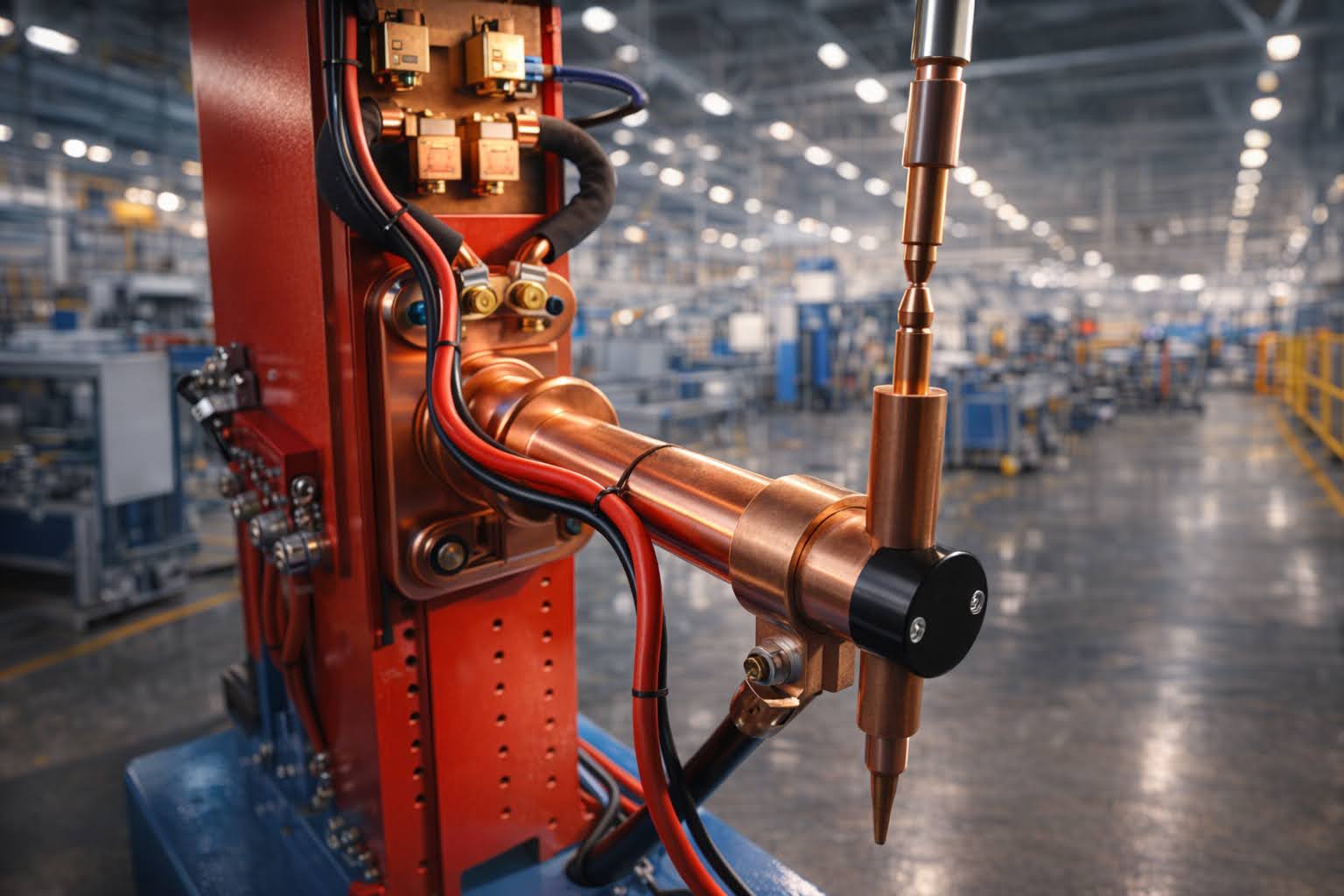

Вторичный контур установки включает массивные шины, держатели и сами электроды, по которым проходит ток силой в десятки тысяч ампер. Без принудительного отвода тепла медные проводники мгновенно разогреются до температуры плавления из-за высокого омического сопротивления в местах соединений.

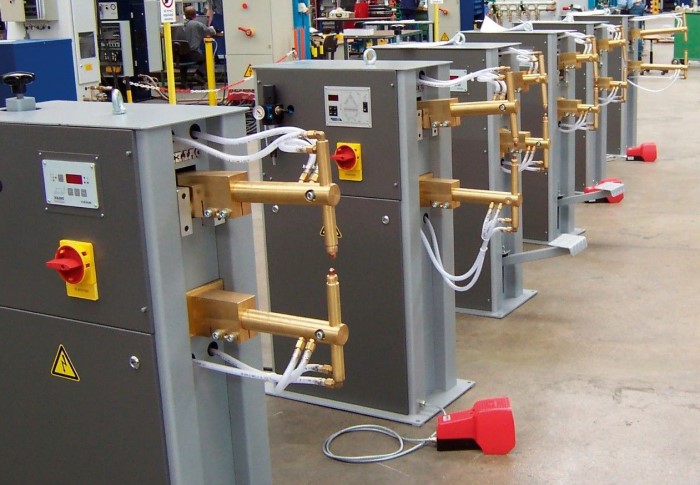

Замкнутая система охлаждения прокачивает воду через полые каналы внутри всех нагруженных узлов, когда установка находится под напряжением. Температура жидкости на выходе не должна превышать +35℃, потому что перегрев ведет к расширению деталей и потере точности позиционирования. Теплообменники с мощными вентиляторами сбрасывают лишнюю энергию в атмосферу или отдают ее в общую заводскую магистраль.

Использование дистиллированной воды предотвращает образование накипи и коррозии внутри тонких трубок, которые подают жидкость к наконечникам. Если каналы забьются минеральными отложениями, поток уменьшится и электроды начнут прилипать к заготовке после каждого импульса. Датчики протока блокируют работу аппарата при падении давления в системе, чтобы избежать теплового разрушения изоляции трансформатора.

Электрические сервоприводы заменяют пневматические цилиндры в современных машинах для обеспечения максимальной скорости и точности хода электродов. Сервомотор позволяет программировать профиль движения штока с точностью до 0.01 мм, когда нужно бережно коснуться поверхности заготовки. Такая система полностью исключает ударные нагрузки, которые деформируют тонкие детали и вызывают быстрый износ медной оснастки.

Усилие сжатия контролируют через параметры тока в обмотках двигателя, что дает возможность менять давление несколько раз за один цикл сварки. Когда металл начинает плавиться и размягчаться, сервопривод мгновенно дожимает электроды для компенсации усадки ядра шва.

Использование электрического привода снижает уровень шума в цехе и экономит до 50% энергии по сравнению с компрессорным оборудованием. Система управления запоминает высоту каждой точки, поэтому холостой ход сокращают до минимума для повышения производительности. Сервоприводы работают стабильно при любых температурах, а пневматика может подводить из-за замерзания конденсата или износа резиновых уплотнений. Возможность плавной остановки и быстрого разгона позволяет выполнять сложные траектории при сварке объемных конструкций.

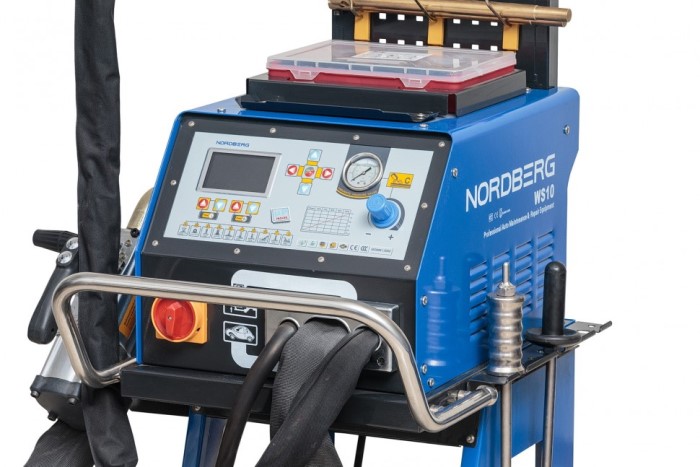

Микропроцессорный контроллер регулирует длительность и форму сварочного импульса с точностью до одного периода частоты сети. Блок управления позволяет реализовать сложные алгоритмы нагрева, когда ток подают сериями с короткими паузами для стабилизации температуры. Такая модуляция предотвращает перегрев поверхности и способствует формированию плотной структуры металла внутри соединения.

Контроллер автоматически корректирует мощность при изменении сетевого напряжения, чтобы каждая точка имела одинаковый диаметр и глубину проплавления. Интуитивно понятный интерфейс позволяет быстро настраивать параметры под разные типы стали, алюминия или титана без долгих расчетов.

Система мониторинга в реальном времени сравнивает текущие показатели тока с эталонными значениями и подает сигнал при обнаружении отклонений. Если между электродами попала окалина или грязь, автоматика увеличит время нагрева или остановит цикл для очистки поверхности. Блок памяти хранит данные о количестве выполненных операций, что помогает планировать техническое обслуживание и замену расходных материалов.

Проковка — выдержка заготовки под давлением электродов сразу после отключения сварочного тока до полного застывания металла. Этот этап необходим для измельчения зерна в структуре ядра шва и предотвращения появления внутренних пустот или усадочных раковин. Когда металл находится в пластичном состоянии, механическое усилие уплотняет его и формирует прочное межатомное соединение по всей площади контакта.

Проковка снимает остаточные термические напряжения, которые могут привести к деформации изделия или появлению трещин при эксплуатации. Время выдержки зависит от массы деталей и обычно составляет от 0.1 до 0.5 секунды для средних толщин проката.

Если убрать давление слишком рано, разогретый металл расширится и связь между листами ослабнет, что снизит предел прочности соединения на разрыв. В автоматических линиях усилие проковки может превышать сварочное давление для достижения максимальной плотности кристаллической решетки. Функция особенно важна при работе с легированными сталями, которые склонны к образованию хрупких фаз при быстром охлаждении.

Эффект шунтирования возникает, когда часть сварочного тока уходит через уже готовые соседние точки, что снижает энергию нагрева в рабочей зоне. Оборудование компенсирует эти потери за счет автоматического увеличения силы импульса или времени его воздействия на металл. Блок управления рассчитывает расстояние между электродами и вносит поправки в программу сварки согласно технологическим картам.

Для минимизации этого явления выбирают оптимальный шаг расположения точек, который исключает избыточное перераспределение электрических потоков. Если детали имеют сложную форму, применяют специальные диэлектрические вставки в оснастку для изоляции нерабочих участков станины.

Использование высокочастотных индукторов в инверторных аппаратах также помогает уменьшить влияние шунта за счет концентрации энергии в центре пятна контакта. Оператор должен строго соблюдать последовательность наложения швов, чтобы каждая последующая точка получала достаточное количество тепловой энергии. Когда проводят сварку многослойных пакетов, система контроля отслеживает общее сопротивление цепи и вносит коррективы в режиме онлайн.

Мобильные клещи соединяют с трансформатором гибкими кабелями или имеют встроенный силовой блок, что позволяет перемещать их вокруг крупногабаритной заготовки. Оснастку подвешивают на пружинных балансирах, которые компенсируют вес оборудования и обеспечивают легкость манипуляций в любом направлении.

Такая конструкция незаменима при сборке автомобильных кузовов, вагонов или корпусов бытовой техники на конвейерных линиях. Клещи могут иметь разную форму плеч — для доступа в глубокие ниши или под углом к плоскости листа. Встроенная панель управления позволяет менять режимы сварки без возвращения к основному шкафу с электроникой.

Гироскопические подвесы обеспечивают вращение инструмента на 360 градусов, что исключает перекручивание шлангов охлаждения и силовых проводов. Пневматический или гидравлический привод встроен непосредственно в корпус клещей для обеспечения быстрого цикла сжатия. Использование подвесного оборудования повышает производительность труда, если деталь слишком тяжелая для перемещения вручную по столу стационарного аппарата.

Сварка оцинкованной стали требует повышенной силы тока и специального режима предварительного нагрева для выжигания слоя цинка в зоне контакта. Пары этого металла имеют высокую электрическую проводимость, что увеличивает площадь пятна и снижает плотность энергии для плавления стали. Блок управления подает короткий предварительный импульс, который испаряет защитное покрытие, и только затем включает основной сварочный цикл.

Электроды для таких работ изготавливают из сплавов с добавлением алюминия или вольфрама для предотвращения их быстрого загрязнения продуктами сгорания цинка. Регулярная автоматическая очистка наконечников скребками позволяет сохранять стабильность процесса в течение долгого времени.

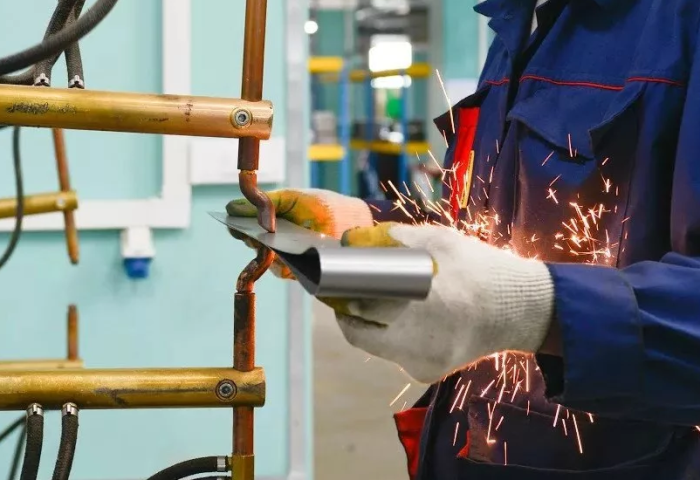

Температура плавления цинка значительно ниже, чем у железа, поэтому при сварке часто возникает обильное искрение и выделение белого дыма. Вытяжные системы должны эффективно удалять эти испарения из рабочей зоны для обеспечения безопасности и видимости процесса. Давление электродов устанавливают на 20% выше стандартных значений, чтобы продавить мягкий слой покрытия и обеспечить надежный контакт. Качество шва на оцинковке проверяют на отсутствие пор, которые могут появиться из-за газов, запертых внутри расплава.

В процессе работы медные наконечники неизбежно деформируются, обгорают и покрываются слоем нагара, что меняет геометрию контактного пятна. Устройство автоматической правки представляет собой небольшую фрезерную головку, которая периодически очищает и калибрует поверхность электродов без их демонтажа.

Программа задает цикл правки через определенное количество точек, чтобы поддерживать идеальную сферу или конус наконечника. Это гарантирует постоянство плотности тока и исключает риск непровара из-за увеличения площади контакта. Фрезы изготавливают из твердых сплавов, которые легко снимают тонкий слой меди вместе с налипшими частицами стали или цинка.

Использование системы правки сокращает время простоя оборудования, когда оператору не нужно вручную зачищать электроды напильником или абразивом. Точная обработка сохраняет ресурс оснастки, так как при автоматическом подходе снимают только минимально необходимый объем металла. Стружку собирают в специальный контейнер с помощью вакуумного отсоса. После правки контроллер автоматически корректирует вылет электродов для компенсации изменения длины штока.

Современные установки оснащают адаптивными системами контроля, которые анализируют динамическое сопротивление и падение напряжения во время каждого импульса. Электроника сравнивает полученную кривую нагрева с эталонным графиком из базы данных и мгновенно корректирует параметры тока.

Если в процессе плавления происходит выплеск металла, датчики фиксируют резкое изменение давления и помечают данную точку как потенциально дефектную. Инфракрасные камеры могут отслеживать температуру поверхности, чтобы не допустить перегрева и деформации заготовки. Все данные передают на центральный сервер, где формируется отчет о качестве продукции для службы технического контроля.

Ультразвуковые датчики, встроенные в электроды, позволяют проверять размер и структуру сформированного ядра шва без разрушения детали. Система оповещает оператора о необходимости замены расходных материалов, когда показатели начинают выходить за границы установленных допусков. Визуальный контроль с помощью лазерных сканеров проверяет геометрию готового узла и точность расположения всех сварных соединений.
