Круг нержавеющий

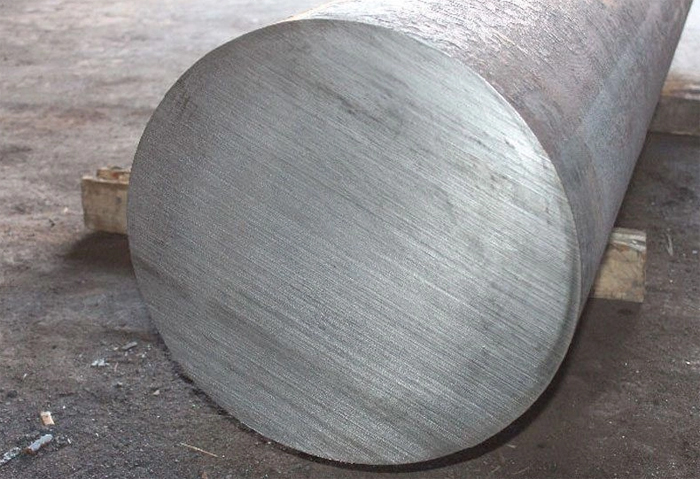

Допуски по квалитетам h9 или h11 определяют точность внешнего диаметра прутка и его отклонение от идеального круга. Калиброванный прокат по группе h9 имеет очень малые погрешности, поэтому его выбирают для установки в прецизионные подшипники или втулки. При производстве такого металла заготовку пропускают через калибровочные вальцы в холодном состоянии.

Процесс позволяет получить идеально ровную поверхность, которая не требует дополнительной проточки на токарном станке. Когда пруток зажимают в цанговый патрон, биение инструмента сводят к минимуму. Высокая точность калибровки гарантирует легкую сборку сложных узлов в точном приборостроении. Сталь сохраняет стабильные размеры по всей длине шестиметрового отрезка, что исключает заклинивание механизмов.

Группа точности h11 допускает более широкие границы отклонений по диаметру, поэтому такой круг стоит дешевле аналогов из высокой группы. Его закупают как сырье для последующей грубой механической обработки или для изготовления строительных крепежей. Поверхность здесь может иметь небольшие шероховатости, так как основной упор делают на прочностные качества сплава.

Прутки h11 изготавливают методом горячей прокатки с последующим травлением для удаления темной окалины. Если проект не требует микронной точности посадки деталей, то выбор данной группы помогает снизить общую стоимость заказа.

Для скоростной обработки на автоматических линиях лучше всего подходит марка стали AISI 303. В состав этого сплава добавляют серу или фосфор, чтобы улучшить ломкость стружки в зоне резания. Когда резец проходит по поверхности такого круга, стружка не наматывается на деталь длинными спиралями. Свойство предотвращает перегрев инструмента и позволяет увеличивать подачу в несколько раз без риска поломки оборудования.

Скорость производства мелких метизов из такой стали возрастает на 40% по сравнению со стандартными марками. Прутки AISI 303 имеют гладкую поверхность и не требуют сложной финишной полировки после завершения проточки. Металл сохраняет высокую коррозионную стойкость в обычных атмосферных условиях.

Сталь марки AISI 304 обладает более высокой вязкостью, поэтому ее обработка требует применения мощного охлаждения и специальных режимов резания. Если использовать обычные сверла, то металл быстро закаляется и тупит режущую кромку. По этой причине 304-ю марку выбирают для деталей, которые требуют последующей сварки или глубокой вытяжки.

Поверхность прутка после горячей прокатки покрыта слоем окислов, который удаляют методом химического травления в кислотных ваннах. Металл погружают в раствор из азотной и плавиковой кислот на строго определенное время. Кислота растворяет темную корку и обнажает чистую структуру нержавеющей стали. После этой процедуры круг приобретает однородный матовый серый оттенок и становится пригодным для дальнейшей обработки.

Травление не только улучшает внешний вид изделия, но и восстанавливает защитные свойства оксидной пленки хрома. Затем заготовки тщательно промывают водой под высоким давлением и обрабатывают щелочным раствором для нейтрализации остатков реагентов.

Второй способ очистки подразумевает механическую обточку или шлифовку поверхности на бесцентрово-шлифовальных станках. Метод выбирают для получения калиброванного проката с высокой точностью диаметра. Абразивные круги снимают верхний слой металла вместе со всеми дефектами и неровностями прокатки. В результате пруток приобретает светлый металлический блеск и идеальную геометрическую форму.

В медицине применяют специальные марки нержавеющей стали с очень низким содержанием углерода и вредных примесей. Марка AISI 316LVM проходит процесс электрошлакового переплава для достижения максимальной чистоты сплава. Металл обладает полной биосовместимостью и не вызывает аллергических реакций при контакте с живыми тканями организма. Из такого круга изготавливают хирургические инструменты, штифты для фиксации костей и элементы суставных протезов.

Прутки имеют зеркальную полировку, которая исключает накопление бактерий на поверхности изделий. Высокая прочность материала позволяет деталям выдерживать значительные механические нагрузки внутри тела. Сплав не магнитится, поэтому пациенты могут безопасно проходить обследование на томографах. Производство медицинского круга контролируют по самым жестким стандартам качества. Каждую партию проверяют на отсутствие внутренних пустот и неметаллических включений с помощью ультразвука.

Нержавеющая сталь 12Х18Н10Т также находит применение в производстве стоматологического инструмента и лабораторного оборудования. Она выдерживает многократную стерилизацию в автоклавах при температуре +134℃ и не теряет блеска.

Массивные прутки большого диаметра остывают медленнее тонких заготовок из-за низкой теплопроводности нержавеющей стали. Когда круг диаметром 100 мм погружают в охлаждающую среду, тепло из центральной части сечения уходит долго. Это может привести к неравномерному распределению твердости по всему объему металла. Внутренние слои стали могут остаться слишком мягкими, а поверхность приобрести хрупкость.

Для качественной термообработки толстых кругов используют специальные режимы нагрева и интенсивное перемешивание закалочной жидкости. Специалисты подбирают время выдержки в печи так, чтобы весь массив прогрелся до температуры +1050℃. Правильное охлаждение гарантирует стабильность механических свойств изделия.

Тонкие круги диаметром до 10 мм остывают почти мгновенно даже при охлаждении на спокойном воздухе. Быстрая потеря тепла фиксирует аустенитную структуру, которая обеспечивает максимальную коррозионную стойкость. Если нарушить технологию охлаждения, в металле могут возникнуть внутренние напряжения и микротрещины. Это приведет к искривлению длинных прутков и сделает их непригодными для точной обработки.

Стандартная длина стальных прутков на металлургических предприятиях обычно составляет от 3 до 6 м. Такие габариты удобны для транспортировки в кузовах обычных грузовых автомобилей и для хранения на складских стеллажах. Но современное оборудование позволяет выпускать круги длиной до 12 м — под индивидуальный заказ для масштабных проектов.

Длинные заготовки требуются для изготовления цельных валов в судостроении или колонн в химическом машиностроении. При перевозке таких изделий используют прицепы-длинномеры и специальные ложементы для предотвращения прогиба металла. Вес одной пачки может достигать 5 т, поэтому разгрузку проводят только с помощью мощных кранов.

Тонкий круг диаметром до 8 мм часто производят в виде непрерывной нити и сматывают в бухты. Длина металла в одном мотке может составлять несколько сотен метров, что выгодно для автоматических производств. Бухты занимают меньше места и позволяют снизить количество остатков при нарезке заготовок в размер. Перед обработкой такой металл пропускают через правильные машины для придания ему идеальной прямолинейности.

Жаропрочные марки нержавеющей стали типа 20Х23Н18 или AISI 310S специально создают для работы при нагреве до +1100℃. Эти сплавы содержат большое количество никеля и хрома, которые препятствуют образованию окалины и сохраняют твердость металла. Круг из такой стали используют для изготовления лопаток турбин, деталей печей и камер сгорания двигателей.

Обычная сталь при высокой температуре быстро окисляется и теряет несущую способность, а жаропрочный прокат остается стабильным. Металл сопротивляется ползучести, поэтому детали не меняют свои геометрические размеры под постоянным давлением. Это важно для безопасности энергетических установок.

При длительном нагреве структура стали может претерпевать изменения, которые влияют на ее магнитные свойства и вязкость. Инженеры учитывают температурный коэффициент расширения при проектировании узлов с минимальными зазорами. Для защиты от перегрева поверхность деталей иногда покрывают специальными керамическими составами.

Расчет диаметра вала проводят на основе максимального крутящего момента и допустимого напряжения на сдвиг для выбранной марки стали. Инженеры используют формулы сопротивления материалов, где учитывают коэффициент запаса прочности 1.5 или 2.0. Если вал имеет большую длину, его также проверяют на критическую частоту вращения для исключения опасных резонансных вибраций. Увеличение диаметра всего на 10% повышает жесткость конструкции на кручение почти в полтора раза.

Квадратный корень из момента определяет минимально допустимое сечение прутка. Точные данные о пределе текучести стали берут из справочников или заводских сертификатов.

Важно учитывать наличие шпоночных пазов или резьбовых участков, которые служат концентраторами напряжений в металле. В этих зонах диаметр круга должен иметь запас, чтобы исключить появление усталостных трещин. Если вал работает в агрессивной среде, закладывают прибавку на естественный износ и возможную точечную коррозию. Слишком толстый круг избыточно утяжеляет механизм и повышает нагрузку на подшипниковые узлы.

Искровая проба служит быстрым методом идентификации группы стального сплава при отсутствии лабораторного оборудования. Металл прижимают к вращающемуся абразивному кругу и внимательно наблюдают за формой и цветом летящего потока искр. Искровая проверка не портит заготовку и требует всего несколько секунд времени.

Нержавеющая сталь 300-й серии дает короткий и редкий сноп искр темно-красного или соломенного цвета. Искры почти не имеют разветвлений на концах, что свидетельствует о низком содержании углерода и большом количестве никеля. Метод позволяет мгновенно отличить аустенитный прокат от обычного черного металла, который дает яркий и длинный поток со множеством вспышек.

Мартенситные нержавеющие стали 400-й серии при контакте с абразивом образуют более обильный и светлый сноп с характерными звездочками. Это происходит из-за более высокого содержания углерода, который активно сгорает в потоке воздуха. По форме искр опытный специалист может определить примерное содержание хрома в прутке.

Процедуру проводят в затененном месте для лучшей видимости всех деталей светового пучка. Искровая проба является лишь предварительным тестом и не заменяет полноценный спектральный анализ состава.

Прокат типа «серебрянка» — калиброванные прутки с зеркально гладкой поверхностью и очень высокой точностью по квалитетам h6 или h7. Такую сталь получают методом бесцентрового шлифования и последующей полировки горячекатаных заготовок. На поверхности полностью отсутствуют любые дефекты, риски или следы окалины.

Круг «серебрянка» используют для изготовления шпинделей станков, игл форсунок и точных измерительных инструментов. Идеальная геометрия позволяет устанавливать такие детали в механизмы без дополнительной механической обработки. Металл обладает стабильными свойствами по всей глубине сечения, так как калибровка снимает все поверхностные напряжения.

Высокий класс отделки обеспечивает деталям минимальный коэффициент трения и высокую износостойкость в парах скольжения. Слой хрома на поверхности остается неповрежденным, что гарантирует максимальную защиту от атмосферной коррозии. Прутки «серебрянки» поставляют в специальной смазке и индивидуальной бумажной упаковке для предотвращения случайных царапин.

Металл имеет очень презентабельный вид, поэтому его часто выбирают для лицевой фурнитуры в мебельном дизайне.

Для контроля внутренней целостности металла на металлургических заводах применяют ультразвуковую дефектоскопию в автоматическом режиме. Специальный датчик перемещают вдоль вращающегося круга, а прибор анализирует прохождение звуковых волн сквозь массив стали. Если внутри прутка есть воздушная раковина, трещина или включение шлака, волна отразится от препятствия и вернется на экран.

Метод позволяет обнаружить мельчайшие дефекты размером менее 1 мм на глубине до нескольких десятков сантиметров. Проверка гарантирует, что вал не сломается внезапно под действием сильной вибрации или крутящего момента.

Визуальный осмотр торцов круга также помогает выявить признаки «рыхлой» сердцевины или осевой рыхлости, которые возникают при нарушении режимов разливки стали. В ответственных отраслях типа атомной энергетики используют рентгенографический контроль для получения четкого снимка внутренней структуры.

Химическое травление среза прутка (макроанализ) наглядно показывает распределение легирующих элементов и чистоту зерен металла. Отсутствие внутренних напряжений проверяют методом магнитного контроля для исключения зон с измененной кристаллической решеткой.
