Профнастил окрашенный

Стандартизация оттенков позволяет добиваться полной идентичности цвета для материалов из разных партий и заводов. Немецкая система RAL включает более 200 базовых вариантов и находит применение во всех отраслях промышленности. Кодировка здесь состоит из четырех цифр, где первая указывает на серию основного тона.

Финский каталог RR специализируется исключительно на кровельных и фасадных решениях, потому что его палитра максимально приближена к природным краскам северных регионов. Индексы этой системы содержат 2 цифры и часто соответствуют цветам натурального камня или древесины.

Проектировщики совмещают два стандарта при создании гармоничных архитектурных ансамблей. Выбор конкретной шкалы зависит от производителя стального проката и типа используемого полимерного состава. Листы с маркировкой RAL более универсальны, так как к ним легче подобрать доборные элементы и краску для ретуши. Стандарт RR чаще применяют для премиальных покрытий на основе полиуретана.

Химический состав пигментов в обеих системах гарантирует стабильность цвета в течение многих лет. Точное совпадение оттенка проверяют при естественном освещении по эталонным картам.

Стабильность декоративного слоя зависит от наличия в его составе специальных светостабилизаторов и химической природы пигмента. Полиуретановые базы демонстрируют максимальную устойчивость к жесткому солнечному излучению, потому что их молекулярная сетка не разрушается под действием фотонов. Полиэстер имеет более низкий порог выносливости и начинает терять блеск через 5 или 7 лет пребывания под прямыми лучами.

Пигменты красного и синего спектра выгорают быстрее коричневых или серых тонов. Особые добавки поглощают энергию ультрафиолета и превращают её в тепловую энергию без повреждения структуры пластика.

Плотная пленка полимера надежно защищает стальной сердечник от перегрева и теплового старения. Цвет остается насыщенным благодаря процессу полимеризации при температуре +200℃ на этапе производства. Этот процесс создает инертный слой, который не вступает в реакции с кислородом воздуха. Качественное напыление исключает появление белесого налета и эффекта меления поверхности. В регионах с высокой солнечной активностью выбирают покрытия класса RUV4 для гарантии долговечности отделки.

Места среза стального полотна требуют немедленной обработки для предотвращения развития торцевой коррозии. В процессе резки обнажается стальной сердечник, который быстро окисляется при контакте с влагой. Для герметизации торца используют специальные ремонтные эмали холодного отверждения в аэрозолях или флаконах.

Пигмент подбирают точно по номеру основного цвета, чтобы место защиты не выделялось на фоне листа. Плотная пленка состава перекрывает доступ кислорода к железу и останавливает разрушение металла в самом начале.

Электрохимическая защита цинкового слоя под полимером тоже помогает сдерживать ржавчину на кромках за счет катодного эффекта, но при большой толщине стали действия цинка для полной безопасности недостаточно. Режущий инструмент должен быть идеально острым для исключения рваных краев и заусенцев.

Качественный срез позволяет краске ложиться ровным слоем без пузырей и отслоений. Мастер наносит защитный состав в два прохода после полного обезжиривания поверхности.

Слой полимерного покрытия на поверхности металла работает как мягкий акустический фильтр для звуковых колебаний. Плотная пленка пластизоля толщиной 200 мкм гасит энергию ударов капель дождя значительно эффективнее тонкого полиэстера 25 мкм. Вязкая структура материала поглощает часть звуковой волны и препятствует возникновению резонанса стального листа.

Профнастил с массивным защитным панцирем издает глухой и тихий звук при осадках. Тонкие листы без качественной отделки вибрируют сильнее и создают дискомфорт внутри помещений. Эти факторы учитывают при проектировании мансардных этажей жилых домов.

Для максимального снижения шума применяют листы с текстурированной поверхностью, которая разбивает потоки воды. Плотное прилегание профнастила к обрешетке через уплотнительные ленты также снижает передачу вибраций на каркас. Использование звукоизоляционных матов в кровельном пироге дополняет работу внешнего покрытия.

Таким образом, толстостенный полимер не только защищает от ржавчины, но и повышает общий комфорт эксплуатации здания. Суммарный вес краски на квадратном метре остается небольшим, поэтому нагрузка на стропила не растет.

Современный окрашенный прокат обладает высокой эластичностью и позволяет выполнять сложные операции по формовке деталей. Полимерный слой растягивается вместе с металлом без образования микротрещин и зон отслоения. Способность покрытия к деформации проверяют тестом на изгиб вокруг оправки малого радиуса.

Листы с полиэстером или полиуретаном выдерживают гиб на 180 градусов при условии соблюдения температурного режима в цехе. Оптимальная температура для работы с окрашенной сталью составляет от +18℃ до +25℃. В холодном состоянии пластик становится хрупким и может лопнуть на ребре сгиба.

Процесс гибки на станках требует чистоты рабочих поверхностей инструмента для исключения царапин. Использование защитных пленок на валках и матрицах предотвращает механическое повреждение декоративного панциря. Плотная адгезия грунта к цинку гарантирует сохранение целостности защиты в зонах максимального напряжения. Металл сохраняет свои антикоррозийные свойства в местах деформации, так как пленка остается герметичной.

Для ремонта поврежденных участков применяют методику локального подкрашивания специальными составами. Зону дефекта очищают от пыли и обезжиривают спиртом для обеспечения хорошего сцепления слоев.

На обнаженный металл наносят каплю антикоррозийного грунта при помощи тонкой кисти. После высыхания грунта поврежденное место заполняют цветной эмалью, которая соответствует основному оттенку по RAL. Ее накладывают в несколько слоев до полного выравнивания плоскости декоративного покрытия. Плотная пленка ремонтного состава защищает стальной сердечник от моментального ржавления.

Важно проводить реставрацию сразу после обнаружения дефекта для блокирования подслойной коррозии. Если влага успеет попасть под края заводской краски, площадь повреждения начнет быстро расти. Современные ремонтные наборы обладают высокой атмосферостойкостью и не смываются дождем. После отверждения место ремонта становится практически незаметным с расстояния в несколько метров.

Окрашенная поверхность листа служит дополнительным барьером, но основную защиту в точках прокола обеспечивает качественный крепеж. При вкручивании самореза металл разрывается и стальной сердечник вступает в контакт с атмосферой. Полимерный слой вокруг отверстия плотно прижимается шайбой с уплотнителем из EPDM-резины.

Эта прокладка герметизирует узел крепления и не дает влаге проникать внутрь соединения. Сама краска на листе препятствует распространению ржавчины от краев отверстия в стороны под покрытие. Плотная адгезия материала к цинку блокирует капиллярный эффект затягивания воды.

Выбор саморезов с порошковой покраской головки исключает появление рыжих потеков из-под крепежа. Цветное покрытие на болтах имеет высокую твердость и не скалывается при работе шуруповерта. Но если использовать некачественный крепеж без резинки, коррозия начнется уже через один сезон. Полимерная пленка на листе выдерживает давление пресс-шайбы без образования трещин. Металл под защитой остается стабильным в течение 25 лет при условии ежегодного осмотра состояния уплотнителей.

Оттенок профнастила определяет коэффициент поглощения солнечной энергии и степень нагрева поверхности. Темные цвета (черный, темно-синий, шоколадный) поглощают до 90% лучистой энергии и могут разогреваться до +80℃. Светлые листы (белый, бежевый, серебристый) отражают основную часть спектра и остаются холоднее на 20 или 30 градусов. Высокая температура на поверхности металла передается внутрь помещений через конструктивные элементы.

При выборе темной кровли возрастают затраты на кондиционирование воздуха в жилых комнатах мансарды. Но полимерные покрытия с эффектом «холодного пигмента» содержат добавки, которые отражают инфракрасное излучение даже при темном оттенке. Такие материалы позволяют сохранять эстетику без избыточного перегрева здания.

Плотная пленка краски защищает сталь от термических деформаций, которые могут вызвать ослабление крепежа. Постоянные циклы нагрева и охлаждения не должны приводить к потере эластичности пластика.

Покрытия на основе полиэстера обладают умеренной химической стойкостью и могут пострадать от контакта с агрессивными реагентами. Концентрированные кислоты и сильные щелочи вызывают быстрое разрушение полимерных связей и появление матовых пятен. Органические растворители на базе ацетона или толуола растворяют краску, делая её липкой и мягкой. Если на поверхность попадет цементный раствор или известь, их нужно смывать немедленно до момента застывания. Щелочная среда строительных смесей провоцирует обесцвечивание пигмента и снижение адгезии.

В прибрежных районах соленый туман медленно разъедает тонкий слой полиэстера, поэтому для таких мест выбирают PVDF. Плотная структура полимера также боится длительного воздействия птичьего помета, который содержит едкие органические соединения. Состав со временем может изменить цвет в местах накопления таких загрязнений. Регулярная промывка фасада чистой водой под низким давлением нейтрализует влияние вредной химии.

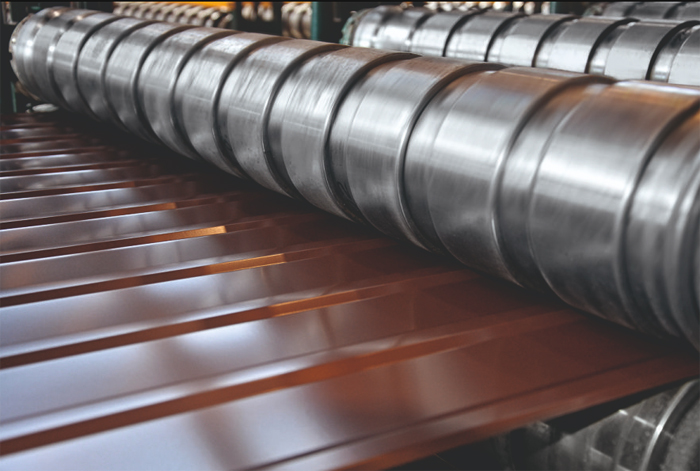

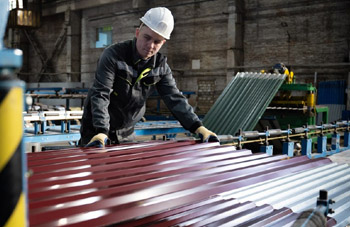

Геометрия профнастила включает в себя множество углов и радиусов, где напряжение материала достигает пиковых значений. При производстве листов методом Coil Coating краска наносится на плоскую полосу до момента её профилирования в станке. Эта технология требует использования составов с исключительной адгезией и пластичностью.

Слой полимера должен выдерживать многократные деформации в валках без разрывов и шелушения. Плотная связь грунта с цинковым основанием предотвращает отслоение пигмента на вершинах и в прогибах волны.

Если на ребрах профиля возникают микроскопические трещины, это свидетельствует о низком качестве стали или нарушении рецептуры краски. Подобные дефекты становятся входами для влаги и причинами быстрого ржавления конструкции. Качественные листы проходят проверку на адгезию после каждого цикла штамповки. Покрытие должно сохранять монолитность даже при изготовлении высокого несущего профиля Н75 или Н114.

Высокая скорость вращения диска болгарки создает в зоне контакта критическую температуру, которая превышает +1000℃. В результате термического удара полимерный слой мгновенно обугливается и теряет свои защитные свойства вдоль линии реза. Слой цинка под краской испаряется, оставляя стальной сердечник полностью открытым для атмосферной влаги.

Раскаленные частицы металла и абразива разлетаются по всей поверхности листа и вплавляются в декоративное покрытие. Эти микроскопические точки становятся очагами точечной коррозии, которые уже через пару лет превратят красивый фасад в ржавое полотно.

Для раскроя окрашенного проката применяют только холодные методы резки при помощи ножниц или специальных пил. Такой подход сохраняет физико-химическую структуру всех слоев антикоррозийного щита. Использование просечных электроножниц обеспечивает ровную кромку без деформации гофры. После механического разделения листов кромки обрабатывают лаком для полной герметизации стыков. Чистый холодный рез исключает появление искр и сохраняет первозданный вид полимерного панциря.

Для поддержания яркости цвета и чистоты поверхностей используют обычную воду с добавлением нейтральных моющих средств. Струя воды под умеренным давлением смывает дорожную пыль, пыльцу и следы копоти без повреждения пластика. Плотная структура полимера не впитывает загрязнения, поэтому поверхности легко возвращают первоначальный блеск после простого ополаскивания.

Нельзя применять металлические щетки, жесткие губки и скребки, так как они оставляют на лаке мелкие борозды. Протирка мягкой ветошью из микрофибры помогает удалить сложные пятна от масел или насекомых.

Регулярная мойка фасада дважды в год предотвращает накопление солей и сажи, которые могут вызвать химическое старение пленки. Движения при очистке должны идти сверху вниз для исключения образования грязных разводов и потеков. Применение сильных щелочных составов для автомоек требует осторожности и обязательной проверки на незаметном участке листа.
