Профнастил

Буквенные индексы в маркировке продукции указывают на приоритетную сферу использования профилированных листов и определяют их конструктивные возможности.

Литера С обозначает стеновой материал, который имеет небольшую высоту гофры и применяется для облицовки вертикальных поверхностей или возведения легких ограждений. Эти листы отличаются малым весом и удобством в монтаже, так как они не создают большой нагрузки на несущий каркас здания.

Профиль с маркировкой Н называют несущим, потому что он обладает максимальной жесткостью за счет большой высоты волны и дополнительных ребер усиления вдоль граней трапеции. Такие изделия выдерживают колоссальные статические нагрузки, поэтому их выбирают для устройства междуэтажных перекрытий и несъемной опалубки фундаментов.

Буквы НС указывают на универсальность проката, который одинаково эффективно работает на скатных крышах и в качестве фасадной отделки промышленных цехов.

Цифровое значение сразу после букв сообщает о высоте трапеции в миллиметрах, что прямо влияет на момент инерции сечения. Например, С8 имеет волну высотой 8 мм, а мощный профиль Н114 характеризуется гофрой в 114 мм. Дополнительные параметры в полном коде описывают полезную ширину полотна после укладки внахлест и толщину стальной заготовки.

При покупке материала учитывают два значения ширины: габаритную и полезную (рабочую). Полная ширина листа соответствует фактическому размеру стальной заготовки после прохождения через вальцы станка. Рабочая всегда меньше общего значения, потому что монтаж листов проводят с обязательным боковым нахлестом в одну или две волны.

Разница между этими параметрами обычно составляет от 40 до 80 мм в зависимости от геометрии профиля и высоты трапеции. Для расчета необходимого количества единиц продукции инженеры используют именно полезную ширину, чтобы полностью перекрыть площадь ската или длину забора без образования щелей.

Чтобы определить нужное число листов, общую длину поверхности делят на рабочую ширину одного элемента и округляют результат в большую сторону. Тщательный расчет предотвращает нехватку металла на строительном объекте и сокращает объем лишних обрезков. Нахлест обеспечивает герметичность стыков и защищает внутреннее пространство конструкций от проникновения влаги при сильном боковом ветре. Широкие полки профиля позволяют выполнять соединение саморезами точно в центр гребня или в прогиб волны в соответствии с технологической картой.

Высота гофры определяет геометрический момент инерции сечения и напрямую влияет на сопротивление листа изгибающим нагрузкам. Чем выше трапеция, тем большее расстояние разделяет крайние точки сжатого и растянутого слоев металла в профиле. Эта особенность позволяет металлу выдерживать значительный вес снега или технологического оборудования без остаточной деформации стали.

Листы с высотой волны 8-10 мм обладают минимальной жесткостью и применяются только для декоративной отделки. Прокат с гофрой от 35 до 114 мм служит основным конструкционным материалом для строительства перекрытий и кровель с большими пролетами. Ребра жесткости на полках и стенках трапеции дополнительно повышают устойчивость листа к потере местной устойчивости при сжатии.

Распределение усилий в высоком профиле происходит более равномерно, что исключает риск внезапного залома металла под давлением. При увеличении высоты волны возрастает и полезная площадь сечения, работающая на растяжение в нижней зоне изгиба. Инженеры рассчитывают шаг опорных балок исходя из высоты гофры для предотвращения критического прогиба полотна под нагрузкой. Массивная волна также ускоряет сток воды и препятствует переливу жидкости через край профиля во время сильных ливней.

Использование несущего профнастила позволяет перекрывать расстояния до 6 м без установки промежуточных опорных стоек.

Кровельный профнастил проектируют с учетом необходимости отвода больших объемов воды и сопротивления снеговому давлению. На боковых полках таких листов часто располагают капиллярную канавку, которая препятствует затеканию влаги под нахлест за счет сил поверхностного натяжения. Высота волны для крыш должна составлять не менее 20 мм для обеспечения нужной жесткости на изгиб между стропилами.

Профиль кровельных листов имеет широкую нижнюю полку для плотного прилегания к обрешетке и надежной фиксации саморезами. Металл для кровли подбирают с учетом повышенной коррозионной стойкости, так как он постоянно контактирует с осадками и испытывает термические расширения от солнца.

Стеновой профнастил отличается более простой геометрией и меньшей высотой трапеции, так как не испытывает значительных весовых нагрузок. Его основная задача — защита стен от ветра и механических повреждений при сохранении эстетичного вида фасада. Нижняя полка стенового листа часто имеет такую же ширину, как и верхняя, что придает поверхности симметричный и гармоничный рисунок. Такой материал легче резать и монтировать на вертикальные каркасы из-за его гибкости и малого веса.

Использование стенового профиля для кровли с малым уклоном запрещено, так как малая высота волны приведет к протечкам в местах стыков. Кровельные марки, напротив, можно применять для отделки стен и строительства заборов без каких-либо ограничений по прочности.

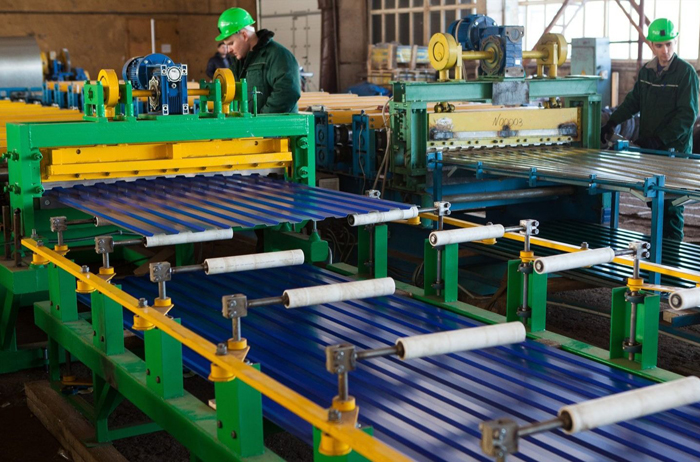

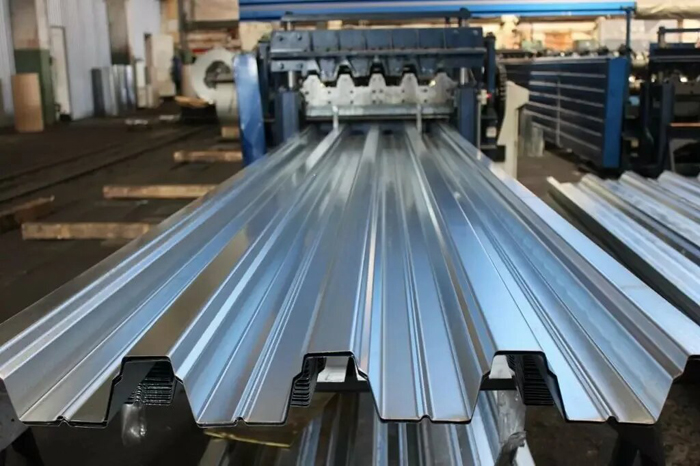

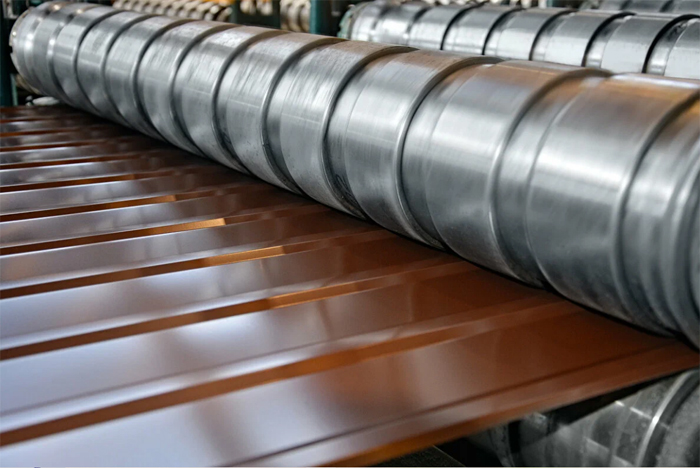

Технология изготовления профнастила основана на методе последовательной деформации стальной полосы в роликовых клетях профилегибочного стана. Рулон стали устанавливают на разматыватель, откуда лента непрерывно подается в рабочую зону оборудования. Металл проходит через серию парных валков, каждый из которых постепенно формирует изгибы трапеции или волны.

Процесс протекает при комнатной температуре без предварительного нагрева заготовки, что сохраняет структуру и прочность стального сердечника. Холодная деформация вызывает небольшое упрочнение металла в местах сгибов, повышая общую жесткость готового изделия.

На финальном этапе профилированная полоса поступает к гильотинным ножницам, которые отрезают лист заданной длины с точностью до 1 мм. Ножи имеют форму, в точности повторяющую контур гофры, что гарантирует чистый срез без смятия кромок. Весь цикл производства занимает несколько минут и проходит под наблюдением датчиков контроля качества.

Применение высокопрочного профилированного листа в качестве опалубки позволяет объединить процесс формования бетонной плиты и её последующего армирования. Металл удерживает жидкий раствор до момента его полного застывания и остается в структуре перекрытия навсегда.

Трапециевидные гофры работают как внешняя рабочая арматура, которая принимает на себя растягивающие усилия в нижней зоне бетонного блока. Это сокращает расход классических арматурных стержней и упрощает процесс подготовки к заливке на строительной площадке.

Для несъемной опалубки выбирают листы с маркировкой Н и высотой волны от 60 до 114 мм для обеспечения максимальной жесткости системы. Дополнительные выштамповки на боковых стенках гофры (рифы) гарантируют мертвое сцепление стали с бетоном и препятствуют проскальзыванию материалов под нагрузкой.

Использование профнастила в качестве опалубки исключает необходимость демонтажа временных деревянных или пластиковых форм после отверждения смеси. Металлическая поверхность служит готовым потолком в промышленных зданиях, требующим лишь минимальной отделки или покраски. Листы надежно защищают бетон от внешних воздействий и способствуют равномерному распределению веса конструкции на несущие балки.

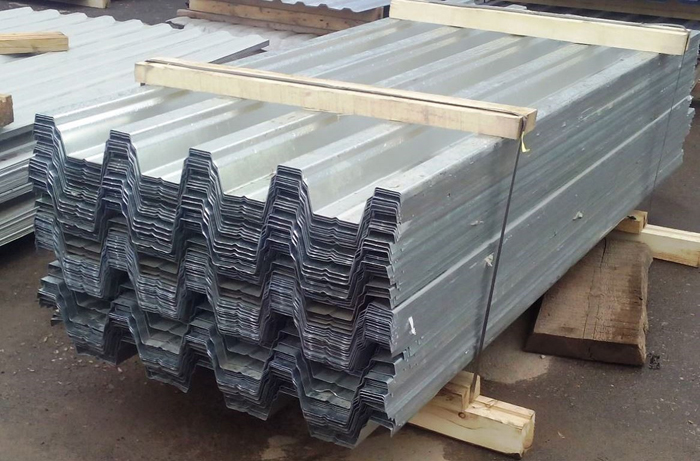

Складские площади для размещения пачек профнастила должны иметь ровное твердое основание с небольшим уклоном для стока дождевой воды. Прокат укладывают на деревянные подкладки толщиной не менее 100 мм, чтобы исключить прямой контакт металла с влажной землей или бетонным полом. Расстояние между опорами должно составлять не более 1.5 м для предотвращения провисания и деформации нижних листов в стопке. Пачки располагают в один ярус, если предполагается длительное хранение свыше одного месяца.

Для защиты от атмосферных осадков металл накрывают водонепроницаемыми тентами, но обязательно оставляют зазоры для естественной вентиляции внутри упаковки. Если запереть влагу под пленкой без притока воздуха, то на стали быстро появятся пятна коррозии из-за скопления конденсата.

Листы разных марок и типоразмеров хранят в отдельных секторах для быстрой идентификации и исключения ошибок при монтаже. Заводские бирки и маркировку берегут от выцветания и влаги для подтверждения характеристик партии. При хранении более 6 месяцев рекомендуется перекладывать листы рейками для полного удаления влаги из зон плотного прилегания.

Раскрой профилированного металла требует использования инструментов, которые не вызывают критического нагрева стали в зоне реза. Применение углошлифовальных машин с абразивными дисками запрещено, так как высокая температура сжигает антикоррозийные слои цинка и полимера. Искры повреждают поверхность на расстоянии нескольких метров от линии разреза, становясь очагами будущей точечной ржавчины.

Для качественной подгонки размеров применяют ручные ножницы по металлу, просечные электроножницы или циркулярные пилы со специальными дисками для стали. Эти инструменты работают по принципу холодной резки, сохраняя физико-химическую структуру защитного панциря.

Линия реза должна быть ровной и чистой, без образования крупных заусенцев и рваных краев, которые мешают плотной стыковке листов. Кромку после разделения полотна в обязательном порядке обрабатывают ремонтными эмалями или антикоррозионными лаками. Плотная герметизация торца препятствует развитию подслойной коррозии и сохраняет эстетичный вид фасада или кровли.

При работе ручным инструментом разметку наносят по гладкой стороне металла, чтобы исключить появление лишних царапин. Надежная фиксация листа на рабочем столе предотвращает вибрации и смещение заготовки во время прохождения лезвия.

Определение толщины профлиста без использования прецизионных измерительных приборов требует изучения маркировки и веса пачки продукции. В заводских ярлыках всегда указывают номинальный размер листа, который должен соответствовать проектным данным.

Вес одного квадратного метра металла напрямую зависит от толщины стали и высоты профиля, поэтому параметры легко проверить по справочным таблицам ГОСТ. Например, один метр проката С21 при толщине 0.5 мм весит около 5.4 кг. Если фактическая масса партии значительно ниже расчетной, толщина листа не соответствует заявленным характеристикам и несущая способность конструкции будет снижена.

Еще один практический способ заключается в сравнении жесткости нескольких образцов одного типа от разных производителей. Лист с меньшим сечением стали легче гнется пальцами при нажатии на край гофры и издает более звонкий звук при легком ударе. Качественный металл толщиной 0.5 мм сохраняет форму и не пружинит слишком сильно под умеренным давлением руки.

Также можно измерить общую высоту пачки из десяти листов обычной строительной рулеткой и разделить полученный результат на их количество. Эта методика дает погрешность из-за воздушных зазоров, но помогает отличить эконом-вариант 0.4 мм от стандартного проката.

Расстояние между досками или стальными прогонами обрешетки определяют исходя из высоты профиля, толщины металла и угла наклона ската.

Для стенового профнастила с малой волной (С8, С10) требуется сплошная основа или минимальный шаг до 300 мм для исключения деформации листов под ветровым давлением. Кровельные марки со средней гофрой допускают монтаж на каркас с интервалом от 400 до 600 мм при уклоне крыши более 15 градусов. Чем ниже высота трапеции и положе скат, тем плотнее должны располагаться опорные элементы.

Для несущего профнастила (Н60, Н75) шаг прогонов может достигать 3-4 м, так как высокая гофра обладает огромной жесткостью на изгиб. В местах нахлеста листов и на карнизных свесах устанавливают дополнительные доски для усиления края и надежной фиксации крепежа. Правильное распределение опорных точек снижает вибрации листов при сильном ветре и гасит механические шумы.

Современное прокатное оборудование позволяет изготавливать профилированные листы практически любой произвольной длины, ограниченной лишь возможностями логистики. Стандартным пределом для большинства автоматических линий считается размер в 12 м, что соответствует габаритам кузова длинномерного грузового транспорта.

По индивидуальному заказу предприятия выпускают листы по 6 или 8 м для удобства ручного монтажа на частных объектах. Минимальная длина отреза обычно составляет 0.5 м, что востребовано при доборных работах и облицовке мелких архитектурных форм.

Использование длинных листов позволяет минимизировать количество горизонтальных нахлестов на кровле, что существенно повышает герметичность всей системы. Но при длине свыше 8 м металл испытывает значительные температурные расширения, поэтому в узлах крепления предусматривают овальные отверстия для свободного хода саморезов.

Транспортировка и подъем сверхдлинных изделий требуют применения специальных траверс и большого количества рабочих для исключения излома гофры. Короткие листы легче перевозить и складировать, но они увеличивают расход металла на перепуски.

Профилированные листы применяют для возведения внутренних перегородок в складских помещениях, гаражах и производственных цехах. Сетчатая структура трапеции придает тонкому металлу необходимую жесткость, что позволяет монтировать стены без установки массивного каркаса.

Листы крепят к направляющим из стального уголка или профильной трубы при помощи заклепок или саморезов. Такая конструкция занимает минимум места и обеспечивает надежное зонирование пространства с высокой скоростью сборки.

Металлическая поверхность не горит и полностью соответствует нормам пожарной безопасности в любых общественных и производственных зданиях. Внутренние стены из профнастила отличаются долговечностью и стойкостью к механическим ударам при перемещении грузов внутри помещения. Текстура волны создает аккуратный вид и позволяет скрывать за листами технические коммуникации.

Для улучшения звукоизоляции между двумя слоями металла укладывают маты из каменной или минеральной ваты. Подобный «сендвич» эффективно гасит шумы от работы станков и оборудования, обеспечивая комфортные условия в офисных зонах цеха. При необходимости перепланировки перегородки легко разбирают и монтируют на новом месте без повреждения материала.

Проверка продукции на соответствие стандартам начинается с изучения заводского паспорта и сертификата качества на партию металла. В документах должны присутствовать сведения о марке стали, номере плавки и фактических геометрических параметрах профиля.

ГОСТ 24045-2016 устанавливает жесткие допуски на отклонения по высоте гофры, ширине и длине листов. Например, для профиля высотой до 44 мм погрешность не может превышать 1.5 мм по вертикали. Тщательный замер толщины металла цифровым микрометром подтверждает надежность материала, так как уменьшение сечения стали на 0.05 мм снижает несущую способность на 15%.

Визуальный контроль поверхности помогает выявить наличие трещин, закатов или дефектов в местах гиба трапеции, где напряжение металла максимально. Геометрия гофры должна быть одинаковой по всей длине полотна для обеспечения идеальной стыковки в замках при нахлесте. На листах не допускаются рваные края и крупные заусенцы, которые могут повредить защитное покрытие соседних элементов. Испытания на плоскостность проводят на ровном поверочном столе, где фиксируют отсутствие волнистости полок.
