Плоский прокат

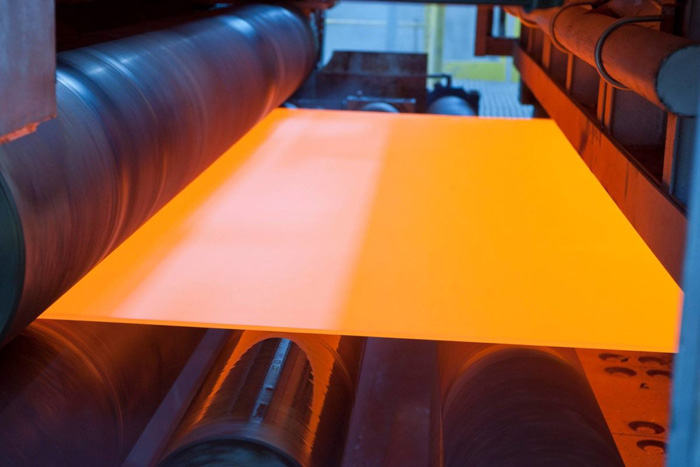

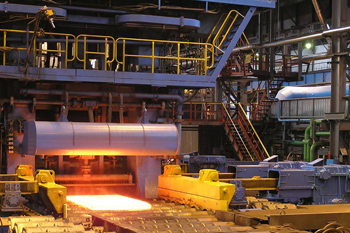

Горячая деформация проходит при температуре выше +1000℃, что вызывает полную рекристаллизацию стальных зерен. В процессе старые крупные кристаллы разрушаются и мгновенно образуют новые мелкие структуры. Это делает металл очень вязким и пластичным, поэтому заготовка легко меняет форму в валках стана.

Внутренние пустоты и микротрещины в слитке завариваются под огромным давлением. В результате получают материал с однородными свойствами по всему объему массивного листа или рулона. Горячекатаная сталь не имеет внутренних напряжений, которые могли бы привести к деформации деталей после завершения обработки.

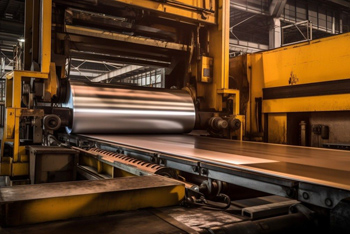

При холодной прокатке металл деформируют без предварительного нагрева, поэтому зерна вытягиваются вдоль направления движения валков. Кристаллическая решетка искажается и уплотняется, что вызывает эффект наклепа или механического упрочнения. Прочность и твердость стали существенно возрастают, но пластичность при этом снижается. Такая структура позволяет выпускать тончайшие листы с высокой точностью размеров.

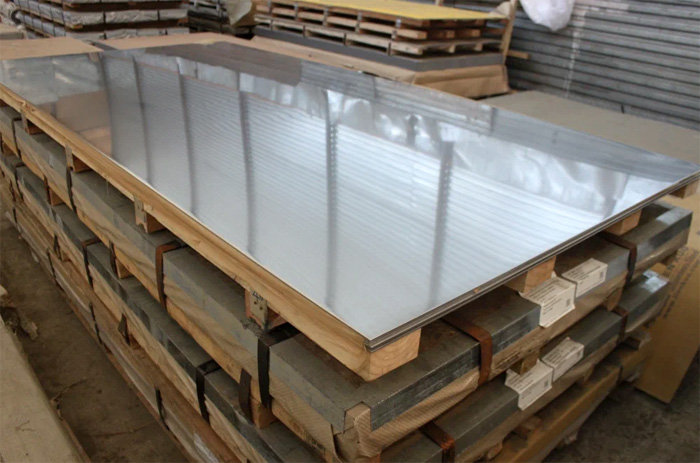

Микрорельеф поверхности определяет адгезию защитных покрытий и пригодность листов к операциям глубокой вытяжки. Для холоднокатаного проката стандартная шероховатость Ra варьируется в диапазоне от 0.2 до 1.6 мкм.

Гладкая зеркальная поверхность идеальна для декоративного хромирования или лакирования изделий. Матовая поверхность с контролируемым рельефом лучше удерживает технологическую смазку в штампах. Этот фактор предотвращает появление задиров и разрывов металла при изготовлении сложных кузовных деталей машин. На производстве фактуру листов формируют при помощи валков со специальной насечкой на финальной стадии дрессировки.

Горячекатаный прокат имеет более высокую шероховатость из-за наличия окалины и следов термического воздействия. Показатель шероховатости может достигать 20-30 мкм, что требует обязательной очистки перед покраской. Плотное прилегание защитных пленок невозможно на грубом рельефе, так как под слоем краски остаются микропузырьки воздуха. Травление в кислотных ваннах помогает снизить значения Ra и подготовить сталь к нанесению цинкового слоя.

Листовой прокат выпускают с двумя типами краев, которые маркируют индексами ОК (обрезная кромка) и НК (необрезная кромка).

Необрезной край получается естественным путем при деформации металла в валках горячего стана. Такая кромка имеет неровности, трещины и отклонения по ширине, поэтому листы требуют дополнительной обработки перед сваркой. Прокат с индексом НК обходится дешевле, но объем отходов при раскрое заготовок возрастает на 3-5%. Этот вариант выбирают для производства неответственных конструкций или в качестве сырья для вторичной переработки на более точных линиях.

Обрезную кромку получают путем удаления неровных краев на дисковых или гильотинных ножницах непосредственно в потоке стана. Процесс гарантирует идеальную параллельность сторон и точное соблюдение ширины полосы с допуском до 2 мм. Листы с индексом ОК сразу готовы к автоматической сварке встык без предварительной подгонки и шлифовки торцов. Отсутствие краевых дефектов исключает риск появления трещин при изгибе заготовок на станках.

Травление в растворах серной или соляной кислот необходимо для полного удаления плотной корки окалины с поверхности стали. Процесс проводят в длинных ваннах, где металлическая лента движется со скоростью до 150 м/мин. Кислота вступает в реакцию с оксидами железа и растворяет их, не повреждая при этом основной слой металла. В состав растворов вводят ингибиторы, которые блокируют перетравливание чистой стали и экономят химикаты.

После выхода из ванн полосу тщательно промывают дистиллированной водой и сушат горячим воздухом. Без удаления окалины невозможно добиться гладкости листа, так как твердые частицы оксидов будут вдавливаться в мягкую основу валками.

Очищенный металл приобретает ровный светло-серый оттенок и высокую химическую активность поверхности. Данное состояние обеспечивает мертвую адгезию при нанесении полимерных покрытий или цинковании. Травленый прокат лучше поддается сварке, так как в зоне шва отсутствуют вредные примеси и газы.

Плоскостность определяет величину отклонения поверхности листа от идеальной горизонтальной плоскости при его свободном нахождении на столе. Стандарты выделяют четыре класса точности: особо высокую (ПО), высокую (ПВ), улучшенную (ПУ) и нормальную (ПН). Отклонения измеряют при помощи поверочной линейки и щупов по всей площади заготовки.

Листы с особо высокой плоскостностью имеют прогиб не более 2 мм на один метр длины, что важно для работы лазерных станков. Перепады высоты на металле могут привести к расфокусировке луча и порче дорогостоящей детали. Нормальная точность допускает прогиб до 15 мм, чего достаточно для изготовления простых строительных балок.

Правку листов осуществляют на роликовых правильных машинах, где металл подвергается многократному знакопеременному изгибу. Эта процедура снимает внутренние напряжения и устраняет волнистость и коробоватость проката. Для тонких холоднокатаных полос применяют метод растяжения на специальных линиях, который гарантирует безупречную ровность. Качество плоскостности проверяют визуально и при помощи автоматических лазерных сканеров.

Продольный роспуск рулонной стали проводят на автоматических линиях, которые состоят из разматывателя, блока дисковых ножей и наматывателя. Широкий рулон проходит через систему ножей, которые нарезают его на узкие полосы заданной ширины с точностью до 0.1 мм. Расстояние между ножами регулируют при помощи калиброванных проставок на валах установки. Количество лент может достигать 20 или 30 штук за один проход в зависимости от возможностей оборудования.

Штрипс наматывают на отдельные барабаны, сохраняя стабильное натяжение каждой полосы для исключения перекосов. Плотная намотка гарантирует сохранность кромок при транспортировке и складировании продукции.

Технология требует использования ножей из сверхтвердых сплавов для получения чистого реза без заусенцев и деформации краев. Острые кромки штрипса обеспечивают высокое качество шва при производстве электросварных труб. В процессе резки с металла удаляют масляную пыль и контролируют толщину каждой полосы бесконтактными датчиками.

Ширина штрипса варьируется от 10 до 600 мм в соответствии с потребностями трубных и профилегибочных заводов. Автоматизация процесса позволяет обрабатывать до 500 т стали за одну рабочую смену.

Да, она намного их повышает. Дрессировка - холодная прокатка с минимальным обжатием - в пределах от 0.5% до 2.5%. Это финишная операция для большинства марок холоднокатаной стали и преследует несколько технологических целей. Ее главная задача - устранение площадки текучести, что предотвращает появление линий Людерса при штамповке деталей. Эти линии выглядят как некрасивые полосы и поломки на металле, которые невозможно скрыть даже толстым слоем краски.

После дрессировки сталь становится более однородной и предсказуемой при глубокой вытяжке сложных пространственных форм. Металл приобретает необходимую жесткость без потери вязкости.

Вторая важная функция - калибровка микрорельефа поверхности под конкретные нужды потребителя. Использование валков с насечкой позволяет создавать листы с высокой шероховатостью для лучшего удержания адгезионных грунтов. Дрессировка также исправляет мелкие дефекты плоскостности, которые возникают после термического отжига в печах. Лист приобретает высокую плотность поверхностного слоя, что повышает его устойчивость к коррозии.

Для изготовления изделий со сложной геометрией (канистр, моек, деталей кузова) используют листы из сталей специальных категорий вытяжки. Маркировка ВГ указывает на весьма глубокую вытяжку, а СВ - на сложную вытяжку в соответствии с требованиями ГОСТа 9045-93. Такой металл отличается очень низким содержанием углерода и вредных примесей, что обеспечивает высокую пластичность материала.

На производстве листы проходят обязательный рекристаллизационный отжиг для снятия всех напряжений и получения мелкозернистой структуры. Плотная упаковка кристаллов позволяет стали растягиваться на 40% и более без образования разрывов и микротрещин.

Перед подачей в пресс поверхность листа покрывают тонким слоем технологической смазки или защитной пленкой. Смазка снижает трение между металлом и матрицей инструмента, предотвращая истончение стенок детали в зонах максимального напряжения. Чистота поверхности листов имеет решающее значение, так как любая соринка под прессом превращается в глубокую вмятину.

В процессе намотки стальной полосы в рулон в металле возникают значительные напряжения изгиба, которые сохраняются даже после снятия с барабана. Если просто разрезать рулон на листы без предварительной подготовки, полученные заготовки будут иметь остаточную кривизну и волнистость. Этот эффект называют «памятью металла», и он серьезно мешает качественному монтажу конструкций.

Чтобы полностью нейтрализовать эти силы, полосу пропускают через многороликовые правильные агрегаты на линии поперечной резки. Ролики воздействуют на сталь во встречных направлениях, заставляя волокна металла перестраиваться в стабильное плоское состояние.

Наличие внутренних напряжений также может вызвать деформацию листов в процессе плазменной или лазерной резки. Под термическим воздействием луча баланс сил внутри стали нарушается, и край детали может выгнуться или скрутиться. Для особо ответственных деталей используют листы, прошедшие процедуру правки под натяжением.

Изготовление консервных банок и аэрозольных баллонов требует применения сверхтонкого металла - толщиной от 0.15 до 0.35 мм. Получить такие параметры методом горячей прокатки невозможно из-за быстрого остывания тонкого слоя стали и риска его разрыва в валках.

Холодная прокатка позволяет точно контролировать толщину полосы на каждом метре с погрешностью не более 0.01 мм. Подобная точность критична для работы автоматических линий, где крышки и корпуса банок формуются со скоростью сотни штук в минуту. Холоднокатаная жесть обладает высокой прочностью на разрыв, что обеспечивает безопасность хранения продуктов под давлением.

У поверхности холодного проката есть зеркальная гладкость, необходимая для качественного нанесения пищевого олова или лака. Покрытия защищают металл от контакта с содержимым тары и предотвращают коррозию снаружи. Тонкий лист легко поддается операциям вальцовки и создания двойного закаточного шва, гарантирующего герметичность упаковки. Отсутствие окалины и посторонних включений исключает попадание вредных веществ в пищевые продукты.

Самым эффективным способом промышленной защиты листовой стали считается непрерывное горячее цинкование в расплаве. Стальная полоса проходит через ванну с жидким цинком при температуре +450℃, в результате чего на поверхности образуется прочный железоцинковый сплав.

Такое покрытие работает как электрохимический протектор и защищает сталь даже в местах срезов и царапин. Толщина слоя цинка составляет от 10 до 40 мкм, что гарантирует сохранность металла в течение 15 лет эксплуатации на открытом воздухе. Для повышения долговечности оцинкованную поверхность подвергают пассивации или нанесению полимерного лака.

Популярно также электролитическое осаждение цинка или никеля из растворов под действием тока. Оно позволяет получать очень тонкие и равномерные слои, которые идеально подходят для последующей покраски в автопроме.

На поверхность холоднокатаных листов часто наносят консервационное масло для защиты от атмосферной влаги во время транспортировки. Специальные ингибиторы в масле блокируют окисление металла на срок до 6 месяцев складского хранения. Для работы в агрессивных средах используют листы с нанесенным слоем поливинилхлорида или полиэстера.

Разнотолщинность плоского проката может возникать из-за прогиба валков стана под огромным давлением металла. Чтобы минимизировать этот эффект, на современных линиях используют системы автоматического регулирования профиля с гидравлическим противоизгибом валков.

Датчики измеряют толщину полосы не только по центру, но и на краях в режиме реального времени. Если компьютер фиксирует утолщение в середине (эффект чечевицы), механизмы мгновенно корректируют зазор между рабочими валками. Стандартные допуски для качественного листа составляют доли миллиметра, что требует прецизионной настройки всей станины стана.

Контроль проводят при помощи бесконтактных рентгеновских или изотопных толщиномеров, которые не царапают поверхность движущейся ленты. Результаты измерений выводят на монитор оператора в виде графиков, позволяя вовремя заметить износ инструмента.
