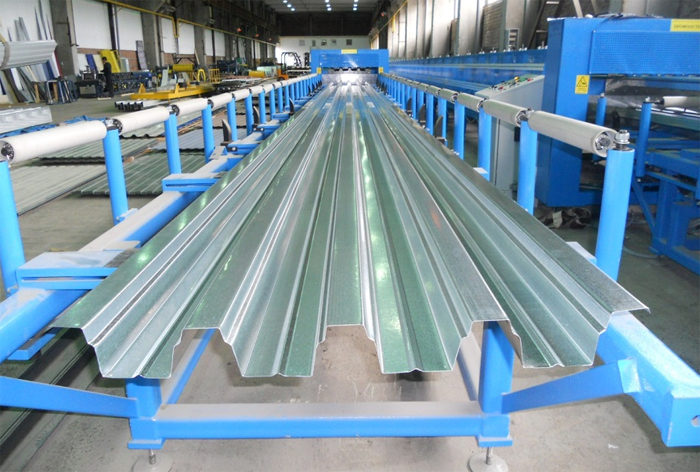

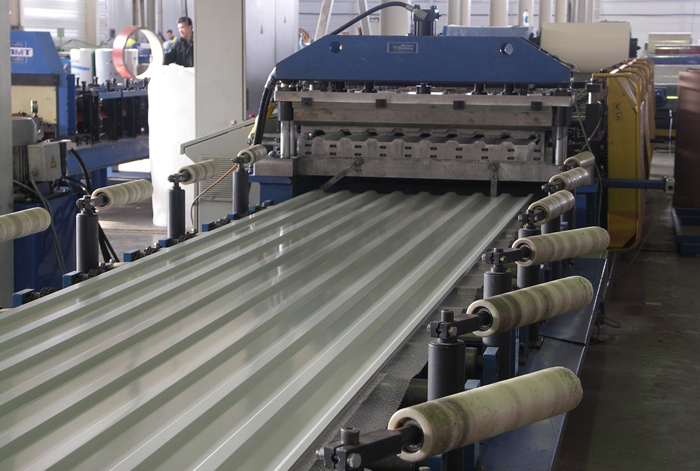

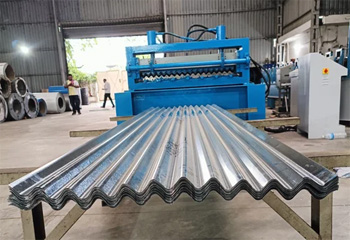

Профнастил оцинкованный

Класс оцинкования определяет массу защитного слоя на квадратный метр площади стали и напрямую влияет на долговечность материала. Продукция первого класса имеет слой цинка от 258 до 570 г/кв.м, что соответствует толщине 18–40 мкм. Такой прокат выдерживает контакт с агрессивными осадками и не требует окраски в течение 20 лет. Листы второго класса покрывают слоем весом от 142.5 до 258 г/кв.м. Толщина в этом случае составляет всего 10–18 мкм, поэтому подобные изделия выбирают для временных заборов или внутренних перегородок в сухих ангарах.

Выбор категории зависит от климата и назначения постройки. В промышленной зоне с едким смогом цинк истощается быстрее из-за интенсивных химических реакций. Для капитальных кровель правила предписывают использовать только первый класс защиты. Уменьшение массы цинка на 100 г сокращает срок службы стали на 5 или 7 лет.

Качественный прокат часто имеет видимый кристаллический узор на поверхности, который называют блесткой. Стабильность этого слоя гарантирует сохранность стального сердечника от сквозной коррозии.

Цинк обладает более отрицательным электрохимическим потенциалом по сравнению с железом, поэтому он выполняет роль жертвенного анода. При возникновении глубокого повреждения до стали во влажной среде образуется гальваническая пара. Химический процесс заставляет цинк окисляться первым, при этом сталь остается в пассивном состоянии и не разрушается. Продукты окисления цинка постепенно заполняют царапину и герметизируют оголенный участок металла.

Этот эффект позволяет материалу сохранять целостность даже при наличии мелких механических дефектов. Он выгодно отличает оцинковку от обычных лакокрасочных покрытий. На черном металле ржавчина быстро уходит под краску и поднимает её пластами. Цинковая броня блокирует распространение коррозии в стороны от места удара. Эффект защиты сохраняется до тех пор, пока вокруг повреждения остается достаточный объем активного металла.

Этот рыхлый налет называют «белой ржавчиной», он возникает при неправильном хранении проката в условиях высокой влажности. Когда между плотно уложенными листами попадает конденсат, доступ кислорода ограничивается и нормальный процесс формирования защитной оксидной пленки нарушается. Вместо твердого пассивного слоя на металле растут гидроксиды, которые быстро разъедают цинк.

Для устранения проблемы поверхности протирают ветошью со слабым раствором кислоты и промывают водой. После очистки металл высушивают и обеспечивают свободную циркуляцию воздуха в штабеле. Предотвратить порчу продукции помогает соблюдение правил складирования. Пачки листов укладывают под уклоном для стока воды и исключения застойных зон.

Если белый налет занимает небольшую площадь, он не влияет на прочность стали. Глубокое поражение требует восстановления защиты методом холодного оцинкования. Регулярный осмотр запасов позволяет выявить проблему на ранней стадии.

Применение углошлифовальной машины с абразивным диском приводит к термическому разрушению защитных слоев металла. Высокая температура в зоне реза испаряет цинк и оставляет край листа полностью беззащитным перед влагой. Раскаленные искры пролетают несколько метров и вплавляются в поверхность соседних участков, становясь очагами точечной ржавчины. Обычный стальной лист под воздействием жара меняет кристаллическую структуру и теряет упругость.

Для нарезки материала в размер применяют ручные или электрические просечные ножницы. Этот инструмент работает холодным способом и не нарушает антикоррозийный барьер. При механическом разделении происходит частичное затягивание мягкого цинка на торец стали. Этот эффект обеспечивает катодную защиту даже на обнаженном участке. Лазерная резка с азотом тоже дает качественный результат, так как инертный газ препятствует окислению кромки.

Массу защитного слоя измеряют при помощи электронных магнитных толщиномеров. Прибор прикладывают к поверхности металла в 5-10 точках для получения среднего значения. Результат на экране показывают в микрометрах, которые легко перевести в г/кв.м через коэффициент плотности цинка 7.14. Стандартный слой первого класса 275 г/кв.м соответствует толщине около 39 мкм. Если показания датчика ниже 10 мкм, то материал относится к самому дешевому сегменту с минимальным ресурсом.

Контроль параметров проводят на плоских участках гофры, так как на изгибах значения могут искажаться. Информация о классе покрытия всегда присутствует в заводском паспорте качества на партию металла. В лабораториях применяют и весовой метод: образец взвешивают до и после растворения цинка в специальном составе. Подобная проверка гарантирует соответствие материала проектным требованиям. Точные цифры позволяют инженеру рассчитать интервалы обслуживания конструкций.

Кровельные саморезы снабжают шайбой с уплотнителем из синтетического каучука для герметизации места прокола стали. Материал EPDM сохраняет эластичность в диапазоне от -60 до +150℃ и не трескается под лучами солнца. При затягивании крепежа прокладка плотно прижимается к цинковому слою и перекрывает доступ влаги к стальному сердечнику. Обычная резина быстро сохнет и разрушается через 2 или 3 года, что ведет к протечкам и гниению обрешетки.

Саморезы тоже проходят процедуру горячего или гальванического оцинкования для защиты головки и резьбы. Плотная фиксация исключает люфт металла при сильном ветре и гасит звуковые вибрации.

При монтаже важно не перетягивать крепеж, чтобы каучуковая юбка не деформировалась и не вылезла за края шайбы. Правильно установленный болт имеет слегка сжатую прокладку по всему периметру. Герметизация узлов соединения сохраняет несущую способность каркаса здания. Использование качественных метизов предотвращает появление темных пятен вокруг отверстий.

Высокопрочные листы с маркировкой Н (несущий) специально проектируют для совместной работы с бетонной массой. Высота гофры 60-75 мм обеспечивает необходимую жесткость для удержания веса жидкого раствора до его застывания. Металл остается в структуре перекрытия навсегда и выполняет роль внешней рабочей арматуры. Дополнительные выштамповки на боковых гранях трапеции увеличивают площадь сцепления стали с бетоном.

Цинковое покрытие защищает сталь от влаги внутри бетонного блока и предотвращает коррозию со стороны помещения. Использование П-образных и Z-образных профилей усиливает конструкцию и позволяет перекрывать пролеты до 4 м без промежуточных балок. Общий вес здания при такой схеме снижается на 20% по сравнению с монолитом в съемной опалубке.

Листы режут под нужный размер прямо на заводе для исключения лишних стыков. Плотная укладка профнастила гарантирует ровную поверхность потолка, требующую минимальной отделки. Скорость монтажа возрастает в 2 раза, что существенно сокращает сроки сдачи объекта.

Геометрический момент инерции сечения растет пропорционально высоте волны, поэтому высокие профили выдерживают большее давление. Лист С8 имеет малую несущую способность и пригоден только для облицовки стен или возведения легких заборов. Прокат Н114 характеризуется максимальной жесткостью и позволяет выдерживать до 500 кг снега на 1 м² при шаге опор 3 м.

Чем выше трапеция, тем дальше находятся края металла от нейтральной оси изгиба. Этот фактор определяет сопротивление листа смятию и залому под внешним весом. Инженеры подбирают шаг обрешетки исходя из технических таблиц для каждой марки профнастила. При увеличении высоты гофры до 35 или 44 мм можно увеличивать расстояние между балками до 1.5 м.

Подобная оптимизация снижает расход древесины или металлопроката на каркас крыши. Массивная волна также ускоряет сток воды и препятствует переливу через нахлест во время ливня.

При нагреве металла до 900℃ в зоне дуги цинк начинает активно испаряться и превращается в токсичный белый дым. Вдыхание этих паров вызывает острое отравление, которое называют литейной лихорадкой. Рабочее место должно иметь мощную притяжную вентиляцию или систему местного отсоса воздуха. Испарение покрытия также негативно влияет на качество сварного шва, делая его пористым и хрупким.

Для получения надежного стыка слой цинка предварительно удаляют шлифовальным диском на расстоянии 20 мм от края. После завершения работ зону нагрева обязательно защищают повторно, так как сталь в месте шва остается полностью обнаженной. Для восстановления барьера используют составы для холодного оцинкования или специальные аэрозоли с содержанием цинковой пыли 95%. Контактная точечная сварка менее вредна, но она требует повышенной силы тока из-за высокого сопротивления покрытия.

Оцинкованная сталь сохраняет физические и антикоррозийные свойства в широком диапазоне: от -60 до +150℃. Цинк имеет высокую температуру плавления +420℃, поэтому нагрев поверхности на солнце до +80℃ не вызывает размягчения защиты.

Металл не выделяет запахов и не меняет структуру при резких циклах заморозки и оттаивания. Такая стабильность позволяет использовать профнастил для строительства котельных, сушильных камер и промышленных цехов с горячим оборудованием. Плотная связь слоев исключает отслоение покрытия при температурном расширении стали.

В условиях сильного холода цинк не становится хрупким и сохраняет эластичность при вибрациях. Это качество важно для северных широт, где пластиковые материалы часто трескаются от мороза. Отражающая способность светлой поверхности препятствует перегреву подкровельного пространства в летний зной. Плотная оксидная пленка остается стабильной и не разрушается от теплового старения. Качественная сталь не теряет проектную несущую способность даже после многократных нагревов.

Герметичность стыков зависит от величины перекрытия листов и наличия капиллярной канавки в профиле. При монтаже кровли боковой нахлест должен составлять одну или две волны в зависимости от угла наклона ската. Если крыша пологая (менее 12 градусов), места сопряжения дополнительно уплотняют бутилкаучуковыми лентами или герметиками. Горизонтальный перехлест между рядами листов выбирают в диапазоне от 100 до 200 мм.

Подгонка деталей исключает затекание воды под металл при сильном боковом ветре. Капиллярная канавка на краю листа работает как желоб, который отводит просочившуюся влагу вниз к карнизу.

Важно укладывать листы так, чтобы этот паз находился снизу и не перекрывался основным полотном. Саморезы вкручивают в прогиб волны для плотного прижатия уплотнителя к обрешетке. На заборах достаточно нахлеста в одну волну для сохранения прямолинейности ограждения.
