Проволока оцинкованная

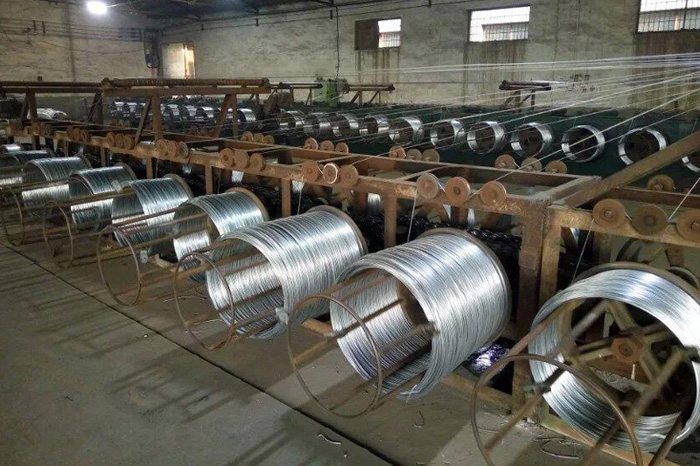

Горячий метод подразумевает прохождение стальной нити через ванну с расплавом цинка при температуре +450℃. В ходе химической реакции на границе сред формируется прочный диффузионный слой, который состоит из сплава железа и цинка. Процесс обеспечивает максимальную адгезию, так как защитный металл буквально внедряется в структуру стали.

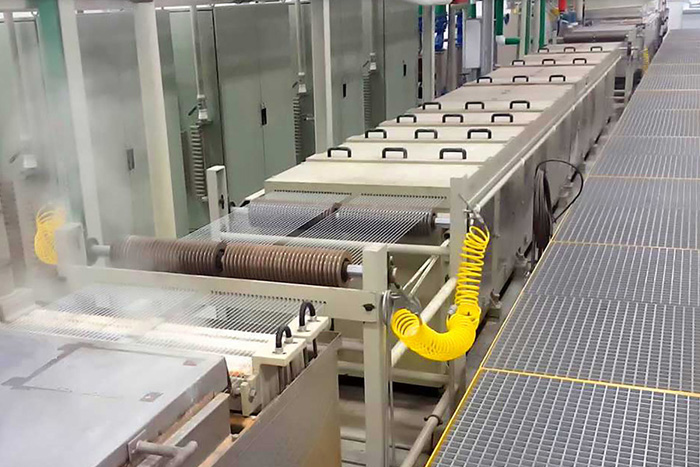

При электролитическом способе осаждение частиц происходит в растворах электролитов под воздействием электрического тока. Проволока выступает в роли катода, а цинковые пластины служат анодом. Эта технология позволяет получать очень тонкие и равномерные покрытия толщиной от 2 до 10 мкм.

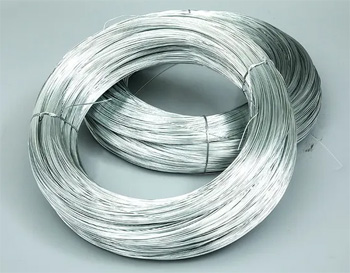

Электролитический прокат имеет идеальную гладкость поверхности и сохраняет высокую точность размеров стальной основы. Его часто применяют в производстве деталей со сложной штамповкой и в электротехнической промышленности. При горячем методе на поверхности может возникать характерный узор кристаллизации или небольшая шероховатость. Но слой цинка в этом случае достигает 40 мкм и более, что увеличивает срок службы изделий в суровых условиях до 50 лет.

Количество защитного состава на поверхности металла измеряют в г/кв.м и строго регламентируют нормативными документами. ГОСТ 3282-74 выделяет два основных класса оцинкования: 1Ц и 2Ц. Первый класс подразумевает наличие тонкого слоя, который варьируется от 20 до 85 г/м² в зависимости от диаметра заготовки. Эту продукцию используют для изготовления сеток и метизов, которые эксплуатируют в сухих помещениях или под навесом. Проволока второго класса, 2Ц, имеет усиленную защиту весом до 155 г/кв.м и выше. Плотная броня выдерживает интенсивное воздействие влаги и солей на открытом воздухе.

Массу покрытия определяют в лабораториях весовым методом или при помощи магнитных толщиномеров. Если проволока имеет диаметр 2 мм, для первого класса норма составляет 50 г/кв.м, а для второго - уже 110 г/кв.м.

Увеличение плотности цинка напрямую продлевает ресурс металла, так как скорость ежегодного истощения слоя в городской среде составляет около 2 мкм. Для ответственных инженерных сооружений инженеры закладывают максимальные параметры защиты.

Рыхлый порошкообразный налет серого или белого цвета называют «белой ржавчиной». Данный дефект возникает при хранении мотков в условиях высокой влажности и плохой вентиляции.

Когда между витками проволоки попадает конденсат, доступ кислорода ограничивается и нормальный процесс пассивации цинка прекращается. Вместо твердой оксидной пленки на поверхности начинают расти гидроксиды, которые быстро разъедают активный металл.

Процесс протекает стремительно при резких перепадах температур, когда холодный металл «плачет» в теплом помещении. Если не принять меры, то за несколько недель белый налет может полностью уничтожить защитный слой до стального сердечника.

Предотвратить порчу продукции помогает соблюдение правил складской логистики. Бухты укладывают на деревянные поддоны и накрывают водонепроницаемыми материалами, но оставляют зазоры для движения воздуха. Постоянная циркуляция воздушных масс высушивает случайную влагу и способствует формированию естественного пассивного слоя. Если белый налет уже появился на небольшой площади, металл протирают ветошью со слабым раствором уксусной кислоты и промывают водой.

Прочность сцепления цинка со сталью проверяют при помощи механического теста на специальной оправке. Проволоку плотно наматывают на цилиндрический стержень, диаметр которого равен двукратному или пятикратному диаметру самого изделия.

После 6-10 витков поверхность металла внимательно изучают под лупой с четырехкратным увеличением. Качественное покрытие не должно иметь трещин, отслоений и чешуйчатых сколов, которые видны невооруженным глазом. Допускается лишь легкое поверхностное шелушение на участках с максимальным напряжением волокон.

Результаты теста фиксируют в протоколах испытаний для каждой партии товара. Если цинк легко сдирается ногтем или осыпается пылью, технологический процесс подготовки поверхности признают бракованным. Испытание на намотку имитирует реальные нагрузки, которые проволока испытывает при плетении сетки-рабицы или вязке узлов.

Термическое воздействие во время горячего оцинкования неизбежно меняет внутреннюю структуру стали и её физические параметры. Когда проволока попадает в расплав с температурой +450℃, происходят частичный отпуск металла и снятие наклепа после волочения. В результате предел прочности на разрыв может снизиться на 5–10%, но пластичность и относительное удлинение при этом возрастают.

Мягкая оцинкованная проволока гораздо лучше переносит многократные перегибы и скручивания без образования разрывов. Для сохранения высоких показателей твердости технологи используют методы ускоренного охлаждения нити после выхода из ванны.

При электролитическом способе механические свойства стали остаются практически неизменными, так как процесс проходит при комнатной температуре. Этот метод выбирают для производства высокопрочной канатной или пружинной проволоки, где важно сохранить предел текучести на уровне 1500 МПа. Но гальваническое покрытие может вызвать наводораживание стали, что делает металл склонным к хрупкому разрушению под нагрузкой. Для нейтрализации этого эффекта изделия подвергают дополнительному нагреву в печах для дегазации.

Создание комбинированного покрытия из цинка и полимера значительно увеличивает ресурс службы изделий в агрессивных средах. Данную систему называют дуплексной, потому что краска работает как физический экран, а цинк обеспечивает электрохимическую защиту.

Перед напылением порошка поверхность проволоки обязательно подвергают химическому фосфатированию или пассивации. Подобная подготовка создает микроскопический рельеф, который гарантирует мертвую адгезию пластика к гладкому цинку. Без предварительной обработки краска может начать шелушиться уже через год из-за отсутствия сцепления материалов.

Цветное покрытие защищает сам цинк от быстрого выветривания и контакта с кислотными дождями. Срок эксплуатации таких ограждений достигает 30 лет без потери эстетического вида. Полимерный слой также выполняет декоративную функцию, позволяя вписать сетчатые конструкции в ландшафт города. Плотная структура полиэфирного лака выдерживает сильные морозы и не выгорает на ярком солнце

Изготовление плетеной сетки требует от проволоки сочетания высокой пластичности и стабильности диаметра. Станок вкручивает спирали одну в другую на высокой скорости, поэтому металл испытывает значительные нагрузки на кручение. Оцинкованная проволока Ст1кп или Ст3пс подходит для этого процесса, так как легко гнется без повреждения защитного слоя.

Слой цинка должен иметь высокую эластичность, чтобы не трескаться в местах крутых изгибов ячеек. Плотная намотка бухт сырья обеспечивает бесперебойную работу автоматических линий в течение всей смены.

Качество оцинковки напрямую влияет на товарный вид и долговечность ограждения. Сетка из защищенной проволоки не требует покраски после установки и сохраняет светлый оттенок долгие годы. Но если использовать металл с тонким напылением, то ржавчина появится в местах переплетения прутьев уже после первого дождя. При прохождении проволоки через формующие втулки станка специалисты контролируют его настройки, чтобы не допустить царапин на цинковом слое.

Термическое воздействие электрической дуги вызывает мгновенное испарение цинка в зоне сварного шва при температуре +900℃. Пары металла превращаются в токсичный белый дым, который при вдыхании провоцирует острое отравление персонала. Рабочие места на линиях производства сварных сеток обязательно оснащают мощными вытяжными системами. Испарение защитного слоя также приводит к образованию пор и газовых включений в расплавленной стали, что снижает прочность узла.

Для получения надежного соединения параметры тока на контактных машинах повышают на 20% по сравнению с черным металлом. После завершения процесса места стыков остаются без защиты, так как цинк в этих точках полностью выгорает. Для восстановления антикоррозийного барьера готовую сетку часто подвергают дополнительному окрашиванию или обрабатывают швы холодным цинком. Контроль режимов сварки предотвращает сильное разбрызгивание металла и сохраняет эстетику изделия.

Габионные конструкции - сетчатые короба, которые заполняют камнями для укрепления склонов и берегов. Проволока для габионов испытывает постоянное давление горной массы и подвергается сильному химическому воздействию грунтовых вод.

Для производства таких сеток используют проволоку диаметром 3.0 или 4.0 мм с очень толстым слоем цинка до 250 г/кв.м. Зачастую применяют современные покрытия на основе цинка и 5% алюминия, которые называют гальфаном.

Сетку для габионов изготавливают методом двойного кручения, что исключает её расплетание при случайном разрыве одной нити. Проволока должна обладать высоким пределом прочности, чтобы удерживать форму конструкции без деформации в течение 50 лет. Плотная адгезия покрытия гарантирует сохранение защиты при контакте с острыми гранями камней во время засыпки. Объекты с применением габионов отличаются высокой экологичностью и естественным видом.

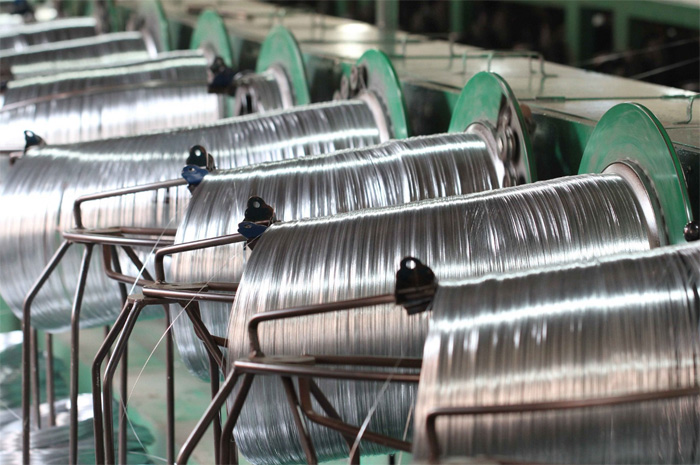

Производство сверхтонкой оцинкованной проволоки сопряжено с риском обрывов и неравномерности защитного слоя. При диаметре 0.2 мм даже небольшое отклонение в толщине цинка в 2 мкм существенно меняет физические свойства нити.

Тонкую проволоку оцинковывают преимущественно электролитическим методом для получения идеальной гладкости и точности размеров. Ресурс такого материала на открытом воздухе невелик, так как защитный слой истощается очень быстро. Поэтому тонкую нить чаще используют внутри кабельной продукции или для фильтровальных сеток в закрытых системах.

Скорость протяжки тонкого металла в ваннах строго ограничивают для обеспечения стабильности электрохимических процессов. Любая пылинка на поверхности стали при таких размерах приводит к появлению пропусков в покрытии. Тонкая проволока требует деликатной намотки на катушки с контролем натяжения для исключения растяжения металла. Защита от коррозии в данном случае важна для сохранения электропроводности и предотвращения хрупкости изделий.

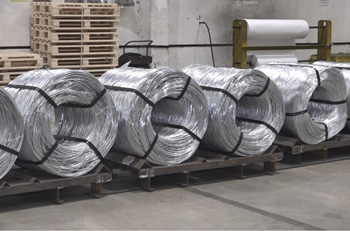

Готовую продукцию поставляют в виде мотков, бухт или наматывают на массивные катушки. Мотки весом от 20 до 80 кг перевязывают стальной лентой в трех точках для исключения самопроизвольного распускания витков. Бухты типа «розетта» массой до 1.5 т предназначены для автоматических линий, так как они позволяют работать без частых остановок на замену сырья.

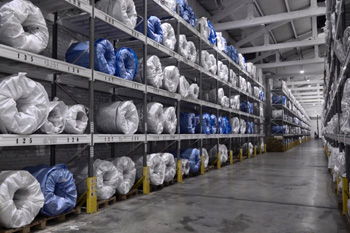

Поверхность каждого грузового места защищают слоем полиэтилена или водонепроницаемой бумаги для предотвращения контакта с влагой. Каждая единица товара снабжается металлической биркой с информацией о номере партии, диаметре нити и массе нетто.

При транспортировке на дальние расстояния бухты укладывают в несколько ярусов с использованием деревянных прокладок. Плотная фиксация груза в кузове исключает трение мотков друг о друга и повреждение цинкового слоя. Для мелких бытовых нужд проволоку перематывают на пластиковые катушки весом по 5-10 кг.
