Проволока сварочная

Омеднение стальной нити выполняют для защиты поверхности металла от моментального окисления при хранении. Слой меди толщиной до 0.15 мкм блокирует контакт стали с кислородом воздуха, поэтому материал сохраняет проводящие свойства весь срок годности.

В процессе полуавтоматической сварки медная оболочка гарантирует стабильный электрический контакт между нитью и токопроводящим наконечником горелки. Этот фактор исключает скачки напряжения и обеспечивает равномерное плавление присадочного материала в зоне дуги. Сварной шов приобретает однородную структуру, так как перенос капель металла происходит без прерываний.

Плотная адгезия медного слоя к стальному сердечнику предотвращает отслоение при прохождении через направляющие каналы. Чистота поверхности проволоки минимизирует количество брызг расплавленного металла, поэтому затраты на последующую зачистку конструкций уменьшаются.

Состав Св-08Г2С с медным покрытием часто применяют при сборке корпусов машин и массивных строительных ферм. Высокое качество наплавки гарантирует герметичность соединений в трубопроводах разного давления. Омеднение позволяет хранить вскрытые катушки в условиях цеха без риска быстрой порчи расходного материала.

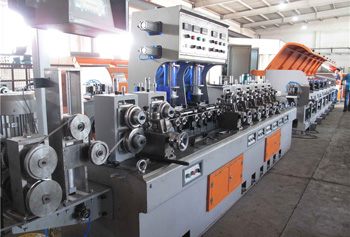

Сплошная проволока - монолитный стальной пруток, который изготавливают методом холодного волочения. Этот материал требует обязательного использования защитного газа для изоляции сварочной ванны от атмосферного воздуха.

Порошковая нить имеет более сложную трубчатую конструкцию, внутри которой находится специальный наполнитель из шихты. Состав порошка включает в себя раскислители, легирующие добавки и газообразующие компоненты. При плавлении оболочки внутреннее содержимое создает защитную среду и формирует слой шлака над швом. Самозащитные виды порошковой проволоки позволяют проводить работы на открытом воздухе при сильном ветре без использования громоздких газовых баллонов.

Производительность сварки сплошной нитью выше на длинных швах, так как отсутствует необходимость постоянной очистки поверхности от шлака. Порошковые материалы выбирают для наплавки износостойких слоев и работы с высоколегированными сталями. Трубчатая структура позволяет вводить в зону сварки компоненты, которые невозможно добавить в цельный металл при прокатке. Но проволока сплошного сечения дешевле в производстве и имеет более стабильный диаметр по всей длине катушки.

Размер сечения сварочной нити определяет плотность тока и интенсивность теплового вложения в заготовку. При использовании тонкой проволоки 0.8 мм энергия дуги концентрируется на малой площади, что позволяет сваривать листы толщиной до 2 мм без риска прожога. Увеличение диаметра до 1.6 мм или 2.0 мм требует повышения силы тока, из-за чего глубина термического воздействия на сталь возрастает.

Массивные детали от 10 мм сваривают многослойными швами с применением проволоки крупных калибров для обеспечения надежного сплавления корня стыка. Мастер настраивает скорость подачи нити в соответствии с её толщиной для поддержания стабильной дуги.

Тонкая проволока обеспечивает быстрое формирование сварочной ванны и позволяет работать в различных пространственных положениях. Широкие диаметры проволоки 4.0 или 5.0 мм применяют при автоматической сварке под слоем флюса на производстве труб большого диаметра.

Высокая скорость наплавки металла при больших сечениях сокращает время сборки тяжелых металлоконструкций. Но избыточный диаметр при малой силе тока ведет к непроварам и образованию крупных капель, которые не сливаются с основным металлом. Точность калибровки проволоки до 0.01 мм исключает рывки при движении через горелку.

Высоколегированная проволока содержит в своем составе хром и никель в концентрации до 20% и 10% соответственно. Эти элементы обеспечивают антикоррозийные свойства сварного шва, которые должны соответствовать характеристикам основного металла.

Для работы с нержавейкой выбирают нить с минимальным содержанием углерода, так как избыток этого компонента провоцирует межкристаллитную коррозию. В состав часто вводят титан или ниобий для стабилизации структуры стали при резком нагреве и охлаждении. Поверхность такой проволоки проходит электрохимическую полировку для удаления микроскопических загрязнений.

Нержавеющая проволока обладает высоким электрическим сопротивлением и низкой теплопроводностью, что учитывают при настройке параметров сварочного аппарата. Материал отличается повышенной вязкостью, поэтому подающие ролики оснащают специальными канавками для исключения проскальзывания. В качестве защитной среды используют чистый аргон или смеси на его основе для предотвращения выгорания легирующих добавок. Плотная оксидная пленка на шве после остывания требует обязательной химической пассивации или механической очистки.

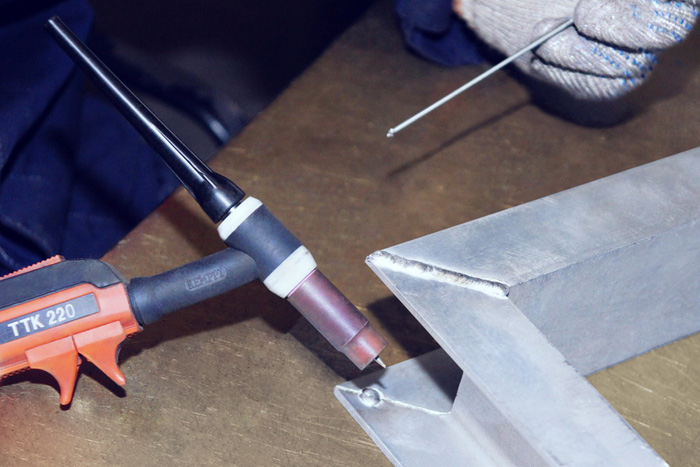

Чистый алюминий обладает низкой прочностью и высокой склонностью к образованию горячих трещин при кристаллизации расплава. Для получения надежных швов применяют проволоку с легирующими добавками магния (серия 5000) или кремния (серия 4000). Магний повышает твердость и коррозионную стойкость соединений, которые эксплуатируют в морской воде. Кремний улучшает текучесть металла в сварочной ванне и снижает риск появления усадочных пустот.

Химический состав присадки подбирают в зависимости от марки свариваемого сплава для обеспечения идентичности физических свойств. Алюминиевая проволока требует особого внимания к чистоте поверхности, так как слой оксидов мгновенно портит качество дуги.

Поверхность нити очищают химическим травлением и поставляют в герметичной вакуумной упаковке. Алюминий имеет высокую теплопроводность и быстро плавится, поэтому скорость подачи проволоки в полуавтоматах должна быть очень высокой. Использование четырехроликовых механизмов предотвращает деформацию мягкой нити и обеспечивает её стабильное движение. А специальные тефлоновые каналы внутри горелки минимизируют трение и исключают налипание металла. Для эффективного разрушения оксидной корки сварку проводят только на переменном токе или в импульсном режиме.

Сварочная проволока без герметичной упаковки быстро теряет рабочие качества из-за воздействия влажности и пыли. Катушки хранят в закрытых сухих помещениях со стабильной температурой выше +15℃ для исключения выпадения конденсата. Появление микроскопических точек ржавчины на омедненной или черной поверхности приводит к нестабильности дуги и засорению горелки.

Прямой контакт металла с бетонным полом или влажными стенами запрещен, поэтому продукцию размещают на стеллажах в заводской таре. Каждую бобину упаковывают в полиэтиленовый пакет и помещают в картонную коробку с вкладышем силикагеля. Эта мера блокирует доступ кислорода к виткам и сохраняет чистоту металла.

Пыль из воздуха оседает на проволоке и попадает в сварочную ванну, провоцируя появление пор и дефектов шва. Вскрытую катушку рекомендуется использовать в течение одной рабочей смены или убирать в плотный мешок после окончания работ. Нельзя брать проволоку грязными руками, так как следы жира превращаются в газы под действием высокой температуры дуги.

Технология сварки без внешнего баллона базируется на использовании нити с внутренним слоем флюса специального состава. При нагреве дугой компоненты порошка испаряются и создают облако защитных газов вокруг зоны плавления металла. Эта среда эффективно вытесняет азот и кислород, предотвращая окисление расплава и появление хрупкости шва.

В состав шихты входят также вещества, которые связывают вредные примеси стали и выводят их в слой шлака. Самозащитная проволока незаменима при проведении монтажных работ на высоте или в полевых условиях, где эксплуатация газового оборудования затруднена. Металл шва приобретает высокую плотность и прочность сразу после остывания.

Для работы такой проволокой требуется смена полярности на сварочном аппарате, так как основное тепло должно выделяться на присадочном материале. Поверхность шва покрывается тонкой коркой шлака, которую удаляют механическим способом после завершения прохода. Самозащитный прокат обеспечивает стабильное горение дуги даже при наличии небольшого слоя ржавчины на заготовке. Скорость наплавки при таком способе ниже, чем при сварке в углекислом газе, но мобильность процесса перекрывает этот недостаток.

Буквенно-цифровой код содержит полную информацию о химическом составе стали и её назначении в соответствии с ГОСТом 2246-70. Индекс Св указывает на принадлежность материала к категории сварочных нитей с жестким контролем примесей. Цифры 08 сообщают о содержании углерода в долях процента, что в данном случае составляет около 0.08%. Малое количество углерода гарантирует высокую пластичность шва и его устойчивость к образованию холодных трещин.

Литера Г обозначает наличие марганца, а цифра 2 указывает на его концентрацию в пределах 2%. Этот элемент повышает прочность соединения и способствует удалению серы из расплавленного металла. Буква С информирует о добавлении кремния, количество которого в этой марке стали составляет около 1%. Кремний выполняет роль раскислителя, предотвращая кипение сварочной ванны и образование газовых пор.

Сочетание этих компонентов делает марку Св-08Г2С самой востребованной для сварки в среде углекислого газа. После основных символов могут следовать дополнительные индексы, например О для омедненной поверхности или А для стали повышенной чистоты. Буква А в конце кода указывает на пониженное содержание серы и фосфора, что важно для швов, работающих под давлением.

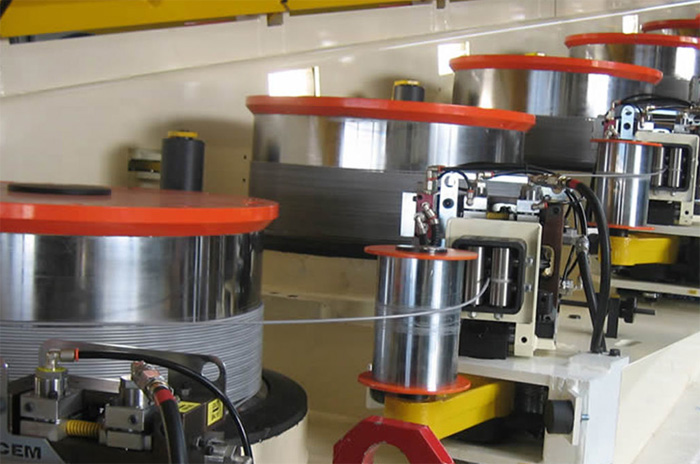

Рядная, или прецизионная намотка подразумевает укладку витков проволоки параллельными слоями без перехлестов и зазоров. Эта технология обеспечивает идеально равномерное усилие размотки нити при работе подающего механизма.

Когда проволока сходит с катушки без рывков, скорость подачи остается стабильной, что гарантирует постоянство параметров сварочной дуги. При хаотичной намотке витки могут зажимать друг друга, вызывая кратковременные остановки процесса или полный обрыв подачи. Такие сбои приводят к появлению дефектов в середине шва и требуют повторного зажигания дуги, что портит эстетику изделия.

Использование катушек с рядной намоткой снижает нагрузку на электродвигатель полуавтомата и предотвращает преждевременный износ тормозного устройства. Проволока не перекручивается вокруг своей оси, поэтому факел распыла металла в горелке направлен строго в центр стыка. Этот фактор повышает точность ведения шва при роботизированной сварке, где вмешательство человека исключено.

Применение сварочного проката для выпуска упругих элементов недопустимо из-за принципиальной разницы в структуре и составе сталей.

Сварочную проволоку изготавливают из низкоуглеродистых мягких марок, которые обладают высокой вязкостью и пластичностью. Этот металл легко деформируется и не возвращает первоначальную форму после снятия нагрузки. Пружинная сталь, напротив, содержит до 0.8% углерода и легирующие добавки кремния или марганца для обеспечения высокого предела упругости. Попытка навить пружину из сварочной нити приведет к получению бесполезной спирали, которая сомнется при первом же сжатии.

Механические свойства сварочной присадки оптимизированы для надежного сплавления деталей, а не для накопления энергии деформации. Термическая обработка такой стали не дает существенного прироста твердости, так как в ней недостаточно углерода для образования мартенсита. Кроме того, использование сварочной проволоки в качестве крепежной или упаковочной нити экономически невыгодно из-за её высокой стоимости.

Изготовление магистральных трубопроводов и сосудов под давлением требует использования присадочных материалов с гарантированным уровнем ударной вязкости при низких температурах. Для таких целей применяют низколегированную проволоку с повышенным содержанием никеля и молибдена. Эти элементы измельчают зерно наплавленного металла и препятствуют росту трещин в условиях постоянных вибраций.

Проволока должна иметь индекс чистоты А или АА, что означает минимальное количество вредных примесей серы и фосфора. Тщательный контроль состава предотвращает хрупкое разрушение шва при резких перепадах давления транспортируемой среды.

Сварку ответственных стыков проводят в среде аргона или газовых смесей с жестким контролем расхода газа. Поверхность проволоки для трубной промышленности проходит многократную очистку для исключения попадания водорода в сварочную ванну, так как водородная хрупкость является главной причиной внезапных разрывов соединений на газопроводах.

Интенсивность разбрызгивания жидкого металла зависит от стабильности дугового разряда и химической однородности присадочной нити. Наличие на поверхности проволоки остатков технологической смазки, влаги или ржавчины вызывает микровзрывы в зоне плазмы. Эти процессы выбрасывают капли расплава на соседние участки заготовки, создавая дефекты, которые трудно удалить.

Омедненная проволока высокого качества обеспечивает плавный перенос металла мелкими каплями, что сводит количество брызг к минимуму. Калибровка диаметра исключает пульсации тока, которые также провоцируют нестабильность сварочной ванны.

Состав защитного газа и настройки индуктивности аппарата работают в связке с характеристиками проволоки для получения чистого результата. Использование смесей аргона с углекислым газом вместо чистого CO2 значительно уменьшает потери металла на разбрызгивание. А качественная рядная намотка предотвращает рывки подачи, из-за которых дуга может обрываться и гаснуть с выбросом искр.
