Ремонт промышленных мониторов

Газоразрядные лампы с холодным катодом имеют ограниченный ресурс работы и постепенно теряют яркость из-за деградации люминофора. В процессе эксплуатации они сильно нагреваются, что часто приводит к порче пластиковых элементов светорассеивателя и матрицы.

Когда вместо хрупких стеклянных трубок устанавливают LED-линейки, тепловая нагрузка на внутренние компоненты снижается в несколько раз. Светодиоды потребляют меньше энергии и не требуют наличия высоковольтного инвертора, который часто становится источником помех и поломок. Модернизация системы подсветки обеспечивает стабильную работу экрана при температурах до +50℃ без риска перегрева электроники.

Процесс переоборудования включает монтаж специального драйвера, который позволяет плавно регулировать яркость через штатное меню настроек. Качественные светодиоды обеспечивают равномерное освещение всей площади дисплея без образования темных зон по краям. Очистка всех слоев оптического блока возвращает изображению первоначальную контрастность и насыщенность цветов. После такой процедуры монитор служит значительно дольше, так как риск пробоя высокого напряжения полностью исчезает.

Резистивные экраны работают на принципе механического замыкания двух проводящих слоев при нажатии на гибкую поверхность. Со временем внешний защитный слой растягивается или покрывается микротрещинами, по этой причине точность определения координат падает.

Если дефекты связаны только с загрязнением краев панели, проводят глубокую очистку зоны под уплотнителем для удаления масляного налета. В случаях физического износа проводящих дорожек выполняют полную замену сенсорного стекла на новый оригинальный компонент. Проверка целостности гибкого шлейфа позволяет исключить обрывы сигнальных линий при постоянных вибрациях станка.

После установки новой панели проводят программную калибровку через инженерное меню контроллера или специализированное программное обеспечение. Мастер фиксирует точки касания в углах и центре экрана для синхронизации графического интерфейса с физическим воздействием. Качественная юстировка обеспечивает мгновенный отклик системы на команды оператора даже при работе в перчатках. В ходе ремонта уделяют внимание герметичности стыка между экраном и рамкой корпуса для предотвращения попадания влаги внутрь.

Возникновение цветных или черных линий на матрице чаще всего указывает на нарушение контакта в местах соединения гибких шлейфов с кристаллами или платой управления. Постоянная вибрация и циклические перепады температур вызывают отслоение клеевого состава, который удерживает тонкие проводники.

Этот дефект может иметь плавающий характер и проявляться только после прогрева монитора до рабочей температуры. Ремонт таких повреждений требует использования специальных анизотропных пленок и оборудования для прецизионной термической фиксации контактов. Если повреждение затронуло внутренние структуры стекла матрицы, деталь подлежит только полной замене на новый дисплейный модуль.

Проблема может крыться и в неисправности дешифраторов — микросхем, которые отвечают за формирование строк и столбцов изображения. Когда один из чипов перегревается или выходит из строя, на экране замирает часть данных или возникают широкие полосы шума. Специалисты проводят диагностику сигналов интерфейса LVDS с помощью осциллографа для исключения сбоев в основном процессоре видеокарты. Проверка напряжений питания матрицы позволяет выявить дефекты в цепях стабилизации, которые также искажают картинку.

Работа сварочных аппаратов и частотных приводов создает сильные наводки, которые вызывают дрожание картинки или спонтанные перезагрузки монитора. Для борьбы с этим явлением внутренние электронные блоки помещают в экранирующие стальные кожухи с надежным заземлением. Все сигнальные кабели должны иметь плотную медную оплетку и ферритовые фильтры на концах для подавления высокочастотных шумов.

В процессе ремонта мастера проверяют целостность экрана внутри интерфейсных разъемов и состояние шин уравнивания потенциалов. Качественная фильтрация напряжения по входу питания отсекает импульсные всплески, которые могут повредить чувствительные микросхемы.

Программные настройки видеоконтроллера позволяют изменять частоту обновления экрана для ухода от резонанса с внешними полями. Укладка проводов внутри шкафа управления исключает параллельное прохождение силовых и сигнальных линий на близком расстоянии. Если помехи вызывают сбои в работе сенсора, применяют емкостные панели с улучшенными алгоритмами фильтрации помех. Специалисты проводят замеры уровня излучения в месте установки оборудования для выбора оптимальной схемы защиты.

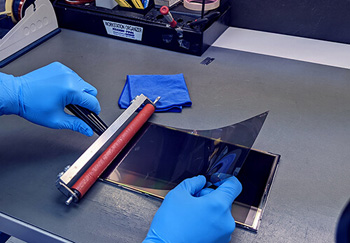

Длительное воздействие высоких температур вызывает необратимые изменения в структуре жидких кристаллов и поляризационных фильтров. Матрица монитора начинает «выгорать», что проявляется в появлении темных пятен, изменении цветового баланса или снижении общей яркости.

Внутренние компоненты работают в замкнутом пространстве, по этой причине эффективный отвод тепла имеет решающее значение для ресурса устройства. Если вентиляционные отверстия забиты масляной пылью, температура внутри пульта может подняться до +70℃ или выше. Очистка радиаторов и проверка исправности встроенных вентиляторов входят в регламент каждого технического обслуживания.

Процесс деградации ускоряется при попадании прямых солнечных лучей или теплового излучения от печей и нагретых заготовок. Пластиковые детали корпуса от перегрева становятся хрупкими и могут деформироваться, что нарушает герметичность стыков. В процессе ремонта мастера заменяют термопрокладки под силовыми транзисторами и обновляют термопасту на процессоре видеокарты. Если монитор имеет следы теплового повреждения, специалисты оценивают целесообразность восстановления отдельных слоев или замены всей матрицы.

Нестабильное напряжение с высоким уровнем высокочастотных шумов негативно влияет на работу всех узлов устройства: от процессора до ламп подсветки. Со временем электролитические конденсаторы в фильтрах высыхают и теряют емкость, что ведет к резкому росту амплитуды пульсаций.

Этот дефект часто проявляется в виде мерцания экрана, самопроизвольного изменения настроек яркости или ошибок при инициализации портов. Мастер подключает осциллограф к выходным линиям 5 В и 12 В для фиксации реальных параметров тока под нагрузкой. Если уровень шума превышает 50-100 мВ, компоненты блока питания подлежат немедленной замене.

Качественное питание обеспечивает чистоту видеосигнала и предотвращает возникновение «плавающих» дефектов изображения. Проверка диодных мостов и силовых ключей позволяет обнаружить скрытые повреждения после скачков напряжения в сети. При ремонте используют только низкоимпедансные серии конденсаторов с расширенным температурным диапазоном для долгой службы в закрытом корпусе. Результаты восстановления цепей питания — исчезновение зернистости на экране и стабильный запуск монитора с первого раза.

Промышленные дисплеи подключаются к контроллерам через специализированные параллельные или последовательные шины передачи данных. Интерфейс LVDS использует низковольтную дифференциальную передачу сигналов, которая обеспечивает высокую помехоустойчивость на больших скоростях.

Ремонт таких узлов требует проверки согласования импеданса линий и отсутствия перекоса фаз в витых парах шлейфа. Малейшее повреждение контактов в разъеме приводит к искажению цветовой палитры или полной потере синхронизации картинки. Мастера проводят прозвонку каждого проводника для обнаружения микротрещин, которые возникают от постоянных вибраций.

Старый интерфейс TTL более чувствителен к длине кабеля и внешним наводкам, поэтому при его восстановлении уделяют внимание качеству экранирования. Программная настройка таймингов в прошивке контроллера позволяет адаптировать плату управления под конкретную модель матрицы.

Проверка сигналов горизонтальной и вертикальной развертки позволяет точно выставить границы изображения на экране. Если монитор выдает сообщение «Сигнал не поддерживается», причина часто кроется в сбое данных в микросхеме EDID. Для восстановления правильных идентификаторов дисплея в памяти устройства специалисты используют программаторы.

Промышленные мониторы должны быть полностью защищены от попадания пыли и водяных струй со стороны лицевой панели. В процессе ремонта старые резиновые уплотнители и прокладки заменяют на новые элементы из неопрена или силикона. Места стыковки стекла с корпусом обрабатывают специальными адгезивами, которые сохраняют эластичность при резких перепадах температур.

Очистка канавок от остатков старого герметика и продуктов коррозии обеспечивает плотное прилегание всех деталей. Качественная изоляция исключает появление конденсата на внутренней стороне защитного стекла при работе во влажных цехах.

Проверку защиты проводят методом избыточного давления или визуально с использованием индикаторных порошков. Важно следить за состоянием кабельных вводов и сальников, которые должны плотно обжимать провода без образования щелей. Если корпус имеет механические повреждения или трещины, их устраняют с помощью аргоновой сварки или композитных составов. После завершения всех работ монитор проходит тесты на герметичность в соответствии с требованиями государственного стандарта.

Эффект остаточного изображения возникает из-за накопления паразитного заряда в ячейках жидких кристаллов при длительном отображении одной и той же картинки. В промышленной среде операторы часто наблюдают застывшие контуры кнопок или рамок программного обеспечения на фоне других окон. Это мешает корректному восприятию оперативной информации и может привести к ошибкам в управлении станком.

Ремонт в таких случаях начинают с запуска специализированных программных циклов, которые быстро меняют цвета пикселей для снятия статического потенциала. Настройка параметров питания матрицы (напряжения VCOM) также помогает минимизировать склонность кристаллов к «залипанию».

Для предотвращения дефекта в будущем используют функции автоматического смещения изображения на несколько пикселей или настраивают режимы сна дисплея. Специалисты проверяют работу контроллера T-CON, который управляет процессом обновления данных в каждой ячейке. Если помутнение имеет физический характер из-за деградации слоев матрицы, требуется замена дисплея новым. Качественное охлаждение задней стенки экрана снижает интенсивность химических процессов внутри кристаллической прослойки.

На поверхности внешнего экрана со временем накапливаются царапины, капли застывшего лака или окалины от сварки. Эти повреждения рассеивают свет и создают блики, которые затрудняют работу оператора в солнечную погоду.

Очистку начинают с использования химических растворителей, которые бережно удаляют масляную пленку без повреждения антибликового покрытия. Если стекло имеет глубокие риски, применяют метод многоэтапной механической полировки с использованием паст различной зернистости. Процесс ведут на малых оборотах инструмента для исключения локального перегрева и термического растрескивания материала.

Доводка поверхности возвращает стеклу идеальную прозрачность и восстанавливает эстетичный вид пульта управления. В случаях сильной эрозии или прожогов от искр защитное стекло заменяют новым закаленным изделием повышенной прочности. Перед монтажом на края наносят демпфирующую ленту для защиты от вибрационных ударов о рамку корпуса. Качественная полировка снижает нагрузку на зрение персонала и повышает точность работы с сенсорным вводом. Для продления ресурса дорогостоящих оптических элементов специалисты рекомендуют использовать защитные пленки.

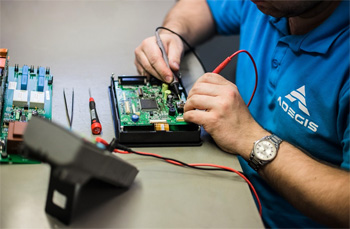

Основная плата обработки видеосигнала (AD Board) содержит множество мелких SMD-деталей, которые страдают от перенапряжений и вибрации. Чаще всего из строя выходят стабилизаторы напряжения и микросхемы памяти EEPROM, в которых хранятся настройки пользователя.

Если монитор не включается или выдает ошибку «Вне диапазона», мастер проверяет стабильность тактового генератора и прошивки процессора. Пропайка выводов видеовходов (VGA, DVI, HDMI) устраняет проблему периодического пропадания сигнала из-за механического износа разъемов. Влага в воздухе цеха вызывает коррозию тонких дорожек, что ведет к непредсказуемым сбоям в логике управления.

В процессе ремонта специалисты используют микроскопы для поиска микротрещин и следов электролитической коррозии под корпусами деталей. Замена вышедших из строя компонентов требует высокой точности пайки для исключения повреждения многослойного текстолита. Очистка платы от остатков флюса предотвращает утечки тока и ложные срабатывания кнопок управления.

Для обеспечения стабильности цифровой шины мастера проводят верификацию параметров всех вторичных источников питания. После восстановления платы монитор проходит проверку на совместимость с различными источниками видеосигнала.

Интеграция стороннего дисплея в существующий пульт управления возможна, но требует решения проблем с физическими размерами и интерфейсами связи. Промышленные мониторы часто имеют нестандартные соотношения сторон и специфические точки крепления, которые не совпадают с бытовыми моделями.

Специалисты изготавливают переходные рамки и адаптеры для надежной фиксации новой матрицы внутри старого корпуса. Для согласования видеосигналов применяют конвертеры-скалеры, которые преобразуют нестандартные частоты развертки станка в понятный для нового экрана формат. Настройка программных параметров обеспечивает корректное отображение всех элементов графического интерфейса.

Важно выбирать дисплеи промышленного класса с повышенным ресурсом подсветки и широкими углами обзора для удобства работы персонала. Современные аналоги часто обладают лучшей контрастностью и меньшим энергопотреблением, что является преимуществом при модернизации оборудования. В процессе замены обязательно проверяют совместимость сенсорных панелей и восстанавливают их работоспособность через соответствующие драйверы.

Методы тепловизионного обследования и рентгенографии позволяют находить скрытые дефекты электроники без демонтажа компонентов. Тепловизор фиксирует зоны аномального нагрева, которые указывают на короткие замыкания в микросхемах или перегрузку цепей питания.

Мастер видит неисправный элемент в виде «горячей точки» на экране прибора, что значительно ускоряет процесс локализации поломки. Этот метод эффективен для поиска утечек в керамических конденсаторах и дефектов в силовых ключах подсветки. Температурный мониторинг предотвращает выгорание текстолита и повреждение соседних дорожек.

Рентгеновское исследование находит применение для проверки качества пайки под корпусами микросхем BGA и обнаружения внутренних разрывов в многослойных платах. На снимках четко видны пустоты в припое и микротрещины в переходных отверстиях, которые невозможно заметить обычным глазом. Такая диагностика обязательна после сильных механических ударов по корпусу монитора для подтверждения целостности соединений.
