Резка правильно-отрезным станком

Промышленные правильно-отрезные установки позволяют обрабатывать стальной прокат диаметром до 16 мм, если материал поступает в бухтах. Когда речь идет о более мощных стационарных машинах, предел увеличивается до 20 мм для гладкой арматуры класса А1. Если металл имеет рифление или относится к высокопрочным маркам стали, возможности оборудования могут ограничиваться 12 мм или 14 мм.

Скорость протяжки при работе с максимальными сечениями обычно снижают, чтобы избежать перегрузки приводных валков и двигателя. Тяжелые прутки создают значительное сопротивление при прохождении через выпрямляющую рамку, поэтому перед началом процесса проверяют надежность крепления всех узлов.

Для тонкой проволоки или мелкой арматуры диаметром от 3 мм используют легкие станки, которые обеспечивают более высокую скорость выдачи готовых отрезков. Когда сечение заготовки превышает 20 мм, металл чаще поставляют в виде прямых прутков, потому что сматывание такого толстого проката в бухты технически затруднено. Параметры каждого станка четко определяют диапазон допустимых размеров, который нельзя нарушать ради сохранения точности реза. Если диаметр арматуры подобран верно, механизм подачи работает плавно и без рывков.

Современное оборудование гарантирует высокую точность резки прутков - с погрешностью не более 0,5-1 мм на каждый метр длины изделия. Такой результат достигается за счет использования электронных датчиков и бесконтактных счетчиков, которые фиксируют скорость движения проката в режиме реального времени.

Когда арматура достигает установленного в программе ограничителя, срабатывает гидравлический или механический нож. Весь процесс занимает доли секунды, поэтому погрешность остается минимальной даже при высокой интенсивности производства. Если оператор правильно настроил концевой упор, вся партия деталей будет иметь абсолютно идентичные размеры без отклонений.

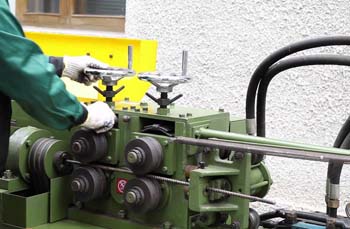

На точность отреза может повлиять проскальзывание металла между подающими роликами, если на поверхности прутка присутствует избыток заводской смазки или глубокая коррозия. Чтобы исключить такие ошибки, прижимную силу валков регулируют под конкретный тип и состояние проката. Когда режут длинномерные детали более 6 м, используют дополнительные приемные лотки, которые предотвращают провисание и искривление заготовки под собственной тяжестью.

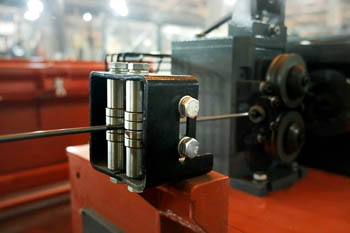

Механическая правка металла в валках станка практически не меняет его основные физические свойства и расчетные характеристики прочности. Когда арматура проходит через систему роликов, она подвергается многократному знакопеременному изгибу, который снимает внутренние напряжения после размотки бухты. Этот процесс происходит в холодном состоянии, поэтому структура кристаллической решетки стали остается стабильной.

Поверхностный слой может немного упрочняться за счет эффекта наклепа, но это не приводит к хрупкости материала при соблюдении проектных радиусов изгиба. Если станок настроен корректно, на поверхности прутка не появляются глубокие царапины или вмятины от роликов.

Важно следить за усилием прижима, так как чрезмерное давление валков может привести к незначительному уменьшению площади поперечного сечения заготовки. Когда обрабатывают арматуру с периодическим профилем, выпрямляющие элементы должны точно соответствовать форме насечек для сохранения их геометрии.

Если пруток после станка имеет идеальную прямолинейность, его сопротивление нагрузкам на сжатие и растяжение полностью соответствует данным из сертификата завода-изготовителя. Качество сцепления бетона с металлом также сохраняется на высоком уровне, потому что рельеф поверхности не повреждают в процессе обработки.

Резка оцинкованного проката на правильно-отрезных машинах допускается, но требует применения специальных роликов с полимерным или мягким покрытием. Когда проволока проходит через стальные валки, существует риск повреждения тонкого защитного слоя цинка из-за высокого трения и давления.

Чтобы сохранить антикоррозийные свойства материала, скорость правки немного снижают и внимательно следят за чистотой всех рабочих поверхностей станка. Если цинковое покрытие имеет достаточную толщину и адгезию, оно выдерживает деформацию без отслоения или растрескивания. Полученные отрезки сохраняют свою устойчивость к влаге по всей длине, кроме мест непосредственного разруба металла ножами.

Торцы оцинкованных прутков после резки остаются незащищенными, поэтому их иногда дополнительно обрабатывают холодным цинком или специальными лаками. Когда проволоку используют для изготовления сеток или ограждений, этот нюанс учитывают при выборе технологии последующей сварки. В процессе настройки оборудования проверяют, чтобы выпрямляющая рамка не создавала лишнего трения, которое может привести к перегреву и выгоранию защитного слоя.

Скорость работы современных автоматических линий достигает 30-50 м готовой продукции в минуту, что позволяет перерабатывать несколько тонн металла за одну смену. Когда станок работает с тонкой проволокой, частота ходов ножа может составлять до 100-150 раз в минуту при небольшой длине отрезков.

Общая эффективность процесса зависит от диаметра материала и сложности его предварительной размотки с бухты. Если используют тяжелые разматыватели с электроприводом, подача проката идет без пауз и остановок для замены сырья. Высокий уровень автоматизации исключает влияние человеческого фактора на темп производства и позволяет поддерживать стабильный выпуск деталей.

При переходе на другой диаметр арматуры требуется время на перенастройку валков и замену отрезных ножей, что обычно занимает от 15 до 30 минут. Когда производят короткие детали длиной до 500 мм, производительность в штуках возрастает, но линейная скорость может немного падать из-за инерции отрезного механизма. Современные блоки управления позволяют задавать разные режимы работы для оптимизации нагрузки на двигатель и узлы трансмиссии.

Нержавеющая проволока и прутки успешно обрабатываются на правильно-отрезных станках, если оборудование имеет достаточный запас жесткости и мощности. Когда работают с нержавейкой, учитывают ее высокую склонность к наклепу и повышенную твердость по сравнению с обычными углеродистыми сталями.

Отрезные ножи изготавливают из специальных инструментальных сплавов, которые долго сохраняют остроту при контакте с вязким материалом. Если использовать стандартную оснастку, она быстро выйдет из строя или начнет оставлять рваные края на месте среза. Для сохранения эстетичного вида поверхности часто применяют ролики из хромированной стали или керамики.

Процесс правки нержавеющего проката требует точной настройки валков, чтобы исключить пережог металла от трения. Когда проволока проходит через станок на высокой скорости, она может нагреваться до температуры +80-100℃, что иногда приводит к появлению цветов побежалости. Чтобы избежать этого эффекта, применяют принудительное охлаждение или используют технологические смазки, которые легко смываются после завершения работ.

Минимальный размер отрезаемого изделия обычно ограничивается расстоянием от последних подающих валков до плоскости ножа и составляет около 100-200 мм. Когда требуется нарезать более короткие детали, конструкцию станка дополняют специальными направляющими или используют индивидуальные настройки блока управления. Если пруток будет слишком коротким, он не сможет надежно удерживаться в приемном лотке и начнет хаотично падать, что создаст риск заклинивания механизма.

Для выпуска мелких заготовок часто применяют специализированные станки малого класса, которые имеют компактную рабочую зону. Точность при производстве коротких элементов остается такой же высокой, как и при резке стандартных шестиметровых штанг.

Длина готового изделия также зависит от хода отрезной каретки, если станок оснащен системой «летучего реза». В таких машинах нож двигается синхронно с металлом, поэтому минимальный интервал между ударами определяется временем возврата механизма в исходную точку. Когда устанавливают параметры для очень коротких деталей, скорость протяжки приходится снижать для корректной работы электроники.

Если заказчику нужны изделия длиной менее 50 мм, их чаще производят методом холодной высадки или штамповки из проволоки. Правильно-отрезное оборудование лучше всего проявляет себя при работе с диапазоном длин от 0,5 м до 12 м.

Даже если арматура или проволока поставляются в прямых прутках, они могут иметь остаточную кривизну или сабельность после транспортировки и хранения в пачках. Когда металл пропускают через правильно-отрезной станок, он приобретает гарантированную прямолинейность по всей длине, которая необходима для автоматизированных линий сварки.

Если прокат не будет идеально ровным, он может застревать в направляющих роботов или вызывать перекосы при сборке сеток. Механическая правка устраняет любые локальные изгибы, которые появились при погрузке или из-за температурных деформаций. Этот этап подготовки металла считается обязательным для предприятий, выпускающих высокоточные металлоизделия.

Стандартные требования к прямолинейности после прохода станка составляют не более 1 мм отклонения на 1 м длины прутка. Когда заготовки планируют использовать на токарных автоматах, этот показатель стремятся улучшить до 0,2-0,5 мм. Если подавать кривой материал сразу в зону резки без правки, ножи будут изнашиваться неравномерно из-за боковых нагрузок. Использование правильно-отрезного оборудования позволяет калибровать металл и одновременно очищать его от неплотной окалины или пыли.

Правильно-отрезные станки подходят для работы с квадратным и шестигранным прокатом, если их конструкция предусматривает использование профильных роликов. Когда через машину проходит квадрат, валки должны иметь соответствующие пазы для надежной фиксации граней без их деформации.

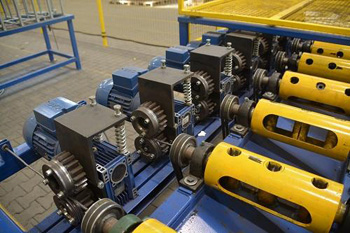

Обычная выпрямляющая рамка, которая вращается вокруг своей оси, для таких материалов не подходит, так как она повредит углы заготовки. Вместо этого применяют роликовые правильные машины с горизонтальным и вертикальным расположением тянущих блоков. Каждый ряд валков отвечает за выравнивание проката в своей плоскости, что обеспечивает идеальный результат на выходе.

Резка профильного металла требует использования ножей, форма которых повторяет контур сечения для получения чистого и перпендикулярного среза. Когда нож имеет плоскую форму, он может смять углы квадрата или шестигранника, что сделает заготовку непригодной для точной механообработки. Если профиль имеет большой размер, усилие реза значительно возрастает и требует мощного гидравлического привода. Обработка таких изделий на правильно-отрезных автоматах позволяет быстро получать партии калиброванных заготовок для производства болтов, гаек или деталей станков.

Наличие толстого слоя ржавчины, окалины или песка на поверхности металла ускоряет износ всех движущихся частей оборудования в несколько раз. Когда абразивные частицы попадают в зазоры между роликами и осями, они вызывают преждевременный выход из строя подшипников и приводных шестерен. Если арматура сильно загрязнена, подающие валки могут проскальзывать, что приводит к нарушению точности длины отрезаемых прутков.

Для очистки проката перед входом в рабочую зону часто устанавливают дополнительные щетки или блоки предварительной очистки. Эти несложные устройства помогают продлить ресурс дорогостоящих ножей и сохранить качество поверхности готовых изделий.

Загрязнения также могут скапливаться в узле резки, мешая полному возврату ножа в исходное положение после удара. Когда в механизм попадает много металлической пыли, увеличивается риск заклинивания и поломки станка при высокой скорости работы. При использовании смазочно-охлаждающих жидкостей грязь образует густую пасту, которая забивает фильтры и каналы системы подачи эмульсии. Чтобы избежать простоев, оператор должен ежедневно проводить чистку станка и проверять состояние очистных элементов.

Торцевая поверхность прутка после правильно-отрезного автомата получается ровной, но может иметь небольшое замятие кромки с одной стороны. Когда нож ударяет по металлу на большой скорости, происходит процесс сдвига, который оставляет характерный след на месте разделения.

Если лезвия остро заточены и зазор между ними выставлен правильно, величина деформации не превышает 0,1-0,3 мм. Для большинства строительных задач, таких как вязка арматуры или сварка каркасов, такое качество торца считается полностью приемлемым. Когда детали предназначены для лицевых элементов, их края иногда требуют легкой шлифовки для удаления острых заусенцев.

При работе затупленными или имеющими сколы ножами на срезе могут появиться рваные края или заметный «хвост» из неровного металла. Когда обрабатывают прутки большого диаметра, ударная нагрузка может привести к незначительному овалу на самом кончике заготовки. Чтобы минимизировать этот эффект, используют ножи с полукруглыми выемками, которые охватывают арматуру со всех сторон в момент реза.

Для работы тяжелых правильно-отрезных станков требуется ровное бетонное основание толщиной не менее 150-200 мм. Когда машина работает в скоростном режиме, возникают динамические и вибрационные нагрузки, которые могут привести к смещению оборудования или нарушению его геометрии.

Если станок установлен на недостаточно прочном полу, точность правки и резки будет постепенно падать из-за микроперекосов станины. Для гашения вибраций часто используют специальные резиновые опоры или анкерное крепление к полу через демпфирующие прокладки. Это снижает уровень шума в помещении и защищает соседнее оборудование от вредных колебаний.

Перед установкой станка важно предусмотреть достаточно места для размещения разматывающего устройства и длинного приемного лотка. Когда режут двенадцатиметровые прутки, общая длина линии может достигать 25-30 м, что требует правильной планировки цеха. Подвод электроэнергии должен соответствовать мощности двигателей, которая у крупных машин составляет 7-15 кВт. Если оборудование оснащено гидравлической системой, учитывают необходимость свободного доступа для замены масла и обслуживания насосной станции.

Закупка арматуры и проволоки в бухтах обходится дешевле, так как цена за тонну такого материала обычно ниже стоимости готовых нарезанных прутков. Когда предприятие использует собственный правильно-отрезной станок, оно может самостоятельно производить детали любой длины с минимальным количеством отходов.

При работе с готовыми шестиметровыми штангами часто остаются неликвидные обрезки по 0,5-1,5 м, которые приходится сдавать в лом. Бухтовый прокат позволяет настраивать резку так, чтобы использовать металл практически без остатка на протяжении всего мотка. Это снижает себестоимость готовой продукции на 10-15% за счет оптимизации раскроя и логистики.

Транспортировка бухт также удобнее, потому что они занимают меньше места в кузове автомобиля по сравнению с длинномерными пачками. Когда металл доставляют в компактном виде, можно использовать обычные грузовики без специальных разрешений на перевозку негабаритного груза. Разгрузка и хранение бухт на складе требуют меньше площади, а их перемещение осуществляется стандартным краном или погрузчиком.
