Рулон горячекатаный (г/к)

Технологический цикл начинается с разогрева массивных стальных слябов в методических печах до температуры +1100–1300℃. Такой тепловой режим переводит металл в состояние высокой пластичности, когда сопротивление деформации падает в несколько раз.

Раскаленную заготовку подают на валки прокатного стана, где под огромным давлением происходит перестройка кристаллической решетки стали. Температуру контролируют бесконтактными пирометрами на каждом проходе, так как охлаждение ниже +900℃ может привести к появлению внутренних трещин и поломке оборудования. Горячая обработка позволяет зернам металла полностью обновиться, поэтому структура готового листа получается плотной и однородной по всему объему.

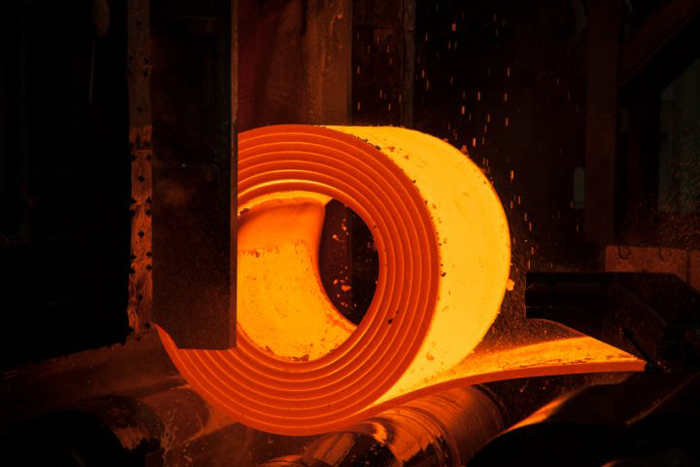

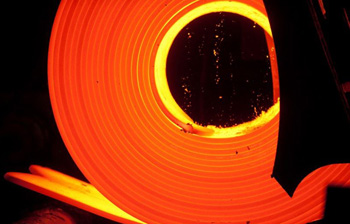

После прохождения через финишные клети стана полоса имеет температуру около +600–700℃. В этот момент включают систему водяного душирования для ускоренного охлаждения металла перед смоткой в бухту. Регулировка скорости подачи воды определяет итоговые механические свойства проката, так как резкий перепад температур влияет на твердость поверхностного слоя.

Равномерный нагрев всей массы сляба исключает возникновение зон с разной прочностью внутри одного рулона. Процесс требует колоссальных затрат энергии, но высокая скорость прокатки до 20 м/с обеспечивает отличную производительность цеха.

Для выпуска массовой продукции выбирают углеродистые стали обыкновенного качества марок Ст3пс и Ст3сп. Эти сплавы содержат до 0.22% углерода, что гарантирует отличную свариваемость и достаточную вязкость материала при низких температурах.

Марка 08кп востребована для изготовления деталей методом холодной штамповки после размотки рулона. Низколегированная сталь 09Г2С необходима для северных регионов, так как добавление марганца и кремния сохраняет прочность конструкций при морозе до -70℃. Легированные марки типа 10ХСНД применяют для производства ответственных узлов мостов и тяжелой строительной техники. В такие стали вводят хром и никель для повышения коррозионной стойкости и предела текучести до 390 МПа. Качественные конструкционные стали марок 10, 20 или 45 используют в машиностроении для выпуска осей и валов.

Химический состав каждой плавки проверяют в лаборатории спектральным методом перед заливкой металла в машины непрерывного литья заготовок. Выбор конкретного сплава диктуют требования к твердости и износостойкости финишного изделия. Использование сталей с низким содержанием вредных примесей серы и фосфора предотвращает хрупкость швов при автоматической сварке.

Главное различие в состоянии поверхности и в точности геометрических параметров стальной полосы. Горячекатаный рулон всегда имеет на поверхности темный слой окалины, которая образуется при контакте раскаленного металла с кислородом. Толщина г/к проката может достигать 25 мм, тогда как холодная прокатка ограничена пределом 4 или 5 мм.

Холоднокатаный лист изготавливают из горячекатаной заготовки после её очистки в кислотных ваннах и повторного обжатия валками без нагрева. Этот метод обеспечивает зеркальную гладкость граней и минимальные допуски по толщине до 0.01 мм.

Внутренние напряжения в горячекатаной стали распределены более равномерно из-за процесса естественной рекристаллизации. Холодная деформация вызывает наклеп металла, поэтому такие листы становятся тверже и прочнее, но теряют часть пластичности. Г/к рулон обходится дешевле в производстве, так как технология не включает этапы травления и многократного отжига в колпаковых печах.

Массивные горячекатаные бухты служат сырьем для выпуска сварных труб и тяжелых строительных профилей. Холоднокатаную сталь выбирают для лицевых панелей автомобилей и корпусов бытовой техники, где важна идеальная чистота отделки.

Точность изготовления листов в рулонах регламентирует ГОСТ 19903-2015, который выделяет классы А (высокая) и Б (нормальная). Для полосы толщиной 2 мм допуск в классе А составляет ±0.17 мм, а в классе Б — ±0.20 мм. С увеличением толщины металла до 10 мм разрешенные отклонения возрастают до ±0.40 мм.

Контроль параметров проводят автоматизированные измерительные комплексы с лазерными или рентгеновскими датчиками непосредственно в линии стана. Стабильность размеров по всей длине полотна гарантирует предсказуемое поведение металла при последующей резке и сварке.

Разнотолщинность внутри одного рулона не должна превышать половины суммы предельных отклонений. Это важно для производства труб, так как перепады сечения могут ослабить сварной шов. Ширина рулона также имеет свои допуски: от +5 до +10 мм в зависимости от типа кромки. Косина реза и волнистость кромок строго нормируются для исключения брака при автоматической подаче полосы в станки.

Рулонная сталь служит основным материалом для выпуска прямошовных и спиральношовных труб различного диаметра. Процесс начинается с размотки бухты и продольной резки полотна на узкие полосы нужной ширины, которые называют штрипсом. Затем ленту подают в формовочный стан, где система валков постепенно сворачивает плоский металл в цилиндрическую заготовку. Края полосы плотно прижимают друг к другу и соединяют методом высокочастотной сварки или сварки под слоем флюса.

Использование горячекатаного рулона позволяет получать трубы с толщиной стенки до 20 мм для магистральных нефтегазопроводов. После сварки изделие проходит стадию калибровки для придания точного диаметра и проверки шва ультразвуковыми дефектоскопами.

Горячекатаная структура стали обеспечивает надежное сплавление кромок без образования пор и пустот. Прокат марок 09Г2С или Ст3сп гарантирует герметичность системы при высоком внутреннем давлении жидкости.

Окалина — многослойная корка из оксидов железа, которая возникает при химической реакции стали с атмосферным кислородом в условиях сильного нагрева. При температуре выше +600℃ процесс окисления ускоряется и на металле последовательно растут слои вюстита, магнетита и гематита.

Нарост окалины имеет темный, почти черный цвет и отличается высокой твердостью и хрупкостью. Он прочно сцеплен с основой, но при механическом воздействии или изгибе начинает трескаться и осыпаться мелкими чешуйками. Наличие этой корки — естественный признак горячей прокатки, оно не считается браком продукции.

Толщина оксидного слоя зависит от времени нахождения сляба в печи и химического состава атмосферы внутри камеры. Избыток воздуха в горелках увеличивает потери металла на угар, которые могут составлять до 2% от массы заготовки. На горячих станах устанавливают системы гидросбива, где вода под давлением 250 бар смывает первичную окалину перед валками. Но в процессе остывания рулона на складе на поверхности вновь нарастает тонкий защитный слой оксидов. Эта пленка предохраняет сталь от моментального ржавления при краткосрочном хранении.

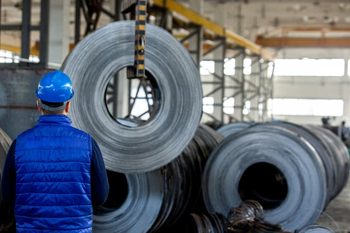

Стальные бухты весом в несколько тонн оказывают колоссальное давление на опору, поэтому их укладывают на специальные вогнутые ложементы или деревянные бруски. Хранение рулонов непосредственно на плоском бетонном полу запрещено, так как под собственным весом нижние витки металла могут деформироваться и образовать «лыску».

Горячекатаный прокат допускается размещать на открытых площадках под навесами, если исключено прямое попадание дождя и снега. Плотная намотка и наличие окалины обеспечивают умеренную защиту от коррозии, но длительный контакт с влагой приводит к появлению глубокой ржавчины.

В закрытых складах поддерживают стабильную температуру воздуха для исключения выпадения конденсата на холодном металле. Резкие перепады влажности вызывают подслойное окисление, которое портит товарный вид продукции. Для удобства работы вилочных погрузчиков и мостовых кранов рулоны располагают рядами с технологическими проходами. Складывание изделий в несколько ярусов разрешается только при использовании усиленных стеллажей с фиксаторами от перекатывания. Заводскую маркировку и бирки берегут от влаги для сохранения прослеживаемости каждой плавки.

Длительное нахождение полосы в смотанном состоянии под механическим напряжением вызывает эффект остаточной кривизны. При размотке рулона металл стремится сохранить форму дуги, что делает невозможным его точную резку или штамповку.

Для устранения дефекта полосу пропускают через многороликовые правильные агрегаты в начале перерабатывающих линий. Изделие проходит между двумя рядами валков, расположенных в шахматном порядке, где сталь подвергается многократному знакопеременному изгибу. Эта процедура перестраивает внутреннюю структуру металла и возвращает ленте идеальную плоскостность.

Интенсивность воздействия роликов настраивают в зависимости от предела текучести стали и толщины сечения. Качественная правка снимает внутренние напряжения, которые могли бы привести к деформации деталей после лазерной резки или сварки.

Листы, полученные из рулона после правильной машины, не имеют волнистости кромок и коробоватости. Этот этап обязателен при производстве профнастила, фасадных кассет и элементов мебельных каркасов. После выравнивания сталь сохраняет плоское состояние при любых последующих механических операциях.

Удаление окалины кислотными растворами необходимо перед началом процесса холодной прокатки или нанесением антикоррозийных покрытий. Твердые частицы оксидов железа могут повредить полированную поверхность валков прецизионного стана и вызвать появление вмятин на листе.

Травление проводят в непрерывных линиях, где рулон разматывают и пропускают через ванны с раствором соляной или серной кислоты. Химикаты растворяют слой окалины за несколько минут, не затрагивая основной слой стали благодаря ингибиторам коррозии. После ванн полосу промывают дистиллированной водой и сушат, получая чистый металл со светло-серым оттенком.

Травленый рулон востребован при производстве деталей с повышенными требованиями к чистоте поверхности, таких как корпуса приборов и автомобильные диски. Отсутствие оксидов гарантирует мертвую адгезию при порошковой покраске или горячем цинковании.

В процессе травления удаляются также следы заводской смазки и технологические загрязнения. Очищенная сталь лучше поддается контактной сварке, так как электрическое сопротивление поверхности становится стабильным. Многие предприятия закупают именно г/к травленый прокат для исключения затрат на собственную пескоструйную обработку.

Способность металла образовывать прочное соединение без трещин зависит от содержания углерода и легирующих элементов, что выражается через эквивалент углерода. Рулонный прокат из сталей Ст3 и 09Г2С обладает отличной свариваемостью, так как низкое количество примесей исключает закалку шва при остывании.

В ходе сварки структура металла в зоне термического влияния остается пластичной и не склонной к хрупкому разрушению. Это позволяет собирать массивные каркасы и трубопроводы без предварительного подогрева и последующего отпуска. Сварные соединения выдерживают такие же нагрузки, как и основное тело стального листа.

Избыток серы и фосфора в составе стали может привести к появлению горячих и холодных трещин внутри сварочного валика. Для ответственных конструкций выбирают рулоны из спокойных сталей (индекс сп), которые прошли полную дегазацию при выплавке. Плотная кристаллическая решетка без неметаллических включений обеспечивает однородность расплава в сварочной ванне.

Хром и никель в легированных рулонах требуют использования специальных электродов и защитных газов для предотвращения выгорания добавок. Контроль химии металла на входе гарантирует надежность всех монтажных стыков.

Необрезную кромку (индекс НК) формируют в процессе деформации полосы в валках горячего стана, и она имеет естественные неровности. Края такого рулона могут содержать микротрещины, закругления и отклонения по ширине на несколько сантиметров по всей длине бухты.

Такую продукцию выбирают для дальнейшего переката на станах холодной прокатки или для нужд вторичной переработки. Рулоны с НК стоят дешевле, но объем отходов при раскрое заготовок возрастает на 3–5%. Это подходит для изготовления деталей, торцы которых будут полностью удалять в процессе производства.

Обрезную кромку (индекс ОК) получают путем удаления неровных краев дисковыми ножницами непосредственно в потоке прокатной линии. Процесс гарантирует идеальную параллельность сторон и точное соблюдение ширины полосы с допуском до 2 мм.

Прокат с обрезной кромкой готов к немедленной подаче в профилегибочные агрегаты и штамповочные прессы. На краях металла отсутствуют дефекты структуры, поэтому при гибке на торцах не возникают надрывы. Такие рулоны удобнее упаковывать и транспортировать без риска повреждения соседних витков.
