Рулонная сталь

Внутренний диаметр рулона диктуют технические характеристики разматывателей на линиях последующей переработки проката. Наиболее распространенные мировые стандарты для холоднокатаной и оцинкованной продукции — 508 мм и 610 мм. Массивные горячекатаные рулоны часто имеют внутреннее отверстие диаметром 750 мм или 850 мм из-за большой толщины металла и его жесткости при намотке.

Точное соответствие размера важно для фиксации бухты на валу оборудования. Если диаметр не совпадет, то возникнут перекосы полотна и вибрации, которые приведут к поломке прецизионных узлов стана.

На производстве размер отверстия формируют за счет расширяющегося сегментного барабана моталки. Стабильное натяжение первых витков стали гарантирует отсутствие зазоров между слоями, что предотвращает смятие внутреннего контура под весом многотонной заготовки. Для защиты кромок внутри отверстия иногда вставляют картонные или пластиковые гильзы. Мастер подбирает формат намотки исходя из толщины стальной полосы и мощности двигателей цеха.

Телескопичность — смещение отдельных витков стали относительно оси рулона в сторону торца. Этот дефект возникает из-за нарушения параллельности валков или из-за неправильной настройки натяжения полосы в процессе сматывания.

Чтобы исключить подобное явление, современные станы оснащают системами автоматического контроля положения кромки с лазерными датчиками. Компьютер в режиме реального времени корректирует угол подачи ленты на барабан, обеспечивая идеально ровную поверхность торца. Плотная и ровная укладка слоев необходима для предотвращения заминов и повреждений краев металла при перевозке.

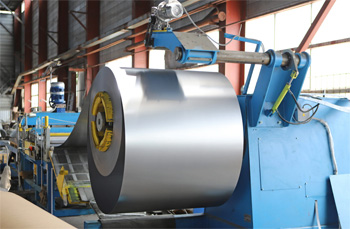

Усиление натяжения полотна в финальной фазе намотки также способствует фиксации витков. Если рулон имеет выступы на торцах более 20 мм, его считают бракованным и отправляют на перемотку.

Использование прижимных роликов на моталке помогает уплотнять слои и вытеснять воздух из межвиткового пространства. Плотная структура бухты минимизирует трение поверхностей друг о друга, что сохраняет декоративные свойства покрытий.

Тяжелые рулоны весом от 5 до 30 т оказывают колоссальное давление на нижнюю точку опоры, поэтому их укладывают только на специальные вогнутые подставки. Прямой контакт стали с плоским бетонным полом приводит к появлению «лыски» — необратимой деформации нижних витков из-за смятия металла.

Ложементы из дерева или композитных материалов распределяют массу рулона по большой площади, сохраняя его идеальную цилиндрическую форму. Подобная схема складирования предотвращает перекатывание бухт и обеспечивает безопасность персонала в складском комплексе. Инженеры рассчитывают нагрузку на перекрытия цеха с учетом суммарного веса штабелей.

Вертикальное положение (на торце) допустимо только для узких лент и штрипса небольшого диаметра. Для широких рулонов такая ориентация опасна из-за риска заваливания и деформации краев под собственным весом.

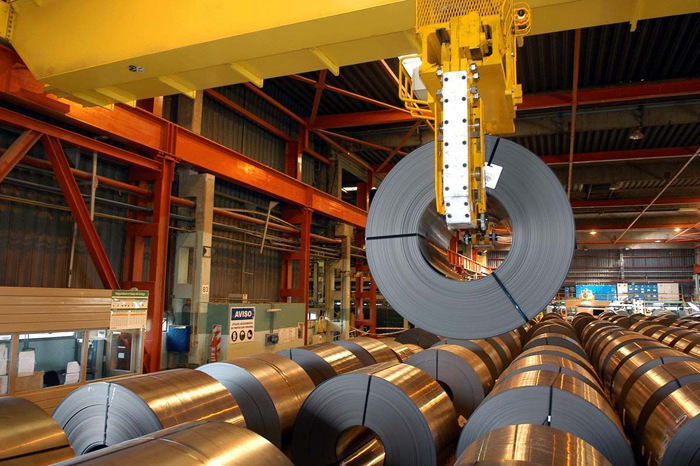

Горизонтальное размещение позволяет удобно использовать цеховые краны с С-образными захватами для перемещения продукции. Между соседними бухтами в ряду оставляют технологические зазоры для прохода инспекторов и проведения замеров.

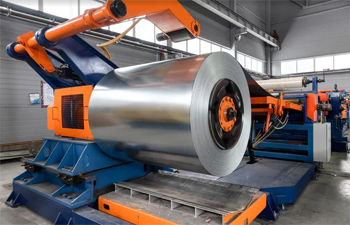

Переход на рулонный формат поставки позволяет сократить количество отходов металла при раскрое минимум на 10%. Автоматические линии штамповки и профилирования работают непрерывно, забирая полосу из разматывателя без пауз на замену отдельных заготовок. Это повышает производительность труда и коэффициент использования материала, так как отсутствуют концевые обрезки каждого листа. Длина полотна в одном рулоне может достигать 2000 м, что обеспечивает выпуск огромных партий деталей в течение одной смены.

Компактность рулонов облегчает логистику: одна бухта занимает меньше места, чем пачка листов аналогичного веса. Затраты на упаковку и погрузочные работы снижаются за счет механизации всех процессов перемещения металла. Рулонная сталь позволяет изготавливать изделия любой произвольной длины, которые невозможно получить из стандартного плоского проката. Суммарная экономическая выгода складывается из сокращения складских площадей.

Вес стальной бухты определяют на основе геометрических параметров полосы и плотности металла 7850 кг/куб.м. Для вычисления сначала перемножают толщину, ширину и общую длину полотна, которую фиксируют счетчики на выходе из стана. Например, стальная лента длиной 1000 м, шириной 1.25 м и толщиной 1 мм имеет объем 1.25 куб.м, что соответствует массе 9812.5 кг. Существует также методика расчета через внешний и внутренний диаметры намотки, где объем определяют как разность двух цилиндров.

Точные данные о весе партии всегда указывают в сопроводительном паспорте качества и на заводской бирке. Фактический вес продукции проверяют на платформенных весах большой грузоподъемности при отгрузке. Расхождение расчетных и реальных цифр не должно превышать установленные допуски 1–2%. Знание массы рулона необходимо для выбора транспортного средства и настройки тормозных систем разматывателей. А технологам информация о весе погонного метра позволяет прогнозировать выход готовых изделий из одной единицы сырья.

Аббревиатура НК обозначает необрезную кромку, которая формируется в процессе деформации металла в валках горячего стана. Края такого полотна имеют естественные неровности, микротрещины и небольшие закругления по всей длине.

Такую продукцию выбирают для нужд вторичной переработки или для изготовления деталей, где торцы будут полностью удалять механическим способом. Рулоны с индексом НК дешевле, но требуют более тщательной подгонки при сварке встык. Этот вариант подходит для производства массивных конструкций с большими припусками на обработку.

Обрезную кромку (индекс ОК) получают путем удаления неровных краев дисковыми ножами на финальной стадии прокатки. Процесс гарантирует идеальную параллельность сторон и точное соблюдение ширины рулона с допуском до нескольких мм.

Продукция с индексом ОК готова к немедленной подаче в профилегибочные станы без предварительной подготовки кромок. Отсутствие дефектов на краях исключает риск заклинивания полосы в направляющих и поломку инструмента.

Эффект остаточной кривизны возникает из-за длительного нахождения стали в смотанном состоянии под механическим напряжением. При размотке рулона полоса стремится сохранить форму дуги, что мешает качественной резке и штамповке деталей.

Для нейтрализации явления используют многороликовые правильные машины, которые устанавливают в начале перерабатывающих линий. Полотно проходит через серию валков, расположенных в шахматном порядке, в которых металл подвергается многократному знакопеременному изгибу. Эта процедура перестраивает кристаллическую структуру и возвращает стали идеальную плоскостность.

Интенсивность воздействия роликов регулируют в зависимости от толщины металла и радиуса намотки бухты. Качественная правка снимает внутренние напряжения и предотвращает появление «хлопунов» на поверхности готовых листов. Для тонких прецизионных лент применяют метод правки под натяжением, который гарантирует безупречную ровность поверхности. Стабильность геометрии полосы особенно важна для последующей работы лазерных и плазменных станков с ЧПУ.

Колпаковый отжиг проводят в отдельных печах, куда помещают сразу несколько плотно смотанных рулонов. Металл медленно нагревают в течение 20 или 30 часов, после чего следует длительный период естественного остывания под защитным колпаком.

Технология обеспечивает высокую однородность механических свойств по всей массе стали, но требует огромных временных затрат. В процессе нагрева в бухтах происходит полная рекристаллизация зерен, что делает сталь максимально мягкой и пригодной для сверхглубокой вытяжки. Защитная атмосфера из смеси азота и водорода предохраняет поверхность от окисления и потемнения.

Непрерывный отжиг выполняют в вертикальных или горизонтальных печах туннельного типа непосредственно в потоке прокатной линии. Размотанная полоса движется через зоны нагрева и охлаждения со скоростью до 600 м в минуту. Весь цикл термической обработки занимает всего несколько минут, что существенно повышает производительность цеха. Метод позволяет получать более жесткую сталь с высокой точностью параметров поверхности.

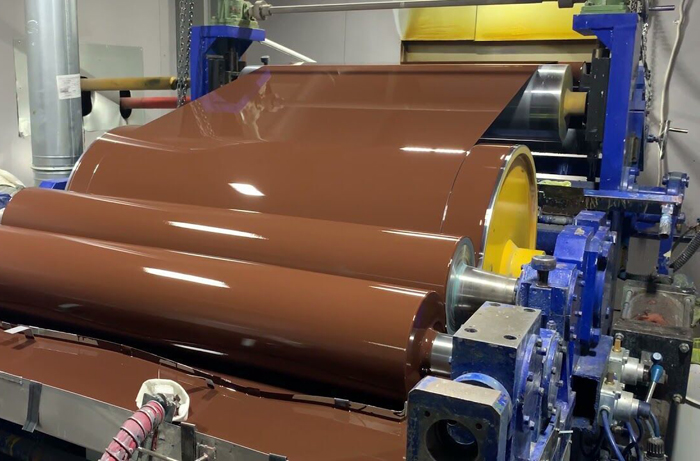

Линии непрерывного отжига часто совмещают с узлами оцинкования или нанесения полимеров. Интеграция процессов снижает себестоимость продукции и сокращает производственный цикл.

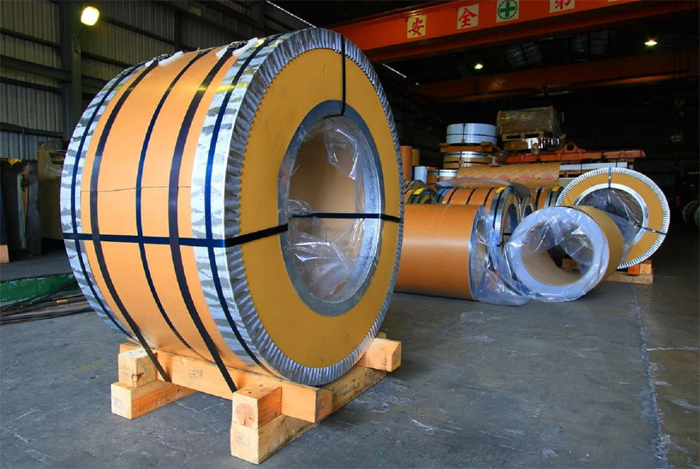

Транспортировка металла морем или по железной дороге на дальние расстояния требует усиленной защиты от коррозии и ударов. Каждый рулон обертывают несколькими слоями водонепроницаемой ингибированной бумаги, которая блокирует доступ влаги к виткам. Сверху накладывают внешний стальной кожух из тонкого оцинкованного листа для предотвращения механических повреждений торцов и поверхности.

Кромки рулона защищают стальными уголками, которые фиксируют мощными стяжными лентами через внутреннее отверстие. Торцевые крышки упаковки плотно подгоняют к диаметру намотки для исключения попадания конденсата внутрь бухты. На упаковку наносят международную маркировку со штрих-кодами для автоматического считывания данных в логистических центрах. Вес брутто и нетто указывают на нескольких ярлыках для исключения путаницы при таможенном оформлении. Внутри упаковки часто размещают мешочки с силикагелем для поглощения остаточной влажности воздуха.

Технологические возможности агрегатов продольного роспуска определяют минимальную и максимальную ширину получаемого штрипса. Большинство современных линий позволяют нарезать полосы шириной от 10 мм до 600 мм с шагом в 1 мм. Предельный размер заготовки ограничен общей шириной исходного рулона, которая обычно составляет 1250 мм или 1500 мм.

Точность реза обеспечивается жесткостью валов и качеством заточки дисковых ножей. Отклонение по ширине на прецизионном оборудовании не превышает 0.05 мм, что критично для производства мелких метизов и электротехнических деталей.

При нарезке очень узких лент возрастает риск саблевидности полотна — отклонения от прямой линии в горизонтальной плоскости. Для предотвращения этого дефекта используют специальные натяжные станции с раздельной регулировкой каждой полосы. Количество одновременно нарезаемых лент может достигать 30 штук за один проход в зависимости от толщины стали. Чрезмерно тонкий металл, до 0.3 мм, требует деликатной настройки прижимных устройств для исключения смятия кромок.

На поверхность стальной полосы перед сматыванием наносят тонкий слой специального индустриального масла методом электростатического напыления. Жировая пленка проникает в микроскопические неровности металла и создает надежный барьер для молекул воды и кислорода. Ингибиторы в составе смазки химически блокируют окислительные реакции на поверхности стали в течение 6 месяцев хранения.

При плотной намотке рулона масло распределяется между слоями под давлением, заполняя все пустоты. Это предотвращает развитие «черных пятен» и подслойной ржавчины, которые возникают из-за попадания конденсата между витками.

Консервация особенно важна для холоднокатаного проката без цинкового покрытия, так как чистая сталь моментально реагирует на влажность воздуха. Толщину масляного слоя строго дозируют для обеспечения защиты без избыточного стекания жидкости с торцов бухты.

Перед последующей покраской или сваркой консервационный состав легко удаляют в щелочных моечных машинах. Существуют марки масел, которые полностью испаряются при нагреве в печах отжига без образования нагара.

Каждый стальной рулон снабжают индивидуальным номером и паспортом качества, данные из которых дублируют на торцевой бирке. Маркировка содержит информацию о заводе-изготовителе, номере плавки, марке стали и фактических размерах полотна.

Цифровой штрих-код позволяет мгновенно получить сведения о химическом составе и о результатах механических испытаний из единой базы данных. Такая система прослеживаемости необходима для быстрого поиска причин брака и контроля за качеством сырья на всех этапах переработки.

Информация о дате выпуска и массе нетто помогает организовать правильную ротацию складских запасов. На бирке указывают также тип кромки, класс точности и вид нанесенного защитного покрытия. Если в процессе штамповки обнаруживают скрытый дефект, маркировка позволяет отозвать всю партию металла из той же плавки. Использование несмываемых красок и прочных пластиковых ярлыков гарантирует сохранность данных при длительной перевозке.
