Рулон холоднокатаный нержавеющий

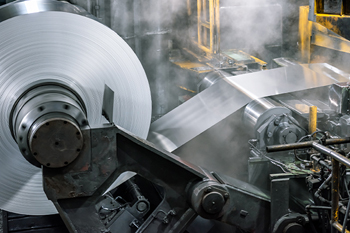

Процесс дрессировки — завершающий этап холодной прокатки с минимальным обжатием металла в пределах 1-2%. Стальную ленту пропускают через полированные валки под огромным давлением, чтобы устранить эффект площадки текучести и сделать структуру стали более однородной. Такая процедура придает нержавейке зеркальный блеск или благородный матовый оттенок в зависимости от фактуры инструмента.

После дрессировки поверхность приобретает высокую плотность и становится идеально ровной, что исключает появление микротрещин при последующей гибке. Металл лучше сопротивляется механическому износу и сохраняет презентабельный вид в течение всего срока службы.

Дрессировка также исправляет мелкие дефекты формы, которые возникают на стадии основного уменьшения толщины. Обработанный таким способом прокат заказывают для производства лицевых панелей лифтов и бытовой техники премиум-класса. Гладкая поверхность без пор не задерживает частицы пыли и жира, поэтому очистка изделий проходит быстро и эффективно. Холодная калибровка повышает предел упругости стали, что позволяет изготавливать из нее тонкие и прочные пружинные элементы.

Идеальная ровность полосы гарантирует бесперебойную работу автоматических податчиков на прессовых линиях. Если нержавеющая лента имеет остаточную волнистость или коробоватость, при входе в матрицу возникают перекосы и заклинивания.

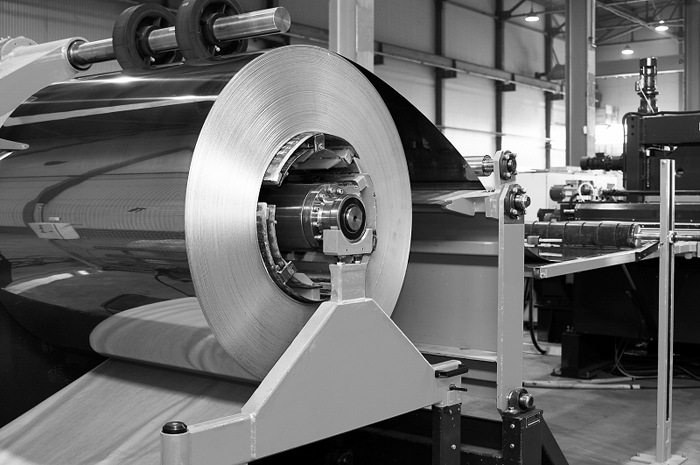

Холоднокатаный рулон проходит стадию растяжки на правильных машинах, которые выравнивают длину волокон металла по краям и в центре. Это обеспечивает плотное прилегание заготовки к рабочему инструменту и точность геометрических размеров каждой детали. Использование калиброванного проката снижает риск поломки дорогих штампов и увеличивает скорость выпуска продукции в два раза.

Хорошая плоскостность исключает появление внутренних напряжений, которые часто приводят к самопроизвольному изгибу деталей после вырубки. Металл сохраняет заданную форму даже при изготовлении широких и плоских элементов корпусов. При лазерной резке с рулона ровный лист позволяет выдерживать фокусное расстояние луча с точностью до доли миллиметра. Заводы контролируют данный параметр с помощью лазерных сканеров в режиме реального времени.

Изготовление электросварных труб малого диаметра требует использования узкой стальной ленты с идеальной геометрией кромок. Рулон нержавейки распускают на штрипс нужной ширины на линиях продольной резки с дисковыми ножами. Такая заготовка обеспечивает стабильность зазора под сварку на всей длине трубного стана, что гарантирует прочность и герметичность будущего шва. Плотная структура металла позволяет выполнять сварку на высоких скоростях без разбрызгивания расплава.

Минимальные допуски по толщине рулона позволяют выпускать тонкостенные трубы с весом, который строго соответствует проектным данным. Это экономит до 10% металла при строительстве систем водоснабжения и отопления. После сварки труба проходит стадию калибровки, где гладкая поверхность штрипса обеспечивает идеальный блеск и чистоту контура. Нержавеющая сталь в рулонах позволяет организовать непрерывный цикл производства, сокращая количество отходов на обрезку концов.

Этот сплав содержит в своем составе титан, который выполняет функцию стабилизатора кристаллической решетки при сильном нагреве. Рулон холоднокатаной нержавейки марки 12Х18Н10Т, или AISI 321, выдерживает температуру до +600℃ без потери коррозионной стойкости.

Титан связывает углерод и препятствует образованию карбидов хрома, поэтому сварные швы не разрушаются от межкристаллитной коррозии. Это свойство делает металл незаменимым для изготовления гофр, резонаторов и корпусов глушителей современных автомобилей. Металл сохраняет вязкость и не становится хрупким при постоянных циклах нагрева и охлаждения.

Высокая жаропрочность материала позволяет уменьшить толщину стенок выхлопных коллекторов без риска их прогара. Использование тонкого холоднокатаного листа снижает общий вес транспортного средства и улучшает его динамику. Поверхность стали после холодной прокатки отлично сопротивляется воздействию дорожной соли и химических реагентов. При формовке деталей из рулона титан обеспечивает равномерную структуру штамповки без разрывов волокон.

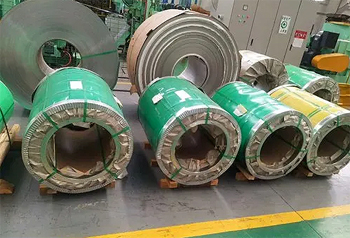

Специальное полимерное покрытие служит не только защитой от царапин, но и выполняет роль сухой смазки при деформации металла. Пленка из полиэтилена высокого давления снижает коэффициент трения между нержавеющей сталью и поверхностью матрицы пресса.

Когда пуансон вытягивает лист из рулона для получения глубокой чаши, защита предотвращает появление задиров и налипание металла на инструмент. Это значительно продлевает жизнь дорогостоящей оснастке и исключает необходимость частой полировки штампов. Слой полимера распределяет давление прижима равномерно по всей площади заготовки.

Толщина пленки в 70 мкм или 100 мкм обеспечивает целостность поверхности нержавейки даже при экстремальных степенях растяжения. После завершения процесса формирования изделия пленку легко удаляют вручную, открывая идеально чистый металл без следов масла.

Этот метод активно применяют при производстве кухонных моек, баков стиральных машин и медицинских кювет. Но важно выбирать рулоны с пленкой, которая имеет высокую эластичность и не рвется в зонах максимального напряжения. Использование проката с заводским покрытием сокращает количество брака по косметическим дефектам до минимума.

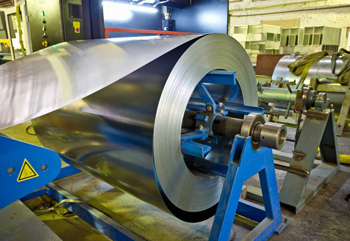

Размер отверстия в центре рулона должен в точности совпадать с характеристиками разматывающего шпинделя станка. Для обеспечения совместимости с мировыми стандартами оборудования заводы выпускают катушки с внутренним диаметром 508 мм или 610 мм.

Правильный подбор этого размера гарантирует надежную фиксацию многотонного груза и исключает биение при вращении барабана. Если диаметр будет слишком велик, заготовка соскользнет с вала, а тесное отверстие не позволит установить рулон в рабочее положение. Для расчета мощности гидравлического привода учитывают также массу рулона, которая может достигать 15 т.

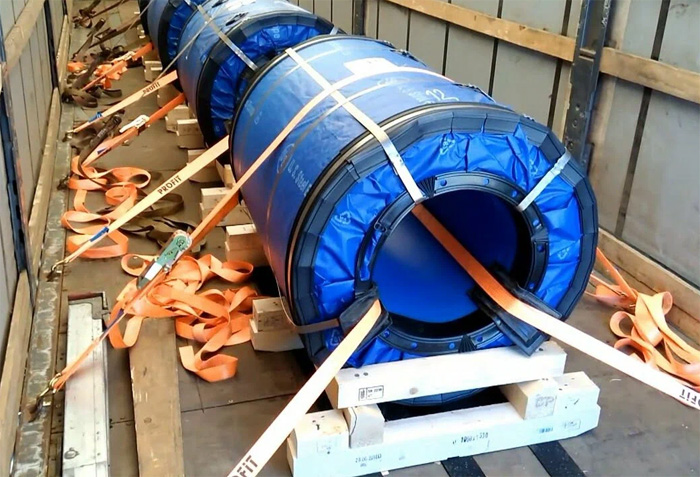

Чтобы предотвратить смятие внутренних витков под тяжестью верхних слоев используют жесткие картонные или стальные втулки. Втулка сохраняет круглую форму центрального отверстия при многоярусном складировании и длительной транспортировке. При заказе проката для узкоспециализированных линий можно согласовать индивидуальные размеры гильзы. Состояние внутренней кромки рулона проверяют при приемке товара на предмет отсутствия телескопичности и деформаций.

Высокая точность толщины стенки в холоднокатаном рулоне обеспечивает стабильность теплофизических процессов в аппаратах. Нержавеющая сталь марок AISI 316L со стенкой 0.5-0.8 мм позволяет создавать компактные пластинчатые теплообменники с огромной площадью контакта.

Тонкий металл быстрее передает энергию между средами, что повышает КПД всей инженерной системы. Гладкая поверхность стали после холодного вальцевания препятствует накоплению известковых отложений и накипи внутри каналов. Это продлевает интервалы между сервисными чистками оборудования и снижает эксплуатационные расходы.

Отсутствие окалины и пор на металле гарантирует идеальное качество паяных или сварных соединений при сборке пакета пластин. Холодная деформация упрочняет сталь, позволяя ей выдерживать высокое рабочее давление до 40 бар без раздутия стенок.

Пластичность материала обеспечивает возможность получения сложного гофрированного рельефа на пластинах методом штамповки из рулона. Применение нержавейки гарантирует полную химическую инертность к агрессивным жидкостям и газам.

Качество отделки металла проверяют с помощью прецизионных профилометров, которые измеряют микроскопические неровности профиля. Для холоднокатаных рулонов нормой считают показатели шероховатости Ra в диапазоне 0.1-0.5 мкм. Стабильность этого параметра обеспечивает равномерный блеск нержавейки и ее высокие гигиенические свойства.

В процессе производства операторы следят за состоянием рабочих валков и своевременно проводят их шлифовку или замену. Любое отклонение от эталонного значения шероховатости ведет к потере товарного вида продукции и снижению ее коррозионной стойкости.

Гладкая структура поверхности критична для медицины и фармации, так как на ней не могут закрепиться колонии опасных бактерий. При производстве декоративных панелей с направленной шлифовкой (N4) контролируют плотность и глубину микрорисок. Это гарантирует однородность фактуры при стыковке листов из разных партий рулонов. Тщательная очистка валков исключает попадание вкраплений посторонних металлов в структуру нержавеющей стали.

Да, стальная лента из рулонов служит основным материалом для навивки сильфонов и защитных оболочек кабелей. Для этих целей применяют особо тонкий прокат толщиной от 0.15 мм до 0.3 мм с высокой степенью пластичности. Метод холодного формования позволяет создавать сложные гофрированные профили, которые обеспечивают шлангу гибкость при сохранении полной герметичности.

Нержавеющая сталь AISI 304 выдерживает миллионы циклов изгиба без появления усталостных трещин в структуре металла. Плотный замок навивки надежно удерживает внутреннее давление жидкостей или газов.

Использование рулонного металла позволяет выпускать гибкие рукава длиной в несколько десятков метров без промежуточных стыков. Это значительно повышает надежность магистралей в промышленном оборудовании и системах пожаротушения. Нержавеющий сильфон не боится коррозии при контакте с водой и парами агрессивных веществ. Прокат обладает высокой прочностью на разрыв, что защищает шланги от механических повреждений и ударов.

Очистка нержавеющей ленты от остатков прокатных масел проходит на автоматических линиях обезжиривания в непрерывном режиме. Рулон разматывают и пропускают через серию ванн с горячими щелочными растворами или органическими растворителями. Ультразвуковые излучатели внутри ванн создают эффект кавитации, который буквально отрывает частицы жира от структуры металла.

После химической стадии ленту тщательно промывают деминерализованной водой для удаления следов реагентов. Сушка горячим воздухом завершает процесс, исключая появление белых пятен и разводов на светлой поверхности стали.

Идеальная чистота металла необходима для последующего нанесения защитных пленок, лазерной сварки или гальванической обработки. Жировые пятна могут вызвать появление дефектов при покраске или стать причиной плохой адгезии полимерных покрытий. Для снижения нагрузки на окружающую среду заводы используют закрытые циклы регенерации моющих растворов.

В конце линии работают датчики контроля чистоты, которые проверяют отсутствие масляной пленки по методу смачиваемости. Очищенный рулон наматывают обратно с использованием прокладочной бумаги для сохранения гигиены.

Процесс сильного обжатия металла при холодной прокатке вызывает частичное изменение его внутренней кристаллической решетки. Часть аустенита переходит в мартенсит деформации, который обладает способностью притягивать магнит. Из-за этого тонкие нержавеющие ленты после прохода через валки могут проявлять выраженные магнитные свойства.

Этот эффект не считается признаком брака или изменения химического состава сплава хрома и никеля. Намагниченность металла после наклепа никак не снижает его устойчивости к коррозии и химической инертности в обычных условиях.

Если проект требует полной немагнитности деталей, рулон подвергают финишному отжигу при температуре выше +1000℃. Тепловое воздействие превращает структуру обратно в чистый аустенит, полностью убирая магнитные проявления. Процедура обязательна для материалов, которые используют в производстве электроники, томографов и навигационных приборов. Специалисты учитывают, что после отжига сталь становится значительно мягче, что важно для последующей обработки.

Механическое удаление боковых краев ленты (кромление) выполняют для обеспечения идеальной прямолинейности и точной ширины изделия. В процессе горячей прокатки и последующей холодной деформации края металла могут иметь микротрещины, волнистость или ржавые заусенцы.

Обрезка дисковыми ножами на линии отделки создает ровный зеркальный торец без дефектов структуры. Покупатель получает продукт с допуском по ширине в пределах 0.5 мм, что критично для работы автоматических штамповочных прессов. Чистая кромка исключает риск порезов персонала и порчи оборудования на производстве.

Удаление кромок также повышает усталостную прочность стальной полосы, так как исчезают зоны концентрации напряжений. Металл с обрезным краем готов к немедленной лазерной или аргоновой сварке без дополнительной шлифовки торцов. Отрезанные полоски нержавейки (кромка) направляются в измельчитель и уходят на переплавку как качественный лом. В маркировке продукции тип края обозначают буквами О (обрезная) или НО (необрезная).
