Рулон окрашенный

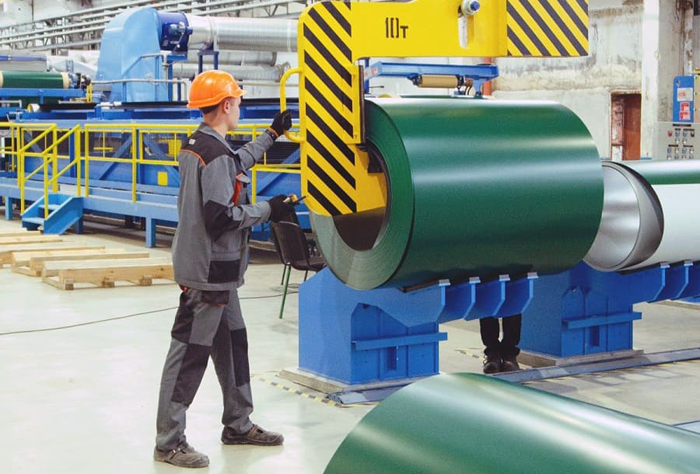

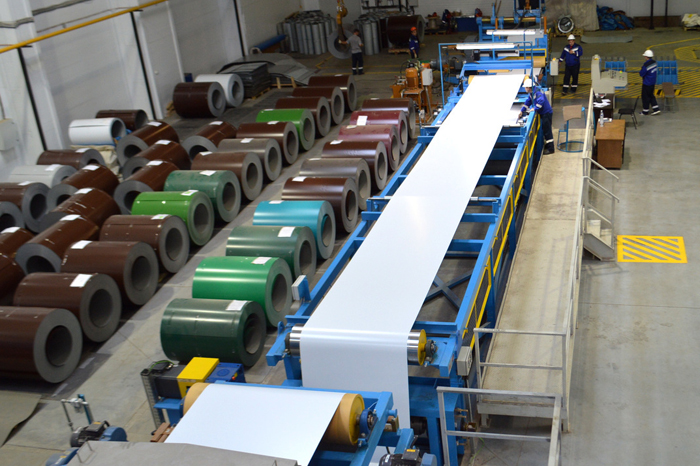

Технология Coil Coating подразумевает непрерывный процесс нанесения лакокрасочных материалов на плоский прокат в автоматизированном режиме. Стальной рулон устанавливают на разматыватель, после чего лента проходит через стадию многоступенчатой очистки и химической подготовки поверхности. Специальные ванны обеспечивают обезжиривание металла и создание конверсионного слоя для максимальной адгезии.

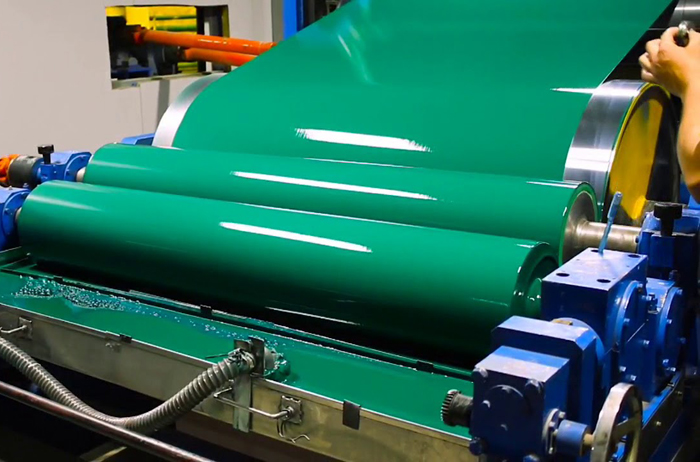

Далее на полотно валковым методом накладывают слой грунта и финишную декоративную эмаль. Каждый нанесенный слой проходит через тоннельную печь полимеризации, где при температуре до +250℃ происходит мгновенное отверждение состава. После выхода из зоны нагрева металл интенсивно охлаждают водой или воздухом и снова сматывают в плотные бухты весом до 10-15 т.

Этот метод обеспечивает исключительную равномерность толщины покрытия по всей длине и ширине полосы. Автоматические системы контроля следят за параметрами вязкости краски и за скоростью движения линии в режиме реального времени. Отсутствие ручного труда исключает появление дефектов в виде потеков или непрокрашенных зон.

Валковый способ позволяет наносить разные типы полимеров на лицевую и тыльную стороны за один проход. Масштабное производство по схеме Coil Coating значительно снижает себестоимость окрашивания квадратного метра стали.

Тыльную поверхность стальной ленты в рулоне обязательно покрывают специальным составом, который называют эпоксидной эмалью обратной стороны. Этот слой имеет толщину от 5 до 10 мкм и выполняет функцию барьера против химической агрессии изнутри конструкции.

При эксплуатации кровель или фасадов в подкровельном пространстве часто образуется конденсат, который провоцирует развитие белой коррозии цинкового слоя. Плотная пленка лака блокирует доступ влаги к металлу и предотвращает разрушение стали с изнаночной стороны. Поверхность приобретает матовый серый или бежевый оттенок, что упрощает визуальную идентификацию качества продукции.

Защитный лак на изнанке также предохраняет лицевое покрытие от повреждений при плотной намотке рулона. Трение между витками во время транспортировки может вызвать появление царапин, но эпоксидный слой минимизирует воздействие. Если проект требует одинаковой эстетики с обеих сторон, заказывают продукцию с двухсторонним окрашиванием полиэстером. В стандартных случаях однослойного лакирования достаточно для обеспечения гарантийного срока службы металла.

Показатель Т-изгиба характеризует эластичность полимерного покрытия и его способность переносить деформации без образования трещин. Для проведения испытания берут образец окрашенного листа и складывают его пополам на 180 градусов вокруг оправок разного диаметра. Индекс 0Т означает, что краска сохранила целостность при сгибе металла вплотную без радиуса. Значение 1Т или 2Т указывает на необходимость более плавного изгиба для сохранения защитных свойств пленки.

После деформации место сгиба внимательно осматривают под лупой на предмет появления микроскопических разрывов и отслоений. Для подтверждения результата на зону складки наклеивают липкую ленту и резко отрывают её для проверки адгезии.

Высокая гибкость полимера важна при изготовлении металлочерепицы или фасадных кассет со сложной геометрией. Если краска имеет плохой показатель Т-изгиба, на ребрах профиля уже через год возникнут очаги коррозии. Качественные составы на основе полиуретана или полиэфира выдерживают многократные нагрузки в валках профилегибочного стана.

Результаты тестов обязательно вносят в заводской паспорт качества каждой партии рулонов.

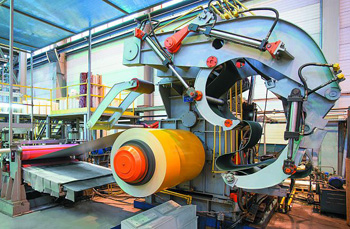

На лицевую сторону окрашенного проката в процессе намотки часто наносят временную самоклеящуюся полиэтиленовую пленку. Данный слой толщиной 50-80 мкм защищает декоративную поверхность от потертостей при трении витков внутри бухты.

Пленка предотвращает появление царапин от обуви монтажников и металлических инструментов во время перемещения продукции по строительной площадке. Она также блокирует попадание масел, пыли и следов разметки на финишное покрытие. Использование такой защиты существенно снижает процент производственного брака при монтаже дорогостоящих фасадных систем.

Снимать полиэтилен необходимо немедленно после фиксации листов на каркасе здания: под воздействием прямых солнечных лучей клеевой состав полимеризуется и намертво прикипает к полимерному слою. Если оставить пленку на фасаде дольше 14 дней, её удаление потребует применения химических смывок с риском порчи цвета. Ультрафиолетовое излучение делает пластик хрупким, что мешает его снятию целым полотном.

Глянцевое покрытие на основе полиэстера имеет идеально гладкую поверхность, которая активно отражает световые лучи. Такая отделка придает цветам максимальную яркость и насыщенность, но подчеркивает малейшие неровности стальной основы. На глянце хорошо видны отпечатки пальцев и мелкая пыль, поэтому фасады требуют регулярной очистки.

Матовая фактура создается путем введения в состав краски специальных добавок, которые преломляют свет в разных направлениях. Поверхность приобретает благородный бархатистый вид и не дает резких бликов под солнцем. Матовый слой обычно имеет толщину 35 мкм, что на 10 мкм больше параметров стандартного глянца.

Увеличенная толщина матовых покрытий повышает их устойчивость к механическому истиранию и появлению царапин. Шероховатая структура лучше скрывает дефекты подготовки металла и мелкие повреждения после монтажа. Пыль на таких рулонах заметна меньше, что делает материал практичным для использования в городской среде.

Оба варианта покрытия обладают одинаковыми антикоррозийными свойствами и успешно сопротивляются влаге. Выбор между блеском и матовостью определяют архитектурными задачами и требованиями к эстетике объекта.

В качестве базы для нанесения полимерных слоев используют холоднокатаную сталь с обязательным слоем цинка. Наличие цинкового покрытия под краской создает дуплексную систему защиты, где материалы дополняют друг друга. Если полимер получит глубокую царапину, цинк включится в работу как электрохимический протектор и предотвратит рост ржавчины.

Рулоны без оцинковки (черный металл под краской) обладают крайне низким ресурсом и начинают гнить изнутри при малейшем повреждении пленки. Для капитального строительства такие изделия не применяют из-за риска внезапного обрушения конструкций.

Для обеспечения расчетной долговечности масса цинкового слоя в основе должна составлять от 140 до 275 г/кв.м. Для северных регионов выбирают сталь марки 08Ю, которая обладает повышенной пластичностью при низких температурах. Алюминиевые рулоны под покраску используют там, где важен минимальный вес и абсолютная стойкость к влаге. Алюмоцинковое основание признают самым надежным для морского климата, так как оно в 3 раза долговечнее обычной оцинковки.

Контроль точности оттенка проводят в заводских лабораториях при помощи прецизионных приборов — спектрофотометров. Аппарат анализирует спектр отраженного света от поверхности металла и переводит данные в цифровые координаты цвета.

Полученные значения сравнивают с эталонными параметрами шкалы RAL для выявления малейших отклонений. Допустимая разница выражается индексом dE и для качественной продукции не должна превышать 1.0 единицы. Подобная точность гарантирует, что листы из разных партий не будут отличаться друг от друга на одном фасаде.

Помимо инструментального метода используют визуальный осмотр в специальных световых кабинах. Специалист оценивает образец под разными источниками освещения, имитирующими дневной свет, свет ламп накаливания и сумерки. Этот тест помогает исключить эффект метамеризма, когда цвета кажутся одинаковыми в цехе, но меняют тон на улице.

Однородность цвета проверяют в начале, середине и конце многотонного рулона. Информация о номере цвета по RAL всегда фиксируется в сертификате на продукцию.

Грунтовка — связующее звено между металлическим основанием и декоративным финишным слоем. Она обладает уникальной адгезией к цинку и создает шероховатую базу для прочного удержания основного объема краски.

Толщина грунтовочного слоя составляет около 5-7 мкм, но его значение для долговечности конструкции огромно. В состав качественных грунтов входят ингибиторы коррозии, которые химически подавляют процессы окисления железа. Если нанести финишную эмаль сразу на металл, она начнет шелушиться пластами уже через пару сезонов из-за отсутствия молекулярной связи.

Плотная структура грунта выравнивает впитывающую способность поверхности и исключает появление пятен на цвете. Материал обладает высокой эластичностью и предотвращает растрескивание покрытия при температурном расширении стали. При производстве рулонов грунт запекают в печи до состояния частичной полимеризации для лучшего слияния с верхним слоем. Матовый серый оттенок грунта часто виден на обратной стороне продукции эконом-класса.

Устойчивость окрашенной стали к агрессивным средам проверяют в специальных камерах солевого тумана под действием концентрированного раствора хлорида натрия. Испытания длятся от 500 до 1500 часов в зависимости от класса коррозионной стойкости материала.

Качественное покрытие на основе полиуретана выдерживает тест без появления вздутий и рыжих пятен по всей площади. Соли не могут преодолеть плотный барьер из молекул пластика, поэтому стальной сердечник остается в безопасности. Профнастил из таких рулонов идеально подходит для строительства складов и ангаров вблизи морских портов.

В процессе теста на образцах делают глубокие надрезы до металла для оценки скорости распространения подслойной коррозии. В продукции первого сорта ржавчина не должна отступать от линии реза более чем на 2 мм за весь период испытаний.

Высокая химическая инертность полимеров типа PVDF позволяет эксплуатировать рулоны в зонах с экстремальным уровнем соленой влаги. Регулярная промывка поверхностей пресной водой помогает дополнительно продлить жизнь защитному слою.

Успешная формовка профнастила или сайдинга из готового окрашенного металла возможна благодаря высокой вязкости полимерной пленки. В состав красок для Coil Coating вводят специальные пластификаторы, которые сохраняют подвижность молекулярных цепочек после запекания. Когда полоса проходит через ролики профилегибочного стана, покрытие растягивается вместе со сталью без разрушения своей структуры.

Плотная адгезия грунта к металлу удерживает пигмент даже в местах резких изгибов под углом 90 градусов. Слой краски остается герметичным и продолжает выполнять защитные функции на вершинах и в прогибах гофры.

Для снижения трения в процессе профилирования на поверхность рулона наносят тонкий слой технологической смазки или используют защитную пленку. Это предотвращает появление микроскопических задиров и потертостей на лицевой стороне. Скорость движения полосы в станке синхронизируют с характеристиками пластичности покрытия для исключения брака. Если металл слишком холодный, его предварительно прогревают в цехе до +18℃ для возвращения пластику эластичности.

Способность окрашенной стали сопротивляться солнечному излучению определяют классами RUV1, RUV2, RUV3 и RUV4 в соответствии с международными нормами. Категория RUV1 характерна для бюджетных интерьерных покрытий, которые быстро выцветают на улице. Стандартный полиэстер обычно соответствует классу RUV2 и подходит для зон с умеренной солнечной активностью.

Самые высокие показатели, RUV4, имеют покрытия на основе полиуретана и PVDF, которые сохраняют яркость оттенка десятилетиями. В состав таких эмалей входят премиальные пигменты и светофильтры, блокирующие разрушительное действие фотонов на полимер.

Выбор класса стойкости влияет на периодичность обновления фасадов и кровель. В южных регионах использование проката низких категорий приводит к побледнению цвета уже через 3 года эксплуатации. Рулоны с высокой защитой от УФ-лучей не только сохраняют тон, но и не подвергаются растрескиванию от перегрева. Инженеры закладывают требования по светостойкости в проектную документацию исходя из географического положения объекта.

Несмотря на высокую стойкость, окрашенные рулоны могут пострадать при контакте с сильными органическими растворителями и концентрированными кислотами. Ацетон, дихлорэтан и ксилол быстро размягчают структуру полиэстера, делая его липким и тусклым. При длительном воздействии эти вещества полностью растворяют защитную пленку до слоя грунта или металла.

Щелочные строительные растворы, такие как свежий бетон или известь, также опасны для декоративного слоя. При попадании брызг цемента на лист их необходимо немедленно смыть большим количеством воды до момента застывания. Щелочь вызывает обесцвечивание пигментов и может привести к появлению несмываемых пятен.

В промышленных зонах на краску негативно влияют выбросы соединений серы и азота, которые при смешивании с дождем образуют слабые кислоты. Плотная структура покрытий типа PVDF лучше всего сопротивляется подобной химической агрессии. Едкие кислоты, способные прожечь тонкий слой лака при долгом нахождении на поверхности, может содержать даже птичий помет, которого так боятся автомобилисты.

Регулярный уход и мойка поверхностей нейтральными средствами помогают избежать химического старения пластика. Но использование абразивных чистящих порошков для него запрещено, так как они оставляют глубокие борозды и нарушают герметичность защиты.
