Рулон оцинкованный

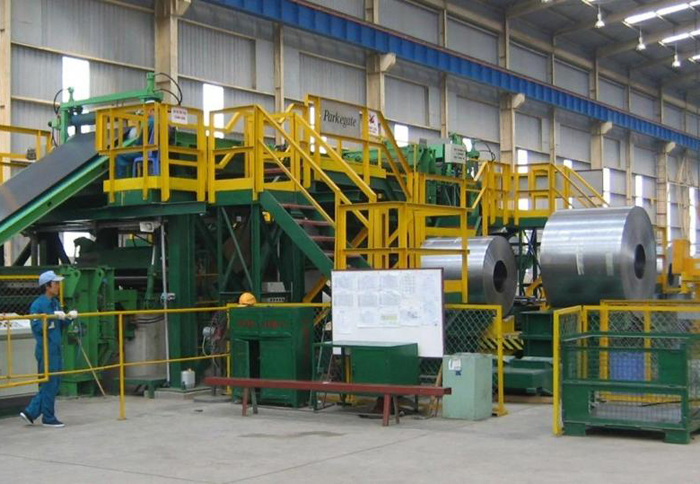

Горячий метод предполагает прохождение стальной полосы через ванну с расплавом цинка при температуре +450℃. В ходе химической реакции на границе сред формируется прочный диффузионный слой, который состоит из сплава железа и цинка. Этот процесс обеспечивает максимальную адгезию, так как защитный металл буквально внедряется в структуру стали. Горячее оцинкование выбирают для наружных конструкций, потому что оно гарантирует более мощную защиту от агрессивных атмосферных осадков.

При электролитическом способе осаждение частиц происходит в растворах электролитов под воздействием электрического тока. Технология позволяет получать очень тонкие и равномерные покрытия толщиной от 2 до 10 мкм. Электролитический прокат имеет идеальную гладкость поверхности и сохраняет высокую точность размеров стальной основы. Его часто применяют в производстве деталей со сложной штамповкой и в автомобильной промышленности.

Оба метода требуют тщательной предварительной очистки металла от жира и оксидов для исключения брака. Выбор технологии зависит от проектных требований к коррозионной стойкости и декоративным свойствам финишного покрытия.

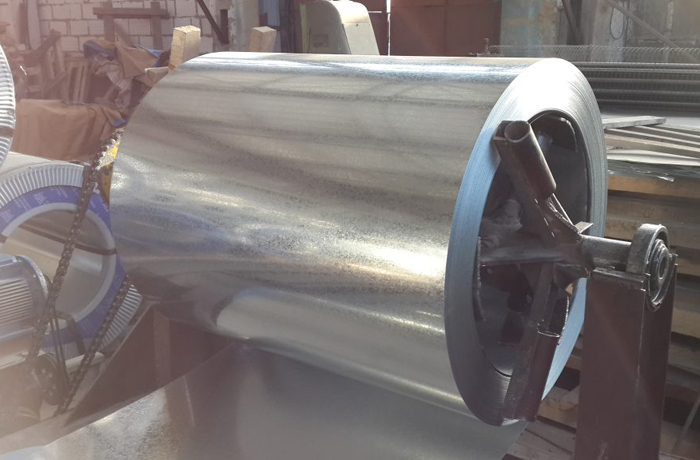

Характерный рисунок на оцинковке называют блесткой, он образуется в момент остывания жидкого цинка на стальной ленте. Размер и форма этих кристаллов зависят от химического состава расплава и скорости охлаждения полотна в линии. Наличие крупной блестки свидетельствует о классической технологии производства без добавления свинца или сурьмы.

Современные стандарты допускают выпуск продукции с минимальной блесткой или вовсе без нее, что обеспечивает более ровный фон для последующей покраски. Визуальный эффект не влияет на защитные свойства материала, но определяет эстетическое восприятие готового изделия. Гладкая поверхность без узора лучше подходит для лицевых панелей бытовой техники.

Для получения мелкой структуры кристаллов в цинковый расплав вводят специальные модификаторы или используют водяной туман для резкого охлаждения. Однородность блестки по всей длине рулона подтверждает стабильность температурного режима в печи. Если узор имеет рваные края или пятна разного размера, это может указывать на плохую очистку стали перед цинкованием.

В строительстве прокат с ярко выраженной блесткой чаще используют для возведения заборов и кровель. В автомобилестроении предпочитают металл с нулевой блесткой — для достижения зеркального качества лакокрасочного покрытия.

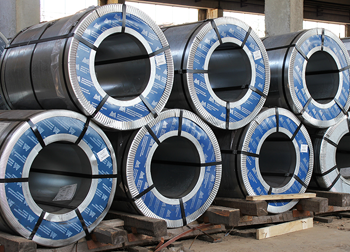

Свежий слой цинка обладает высокой химической активностью и быстро вступает в реакцию с влагой из воздуха. Для временной защиты металла на период транспортировки и хранения применяют химическую пассивацию. Поверхность обрабатывают растворами хроматов или бесхромовыми составами, которые создают тончайшую инертную пленку. Этот барьер блокирует доступ кислорода к активному цинку и предотвращает появление белого налета.

Промасливание дополняет процесс, так как слой индустриального масла отталкивает капли воды и исключает контакт витков рулона между собой. Жировая пленка тоже работает как смазка при последующей размотке полотна.

Обработка поверхностей сохраняет товарный вид продукции в течение 6 месяцев при соблюдении условий склада. Если пропустить эти этапы, то конденсат между слоями стали вызовет развитие белой ржавчины. Пассивирующий слой имеет высокую адгезию к металлу и не мешает проведению сварочных работ. Перед нанесением полимерных покрытий масло легко удаляют в щелочных моечных машинах.

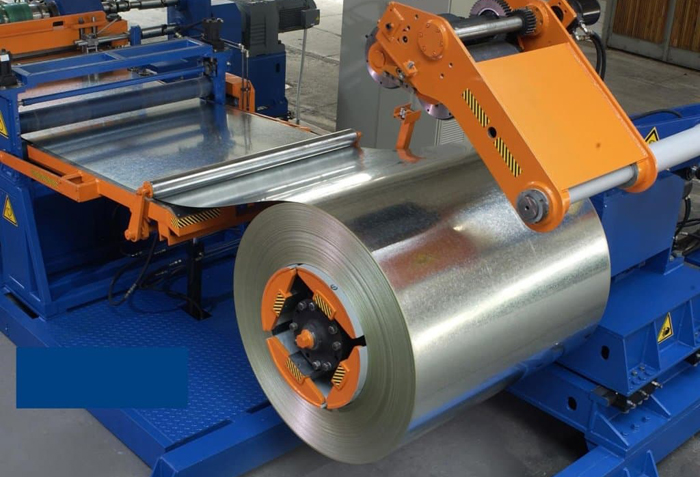

В процессе роспуска широкого рулона на узкие полосы (штрипс) дисковые ножи обнажают стальной сердечник на кромках. Полная защита торцов обеспечивается за счет эффекта катодной защиты, при котором цинк берет на себя основной окислительный удар. Ионы цинка мигрируют к открытому участку железа и создают на нем тонкую защитную пленку продуктов распада.

Но этот механизм работает на тонких листах толщиной до 2 мм, предотвращая появление рыжей ржавчины на краях. Если металл имеет большую толщину, катодного действия для полной изоляции торца может не хватить. В таких случаях кромки рекомендуют дополнительно обрабатывать специальными лаками или цинкосодержащими составами.

Качество реза тоже влияет на долговечность защиты, так как рваные края и заусенцы ускоряют разрушение покрытия. Чистый срез без деформации слоя цинка позволяет материалу дольше сопротивляться влаге. На линиях продольной резки мастера строго следят за остротой инструмента и зазором между ножами. После разделения полотна на ленты витки плотно сматывают для исключения попадания влаги внутрь бухты.

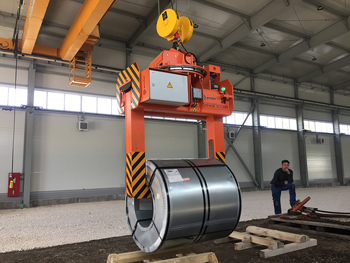

Массивные стальные бухты оказывают колоссальное точечное давление на платформу транспорта и элементы крепления. Для безопасной перевозки используют грузовики со специальными углублениями в полу, которые называют кониками. Для распределения веса по большой площади рулон должен лежать горизонтально на прочных ложементах. Фиксацию груза проводят при помощи стальных цепей или текстильных ремней с натяжными устройствами.

Прямой контакт металла с плоской поверхностью кузова приводит к необратимой деформации нижних витков стали под действием собственной массы. Этот дефект делает невозможной качественную размотку полотна на автоматических линиях. Смещение рулона во время движения может привести к опрокидыванию автомобиля или повреждению соседних товаров.

Перед транспортировкой торцы бухт закрывают защитными кожухами для исключения заминов кромок при случайных ударах. Водитель обязан проверять натяжение креплений через каждые 100 км пути из-за естественной усадки витков. При погрузке краном применяют С-образные захваты, которые исключают повреждение внутреннего отверстия рулона.

Цифровые индексы указывают на суммарный вес цинка на обеих сторонах одного квадратного метра стального листа. Класс 100 означает наличие 100 г защитного металла, что соответствует толщине около 7 мкм с каждой стороны. Такую продукцию используют для внутренних деталей и временных конструкций в сухих помещениях.

Слой цинка весом 140 г/кв.м (класс 140) признают стандартом для массового производства профнастила и металлочерепицы общего назначения. Такая защита выдерживает уличные условия в течение 15 или 20 лет при отсутствии сильной химической агрессии. Максимальную надежность обеспечивает класс 275 с толщиной покрытия около 20 мкм на сторону.

Выбор категории зависит от расчетного срока службы объекта и климатической зоны строительства. В промышленных районах и вблизи морских побережий цинк истощается со скоростью до 5 мкм в год, поэтому тонкие покрытия разрушаются мгновенно. Прокат класса 275 служит в 3 раза дольше легких аналогов и сохраняет прочность стали под слоем краски.

Информация о массе цинка всегда содержится в маркировке и сертификате на каждую плавку. Плотная структура качественного слоя исключает появление сквозных дыр в металле.

Процесс сварки металла с цинковым покрытием сопряжен с риском появления пор и трещин в структуре соединения. При температуре дуги выше +900℃ цинк мгновенно испаряется, что вызывает бурное газообразование в сварочной ванне. Пузыри паров мешают формированию плотного шва и снижают его механическую прочность.

Для получения качественного результата слой цинка в зоне стыка предварительно удаляют механическим путем на ширину 20 мм. Только на чистой стали можно добиться надежного сплавления кромок без посторонних включений. После завершения работ обнаженный участок обязательно восстанавливают методом холодного цинкования.

Выделение паров цинка в ходе процесса представляет серьезную опасность для здоровья персонала. Токсичный белый дым вызывает острое отравление, поэтому рабочие места оснащают мощными вытяжными системами. Использование специальных электродов с рутиловым покрытием помогает стабилизировать дугу и уменьшить разбрызгивание металла. При контактной точечной сварке параметры тока корректируют в сторону увеличения для пробоя диэлектрического слоя окислов.

Автомобильная промышленность потребляет огромные объемы оцинкованной стали для изготовления кузовных деталей и элементов шасси. Листы с электролитическим покрытием выбирают для внешних панелей дверей, капотов и крыльев из-за их идеальной гладкости.

Цинк надежно защищает металл от воздействия дорожных реагентов и влаги, что предотвращает появление ржавчины под лаком. Плотная намотка рулонов позволяет автоматическим прессам работать в непрерывном режиме без пауз на замену заготовок. Высокая пластичность оцинкованной стали марки 08Ю обеспечивает качественную вытяжку сложных геометрических форм без разрывов.

Перед подачей в штампы ленту очищают и покрывают слоем технологической смазки для снижения трения. Цинковый слой выдерживает колоссальные нагрузки в матрицах и не отслаивается от стальной основы при деформации. Лазерная сварка оцинкованных деталей в роботизированных ячейках гарантирует герметичность соединений. Большинство производителей дают гарантию от сквозной коррозии кузова на срок до 12 лет.

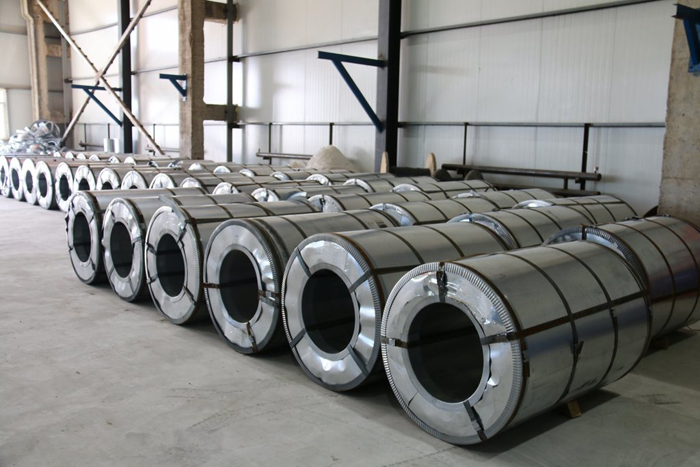

Складские помещения для размещения рулонного проката должны иметь эффективную систему вентиляции и стабильный температурный режим. Главную опасность для цинка представляет конденсат, который образуется при резкой смене погоды на холодном металле. Влага затягивается между витками полосы и вызывает развитие белой ржавчины, способной уничтожить покрытие за несколько недель.

Рулоны устанавливают на деревянные или композитные подкладки для исключения контакта с бетонным полом и почвенной влагой. Для сохранения пассивной пленки на металле уровень влажности в цехе поддерживают на отметке не выше 60%.

Если продукция хранится на открытых площадках, бухты накрывают водонепроницаемыми тентами с обязательным зазором для проветривания. Плотная упаковка в пленку без доступа воздуха создает эффект парника, что губительно для цинкового слоя. Каждые две недели проводят визуальный осмотр торцов на предмет отсутствия темных пятен. Для предотвращения повреждений при работе погрузочной техники торцы рулонов защищают металлическими дисками.

Низкоуглеродистая сталь марки 08Ю содержит алюминий, который связывает азот и предотвращает старение металла. Эта особенность позволяет сохранять высокую пластичность заготовок в течение долгого времени после прокатки. Листы из такой стали растягиваются на 40% и более без образования микротрещин и разрывов структуры.

Оцинкованные рулоны 08Ю идеально подходят для изготовления сложных деталей бытовой техники, таких как баки стиральных машин или корпуса приборов. Плотная кристаллическая решетка обеспечивает однородность деформации по всей площади заготовки под прессом.

В процессе формовки металл не образует дефектов в виде линий текучести, которые портят декоративный вид изделий. Цинковое покрытие на этой марке стали держится исключительно прочно и не осыпается при экстремальных изгибах. Для улучшения штампуемости полосу подвергают дрессировке — легкому обжатию в валках стана.

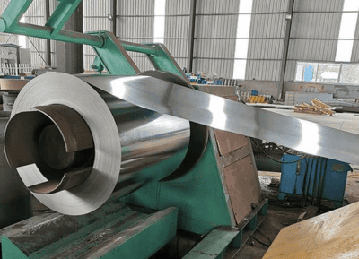

Длительное нахождение стали в смотанном состоянии под механическим натяжением вызывает эффект остаточной кривизны. При размотке рулона полоса стремится сохранить форму дуги, что мешает качественной резке и последующей сборке конструкций.

Для нейтрализации этих сил линии роспуска оснащают правильными машинами с множеством роликов. Металл проходит через серию валков, расположенных в шахматном порядке, где сталь подвергается многократному знакопеременному изгибу. Процедура стабилизирует структуру металла и возвращает полотну плоскостность.

Качественная правка снимает внутренние напряжения и предотвращает появление волнистости кромок на готовых листах. Для тонких рулонов применяют метод правки под натяжением, который гарантирует безупречную ровность поверхности. После прохождения правильного агрегата оцинкованная сталь сохраняет плоское состояние при любых температурных колебаниях.

Каждая партия оцинкованного проката подвергается комплексу обязательных испытаний для подтверждения соответствия нормам ГОСТа. Химический анализ состава стали проводят спектральным методом для контроля содержания углерода и примесей. Толщину цинкового слоя измеряют магнитными приборами в нескольких точках по ширине и длине полотна. Для проверки адгезии используют тест на изгиб вокруг оправки малого радиуса, после которого на покрытии не должно быть трещин и отслоений.

Визуальный осмотр поверхности под ярким светом помогает выявить наличие темных пятен, наплывов или непрокрашенных зон. Испытания в камере солевого тумана подтверждают коррозионную стойкость защиты в экстремальных условиях. Качество намотки бухты проверяют по отсутствию телескопичности и плотности прилегания витков. Результаты всех измерений фиксируют в электронных журналах и заносят в паспорт качества.
