Сетка тканая

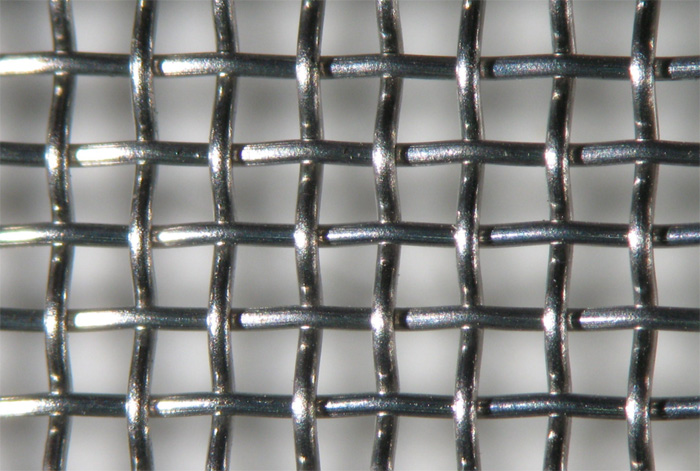

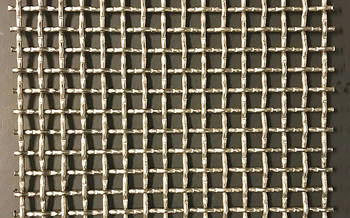

Полотняное переплетение подразумевает последовательное чередование проволок основы и утка через одну, что создает прочную структуру с квадратными ячейками. Каждая проволока проходит поочередно то над, то под перпендикулярной нитью, поэтому готовое полотно имеет одинаковую фактуру с обеих сторон.

Такой метод изготовления признают самым распространенным для производства строительных и ситовых сеток с размером ячейки от 0.4 до 20 мм. Простота технологии обеспечивает высокую скорость выпуска продукции на автоматических станках и исключает перекосы рядов при размотке рулона. Плотная фиксация нитей гарантирует сохранение точности геометрических параметров просветов при просеивании сыпучих грузов.

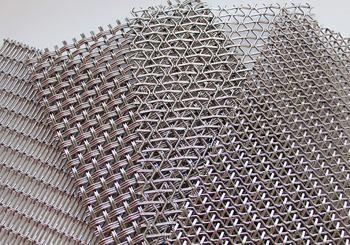

Саржевое переплетение формируют путем пропускания нити утка сразу через две проволоки основы со сдвигом в каждом последующем ряду. В результате на поверхности металла образуется характерный диагональный рисунок, который повышает плотность и гибкость изделия. Такую схему выбирают для работы с толстой проволокой или при создании мелкоячеистых фильтров, где важна максимальная износостойкость.

Галунная сетка не имеет видимых отверстий в свету, так как проволоки утка укладывают вплотную друг к другу. Проволоки основы располагают на некотором расстоянии, причем их диаметр обычно значительно превышает толщину поперечных нитей. В процессе ткачества создают сложную лабиринтную структуру, которая задерживает загрязнения внутри объема полотна.

Эту разновидность проката называют сеткой «нулевой ячейки» и используют для очистки нефти, масел и воды под высоким давлением. Металл выдерживает колоссальные нагрузки без разрыва связей за счет массивного каркаса основы. Плотная намотка нитей исключает проскок твердых фракций в очищенную среду.

Пропускная способность такого фильтра определяется только плотностью прилегания проволок утка и качеством калибровки металла. Галунные сетки марок П24 или П200 незаменимы при обустройстве артезианских скважин для защиты насосного оборудования от песка и мелких частиц грунта. Нержавеющая сталь AISI 304 гарантирует отсутствие ржавчины при постоянном контакте с влагой.

Марка стали AISI 316 содержит молибден, который обеспечивает уникальную стойкость к питтинговой коррозии в агрессивных средах. Тканая сетка из этого материала не разрушается при контакте с морской водой, растворами кислот и щелочей. Молибден укрепляет пассивную оксидную пленку на поверхности проволоки, поэтому металл не теряет прочности при воздействии хлоридов.

Такие сетки выбирают для изготовления фильтрационных узлов в фармацевтической и нефтехимической промышленности. Гигиеничность сплава позволяет использовать его в процессах переработки продуктов питания без риска изменения их химического состава.

Плотная структура нержавеющей нити сохраняет высокую пластичность, что важно для плетения мелкоячеистых полотен с размером окна 0.04 мм. Сетка выдерживает длительный нагрев до +600℃ без деформации структуры и выгорания легирующих элементов. Высокая ударная вязкость материала препятствует хрупкому разрушению ячеек при гидроударах в трубопроводах. Стоимость проката AISI 316 выше рядовых аналогов, но затраты окупаются за счет отсутствия простоев оборудования и редкой замены фильтров.

Контроль геометрических параметров тончайших тканых полотен проводят при помощи инструментальных микроскопов с увеличением до 100 крат. Специалисты замеряют среднее арифметическое значение размера отверстия в свету и диаметр проволоки в нескольких точках рулона.

Для лабораторных нужд выпускают сетки высокой точности, где отклонение шага плетения не превышает 2-5 мкм. Подобная калибровка необходима для проведения гранулометрического анализа порошков и почв, когда важна чистота каждой фракции. Качественная микросетка из проволоки 0.03 мм обеспечивает стопроцентную повторяемость результатов исследований.

На производстве используют лазерные системы сканирования, которые выявляют дефекты плетения в режиме реального времени. Наличие хотя бы одного расширенного отверстия в фильтре ведет к браку всей партии продукции. Результаты проверки фиксируют в паспорте качества с указанием фактического номера сетки по ГОСТу 3826-82.

Толщина используемой нити определяет жесткость сетки на изгиб и её сопротивление механическому износу. При увеличении диаметра проволоки возрастает общая металлоемкость изделия, что делает полотно более массивным и устойчивым к растяжению.

Проволока 2-3 мм обеспечивает надежность ограждений и промышленных сит, которые работают с тяжелым щебнем. Тонкие нити 0.1 мм придают сетке свойства ткани, позволяя ей легко огибать сложные формы фильтров. Специалисты подбирают соотношение толщины металла и размера ячейки для исключения провисания сетки под собственным весом.

Чрезмерно толстая проволока на мелких ячейках снижает коэффициент живого сечения, что замедляет прохождение жидкостей или воздуха. Но такая конструкция лучше противостоит абразивному трению твердых частиц в сепараторах. Для сохранения прочности в зонах высоких напряжений используют проволоку с временным сопротивлением разрыву до 1200 МПа.

Металлическое полотно с мелкой ячейкой работает как экран Фарадея, который блокирует прохождение радиочастотных сигналов и электрических полей. Для экранирования выбирают сетки из меди, латуни или нержавеющей стали с плотным плетением, где размер окна не превышает 0.5 мм. Энергия электромагнитной волны поглощается металлом и отводится в контур заземления, что обеспечивает защиту чувствительной электроники. Технологию применяют в научно-исследовательских центрах, медицинских кабинетах и на военных объектах.

Сетка не препятствует естественной вентиляции приборов, но создает надежный барьер для невидимого излучения. Эффективность экранирования зависит от проводимости материала и качества контактов между проволоками в узлах переплетения. Медная сетка обладает лучшими показателями затухания сигнала, но нержавеющая сталь AISI 304 долговечнее в условиях высокой влажности.

Полотно монтируют в оконные проемы или встраивают в корпуса шкафов управления при помощи токопроводящих зажимов. Отсутствие разрывов в сетчатой структуре гарантирует герметичность электромагнитного контура.

При выполнении финишной отделки и реставрации используют сетку из тонкой проволоки диаметром 0.5-0.8 мм с ячейкой 5х5 или 10х10 мм. Тканая структура обеспечивает высокую гибкость материала, поэтому полотно легко принимает форму углов, ниш и криволинейных элементов фасада.

Металлическая сеть работает как силовой скелет, который удерживает штукатурный раствор и препятствует появлению паутины мелких трещин. В отличие от сварной сетки тканая не имеет жестких узлов, что исключает их проступание сквозь тонкий слой шпатлевки.

Для защиты от коррозии при высыхании влажной смеси выбирают оцинкованную проволоку. Черный металл под воздействием цементного щелочного раствора быстро покрывается ржавчиной, которая проявляется пятнами на краске или на обоях.

Тканую сетку крепят к стене мелкими скобами или фиксируют на «лапки» из раствора перед основным нанесением. Использование армирующего полотна увеличивает ударную стойкость нижних этажей зданий и дверных откосов.

Специфика тканой структуры без сварных узлов требует особого внимания к фиксации крайних проволок после разделения рулона на части. Для предотвращения выпадения нитей основы используют метод загибки кромок или термическую фиксацию торцов. Профессиональные ножницы по металлу должны обеспечивать чистый срез без вытягивания отдельных прутков из плетения.

При массовом производстве фильтров края сетки завальцовывают в металлические обоймы или П-образные профили. Эта мера создает жесткий каркас и обеспечивает безопасность рабочих при ручном перемещении деталей.

Для сеток из нержавеющей стали часто применяют метод лазерной или плазменной резки, который оплавляет концы проволоки в момент разделения. Мелкие капли застывшего металла надежно «приваривают» крайние нити друг к другу, исключая самопроизвольное расплетание полотна.

При использовании обычной болгарки важно работать на высоких оборотах для минимизации механического воздействия на структуру ячеек. Если сетку планируют монтировать в рамку, то оставляют технологические поля шириной 10 мм для надежного зажима.

Для восстановления пропускной способности фильтров используют методы ультразвуковой ванны или промывки под высоким давлением. Ультразвуковые колебания в жидкой среде создают эффект кавитации, который выбивает мельчайшие частицы грязи из самых узких переплетений проволоки. Этот способ наиболее бережен к тонким сеткам, так как исключает механическое повреждение ячеек щетками.

Если загрязнения носят масляный характер, в ванну добавляют щелочные растворы или специальные смывки. Тщательная очистка продлевает срок службы дорогих фильтровальных элементов в три раза.

Механическое удаление остатков сухих материалов проводят при помощи мягких капроновых щеток и сжатого воздуха. Нельзя использовать металлические скребки, которые могут поцарапать защитную оксидную пленку нержавейки или деформировать тонкую проволоку. При очистке крупных сит на элеваторах применяют систему обратной продувки, которая выталкивает застрявшие зерна наружу. Регулярный уход предотвращает развитие очагов коррозии в местах скопления влажного мусора.

Государственные стандарты разделяют продукцию на две группы в зависимости от величины допустимых отклонений геометрических размеров.

Сетки 1 группы характеризуются высокой точностью исполнения ячеек и минимальными погрешностями диаметра проволоки. Данный прокат выбирают для просеивания сыпучих материалов, где требуется строгий контроль гранулометрического состава. Любое превышение размера окна в такой сетке ведет к браку готового порошка. Сетки 2 группы допускают более широкие отклонения и используются для армирования, изготовления ограждений и теплоизоляционных работ.

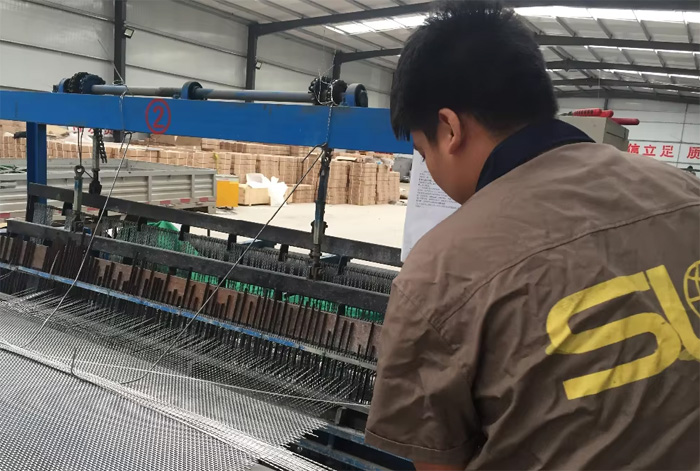

На производстве точность контролируют автоматическими датчиками на ткацком станке, которые фиксируют натяжение каждой нити. Информация о группе точности обязательно вносится в сертификат на партию металла и на бирку рулона. При выборе сетки для калибровки абразивов или химических реактивов предпочтение отдают только 1 группе качества.
