Шлицефрезерная обработка

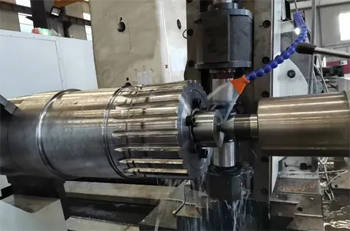

Метод обката обеспечивает непрерывный процесс нарезания всех выступов за один рабочий цикл заготовки. В качестве инструмента используют червячную фрезу, которая вращается синхронно с деталью по жесткой кинематической схеме. Такая технология позволяет достигать 7-го класса точности и гарантирует идеальную симметрию профиля относительно оси вращения.

Скорость обработки при обкате в 3 раза выше по сравнению с методом одиночного деления дисковой фрезой. Процесс исключает накопление погрешности шага, так как инструмент формирует все впадины одновременно в процессе постепенного врезания.

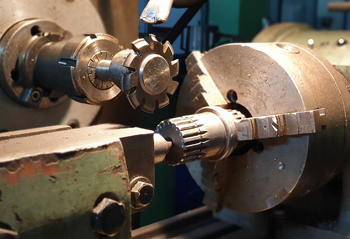

Червячные фрезы имеют винтовую нарезку режущих зубьев, которые плавно огибают поверхность вала. Данная геометрия минимизирует ударные нагрузки на шпиндель станка и продлевает ресурс подшипников. Охлаждающую жидкость подают широким потоком для мгновенного отвода тепла от длинных лезвий. При массовом выпуске валов для трансмиссий метод обката остается самым экономичным решением.

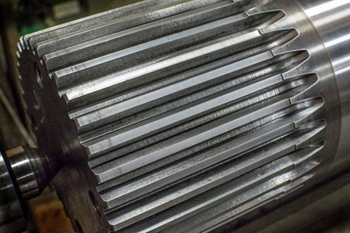

Эвольвентный профиль обладает повышенной прочностью на изгиб за счет утолщения зуба у его основания. Форма кривой обеспечивает автоматическое центрирование вала во втулке под действием передаваемого крутящего момента. Подобный механизм исключает перекосы и снижает уровень шума при работе редуктора на высоких оборотах.

Фрезерование эвольвентных шлицев выполняют модульными инструментами, которые подходят для нарезания обычных зубчатых колес. Такая унификация упрощает подбор оснастки и снижает затраты на содержание инструментальной кладовой предприятия.

Впадины эвольвентного типа не имеют острых углов, что значительно уменьшает концентрацию внутренних напряжений в металле. Риск появления усталостных трещин в таких соединениях падает до минимума даже при знакопеременных нагрузках. При массовом производстве накатывание или фрезерование таких шлицев проходит быстрее из-за плавности контура реза. Точность зацепления проверяют специальными микрометрами по длине общей нормали или через ролики.

Изготовление пазов внутри закрытых полостей требует применения концевых фрез малого диаметра или специальных долбяков. На станках с ЧПУ инструмент совершает возвратно-поступательные движения вдоль оси детали, постепенно выбирая металл в каждой позиции.

Метод позволяет получать прецизионные шлицевые соединения в муфтах и фланцах без использования дорогостоящих протяжек. Жесткость хвостовика фрезы определяет точность ширины впадины и отсутствие конусности на дне отверстия. Оборудование обеспечивает высокую соосность внутреннего профиля относительно наружных поверхностей изделия.

Для эффективного удаления стружки из глубоких колодцев применяют подачу СОЖ под высоким давлением через внутренний канал шпинделя. Мощный поток эмульсии вымывает металлическую крошку, предотвращая ее повторное перерезание и заклинивание инструмента. При работе с вязкими сталями используют фрезы с полированными спиральными канавками для улучшения скольжения отходов. Постоянный контроль износа вершины фрезы исключает риск получения неполного профиля шлица.

Инструмент из быстрорежущей стали HSS обладает высокой вязкостью и хорошо сопротивляется ударным нагрузкам при прерывистом резании. Такие фрезы выбирают для работы на старом оборудовании или при обработке мягких конструкционных сталей на умеренных скоростях.

Главный плюс стальной оснастки заключается в возможности ее многократной переточки до полного износа тела инструмента. Но при нагреве выше +600℃ кромка теряет твердость, что ограничивает производительность труда в серийном производстве. Применение покрытий из нитрида титана повышает ресурс HSS-фрез в два раза за счет снижения теплопроводности.

Твердосплавные фрезы изготавливают из мелкозернистого карбида вольфрама, который сохраняет режущую способность при нагреве до +1000℃. Оснастка позволяет увеличить скорость фрезерования в 3–5 раз и обрабатывать закаленные заготовки с твердостью до 45 HRC. Твердый сплав имеет высокую хрупкость, поэтому он требует идеальной жесткости станка и отсутствия малейших люфтов. Срок службы таких пластин в десятки раз превышает возможности стали при скоростном точении шлицев.

Создание пазов на наклонных участках валов требует синхронного перемещения инструмента по двум осям координат при одновременном вращении. На универсальных станках для этой цели используют конусные линейки или поворотные делительные головки, которые разворачивают заготовку на нужный угол.

Процесс фрезерования проходит при постоянном контроле глубины врезания относительно образующей конуса. Точность угла наклона пазов определяет плотность прилегания деталей в конических соединениях трансмиссий. Инструмент должен иметь специальную заточку для исключения подрезов на краях впадин.

Станки с ЧПУ упрощают задачу через использование циклов многоосевой интерполяции, когда компьютер сам рассчитывает траекторию каждого прохода. Программа учитывает изменение диаметра заготовки и автоматически корректирует скорость подачи для поддержания стабильного теплового режима. Выверка нулевой точки гарантирует симметричность расположения всех шлицев по окружности. Качественное исполнение конических пазов востребовано в производстве дифференциалов и элементов рулевого управления.

При работе мощных шлицевых фрез образуется огромный объем раскаленной металлической крошки, которая разлетается с высокой энергией. Для защиты оператора и механизмов станка используют массивные стальные кожухи и телескопические экраны.

Стружка при фрезеровании сталей часто имеет форму сегментированных чешуек, которые могут быстро забить узкие пазы и каналы. Для их удаления применяют принудительный смыв эмульсией или мощный обдув сжатым воздухом под давлением до 6 бар. Чистая рабочая зона предотвращает повторное попадание металла под режущую кромку, что исключает появление глубоких царапин на зеркальном профиле.

Своевременная очистка поддона станка конвейерным способом обеспечивает непрерывность производства в течение всей смены. Если стружка накапливается возле шпинделя, возникает риск ее возгорания при обработке титановых или магниевых сплавов. Прозрачные защитные окна позволяют визуально контролировать сход металла и вовремя реагировать на изменение характера резания. Фильтрация охлаждающего состава убирает мелкую взвесь, которая работает как абразив и сокращает ресурс насосов.

Радиальное биение заготовки при ее установке в станок является главной причиной неравномерности шага и толщины зубьев по окружности. Если центр вала смещен относительно оси шпинделя на 0.05 мм, одни шлицы получатся глубже других, что недопустимо для точных сопряжений.

Перед началом работ положение детали выверяют индикатором часового типа в нескольких сечениях по всей длине. Подобная подготовка гарантирует идеальную соосность шлицевого участка и шеек под подшипники. Выверка исключает возникновение дисбаланса вала при его последующей работе в составе скоростных механизмов.

Использование прецизионных центров с твердосплавными наконечниками обеспечивает стабильность базы в процессе силового фрезерования. Когда заготовка имеет большую массу, контролируют также прогиб металла под собственным весом для компенсации геометрических отклонений. Для плотного контакта с опорными элементами оснастки поверхность торцов должна быть чистой, на ней не должно быть забоин. Настройка положения суппорта относительно оси вращения предотвращает появление конусности пазов.

Для фрезерной обработки вязких сталей и цветных сплавов выбирают эмульсии с высоким содержанием противозадирных присадок на основе хлора или серы. Эти компоненты создают на поверхности свежего среза прочную химическую пленку, которая предотвращает налипание металла на зубья фрезы.

Смазка вдвое снижает коэффициент трения, что способствует получению гладкого профиля без заусенцев и рваных краев. Обильный полив зоны резания также стабилизирует температуру заготовки и предотвращает ее тепловое расширение в процессе работы. Чистая жидкость выносит мелкую пыль из глубоких впадин, исключая ее повторное перетирание.

При финишных операциях часто используют чистые индустриальные масла с низкой вязкостью для достижения максимального блеска металла. Подобные составы обладают отличной проникающей способностью и смазывают даже самые узкие зазоры в зоне контакта лезвия с материалом. Регулярная фильтрация СОЖ в системе станка через магнитные сепараторы удаляет металлический шлам и сохраняет прозрачность состава. Контроль концентрации активных веществ исключает появление коррозии на станине и готовых деталях.

Для измерения толщины зуба по хорде или ширины впадины применяют метод замера расстояния через два цилиндрических ролика. В противоположные впадины закладывают стальные стержни с прецизионным диаметром, после чего микрометром измеряют наружный размер между их гранями. По специальным формулам вычисляют фактическую геометрию профиля с учетом радиусов скругления и углов наклона боковых сторон.

Этот метод выявляет малейшие отклонения в настройке фрезы и позволяет контролировать износ инструмента в процессе серийного выпуска. Подобная проверка обеспечивает точность посадки вала во втулке с заданным натягом или зазором.

Использование предельных калибров в виде колец и пробок служит для быстрой оценки годности деталей при массовом производстве. Проходной калибр должен легко надеваться на шлицевой венец под собственным весом, что подтверждает правильность шага и формы. Непроходной инструмент не должен заходить в зацепление, гарантируя отсутствие люфтов и прослабленных размеров. На станках с ЧПУ для этих целей применяют контактные измерительные щупы, которые сканируют профиль в автоматическом режиме.

Восстановление геометрии поврежденных валов начинают с наплавки слоя металла на изношенные участки с помощью электродуговой или лазерной сварки. После термического напыления заготовку устанавливают на станок и заново прорезают пазы в соответствии с исходными чертежами. Этот метод позволяет вернуть деталь в строй при затратах в пять раз меньше стоимости покупки нового длинномерного вала.

Фрезерование по наплавленному слою требует использования твердосплавного инструмента, так как сварочный шов часто имеет повышенную твердость и неоднородную структуру. Настройка соосности обеспечивает совпадение новых шлицев с оригинальными базами детали.

Процесс требует предварительного отжига для снятия внутренних напряжений и исключения коробления металла при финишной отделке. Мастер подбирает режимы резания с учетом специфики наплавленного сплава для предотвращения появления пор и раковин. После фрезерования поверхность шлицев часто подвергают азотированию или закалке ТВЧ для повышения износостойкости. Контроль параметров после ремонта проводят так же строго, как и для новых изделий, используя прецизионные измерительные инструменты.
