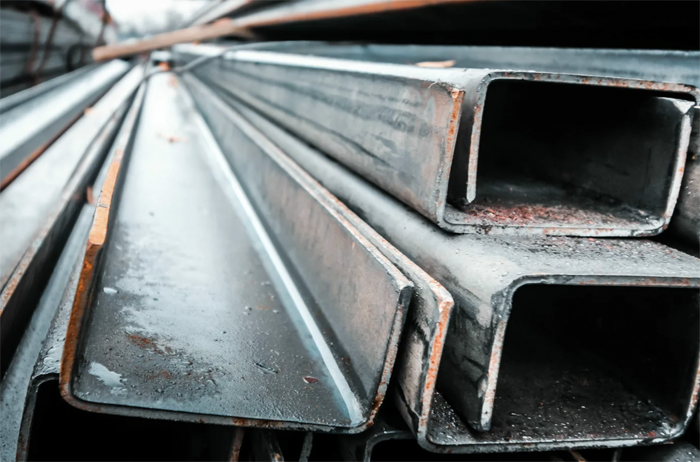

Швеллер

П-образный профиль с маркировкой У имеет характерный скос внутренних поверхностей, который составляет от 4 до 10%. Такая форма сечения обеспечивает изделию высокую жесткость, но создает определенные сложности при болтовом соединении деталей. Для плотного прилегания крепежа приходится использовать специальные косые шайбы, которые компенсируют угол наклона.

Швеллер с уклоном чаще выбирают для создания массивных сварных ферм и опорных колонн в промышленном строительстве. Внутренний радиус закругления в месте стыка стенки и полок делает конструкцию более устойчивой к концентрации напряжений.

Профиль с буквой П в названии имеет строго параллельные грани внутренних и внешних полок. Такая геометрия значительно упрощает монтаж, так как болты и шпильки проходят через металл под прямым углом. Изделия с параллельными полками применяют в машиностроении и при сборке рам для складского оборудования. Металл плотно прилегает к другим элементам без образования зазоров, что повышает общую надежность узла.

Вес погонного метра у обеих серий почти совпадает, поэтому их взаимозаменяемость определяют только требования проекта к способу монтажа. Заводы выпускают обе модификации в соответствии с нормами ГОСТа 8240-97.

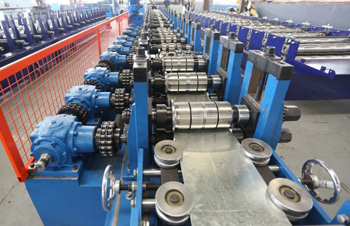

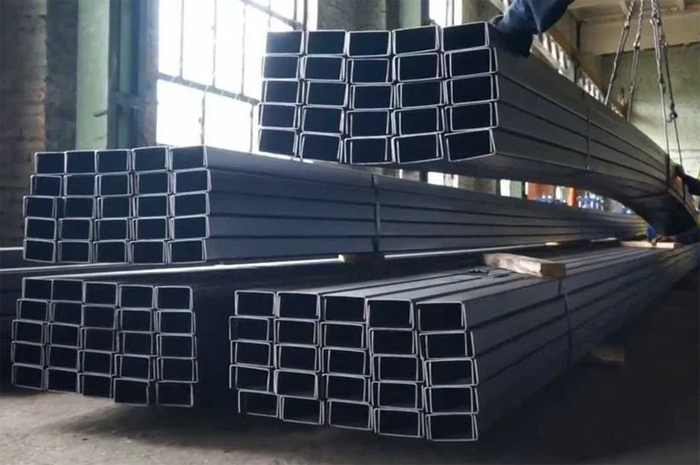

Холодногнутый прокат изготавливают из стальной полосы на профилегибочных станках, поэтому он имеет одинаковую толщину по всему периметру. Его выбирают для строительства легких каркасов, когда необходимо снизить общий вес металлоконструкции без потери жесткости.

Гнутый швеллер отличается плавным закруглением внешних углов и высокой точностью геометрических размеров. Такой материал идеально подходит для производства торговой мебели, рекламных щитов и садовых павильонов. Гладкая поверхность металла после холодной обработки не имеет окалины, поэтому легко поддается качественной порошковой покраске.

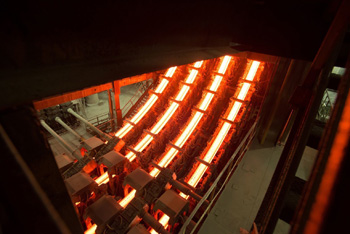

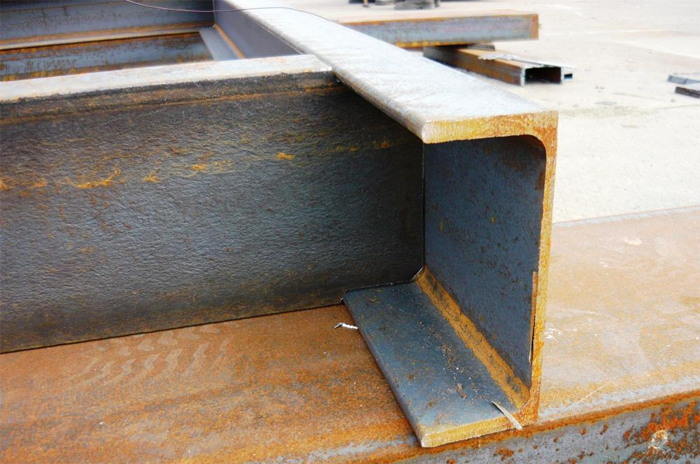

Горячекатаный профиль обладает гораздо большей прочностью за счет массивных полок и высокой плотности стали. Его применяют для возведения ответственных несущих стен и мостовых перекрытий под колоссальные нагрузки. Гнутый вариант в таких узлах использовать нельзя, так как его стенки могут потерять устойчивость. Однако для декоративных целей или при создании кабель-каналов гнутый профиль выигрывает и в цене, и в эстетике.

П-образный профиль имеет одну плоскую сторону, которая позволяет монтировать его вплотную к вертикальным и горизонтальным поверхностям. Это свойство делает швеллер незаменимым при устройстве перекрытий вдоль несущих стен или при создании оконных перемычек. Двутавр всегда располагают в центре пролета, так как его симметричная форма рассчитана на вертикальное давление сверху.

Швеллер гораздо удобнее соединять под прямым углом с помощью болтов или сварки без применения сложных переходников. Его плоская стенка служит идеальной базой для крепления кронштейнов, направляющих и датчиков в промышленном оборудовании.

При одинаковой высоте профиля швеллер весит меньше двутавра, что помогает сэкономить бюджет при строительстве небольших объектов. Его часто выбирают для изготовления косоуров лестниц, где нужно закрепить ступени только с одной стороны балки. В машиностроении из швеллеров собирают рамы для прицепов и станков, так как профиль занимает меньше места. При работе на изгиб в паре «спина к спине» два швеллера образуют очень жесткий коробчатый элемент. Такое решение превосходит двутавр по сопротивлению скручивающим нагрузкам. Правильный выбор проката позволяет оптимизировать металлоемкость проекта без снижения безопасности людей.

Первое число в названии указывает на высоту вертикальной стенки профиля, выраженную в сантиметрах. Например, швеллер 12 имеет расстояние между полками, равное 120 мм. Буквенный код после цифры определяет конструктивные особенности сечения и точность его изготовления.

Символ П обозначает параллельные грани полок, а буква У указывает на наличие внутреннего уклона. Если в маркировке стоит литера Л, это легкая серия с уменьшенной толщиной металла. Специальные швеллеры для автомобильной промышленности помечают буквой С.

Знание сокращений помогает быстро проверить соответствие товара проектной документации при приемке на складе. Дополнительно в паспорте партии указывают категорию точности: А для повышенного класса или В для обычного. Также прописывают марку стали, которая напрямую влияет на прочность и свариваемость изделия. Если швеллер изготовили по техническим условиям завода, в коде может присутствовать номер ТУ.

При соединении двух отрезков проката встык обязательно выполняют разделку кромок со стороны полок и основной стенки. Фаски под углом 30 градусов обеспечивают глубокий провар металла на всю толщину, которая может достигать 10 мм и более. Без такой подготовки шов получится поверхностным и быстро лопнет под воздействием вибрации или веса конструкции.

Для усиления места стыка часто используют стальные накладки, которые приваривают по всему периметру соединения. Они должны иметь ту же толщину, что и основной профиль, чтобы не создавать лишних напряжений в узле. Сварку ведут в несколько проходов для получения плотной структуры металла без воздушных пор.

Перед началом работ поверхность очищают от ржавчины и масла с помощью металлических щеток и растворителя. Если швеллер имеет большую высоту, сначала сваривают вертикальную стенку, а затем переходят к полкам. Такой порядок помогает избежать температурного перекоса и сохраняет прямолинейность балки.

Качество шва проверяют визуально на отсутствие подрезов и наплывов стали. В ответственных конструкциях мостов или эстакад применяют ультразвуковую дефектоскопию для выявления скрытых дефектов.

Марка стали 09Г2С относится к низколегированным сплавам, которые содержат добавки марганца и кремния для повышения ударной вязкости. Главное преимущество этого металла — его способность сохранять прочность при температуре до -70 ℃.

Обычный черный прокат на сильном морозе становится хрупким и теряет способность сопротивляться динамическим нагрузкам от транспорта. Швеллер из стали 09Г2С выдерживает миллионы циклов вибрации без появления микротрещин в структуре металла. Это важно для безопасности дорожных эстакад и железнодорожных переходов, особенно в северных регионах страны.

Высокий предел текучести такой стали позволяет использовать профили с меньшей толщиной стенки. При проектировании мостов это дает экономию веса всей конструкции на 15-20%, что снижает давление на опоры. Материал обладает отличной свариваемостью и не требует обязательного подогрева кромок перед началом работ. Легированная сталь лучше сопротивляется атмосферной коррозии, поэтому затраты на обслуживание моста в будущем сокращаются.

Несущая способность стального профиля зависит от расчетной длины пролета, способа фиксации концов и типа приложенной силы. При расчетах используют момент инерции сечения, который указывают в справочных таблицах для каждого типоразмера.

Швеллер 16 на пролете 3 м может выдерживать сосредоточенную нагрузку до 1.5 т без критической деформации металла. Если распределить вес равномерно по всей длине, допустимое значение возрастает почти вдвое. Инженеры всегда закладывают запас прочности 20% для компенсации возможных ошибок при монтаже или непредвиденных перегрузок.

Важно учитывать положение профиля в пространстве, так как швеллер работает на изгиб только в вертикальной плоскости. Если нагрузить изделие сбоку на плоскую стенку, оно начнет скручиваться и быстро потеряет устойчивость. Для повышения жесткости балки часто сваривают два швеллера в коробчатый профиль или устанавливают дополнительные ребра.

При выборе размера проката смотрят не только на прочность, но и на величину прогиба под нагрузкой. Согласно нормам, этот показатель не должен превышать 1/200 или 1/250 от длины балки.

Стальной швеллер часто применяют для восстановления треснувших лонжеронов или удлинения колесной базы грузовиков и прицепов. Для этих целей выбирают горячекатаный профиль с высотой стенки 140-160 мм из качественной конструкционной стали.

Профиль плотно вставляют внутрь штатной рамы или накладывают сверху в качестве усилителя (подрамника). П-образная форма позволяет создать жесткое соединение, которое эффективно противостоит нагрузкам на кручение при движении по неровным дорогам. Толщина металла 5 мм или 6 мм обеспечивает нужный запас прочности при перевозке многотонных грузов.

Крепление усилителей к раме выполняют с помощью болтов высокого класса прочности или заклепок. Сварку применяют с большой осторожностью, так как она может вызвать локальное ослабление металла в зоне термического влияния. Все швы располагают только вдоль продольной оси лонжерона для предотвращения поперечных трещин. Швеллер служит отличной базой для монтажа гидравлических цилиндров, лебедок и кронштейнов подвески.

В цехах с высокой влажностью или при контакте с химическими парами стальной прокат требует многослойной антикоррозионной защиты.

Сначала поверхность швеллера подвергают пескоструйной обработке для удаления окалины и создания микрорельефа. Затем наносят слой эпоксидного грунта, который обладает высокой адгезией и перекрывает доступ кислорода к стали. Финишное покрытие делают из полиуретановых эмалей, которые устойчивы к ультрафиолету и механическим повреждениям.

Такая система защиты сохраняет свои свойства более 15 лет даже при постоянном воздействии агрессивной атмосферы. Цвет краски можно выбрать по каталогу RAL для обозначения опасных зон или путей эвакуации.

Наилучший результат дает горячее цинкование, при котором швеллер погружают в ванну с расплавом цинка при температуре +450 ℃. Слой защитного металла проникает во все внутренние углы П-образного профиля, куда сложно добраться кистью или краскопультом. Оцинкованный швеллер не требует покраски и успешно сопротивляется ржавчине на протяжении 30 лет и более.

Для фиксации проката к бетону используют распорные анкерные болты или современные химические анкеры. В стенке швеллера сверлят сквозные отверстия нужного диаметра, после чего через них делают углубления в бетоне с помощью перфоратора. Механический анкер забивают молотком и затягивают гайку, что приводит к расширению стальной гильзы внутри стены.

Такой способ монтажа выдерживает огромные нагрузки на вырыв и сдвиг, поэтому его применяют для установки подкрановых путей. Плоская поверхность швеллера гарантирует плотное прилегание к основанию без перекосов и люфтов.

Химический анкер выбирают для работы с пористыми материалами или при необходимости создания герметичного стыка. Двухкомпонентный состав вводят в отверстие, после чего в него вставляют резьбовую шпильку. После застывания смолы образуется монолитное соединение, которое превосходит по прочности сам бетон.

Для защиты металла от капиллярной влаги между стальным профилем и стеной часто прокладывают гидроизоляционную ленту. Если швеллер служит опорой для оборудования, под него заливают слой специального безусадочного раствора.

Стальной П-образный профиль обеспечивает лестничному маршу высокую жесткость и отсутствие вибраций при ходьбе. Швеллер обладает достаточной прочностью для удержания веса ступеней и нескольких человек одновременно. Его плоская боковая грань идеально подходит для приварки опорных уголков, на которые затем укладывают проступи.

В отличие от трубчатого проката П-образный прокат позволяет легко скрыть места крепления внутри своего сечения. Такая конструкция выглядит аккуратно и современно в интерьерах офисов, торговых центров и частных домов. Металлический каркас не дает усадки и не скрипит в отличие от деревянных балок.

Косоуры из швеллера легко нарезать под любым углом для создания маршевых, винтовых или забежных лестниц. Металл хорошо поддается обработке ручным инструментом прямо на месте сборки. После сварки швы тщательно шлифуют, а поверхность профиля окрашивают в нужный цвет или обшивают декоративными панелями.
