Швеллер нержавеющий

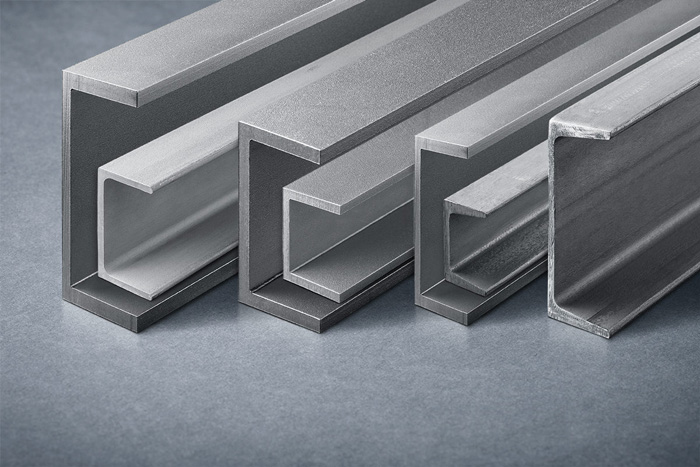

П-образный профиль выпускают с параллельными гранями или с характерным внутренним уклоном полок. Маркировка П означает, что внутренние поверхности расположены под прямым углом к основной стенке изделия. Такая геометрия значительно упрощает монтаж болтовых соединений, потому что метизы прилегают к плоскости металла без зазоров.

Этот тип проката выбирают для сборки торговых стеллажей, офисных перегородок и каркасов медицинской мебели. Плоские грани обеспечивают плотное прилегание облицовочных панелей и стеклянных элементов.

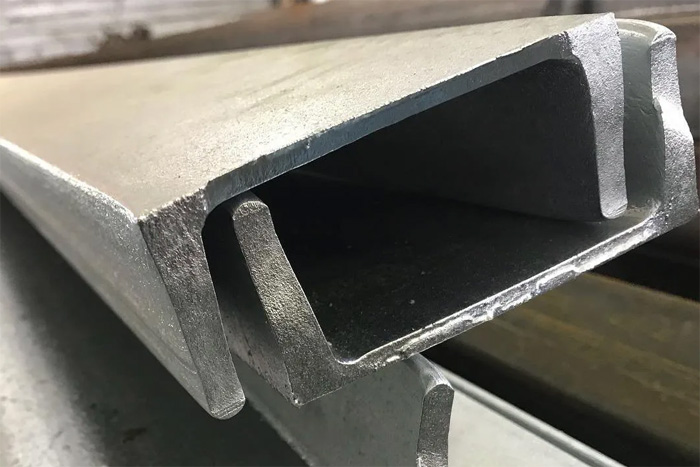

Серия У имеет скос внутренних граней полок, который составляет 4-10% в зависимости от типоразмера. Подобная форма сечения повышает жесткость изделия на изгиб и кручение в составе ответственных строительных конструкций. Утолщение металла в месте стыка полки и стенки предотвращает появление трещин при экстремальных нагрузках на каркас.

Швеллер с уклоном часто служит основой для мощных опорных рам в тяжелом машиностроении. Он выдерживает огромные статические нагрузки в течение многих десятилетий.

Для надежного соединения П-образных элементов используют метод аргонодуговой сварки (TIG) с подачей присадочной проволоки аналогичного состава. Форма профиля обеспечивает отличный доступ к внутренней части стыка, что упрощает наложение качественного корневого валика.

Перед началом работ поверхности обязательно очищают от технологической смазки и обезжиривают спиртовыми растворами. Подготовка исключает появление газовых пор и включений шлака внутри структуры шва. Мастера ведут сварку короткими участками для предотвращения температурного коробления тонких стенок.

Когда соединяют массивные горячекатаные профили со стенкой более 6 мм, выполняют предварительную V-образную разделку кромок. Процедура позволяет проварить металл на всю глубину и гарантирует монолитность узла под нагрузкой. После завершения процесса зону нагрева обрабатывают травильным гелем для удаления цветов побежалости. Химическая пассивация восстанавливает защитную оксидную пленку хрома в местах термического воздействия.

Эксплуатация конструкций в условиях контакта с хлоридами и морской водой требует применения специальных марок нержавейки. Сталь AISI 316 содержит в своем составе около 2% молибдена, который значительно укрепляет пассивный слой металла. Этот элемент делает швеллер невосприимчивым к питтинговой (точечной) коррозии, когда на поверхности стали появляются мелкие рыжие вкрапления.

Прокат выбирают для изготовления каркасов фильтров и опорных рам на фармацевтических заводах. Материал сохраняет прочность и блеск при постоянном воздействии агрессивных паров кислот и щелочей.

Кислотостойкий швеллер не теряет высоких механических характеристик при длительном нагреве до температуры +500℃. Изделие успешно работает в составе выхлопных систем и химических реакторов на нефтехимических предприятиях. Стоимость легированного проката выше стандартных аналогов, но его использование оправдано стойкостью и долговечностью.

Профильный металл служит надежным основанием для создания вертикальных и горизонтальных направляющих фасадных систем. Нержавеющий швеллер со стенкой 1.5-2.0 мм обладает высокой жесткостью и удерживает вес тяжелых плит из керамогранита.

В отличие от алюминиевых каркасов стальная подсистема дольше сопротивляется деформации при возникновении пожара в здании. Металл не боится атмосферной влаги и агрессивного воздействия городского смога в течение 60 лет. Скрытый монтаж на заклепки обеспечивает чистоту линий и современный облик архитектурного объекта.

П-образная форма профиля позволяет удобно размещать слои минераловатного утеплителя внутри каркаса без образования мостиков холода. При установке кронштейнов используют терморазрывные прокладки для ликвидации тепловых потерь через стену. Нержавеющая сталь успешно переносит сезонные колебания температуры от -40℃ до +50℃ без потери прямолинейности стоек.

П-образное сечение обладает преимуществом при необходимости размещения силовых элементов в ограниченном пространстве или нишах. Наличие одной плоской грани позволяет швеллеру прилегать к вертикальным поверхностям максимально плотно без образования пустот.

Это свойство используют при строительстве межэтажных перекрытий, когда крайнюю балку крепят непосредственно к несущей кирпичной стене. Двутавр в такой ситуации потребовал бы больше места из-за симметричных полок с обеих сторон. Швеллер занимает меньше полезного объема помещения при сохранении расчетной жесткости.

Изделие удобно использовать в качестве косоуров лестниц, когда ступени фиксируют только с одной стороны металлической балки. Внутренняя полость профиля скрывает места крепления и позволяет незаметно проложить инженерные коммуникации или кабели освещения. При одинаковой высоте сечения швеллер весит меньше двутавра, что снижает затраты на логистику и работу крана. Соединение с другими элементами каркаса проводят с помощью стандартных болтов без применения сложных переходных косынок.

Рамы для мощных насосов и компрессоров часто собирают из горячекатаного нержавеющего швеллера из-за его высокой демпфирующей способности. Металл обладает специфической вязкостью, которая эффективно рассеивает энергию динамических ударов от работающих агрегатов. В составе сборных оснований швеллер препятствует распространению структурного шума по всему зданию цеха.

Высокая усталостная прочность аустенитной стали исключает появление трещин в зонах сварных соединений при постоянной пульсации нагрузки. Станина из нержавейки сохраняет свою геометрию и точность центровки валов в течение всего срока службы техники.

Для повышения устойчивости к вращательным моментам два швеллера часто сваривают в замкнутую коробчатую конструкцию. Такое решение намного увеличивает сопротивление рамы кручению и обеспечивает стабильность работы скоростных механизмов.

Метод неразрушающего контроля (УЗК) позволяет подтвердить полную монолитность структуры горячекатаного проката. Датчик прибора перемещают вдоль поверхности швеллера, а ультразвуковая волна отражается от любых внутренних пустот или трещин. Специалист анализирует эхо-сигналы на экране дефектоскопа и определяет точное местоположение скрытого дефекта.

Такая проверка обязательна для изделий, которые планируют использовать в судостроении и атомной энергетике. УЗК гарантирует, что балка выдержит расчетные нагрузки на изгиб без внезапного разрыва волокон металла.

Внутри стали не должно быть газовых раковин, зон неоднородности и неметаллических включений, снижающих прочность. Использование сертифицированного проката повышает надежность крупных инженерных сооружений. Современные портативные приборы позволяют проводить обследование сварных узлов прямо на строительной площадке.

Для подтверждения коррозионной стойкости нержавеющего проката после его механической обработки проводят тест с ферроксильным индикатором. Если в процессе резки или шлифовки использовали инструмент из обычной стали, частицы черного металла внедряются в структуру нержавейки. Эти вкрапления становятся очагами будущей ржавчины и разрушают защитную пленку хрома.

На проверяемый участок наносят специальный раствор, который при наличии свободного железа мгновенно меняет цвет на ярко-синий. Данная процедура позволяет выявить скрытые загрязнения еще до начала эксплуатации конструкции в агрессивной среде.

Обнаруженные дефекты устраняют методом химического травления или повторной полировки пораженных зон. После очистки проводят повторный тест для гарантии полной чистоты поверхности. Отсутствие синих пятен подтверждает формирование плотного оксидного слоя по всей площади изделия.

Аустенитные стали марок AISI 304 и AISI 316 обладают уникальным свойством повышения предела текучести при понижении температуры до -196℃. В отличие от большинства металлов нержавейка не становится хрупкой, а сохраняет высокую пластичность и ударную вязкость.

Когда швеллер используют в качестве опоры для резервуаров с жидким азотом или водородом, его несущая способность возрастает на 30% и более. Кристаллическая решетка сплава при сильном морозе остается стабильной и не склонна к образованию трещин. Данный эффект позволяет проектировать облегченные конструкции для работы в экстремальных условиях космоса или Арктики.

При расчете криогенных систем учитывают также низкий коэффициент теплопроводности нержавеющей стали. Швеллер служит эффективным тепловым барьером, замедляя передачу энергии от фундамента к охлаждаемому объекту. Металл выдерживает резкие температурные шоки при наливе сжиженных газов без потери геометрической точности. После возвращения в нормальное состояние механические характеристики проката полностью восстанавливаются.

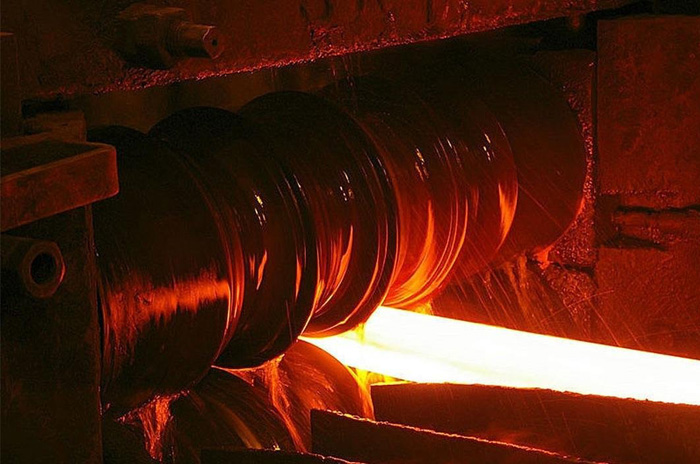

Геометрическая точность основной плоскости (стенки) П-образного профиля имеет жесткие ограничения, которые прописаны в стандартах качества. Под воздействием валков или при остывании металла центральная часть стенки может приобретать дугообразную форму.

Отклонение от плоскости измеряют как максимальное расстояние между поверхностью стенки и приложенной к ней контрольной линейкой. Согласно нормам, этот показатель не должен превышать 1 % от ширины стенки или фиксированного значения в 0.5-1.5 мм.

Сильная вогнутость металла создает серьезные препятствия при попытке закрепить на швеллере плоские панели или датчики. Наличие «горба» или впадины на широкой грани профиля свидетельствует о нарушении настройки калибровочного стана.

Заводы проверяют данный параметр в нескольких точках по длине шестиметрового отрезка. Если отклонения выходят за рамки допусков, прокат направляют на роликовую правку для выравнивания плоскостности.

Специфика П-образного сечения заключается в том, что его центр тяжести и центр изгиба не совпадают. Когда нагрузку прикладывают к полке или стенке без учета этого смещения, балка стремится не только согнуться, но и провернуться вокруг своей оси. Такое скручивание резко снижает несущую способность нержавеющего профиля и может привести к потере устойчивости всей рамы.

Инженеры решают эту проблему путем смещения вектора силы или объединения швеллеров в пары. Одиночные балки требуют установки жестких поперечных связей через каждые 1.5-2.0 м для фиксации их проектного положения.

При расчете торсионной жесткости учитывают модуль сдвига нержавеющей стали, который ниже, чем у аналогичных марок черного металла. Это делает швеллер более податливым к винтообразным деформациям при асимметричном нагружении. Правильное проектирование узлов опирания позволяет направить усилие точно через центр изгиба, что исключает появление крутящих моментов.
