Труба овальная: особенности, производство и нормативные документы

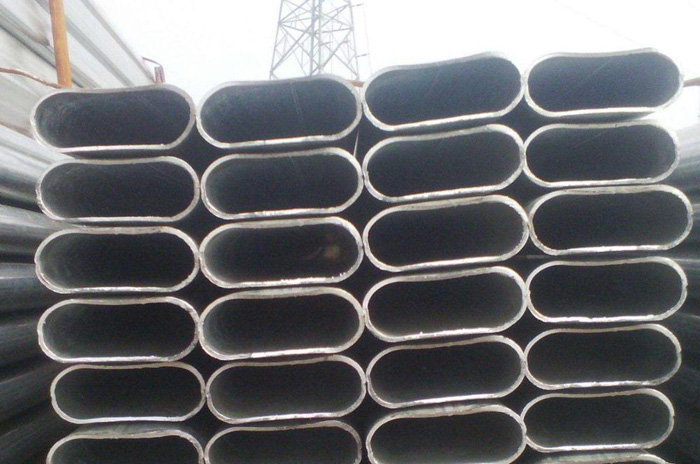

Овальная труба – разновидность профильного металлопроката, имеющая сечение в форме эллипса или сплюснутого овала. Данный вид продукции востребован в архитектуре, строительстве, дизайне интерьеров, машиностроении и приборостроении. Овальные трубы обладают эстетичным внешним видом, хорошими механическими характеристиками и могут выступать альтернативой стандартным круглым, квадратным или прямоугольным профилям в случаях, где важны как прочностные параметры, так и дизайнерские решения.
В данной статье мы подробно рассмотрим особенности процесса производства овальных труб, используемые материалы и оборудование, а также основные нормативные документы (ГОСТы), регламентирующие качество и параметры подобных изделий.
Сферы применения овальных труб
Овальные трубы широко применяются в следующих областях:
- строительство и архитектура - в декоративных ограждениях, лестничных перилах, фасадных элементах;
- дизайн интерьеров и мебели - изготовление каркасов стульев, столов, стеллажей, торгового оборудования;
- машиностроение и автомобилестроение - детали каркасов кузовов, элементы выхлопных систем (сплюснутые трубы для снижения шума и оптимизации воздушных потоков);
- приборостроение - корпуса и защитные кожухи для различного оборудования.
Чаще всего овальные трубы изготавливают из углеродистых и низколегированных сталей. Сталь выбирается исходя из эксплуатационных условий. Углеродистые стали обыкновенного качества (например, по ГОСТ 380–2005) – для конструкций общего назначения. Стали качественные углеродистые или низколегированные (к примеру, по ГОСТ 19281–2014) – для более ответственных конструкций, где важны прочность и ударная вязкость.
Нержавеющие (например, марки по ГОСТ 5632) востребованы, когда требуется коррозионная стойкость, долговечность и презентабельный внешний вид. Часто применяются в декоративных ограждениях и инженерных системах с особым режимом эксплуатации.
Технология производства овальных труб
Производство овальных труб обычно осуществляется на основе исходной круглой трубы.
Изготовление заготовки (круглой трубы)

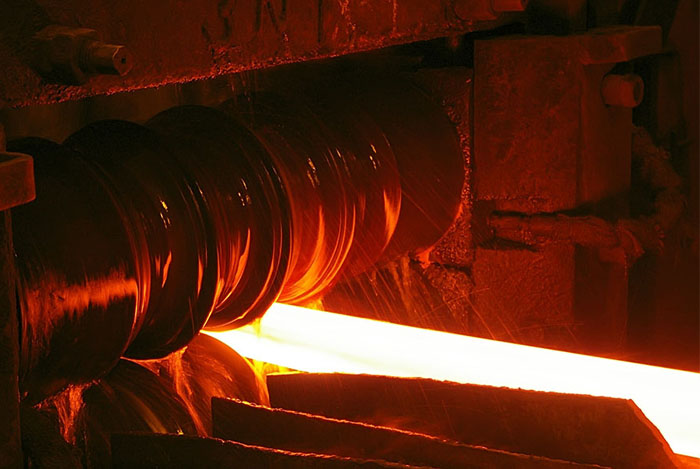

Бесшовные трубы получают либо горячей прокаткой заготовок (слитков, полученных путём непрерывной разливки стали), либо холодной деформацией трубного проката.
ГОСТ 8732–78 – горячедеформированные бесшовные трубы. ГОСТ 8734–75 – холоднодеформированные бесшовные трубы. Электросварные трубы изготавливают из листовой стали, которую сворачивают в цилиндрическую форму с последующей сваркой продольного шва. ГОСТ 10704–91 – электросварные трубы общего назначения. ГОСТ 10705–80 и ГОСТ 10706–76 – трубы электросварные прямошовные из углеродистых и низколегированных сталей.
Вне зависимости от способа получения круглой трубы, она служит сырьём для последующего формования овального сечения.
Формование овального сечения

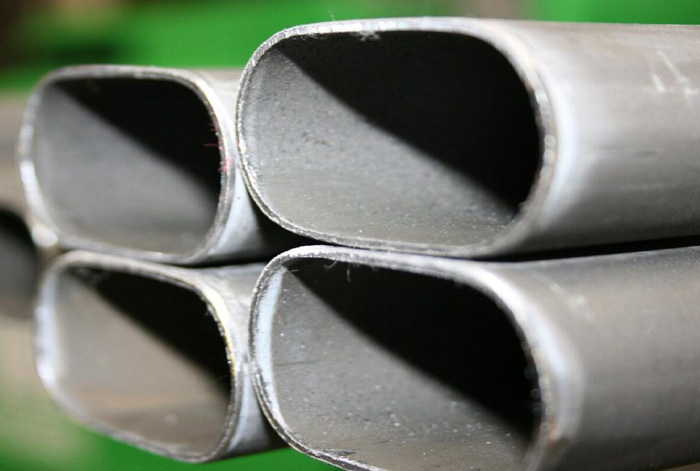

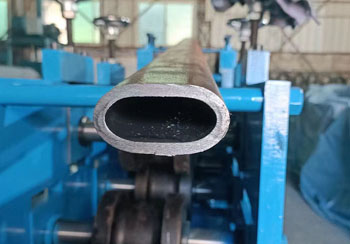

После получения круглой трубы заданного диаметра и толщины стенки изделие пропускают через специальные профилирующие станки. Это может быть холодная деформация (прокатка через калибрующие ролики или матрицы) – наиболее распространённый метод, гидроформовка – применима для сложных профилей, но менее распространена и более дорога.
В процессе формования важно строго контролировать размеры овала: отношение осей овального сечения, точность геометрии, овальность и отсутствие деформационных дефектов.
Термическая обработка (при необходимости), контроль качества и калибровка
Для снятия внутренних напряжений и улучшения структуры металла трубы могут подвергаться нормализации, отпуску или другим видам термообработки, регламентируемым выбранным ГОСТ или ТУ. Готовые овальные трубы тщательно проверяют на соответствие заданным параметрам по толщине стенки, размерам овала, внешнему виду, а также проводят механические испытания (на разрыв, ударную вязкость), если это предусмотрено техническими условиями.
Нормативные документы (ГОСТы)
Полностью стандартизированных ГОСТ, посвящённых исключительно овальным трубам, как правило, нет, поскольку данный тип профильных труб относится к категории «специальных профилей». Они могут изготавливаться по техническим условиям (ТУ) конкретного предприятия или по согласованным с заказчиком спецификациям. Тем не менее, при производстве и контроле качества овальных труб опираются на следующие нормативные документы:
- ГОСТы для исходного сырья (круглых труб): ГОСТ 8732–78 – Трубы стальные бесшовные горячедеформированные, ГОСТ 8734–75 – Трубы стальные бесшовные холоднодеформированные, ГОСТ 10704–91 – Трубы стальные электросварные прямошовные общего назначения;
- ГОСТы на металл и его свойства: ГОСТ 380–2005 – Углеродистая сталь обыкновенного качества, ГОСТ 19281–2014 (или предыдущие редакции) – Прокат из конструкционных легированных и высококачественных стали, ГОСТ 5632–2014 – Коррозионностойкие, жаростойкие и жаропрочные стали и сплавы;
- ГОСТы для профильных труб (квадратных, прямоугольных, специальных). Несмотря на то, что для овальных труб нет отдельного ГОСТ, ряд стандартов регламентирует требования к качеству профильных изделий из стали: ГОСТ 8645–68 – Трубы стальные профильные прямоугольные, ГОСТ 8639–82 – Трубы стальные профильные квадратные.
Хотя овальная труба не попадает под прямое действие этих ГОСТов, требования к точности размеров, качеству поверхности, предельным отклонениям по толщине и геометрии могут быть взяты за основу при разработке ТУ на овальные трубы.
Технические условия (ТУ)
При отсутствии прямого ГОСТа на овальные трубы, предприятия-производители разрабатывают собственные ТУ. Эти документы согласовываются с заказчиком и уполномоченными органами, учитывая:
- требования по химическому составу и механическим свойствам металла;
- предельные отклонения по размерам овала, толщине стенки, длине;
- допуски по овальности и прямолинейности;
- методы контроля качества и испытаний.
Контроль качества и испытания
Контроль качества овальных труб включает:
- входной контроль сырья: проверка соответствия сталей нормативам, подтверждение сертификатов на металл;
- геометрический контроль: измерение главной и малой осей овала, толщины стенок, контроль овальности (отношение разностей диаметров к номинальному диаметру);
- механические испытания (при необходимости): проверка временного сопротивления разрыву, предела текучести, относительного удлинения, ударной вязкости;
- контроль сварного шва (для электросварных труб): неразрушающие испытания ультразвуковым, рентгеновским или магнитопорошковым методом;
- визуальный осмотр: отсутствие трещин, раковин, отслоений, шероховатостей сверх допустимых норм.

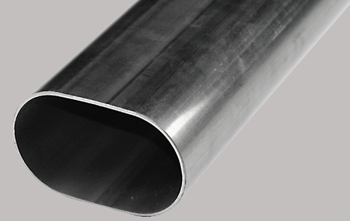

Овальная труба – это востребованный вид профильного металлопроката, который сочетает эстетические и функциональные качества. Несмотря на отсутствие отдельного ГОСТа, регламентирующего именно этот профиль, производители ориентируются на действующие стандарты для круглых и других профильных труб, а также разрабатывают собственные ТУ.
Ключевыми пунктами при производстве являются выбор качественной стали, контроль геометрии и обеспечение соответствия готового изделия требованиям прочности, долговечности и внешнего вида. Таким образом, овальные трубы, будучи специализированным продуктом, создаются на основе существующей нормативной базы для круглого и профильного проката, а также индивидуальных технических условий, разработанных под конкретные требования заказчика.
Часто задаваемые вопросы по овальной трубе

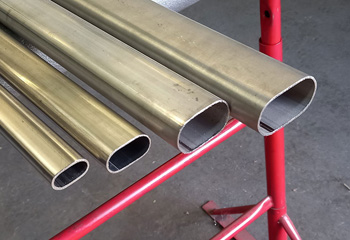

Овальный профиль имеет форму правильного эллипса с плавным и равномерным закруглением по всему периметру изделия. Плоскоовальные детали отличаются наличием двух параллельных прямолинейных участков, которые соединяют между собой полукруглые боковины. Такую форму часто выбирают для производства мебельных каркасов или офисных вешалок, потому что плоская поверхность значительно упрощает монтаж фурнитуры. Овальные трубы чаще используют в чисто декоративных целях или для создания сложных аэродинамических элементов.
Оба типа проката изготавливают методом холодной деформации из круглых заготовок на специальных роликовых станках. Геометрия сечения напрямую влияет на показатели инерции и сопротивления материала при изгибе в разных плоскостях. Выбор конкретной формы всегда зависит от эстетических требований к дизайну и от предполагаемых условий эксплуатации готовой металлоконструкции. На складах обычно указывают два главных габаритных размера: большую и малую оси в мм.
Вычисление точной площади эллиптической трубы необходимо для определения расхода теплоносителя или общего веса погонного метра. Для расчетов применяют стандартную математическую формулу площади эллипса, где используют значения большой и малой полуосей.
Сначала замеряют внешние габариты профиля штангенциркулем и делят полученные числа пополам. Затем перемножают эти величины между собой и умножают результат на число Пи. Если труба имеет полую структуру, аналогичный расчет проводят для внутреннего контура. Разность между площадями внешнего и внутреннего эллипсов дает точное значение площади сечения металла.
Такие данные позволяют узнать точную массу изделия, когда плотность стали умножают на объем материала. В справочниках часто приводят готовые расчетные значения для стандартных типоразмеров, которые полностью соответствуют техническим условиям. Если форма трубы имеет отклонения от идеального эллипса, то используют интегральные методы расчета или специализированные программы.
Эллиптический профиль подходит для изготовления полотенцесушителей и радиаторов из-за увеличенной площади поверхности теплоотдачи. По сравнению с круглой трубой аналогичного объема овал контактирует с окружающим воздухом на 15% эффективнее. Это позволяет быстрее прогревать жилое помещение при сохранении компактных размеров отопительного прибора.
Плоская форма изделия выглядит современно и гармонично вписывается в интерьер современных ванных комнат. Овальные трубы из нержавеющей стали не требуют регулярной покраски и сохраняют свой блеск в течение многих лет службы. Материал хорошо выдерживает резкие перепады давления в системе центрального водоснабжения.
Конструкция с овальным сечением занимает меньше свободного пространства, потому что она плотнее прилегает к вертикальной поверхности стены. Между отдельными секциями радиатора образуются направленные потоки теплого воздуха, которые создают эффективную конвекцию. Гладкие стенки эллипса препятствуют накоплению пыли и значительно упрощают влажную уборку прибора.
Работа с тонкостенным овальным прокатом требует высокой точности, потому что металл толщиной 1 мм очень легко прожечь насквозь. Для таких целей лучше всего подходит метод аргонодуговой сварки с использованием неплавящегося вольфрамового электрода. Электрическая дуга горит стабильно даже при малых токах, что позволяет получить тонкий и герметичный шов без брызг металла.
Перед началом процесса кромки труб тщательно зачищают от оксидной пленки и обезжиривают спиртом или чистым ацетоном. Если детали имеют сложную пространственную форму, их фиксируют в специальных зажимах для исключения температурной деформации. Правильный подбор присадочного прутка гарантирует полную однородность металла в месте соединения.
Горелку ведут равномерно по всему периметру эллипса и постоянно контролируют глубину проплавления. Когда соединяют трубы встык, обеспечивают минимальный зазор для предотвращения появления наплывов стали внутри полости. Использование импульсного режима на сварочном аппарате помогает значительно снизить тепловую нагрузку на заготовку. После завершения работ шов обрабатывают специальной травильной пастой для восстановления антикоррозийных свойств нержавеющей стали.
Овальные трубы часто устанавливают в выпускные системы автомобилей, когда нужно увеличить дорожный просвет или компактно разместить магистраль. Сплюснутый профиль позволяет проложить выхлоп под днищем без всякого риска зацепить дорожные неровности. При этом пропускная способность канала остается точно такой же, как у круглой трубы большего диаметра. Это помогает сохранить паспортную мощность двигателя и оптимизировать отвод отработанных газов наружу.
Овальная форма также способствует эффективному гашению звуковых волн определенной частоты. По этой причине многие производители используют такие секции в конструкции штатных резонаторов и глушителей.
Для монтажа выбирают трубы из жаропрочной стали, которые выдерживают нагрев до +800℃ без разрушения структуры. Эллиптическое сечение обладает высокой жесткостью и почти не резонирует при интенсивных вибрациях мотора. Когда выполняют замену круглого участка на овальный, используют готовые переходные конусы или изготавливают их самостоятельно. Все стыки проваривают полуавтоматом в среде защитных газов для получения максимальной прочности узла.
Гибка овального профиля по широкой стороне требует применения специальных роликов, которые в точности повторяют контур изделия. Если использовать стандартную оснастку для круглых труб, боковые стенки неизбежно деформируются или схлопнутся внутрь.
Для работы выбирают трехроликовые станки с ЧПУ, которые обеспечивают плавное изменение радиуса по всей длине заготовки. Внутрь трубы часто вставляют гибкий дорн или засыпают плотный наполнитель для сохранения внутреннего объема. Это позволяет получить ровную дугу без гофр и микротрещин на внешней поверхности металла. Метод холодной гибки сохраняет прочностные характеристики стали и не требует последующей термообработки.
При расчете угла учитывают коэффициент пружинения материала, потому что после снятия нагрузки труба немного распрямляется. Радиус изгиба не должен быть меньше трех диаметров большой оси эллипса для предотвращения разрыва волокон металла. Если требуется создать сложную пространственную форму, применяют метод индукционного нагрева зоны деформации.
Монтаж овальных элементов в строительные конструкции выполняют с помощью надежных закладных деталей или специальных кронштейнов. Когда трубу используют в качестве стойки ограждения, в бетонном основании сверлят отверстие нужного размера. Нижнюю часть профиля погружают в полость и фиксируют при помощи химического анкера или густого цементного раствора. Такой способ обеспечивает высокую устойчивость к боковым нагрузкам и вибрациям.
Для крепления к вертикальной стене применяют декоративные фланцы, которые скрывают места стыка и анкерные болты. Форма фланца должна в точности повторять эллиптическое сечение трубы для плотного прилегания к поверхности.
В мебельном производстве трубы фиксируют в пазах или используют скрытые винтовые соединения. Если необходимо закрепить овальный поручень на деревянной поверхности, применяют саморезы с потайной головкой через предварительно просверленные отверстия. Между металлом и стеной часто устанавливают резиновые или пластиковые прокладки для компенсации температурных расширений.
Да, хотя они не так распространены, как для круглых труб. Заглушки для труб эллиптической формы производят из ударопрочного полиэтилена или качественного поливинилхлорида. Эти детали необходимы для надежной защиты внутренних полостей от скопления мусора и атмосферной влаги. В мебельной промышленности их используют в качестве опор для ножек столов и стульев, чтобы не царапать напольное покрытие.
Заглушка имеет специальные внутренние ребра, которые немного сминаются при установке и обеспечивают фиксацию в трубе. Размеры изделий подбирают в строгом соответствии с параметрами осей профиля, например 30×15 мм или 40×20 мм. Пластик устойчив к воздействию бытовой химии и не выгорает под солнечными лучами.
Цветовая гамма стандартных элементов включает черный, серый и белый цвета для гармоничного сочетания с разными типами покрытий. Установку заглушки проводят вручную или с помощью легкого молотка через мягкую прокладку. Если труба имеет нестандартное сечение, детали изготавливают методом 3D-печати или литья под давлением. Для наружных конструкций выбирают морозостойкие пластики, которые не трескаются при температуре -30℃.
Несущая способность овального профиля в мебели напрямую зависит от толщины стенки и ориентации трубы в пространстве.
При вертикальном расположении труба сечением 30×15 мм уверенно выдерживает статическую нагрузку до 150 кг. Когда профиль устанавливают горизонтально в качестве перекладины в шкафу, его прочность на изгиб определяется положением большой оси. Если расположить эллипс вертикально, он будет сопротивляться прогибу в несколько раз лучше, чем в плоском положении. Для длинных пролетов, более 1 м, рекомендуют использовать трубы со стенкой 1.5 мм или устанавливать дополнительные промежуточные опоры.
Механические испытания показывают, что овальное сечение распределяет внутреннее напряжение более равномерно по сравнению с прямоугольными аналогами. Это исключает появление локальных заломов металла в местах крепления фурнитуры. Когда проектируют торговые стеллажи, обязательно учитывают динамические нагрузки от частого перемещения товара. Для повышения прочности каркаса часто применяют сварные соединения вместо болтовых.
Стыковка овальных труб под произвольным углом требует использования профессиональных торцовочных станков с точной настройкой наклона. Сложность процесса заключается в необходимости подрезки эллипса по сложной криволинейной траектории для плотного прилегания деталей.
В домашних условиях для этих целей применяют бумажные шаблоны, которые оборачивают вокруг трубы для нанесения точной линии реза. После подрезки болгаркой кромки дорабатывают напильником до полного исчезновения зазоров. Чем точнее подогнаны элементы, тем выше будет итоговая прочность будущего сварного шва. При соединении «в ус» под 45 градусов следят за совпадением осей обоих отрезков проката.
Для надежной фиксации заготовок перед сваркой используют магнитные угольники или самодельные кондукторы. При сборке каркасов сложной формы сначала выполняют точечные прихватки в нескольких местах по всему периметру. Это позволяет быстро скорректировать положение деталей до окончательного провара стыка.
Овальное сечение обладает очень низким коэффициентом лобового сопротивления по сравнению с круглыми или квадратными формами. Когда поток воздуха обтекает эллипс вдоль его большой оси, турбулентные завихрения за трубой практически не возникают. Это свойство активно используют в авиастроении и при производстве профессиональных спортивных велосипедов.
Использование овальных труб для рам и вилок позволяет заметно снизить сопротивление ветра на высоких скоростях. При боковом ветре такая форма также ведет себя гораздо стабильнее, потому что она имеет меньшую площадь парусности.
В промышленном оборудовании овальные трубы устанавливают в системы охлаждения для улучшения прохождения потоков воздуха через радиатор. Это повышает общую эффективность теплообмена и снижает нагрузку на мощные вентиляторы. Гладкая поверхность металла дополнительно уменьшает трение пограничного слоя газов или жидкостей.
Контроль правильности формы овального профиля проводят путем измерения большой и малой осей в разных точках по всей длине трубы. Разница между полученными значениями на противоположных сторонах эллипса не должна превышать допуски из ТУ.
Для быстрой проверки часто используют калибры-скобы или специальные шаблоны под конкретный типоразмер. Если труба имеет перекос осей, то при монтаже возникнут сложности со стыковкой деталей и установкой заглушек. Визуально симметрию проверяют при взгляде на торец изделия под прямым углом. Любые искривления или сплющивания говорят о нарушении настройки роликов на прокатном стане.
В заводских условиях для этих целей успешно применяют бесконтактные лазерные системы измерения. Лазер сканирует контур трубы в режиме реального времени и мгновенно передает данные на пульт управления. Это позволяет быстро обнаружить дефекты и вовремя остановить линию для корректировки оборудования.
