Труба профильная

Массу одного метра изделия определяют через точные геометрические параметры его сечения. При расчетах используют среднюю плотность стали — 7850 кг/куб.м. Периметр профиля умножают на толщину стенки и на длину отрезка. Когда проектируют фундамент, такие вычисления помогают узнать итоговый вес всей металлоконструкции.

Информацию о теоретическом весе проката также берут из специальных справочных таблиц. В этих документах прописывают значения для каждого типоразмера по действующим стандартам. Если данные в таблице и реальный вес не совпадают, проверяют толщину стенки при помощи штангенциркуля.

Точный вес необходим для правильной организации логистики, так как он определяет выбор транспорта для перевозки груза. Когда заказывают большую партию металла, суммарную массу переводят в тонны. Если фактический вес сильно отличается от расчетного показателя, партию проверяют на соответствие нормам качества. Покупатели часто взвешивают пачки перед разгрузкой на объекте. При заказе материала учитывают допустимые отклонения по массе, которые прописывают в технических условиях завода.

Профильный прокат выдерживает значительные нагрузки из-за наличия четырех ребер жесткости. Когда внешнее давление воздействует на плоскую грань, основное напряжение распределяют крайние участки металла. Жесткие углы создают высокое сопротивление деформации, которое превышает аналогичные показатели круглых труб.

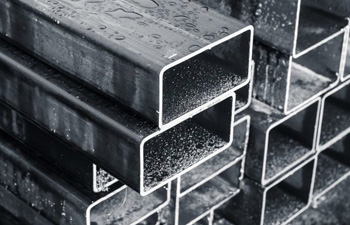

Квадратное или прямоугольное сечение работает в конструкции как прочная металлическая балка. По этой причине профиль выбирают для возведения длинных пролетов и тяжелых перекрытий. Равномерное распределение металла по периметру обеспечивает устойчивость всей системы. Материал сохраняет свою форму даже под воздействием сильного ветра или веса снега на крыше.

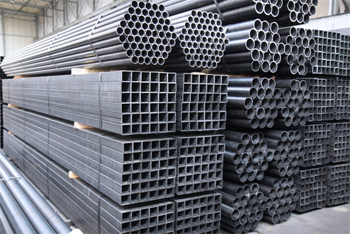

Стальной профиль хорошо сопротивляется кручению, когда его включают в состав сложных пространственных ферм. При одинаковом весе с круглым прокатом профильная труба дает на 30% больше жесткости. Если нагрузку распределяют по всей длине равномерно, конструкция не провисает в течение многих лет. Кроме того, прямоугольные формы удобно стыковать под прямым углом к другим деталям.

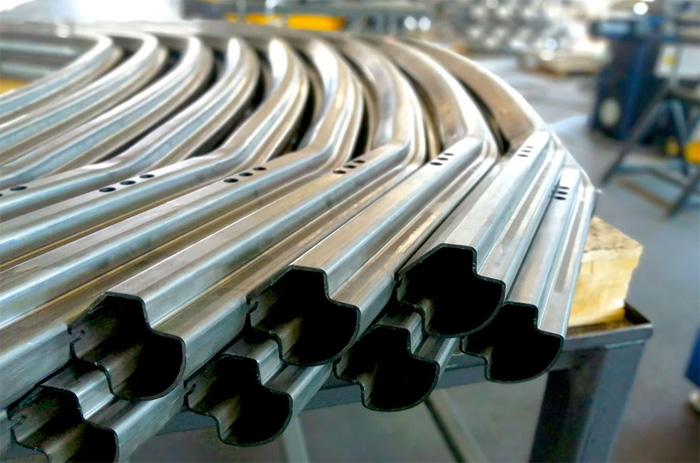

Деформировать стальной профиль без специального трубогиба сложно, так как стенки могут сложиться или треснуть. Для получения плавного радиуса в бытовых условиях часто используют сухой мелкий песок. Его плотно засыпают внутрь трубы и закрывают торцы деревянными или пластиковыми пробками.

Когда внутренняя полость заполняется, металл прогревают газовой горелкой до темно-красного оттенка. Песок не дает тонким стенкам вогнуться внутрь и сохраняет правильную геометрию сечения. После остывания наполнитель высыпают, а поверхность очищают от нагара. Этот метод требует времени, но он предотвращает появление опасных заломов на металле.

Если труба имеет тонкие стенки, ее сгибают методом предварительных надрезов. На внутренней стороне будущего изгиба делают несколько поперечных пропилов при помощи болгарки. Когда заготовку сгибают на нужный угол, образовавшиеся швы тщательно проваривают электросваркой. Такой способ подходит для изготовления декоративных садовых арок или небольших навесов.

Профильный прокат не проектируют для транспортировки жидкостей под давлением, так как его форма создает высокое гидравлическое сопротивление. Внутренние углы прямоугольного сечения провоцируют образование застойных зон и способствуют накоплению осадка. Когда вода движется по такой трубе, возникают завихрения потока и посторонний шум в системе.

Сварной шов профильной трубы часто не рассчитан на значительные скачки давления. Если использовать такой материал для водоснабжения, риск протечки в местах сопряжения граней увеличивается в несколько раз.

Но прямоугольный профиль иногда применяют в качестве защитного кожуха для прокладки пластиковых или медных труб. Металл предохраняет коммуникации от случайных механических повреждений под землей или внутри бетонных стен. Когда строят дренажные системы открытого типа, профильные трубы используют для создания каркаса ливневых решеток. Прямое назначение этого материала — создание жестких опорных конструкций в строительстве.

Самым надежным методом сборки металлоконструкций считают электродуговую или полуавтоматическую сварку. Когда детали соединяют встык или под углом, сварной шов обеспечивает максимальную прочность узла. Перед началом работ кромки тщательно очищают от ржавчины и масла для получения качественного провара.

Если требуется создать разборную конструкцию, выбирают болтовое соединение или специальные резьбовые шпильки. Для этого в стенках трубы сверлят сквозные отверстия нужного диаметра. Болты позволяют быстро демонтировать каркас и перевезти его на новое место. При таком способе монтажа обязательно используют шайбы для предотвращения деформации тонкого металла.

Для возведения легких стеллажей или теплиц часто применяют оцинкованные краб-системы. Эти крепежные элементы плотно обхватывают профиль с нескольких сторон и фиксируются болтами. Когда используют краб-системы, потребность в сварочном аппарате полностью отпадает. Метод подходит для труб с сечением 20×20 мм или 40×20 мм.

Стальной профиль без защитного слоя быстро покрывается ржавчиной под воздействием влаги и кислорода. Для долговечности конструкции поверхность металла обязательно окрашивают специальными составами.

Сначала трубу очищают от окалины и обезжиривают растворителем для лучшего сцепления краски. Затем наносят слой грунта, который содержит ингибиторы коррозии и заполняет мелкие поры. После высыхания грунтовки детали покрывают эмалью в 2 или 3 слоя. Полимерное покрытие создает надежный барьер и сохраняет эстетичный вид изделия на 10 лет. В условиях промышленного производства часто выбирают порошковую покраску с запеканием в печах при +200℃.

Наилучшую защиту обеспечивает горячее цинкование, когда трубу погружают в ванну с расплавленным цинком. Тонкий слой металла проникает в структуру стали и предотвращает окисление даже при появлении царапин. Оцинкованный профиль используют для строительства уличных ограждений и дорожных знаков. Если труба находится в земле, ее обрабатывают битумной мастикой или оборачивают гидроизоляционным материалом.

Холоднодеформированную трубу изготавливают из заготовок без предварительного нагрева металла. Этот метод позволяет получить высокую точность геометрических размеров и гладкую поверхность стенок. Толщина металла в таких трубах обычно не превышает 4 мм, поэтому их применяют в мебельном производстве.

Когда требуется идеальная точность для стыковки деталей, выбирают именно холоднокатаный прокат. Материал обладает повышенной прочностью на разрыв благодаря изменению структуры стали в процессе калибровки. Такие трубы легко поддаются покраске без сложной предварительной шлифовки. Поверхность практически не имеет окалины, что упрощает сварочные работы.

Горячекатаный профиль производят при высоких температурах, когда сталь становится пластичной. Этот способ используют для создания толстостенных труб с толщиной металла до 12 мм и более. Такие изделия имеют темную поверхность с характерным слоем окалины после остывания. Горячекатаные трубы выбирают для строительства тяжелых несущих каркасов зданий и мостовых опор. Прокат отличается меньшей стоимостью из-за более простой технологии массового производства.

При выборе параметров металла учитывают общую высоту ограждения и силу ветровой нагрузки в регионе. Для строительства легких заборов из профнастила обычно берут трубы с толщиной стенки 2 мм. Этот размер обеспечивает достаточную жесткость опорных столбов при высоте до 2 м.

Если планируют установку тяжелых ворот или секций из кованого металла, толщину увеличивают до 3-4 мм, так как слишком тонкий металл может деформироваться под тяжестью створок или при сильных порывах ветра. Когда используют профиль с толщиной 1.5 мм, риск случайного прогорания стенок при сварке значительно возрастает.

Горизонтальные перемычки для крепления листов изготавливают из профиля меньшего сечения с толщиной стенки 1.5-2 мм. Этого достаточно для удержания веса облицовочного материала и сопротивления кручению. Когда столбы устанавливают в пучинистый грунт, толщина металла помогает выдерживать давление почвы при промерзании. В нижней части опор часто приваривают стальные пластины для лучшей фиксации в бетоне.

Пластиковые элементы устанавливают на открытые торцы профиля для предотвращения попадания осадков внутрь. Если полость трубы заполнит вода, при замерзании она расширится и может разорвать стальные стенки. Внутренняя коррозия протекает незаметно, но быстро снижает несущую способность всей конструкции.

Заглушки плотно прилегают к краям металла за счет специальных ребер жесткости на хвостовике. Когда используют такие детали, отпадает необходимость в трудоемкой заварке торцов стальными пластинами. Пластик не гниет и сохраняет свои свойства при температуре от -40℃ до +60℃. Черный цвет материала устойчив к ультрафиолетовому излучению.

Декоративная функция заглушек также имеет значение при изготовлении мебели или спортивных площадок. Они закрывают острые кромки металла и делают эксплуатацию изделий безопасной. Когда трубы используют в качестве ножек для столов или стеллажей, пластиковые вставки защищают напольное покрытие от царапин. В ландшафтном дизайне такие элементы придают ограждениям и навесам завершенный вид.

На каждой пачке металла или в сопроводительных документах указывают основные параметры изделия. Первая цифра обозначает ширину большей стороны сечения в миллиметрах. Второе число указывает на размер меньшей стороны или на ширину квадрата. Когда пишут третью цифру, имеют в виду толщину стенки стального профиля. Например, маркировка 40×20×2 означает прямоугольную трубу с высотой 40 мм и толщиной металла 2 мм. Буквенный код в начале строки указывает на марку стали, из которой изготовили данную партию.

Дополнительно в маркировке прописывают номер ГОСТа, по которому произвели калибровку профиля. Если труба прошла термическую обработку, добавляют соответствующее буквенное обозначение. Длина отрезков также входит в стандартную информацию и обычно составляет 6 или 12 м. Когда продают оцинкованный прокат, в коде указывают способ нанесения защитного слоя.

Установку профильных опор в землю часто выполняют при строительстве заборов и легких навесов. Перед бетонированием нижнюю часть трубы обязательно обрабатывают антикоррозийным составом или битумом. Когда металл контактирует с влажной почвой, электрохимические процессы разрушают сталь очень быстро. Бетон создает защитную щелочную среду, но влага может проникать через микротрещины в растворе.

Чтобы избежать скопления воды под опорой, на дно ямы засыпают слой щебня для дренажа. Трубу погружают в бетон на глубину ниже уровня промерзания грунта в данной местности. Это предотвращает выдавливание столба при сезонных колебаниях температуры.

Полость трубы в зоне фундамента также рекомендуют заполнять жидким цементным раствором. Когда бетон застывает внутри, он исключает попадание кислорода и полностью останавливает внутреннюю коррозию. Такой метод значительно увеличивает жесткость опоры и позволяет использовать трубы с меньшей толщиной стенки. Если оставить полость пустой, конденсат начнет скапливаться в нижней части и вызовет гниение металла. Верхний край бетона вокруг трубы формируют в виде конуса для отвода дождевой воды от основания.

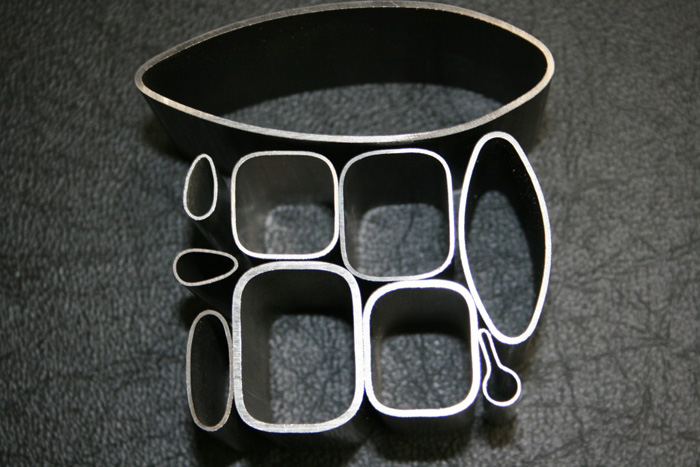

Внешние углы профильной трубы не делают абсолютно острыми, они всегда имеют определенный радиус закругления. Этот параметр регламентируют государственные стандарты в зависимости от толщины стенки и способа производства.

Когда радиус слишком большой, полезная площадь плоской грани уменьшается, что усложняет стыковку деталей. Слишком малый радиус может привести к появлению избыточных напряжений в углах при нагрузке. Правильная геометрия углов обеспечивает равномерное распределение усилий по всему сечению.

В горячекатаных изделиях закругление обычно более выражено, чем в холоднодеформированных аналогах. Этот фактор учитывают при расчете моментов сопротивления конструкции. Если радиус превышает нормативные значения, это указывает на нарушение технологии настройки прокатных валков.

Когда выбирают трубы для мебели, предпочитают четкие контуры с минимальным скруглением для эстетичного вида. В строительных конструкциях небольшое закругление углов способствует лучшей адгезии лакокрасочного покрытия. На острых гранях слой краски всегда тоньше, поэтому ржавчина там появляется в первую очередь.
