Трубный прокат

Бесшовные трубы обладают максимальной прочностью из-за отсутствия сварного соединения, которое всегда считается наиболее уязвимым участком конструкции. Плотная монолитная структура металла позволяет использовать такой прокат в системах с экстремально высоким внутренним давлением и при транспортировке опасных химических веществ. Этот прокат незаменим в энергетике и нефтегазовой отрасли, так как риск протечки через микротрещины шва здесь полностью исключен.

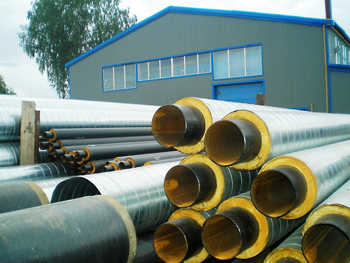

Сварные трубы производят из плоского стального листа путем его формовки и последующего соединения кромок. Они отличаются более низкой себестоимостью и находят применение в массовом строительстве, жилищно-коммунальном хозяйстве и при создании легких металлоконструкций.

Выбор между этими типами труб диктуют расчетные нагрузки и условия эксплуатации инженерной сети. Бесшовный прокат выдерживает значительные механические воздействия и перепады температур без деформации стенок. Сварные трубы позволяют выпускать изделия очень большого диаметра для магистральных трубопроводов, где использование бесшовной технологии технически невозможно.

Точность геометрических параметров у сварных труб часто выше из-за контроля толщины исходного листа, но бесшовные заготовки проходят через сложный цикл горячей или холодной деформации, что повышает их ударную вязкость.

Процесс получения бесшовной заготовки начинают с нагрева сплошного стального слитка в кольцевых или методических печах до +1250℃. Раскаленный металл подают на прошивной стан, где вращающиеся валки бочковидной формы захватывают заготовку и придают ей вращательно-поступательное движение. В центре торца слитка создают небольшое углубление, в которое упирается стальной дорн или оправка.

Под действием огромного давления валков металл течет вокруг оправки, и внутри цельной детали образуется сквозное отверстие. Так получают толстостенный полуфабрикат, который называют гильзой. Оборудование требует постоянного охлаждения водой для сохранения прочности рабочих инструментов при контакте с горячей сталью.

Качество внутренней поверхности гильзы зависит от точности центровки дорна и химического состава стали. Если заготовка прогрета неравномерно, то стенки будущей трубы будут иметь разную толщину по окружности.

После прошивки гильзу направляют на раскатные станы для окончательного формирования диаметра и калибровки стенок. Весь цикл занимает несколько минут, что обеспечивает высокую производительность линии. Полученная деталь не имеет швов и готова к дальнейшей горячей или холодной отделке.

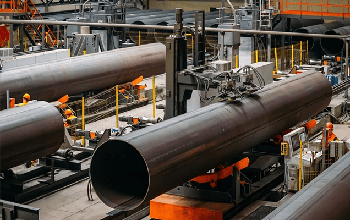

Спиралешовная технология позволяет изготавливать трубы огромного диаметра, до 2520 мм, из стальной полосы относительно небольшой ширины. Штрипс сворачивают по винтовой линии, поэтому длина сварного соединения получается больше, чем у прямошовных аналогов. Такая геометрия шва эффективно распределяет внутренние напряжения и препятствует лавинообразному росту продольных трещин при аварийных ситуациях.

Спиральный стык работает как своеобразный бандаж, который повышает жесткость трубы на изгиб и кручение. Этот прокат выбирают для прокладки газопроводов и нефтепроводов на участках с нестабильным грунтом или в сейсмически активных зонах. Плотная структура шва выдерживает давление до 12 МПа на протяжении десятков лет.

Производственный цикл на спиралешовных станах отличается непрерывностью и высокой степенью автоматизации контроля качества. Сварку проводят одновременно с двух сторон под слоем флюса, что гарантирует полный провар металла без пор и шлаковых включений. Точность диаметра таких труб выше из-за специфики формовки полотна. Спиралешовные изделия имеют меньшую овальность торцов, поэтому процесс стыковки секций на трассе проходит быстрее и легче.

Холодную деформацию применяют для получения труб с особо точными размерами и высоким качеством поверхности. Горячекатаную заготовку очищают от окалины в кислотных ваннах и протягивают через фильеры или прокатывают на станах ХПТ при комнатной температуре. Это позволяет уменьшить толщину стенки до 0.2 мм и добиться идеальной гладкости внутренних и внешних граней.

В ходе холодной вытяжки происходит наклеп металла, поэтому предел прочности и твердость стали значительно возрастают. Металл приобретает плотную мелкозернистую структуру и высокую точность диаметра. Отсутствие термической усадки после завершения обработки гарантирует стабильность геометрических параметров с допуском до 0.01 мм. Поверхность таких изделий остается светлой и не требует дополнительной шлифовки перед нанесением гальванических покрытий.

Холодный прокат позволяет выпускать изделия со сложной конфигурацией сечения и переменной толщиной стенки. Для восстановления пластичности и снятия внутренних напряжений трубы часто подвергают промежуточному или финишному отжигу в печах с защитной атмосферой.

Внутренний наплыв металла на сварном шве необходимо удалять для обеспечения беспрепятственного движения жидкостей. Для этой цели используют специальные устройства - гратосниматели, которые монтируют внутри трубы непосредственно за сварочным узлом.

Режущий инструмент в виде кольцевого или фасонного резца прижимают к шву, и он срезает лишний металл, пока сталь еще сохраняет высокую температуру. Отделенная стружка вымывается потоком охлаждающей жидкости или удаляется при помощи магнитных уловителей. Качественная очистка внутреннего канала предотвращает возникновение турбулентных завихрений и снижает риск засорения фильтров в системе.

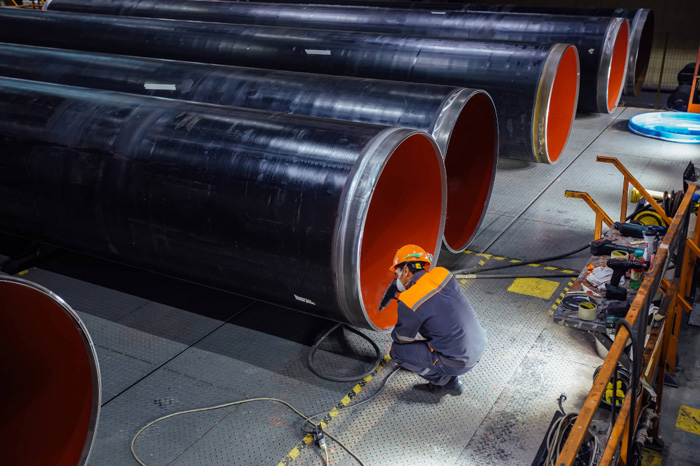

Удаление грата обязательно для труб, которые предназначены под последующее нанесение антикоррозийных полимерных покрытий. Наличие острого выступа приведет к уменьшению толщины защитного слоя и его быстрому разрушению. После механического снятия наплыва поверхность шва становится практически вровень с основным металлом.

Трубы ВГП производят преимущественно из углеродистых сталей обыкновенного качества марок Ст1пс, Ст2сп или Ст3сп. Выбор сплавов обусловлен их отличной свариваемостью и достаточной пластичностью для нарезания трубной резьбы. Содержание углерода в таких сталях не превышает 0.22%, поэтому металл легко переносит гибку без образования трещин.

Спокойные стали (индекс сп) обладают более однородной структурой и минимальным количеством газовых включений, что повышает надежность шва. Подобный прокат хорошо поддается горячему цинкованию для усиления защиты от ржавчины при контакте с водой.

Для участков с повышенными требованиями к прочности используют низколегированную сталь 09Г2С, которая сохраняет вязкость при отрицательных температурах. Химический состав металла должен гарантировать отсутствие вредных примесей, способных повлиять на качество питьевой воды. Лабораторный контроль спектральным методом подтверждает соответствие каждой плавки нормам ГОСТа 3262-75.

Стальные трубопроводы изменяют длину при колебаниях температуры транспортируемой среды или окружающего воздуха. Для компенсации этих деформаций в проект закладывают специальные П-образные или Г-образные изгибы, которые позволяют металлу свободно расширяться без риска разрыва соединений. В магистральных сетях устанавливают сильфонные или линзовые компенсаторы, которые работают как гибкие вставки-гармошки.

Такие узлы поглощают осевые и угловые смещения, сохраняя герметичность всей системы при нагреве до +150℃ и выше. Плотная фиксация труб осуществляется на скользящих опорах, которые не препятствуют движению проката вдоль оси.

Расчет величины удлинения проводят на основе коэффициента линейного расширения стали и общей протяженности прямого участка. Если заблокировать температурные перемещения, в металле возникнут колоссальные напряжения, способные разрушить сварные швы и опоры. Для труб в тепловой изоляции применяют компенсационные маты из вспененных материалов.

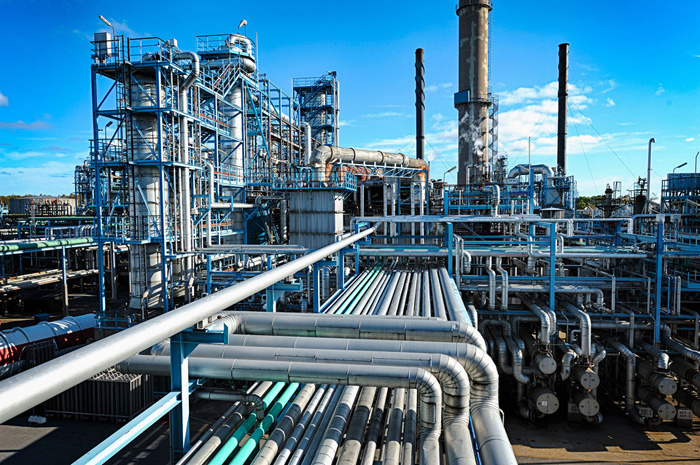

Котельные установки и паропроводы работают в условиях экстремально высоких температур - до +600℃ и давления свыше 20 МПа. В такой агрессивной среде наличие сварного шва представляет огромную опасность, так как структура металла в зоне сварки всегда менее однородна.

Бесшовные трубы из жаропрочных легированных сталей марок 12Х1МФ или 15Х5М обеспечивают стопроцентную надежность конструкции. Отсутствие стыка исключает риск межкристаллитной коррозии и внезапного хрупкого разрушения при перегреве пара. Плотная монолитная стенка выдерживает длительные нагрузки без ползучести металла и изменения геометрических размеров.

Технология горячей деформации создает в котельных трубах идеальную структуру зерна, которая сопротивляется окислению и образованию окалины изнутри. Каждое изделие проходит многократные испытания, включая ультразвуковой контроль и проверку на разрыв при рабочих температурах. Требования к чистоте стали по сере и фосфору здесь максимально жесткие.

Проверка целостности трубного проката осуществляется методом гидроиспытаний на специальных стендах в заводских условиях. Оба торца трубы герметично закрывают заглушками, после чего внутреннюю полость заполняют водой под давлением, которое в 1.5 раза превышает рабочие параметры. Деталь выдерживают под нагрузкой в течение заданного времени, при этом автоматика следит за отсутствием падения давления в системе.

Малейшее запотевание стенок или появление капель в зоне шва свидетельствует о наличии микропор и ведет к немедленной выбраковке изделия. Для газовых труб часто применяют пневматические тесты с использованием сжатого воздуха и детекторов утечки газа.

Для труб большого диаметра используют установки рентгенотелевизионного контроля, которые просвечивают металл без его нагружения. Звуковые волны ультразвуковых дефектоскопов также находят скрытые внутренние пустоты и расслоения в толще стали. Комбинирование физических испытаний и методов неразрушающего контроля гарантирует безопасность эксплуатации трубопроводов в любых условиях.

Прямошовная сварка подразумевает наличие одного или двух продольных стыков, которые проходят параллельно оси трубы. Этот метод применяют для производства изделий малого и среднего диаметра из стального листа или штрипса. Свертывание заготовки проводят на валковых станах, а соединение кромок выполняют токами высокой частоты или дуговой сваркой.

Спиральная сварка предполагает формирование трубы из бесконечной стальной ленты, которую навивают под углом к центральной оси. В этом случае сварной шов имеет форму винта и распределяется по всей поверхности изделия. Спиралешовная технология позволяет выпускать очень широкие трубы на компактном оборудовании.

Прямошовные трубы отличаются более простой процедурой контроля шва и меньшей длиной сварного соединения на метр изделия. Спиральные швы лучше сопротивляются внутреннему давлению, так как напряжения в металле распределяются более благоприятно. При продольной сварке критически важна точность подгонки кромок для исключения перекоса стенок. Спиральная навивка обеспечивает высокую жесткость трубы на изгиб, что важно для свайных конструкций и опор.

Квадратные и прямоугольные трубы проектируют в первую очередь для работы в качестве строительных балок и элементов силовых каркасов. Геометрия сечения с прямыми углами создает зоны высокой концентрации напряжений, которые плохо переносят внутреннее давление.

При попытке перекачки жидкости под напором плоские стенки профиля стремятся выгнуться наружу, что может привести к деформации и разрыву шва. Для создания герметичных трубопроводов правила предписывают использовать только трубы круглого сечения. Круг идеально распределяет нагрузку от давления по всему периметру стенки без образования слабых точек.

Профильный прокат находит применение в вентиляционных системах и воздуховодах, где давление внутри канала минимально. В таких случаях прямоугольная форма удобна для компактного размещения коммуникаций за подвесными потолками или в нишах стен. Стык профильных труб часто выполняют при помощи фланцев с герметичными прокладками. Для транспортировки воды в декоративных целях иногда используют нержавеющие профили, но только при отсутствии значительного напора.

Металл внутри трубного проката подвержен коррозии из-за скопления конденсата при перепадах влажности на складе. Для предотвращения появления ржавчины торцы изделий закрывают специальными пластиковыми или металлическими заглушками. Эти пробки блокируют доступ воздуха и пыли во внутреннюю полость, сохраняя чистоту стенок до момента монтажа.

Поверхность металла часто обрабатывают летучими ингибиторами коррозии или покрывают тонким слоем защитного масла. Плотная упаковка в полиэтилен или термоусадочную пленку создает дополнительный барьер для осадков во время транспортировки.

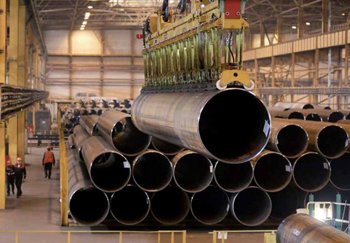

Складские площади должны быть оборудованы ровным основанием и системой отвода воды для исключения подтопления нижних ярусов штабеля. Прямой контакт труб с землей запрещен, поэтому прокат укладывают на деревянные ложементы или стальные коники. Длинномерные трубы вешают на специальные стеллажи для предотвращения прогиба под собственной массой. Если внутри трубы все же возникла коррозия, перед сваркой поверхность зачищают механическими ершами или подвергают пескоструйной очистке.
