Труба плоскоовальная

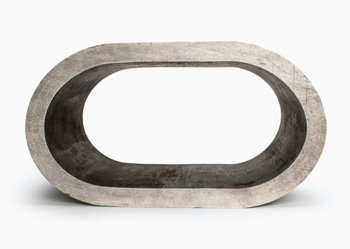

Геометрия плоскоовального профиля сочетает в себе конструктивные достоинства прямоугольных и эллиптических труб. Сечение имеет две абсолютно плоские и параллельные друг другу стороны, которые плавно переходят в два полукруга на торцах. Такое строение позволяет максимально плотно прижимать детали к ровным поверхностям при монтаже мебельных или строительных каркасов.

Если сравнивать этот вид проката с обычным эллипсом, полезная площадь контакта здесь получается значительно выше. Инженеры выбирают этот вариант, когда нужно создать компактную систему с высокой жесткостью в одном направлении. Прямые участки боковых граней существенно упрощают процесс сверления точных отверстий под крепеж.

Точные размеры сечения указывают в мм через высоту, ширину и толщину стенки металла. Например, профиль 30×15×1.5 мм применяют при сборке легких торговых стеллажей или офисных перегородок. Параллельные плоскости позволяют устанавливать петли, замки или кронштейны без образования перекосов и зазоров.

Плоскоовальная труба обладает специфическим сопротивлением при воздействии внешних сил в зависимости от направления вектора давления. Когда основную нагрузку прикладывают перпендикулярно широкой стороне, прокат демонстрирует очень высокие жесткость и устойчивость. Прямые участки стальной стенки работают аналогично ребрам жесткости в классической строительной балке.

Если давление идет на узкий скругленный торец, сопротивление материала деформации заметно снижается. По этой причине в несущих рамах такие трубы всегда ориентируют длинной осью вдоль линии предполагаемого изгиба. Такая схема позволяет использовать прокат с меньшей толщиной стенки без риска разрушения конструкции.

В отличие от прямоугольного сечения плоскоовальная форма лучше распределяет внутренние напряжения в металле. Полное отсутствие острых углов почти исключает появление опасных зон концентрации усталости материала при сильных вибрациях. Когда деталь подвергают длительному циклическому воздействию, она служит намного дольше обычного замкнутого профиля. В производстве спортивного оборудования такие трубы выбирают для создания тренажеров с подвижными и динамическими элементами.

Название закрепилось в строительной среде из-за частого использования материала при возведении легких сводчатых конструкций и навесов. Плоскоовальный профиль подходит для создания дуг, так как он легко гнется по широкой стороне без образования заломов. При деформации плоские грани сохраняют параллельность, что важно для последующего крепления кровельного материала.

Когда монтируют теплицы или садовые беседки, такие трубы обеспечивают отличную эстетику и высокую прочность каркаса. Округлая форма торцов способствует быстрому стеканию конденсата и дождевой воды с металлических элементов. Это снижает риск появления очагов ржавчины в местах стыковки деталей.

Арочные конструкции из плоскоовальной трубы выдерживают серьезное давление снежного покрова в зимний период. Металл равномерно распределяет вес по всей длине дуги и не передает избыточное напряжение на фундаментные опоры. Для сборки каркасов обычно используют трубы с сечением 40×20×2 мм, которые имеют оптимальное соотношение веса и жесткости. Прямые участки позволяют надежно закрепить листы поликарбоната или закаленного стекла с помощью стандартных саморезов.

Для изготовления мебельной фурнитуры и каркасов столов используют качественные низкоуглеродистые стали с высокими показателями пластичности. Чаще всего марки 08КП или Ст3пс, которые позволяют получать тонкую стенку без потери общей прочности изделия. Эти сплавы хорошо поддаются холодной деформации на прокатных станах и сохраняют гладкость поверхности после калибровки.

Когда требуется создать детали с зеркальным блеском, выбирают нержавеющие стали марки AISI 304 или AISI 201. Такая нержавейка содержит хром и никель, поэтому не требует дополнительной покраски или нанесения защитных эмалей. Металл обладает высокой твердостью и успешно сопротивляется появлению глубоких царапин.

На производстве мебельный профиль проходит стадию очистки от технологической смазки перед отправкой заказчику. Качественная сталь обеспечивает отличную свариваемость деталей при использовании аргоновой или полуавтоматической сварки. Если трубу планируют подвергать глубокой гибке, выбирают отожженный материал с мягкой структурой зерна. Это гарантирует отсутствие микроскопических разрывов на внешней стороне радиуса при создании сложных ножек стульев.

Процесс соединения требует точной подрезки торцов на ленточнопильном станке с использованием специальных зажимных приспособлений. Сложная форма профиля исключает простую резку под углом 45 градусов без разметки по шаблону. Плотное прилегание плоских и скругленных участков обеспечивает высокую прочность сварного узла после остывания металла.

Когда собирают рамы для диванов или офисных столов, используют угловые кондукторы для фиксации заготовок в одной плоскости. Сначала делают короткие прихватки по краям плоских граней, а затем проваривают весь периметр сплошным швом. Тщательная подгонка минимизирует зазоры и сокращает время на последующую шлифовку стыков.

После завершения сварочных работ шов аккуратно зачищают лепестковыми дисками до получения единой поверхности с основным металлом. Если трубы имеют тонкую стенку, 1.2 мм, применяют импульсный режим сварки для исключения сквозных прожогов. В декоративных конструкциях места соединений иногда закрывают специальными накладками из пластика или литого алюминия.

Да, плоскоовальное сечение часто выбирают для скрытой прокладки электрических и сигнальных кабелей внутри дизайнерских конструкций или офисных столов. Внутренняя полость трубы имеет достаточный объем для размещения нескольких проводов в защитной изоляции. Плавные изгибы профиля позволяют легко протягивать кабель без риска повреждения его оболочки об острые внутренние края.

Прямые стенки удобно использовать для врезки компактных розеток или установки выключателей непосредственно в металл. Такая кабельная трасса занимает минимум места и выглядит как естественный элемент интерьера. Металлическая оболочка защищает проводку от механических ударов и создает экран от электромагнитных помех.

При монтаже систем освещения трубы выполняют роль несущих штанг для светильников и одновременно служат каналом для тока. Для удобного вывода проводов в стенках сверлят отверстия и устанавливают в них резиновые проходные втулки. Это исключает перетирание изоляции о кромки стали при температурных расширениях или вибрациях. Плоская форма профиля позволяет незаметно закрепить магистраль вдоль стен или под потолком с помощью узких зажимов.

Основной метод защиты стального профиля — нанесение полимерного порошкового покрытия в специальных малярных камерах. Перед покраской поверхность металла обязательно обезжиривают и фосфатируют для создания надежного адгезионного слоя. Краска ложится равномерно на плоские участки и не стекает со скругленных торцов, что гарантирует одинаковую толщину защиты. Запекание при температуре +200℃ превращает порошок в твердую броню, которая не боится влаги и бытовых моющих средств.

Для изделий, которые используют на открытом воздухе, применяют предварительное холодное или горячее цинкование. Слой цинка предотвращает появление ржавчины даже при случайном повреждении декоративного лака.

Нержавеющие плоскоовальные трубы не требуют нанесения красок, так как их защищает естественная оксидная пленка хрома. После полировки такие детали сохраняют первоначальный вид на протяжении 50 лет даже в условиях высокой влажности. Если трубы изготовлены из черного металла и находятся внутри помещения, их можно покрыть слоем прозрачного лака по чистой стали.

Технология высокочастотной сварки (ВЧЭС) позволяет соединять кромки стальной ленты на огромной скорости без использования присадочного материала. Токи высокой частоты мгновенно разогревают края металла до температуры плавления в точке их схождения. Под давлением обжимных валков образуется прочный и однородный молекулярный шов, который почти не виден на готовом изделии.

Такой метод гарантирует минимальную зону термического влияния, что очень важно для сохранения геометрии тонкостенных труб. Металл не ведет от перегрева, поэтому плоскоовальная форма получается идеально симметричной по всей длине отрезка.

Качество сварного соединения проверяют с помощью ультразвуковых дефектоскопов непосредственно на линии производства. Шов выдерживает значительные нагрузки на растяжение и не лопается при последующей гибке трубы на станках.

Наплывы металла (грат) удаляют специальными резцами сразу после сварки, поэтому внутренняя и внешняя поверхности остаются гладкими. Это позволяет использовать трубы для транспортировки жидкостей в системах охлаждения или теплообменниках.

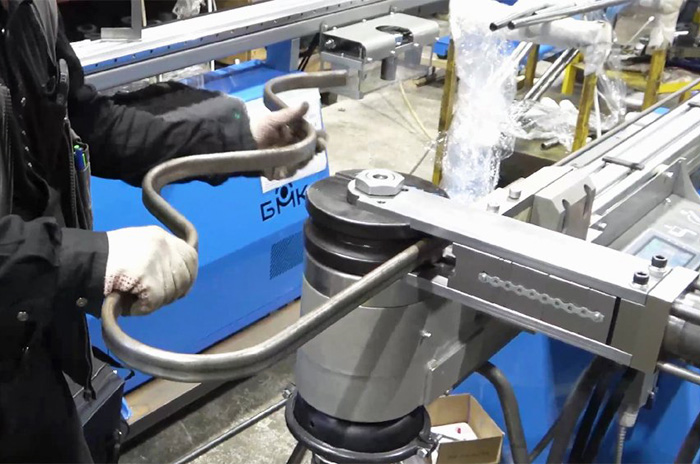

Для получения качественного изгиба без деформации стенок применяют метод дорновой гибки на автоматических станках. Внутрь трубы вводят сегментированный стальной стержень (дорн), который поддерживает форму профиля изнутри в момент деформации. Это исключает сплющивание скругленных торцов и предотвращает появление складок на внутренних плоских гранях.

Особое внимание уделяют настройке прижимных колодок, которые должны в точности повторять контур плоскоовального сечения. Использование специальной смазки на основе минеральных масел снижает трение и защищает поверхность от задиров. Метод позволяет получать аккуратные дуги с радиусом изгиба от двух диаметров трубы.

При работе с тонкими стенками часто используют наполнители из низкоплавких сплавов или плотного песка. Наполнитель создает равномерное внутреннее давление и позволяет гнуть металл вручную по шаблону. После завершения процесса материал удаляют путем нагрева или высыпания через торцы.

Требования к точности размеров плоскоовального профиля регламентируют государственные стандарты и внутренние технические условия заводов. Допустимое отклонение по высоте и ширине сечения обычно не превышает 0.3-0.5 мм для калиброванного проката. Толщина стенки может варьироваться в пределах 10% от номинального значения, что связано с особенностями прокатки стального штрипса. Кривизна трубы на один погонный метр длины не должна составлять более 1.5-2.0 мм.

Контроль геометрии проводят на выходе из калибровочного стана с помощью лазерных измерительных систем. Специальные датчики фиксируют любые отклонения формы овала или нарушение параллельности плоских граней в режиме реального времени. Если труба имеет скручивание вдоль продольной оси, такую продукцию отбраковывают или отправляют на правку. Ровная поверхность без глубоких царапин и вмятин также входит в перечень обязательных требований к сортовому прокату.

Автомобильные заводы используют плоскоовальный профиль для создания каркасов сидений, подголовников и элементов защиты интерьера. Компактная форма позволяет разместить прочные стальные детали внутри тонких подушек и спинок без потери комфорта для пассажиров.

Металл обладает высокой энергией поглощения удара, поэтому его включают в конструкцию зон деформации кузова. Трубы со стенкой 2.0 мм выдерживают огромные перегрузки при аварийных ситуациях и надежно удерживают ремни безопасности. Плоская поверхность упрощает монтаж механизмов регулировки и установку пластиковых панелей обшивки.

В подкапотном пространстве такие трубы применяют для магистралей системы охлаждения и кондиционирования. Плоское сечение позволяет компактно проложить шланги и трубки в условиях ограниченного свободного места. Для этих целей выбирают алюминиевые сплавы или нержавеющую сталь с высокой коррозионной стойкостью. Сварные соединения выполняют лазером или роботами.

Материал востребован в изготовлении перил, поручней и декоративных ограждений. Плоскоовальная форма идеально ложится в ладонь человека, поэтому считается более эргономичной по сравнению с круглыми или квадратными аналогами.

Архитекторы включают такие трубы в конструкцию фасадных систем для создания изящных солнцезащитных ламелей. Тонкие и широкие профили эффективно затеняют окна, но не перекрывают вид на улицу и не утяжеляют облик здания. Стальные элементы монтируют на скрытые кронштейны, что создает эффект легкости и парения конструкции в воздухе. Металл хорошо сочетается с панорамным остеклением и композитными панелями.

Для уличных остановок общественного транспорта и павильонов выбирают трубы с толщиной стенки 3.0 мм для защиты от вандализма. Когда проектируют входные группы, плоскоовальный прокат используют для создания каркасов козырьков и стильных дверных ручек. Использование радиусных деталей позволяет уйти от строгих прямых линий и придать зданию индивидуальный характер.
