Цианирование металла

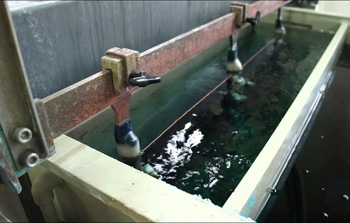

Жидкие солевые ванны обеспечивают максимально интенсивный теплообмен между реагентом и заготовкой, поэтому металл достигает нужной температуры за считанные минуты. В расплаве солей концентрация активных атомов азота и углерода гораздо выше, чем в газовой среде. Благодаря плотному контакту жидкости с поверхностью детали диффузионные процессы стартуют мгновенно.

Такой способ позволяет получить слой толщиной 0.3 мм всего за 60–90 минут выдержки в реакторе. Массивные детали прогреваются равномерно со всех сторон, что исключает появление холодных зон внутри садки. Процесс в растворе позволяет обрабатывать изделия со сложной геометрией без риска образования воздушных пробок в узких каналах.

Химические реакции на границе раздела фаз протекают очень бурно, так как цианиды натрия или калия быстро отдают свободные элементы металлу. Сталь впитывает упрочняющие компоненты всей площадью погружения. Технология обеспечивает высокую производительность при серийном выпуске мелкого крепежа и деталей приборов. Когда заготовку извлекают из ванны, она уже имеет готовую структуру прочных карбонитридов.

Тонкий диффузионный слой создает на зубьях шестерен сверхтвердый панцирь, который успешно сопротивляется контактному давлению и истиранию. Азот в составе покрытия повышает предел выносливости стали и препятствует зарождению усталостных трещин.

При резких пусках механизмов защитная оболочка берет на себя основные нагрузки и защищает поверхность от выкрашивания металла. Если деталь прошла через стадию цианирования, риск выкрашивания на рабочих гранях снижается в 3 раза. Сердцевина зуба при этом остается достаточно вязкой, чтобы гасить энергию рывка без деформации всей конструкции. Такое сочетание свойств гарантирует долгий срок службы трансмиссий в тяжелой технике.

Поверхность после обработки приобретает специфический микрорельеф, который отлично удерживает масляную пленку в зоне зацепления. Твердость 60–64 HRC исключает возникновение задиров при случайном попадании в масло мелкой абразивной пыли. Когда зазоры в паре выверены до микрон, стабильность геометрии карбонитридного слоя обеспечивает тихую работу редуктора.

Низкотемпературный процесс ведут при нагреве до +540–560℃, когда главной целью становится насыщение поверхности преимущественно азотом. В таких условиях твердость возрастает за счет образования нитридов, а углерод проникает вглубь металла крайне неохотно. Подобный режим выбирают для инструментов из быстрорежущей стали, чтобы повысить их износостойкость без потери прочности основы.

Детали после такой ванны сохраняют идеальную точность размеров, так как термические поводки при умеренном жаре отсутствуют. Высокотемпературное же цианирование при +820–860℃ обеспечивает глубокое внедрение обоих элементов одновременно для получения максимальной брони.

При высоком нагреве скорость диффузии углерода возрастает, что позволяет формировать глубокий упрочненный слой до 0.8 мм. Этот метод применяют для нагруженных деталей машин, где требуется высокая сопротивляемость контактным давлениям. Если низкий нагрев дает лишь тонкую корку, то горячий расплав создает мощный фундамент для тяжелых режимов работы. После горячей стадии металл обязательно закаливают в масле для фиксации полученной структуры мартенсита.

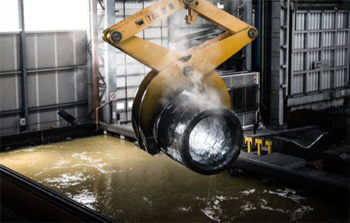

Остатки цианистых солей на поверхности металла представляют колоссальную опасность для персонала и окружающей среды из-за своей высокой токсичности. Когда деталь извлекают из расплава, на ней остается тонкая пленка застывшего реагента. Если ее не удалить сразу, соли впитают влагу из воздуха и вызовут интенсивную химическую коррозию основного металла.

Промывка в горячей проточной воде полностью нейтрализует активные компоненты и очищает поры заготовки. Процесс обеспечивает чистоту поверхности для проведения последующих измерительных операций и контроля качества.

Наличие даже следов цианидов мешает нормальному протеканию финального отпуска, так как при нагреве в печи могут выделиться ядовитые пары. Тщательная водная очистка исключает риск возникновения пятен и разводов на готовой продукции. Внутренние отверстия и глухие пазы промывают под давлением, чтобы выбить оттуда остатки солевого шлама. После водных процедур изделия проходят стадию нейтрализации в специальных растворах.

Углерод выступает в роли основного строительного материала для создания твердой фазы мартенсита при последующей закалке. В процессе цианирования он активно проникает в кристаллическую решетку железа и искажает ее, что приводит к резкому росту твердости. Вместе с азотом он образует прочные связи в виде карбонитридов, которые распределяются по границам зерен металла.

Подобная структура работает как жесткий каркас, удерживающий деталь от деформации при высоких нагрузках. Чем выше концентрация углерода в поверхностной зоне, тем лучше поверхность сопротивляется абразивному истиранию. Внедрение этого элемента позволяет превратить обычную низкоуглеродистую сталь в высокопрочный конструкционный материал.

Глубина проникновения углерода определяет толщину рабочего слоя, который может изнашиваться в течение всего срока службы механизма. Если атомов углерода будет недостаточно, поверхность останется мягкой и быстро покроется задирами. Диффузия этого элемента в цианистых средах протекает быстрее, чем при обычной цементации, за счет каталитического влияния азота.

Углеродная составляющая обеспечивает высокую сопротивляемость металла контактной усталости и смятию. Когда программу обработки составляют верно, содержание углерода в верхнем слое достигает оптимальных 0.8–1.0%.

Азотированная составляющая в структуре карбонитридного слоя значительно повышает электрохимический потенциал поверхности. Слой нитридов железа обладает высокой химической инертностью и не вступает в реакцию с влагой и кислородом воздуха.

Когда деталь находится в условиях переменной влажности, плотная пленка блокирует доступ агрессивных ионов к чистым атомам основы. Поверхность приобретает антикоррозионные свойства, которые превосходят характеристики обычной стали после закалки. Процесс избавляет от необходимости проводить частую консервацию деталей маслом или смазками при складском хранении. Даже при наличии микроскопических дефектов ржавление идет в несколько раз медленнее.

Плотная структура защиты препятствует возникновению точечной коррозии, которая часто разрушает тонкие кромки изделий. Цианированные болты и шпильки сохраняют подвижность резьбовых соединений после длительной эксплуатации во влажной среде. Изделия приобретают характерный темно-серый или черный оттенок, который служит индикатором наличия защитного панциря. Если деталь работает в контакте с нефтепродуктами, цианирование предотвращает химическую эрозию металла.

Массовую обработку мелкого крепежа и деталей весом до 100 г проводят в специальных вращающихся сетчатых барабанах. Внутри солевой ванны барабан постоянно движется, что обеспечивает активное перемешивание расплава и равномерный доступ реагента ко всем поверхностям. Мелкие элементы постоянно соприкасаются друг с другом, что способствует естественному удалению мелких заусенцев и наплывов.

Такая технология позволяет одновременно цианировать тысячи штук продукции за один цикл нагрева. Каждое изделие в партии получает идентичную толщину упрочненного слоя и одинаковую твердость. Процесс исключает появление пятен и пустых зон, которые возникают при плотной неподвижной укладке.

Автоматизация барабанных линий значительно снижает себестоимость обработки единицы товара по сравнению с ручной подвеской. Время нахождения изделий в агрессивной среде контролируется программой с точностью до секунды. После завершения активной фазы барабан автоматически перемещается в ванны для промывки и нейтрализации. Стружка и окалина оседают на дно емкости, не мешая процессу насыщения новых партий. Такой метод идеально подходит для производства мебельной фурнитуры, деталей электроники и автокомпонентов.

Качество проведенной обработки проверяют в лаборатории с помощью металлографического анализа поперечных шлифов. Структуру металла изучают под мощным микроскопом, чтобы увидеть границы цианированного слоя и оценить его однородность.

Для точного определения концентрации элементов используют метод рентгеноспектрального микроанализа. Прибор направляет на поверхность тонкий луч и анализирует спектр вторичного излучения, который зависит от массы впитанных атомов. Таким способом получают графики распределения углерода и азота от поверхности к сердцевине заготовки. Точные данные позволяют подтвердить соответствие физических свойств металла заданным техническим параметрам.

Дополнительно проводят замеры микротвердости по сечению детали с шагом 0.05 мм. Результаты этих тестов косвенно подтверждают глубину проникновения азота и углерода в кристаллическую решетку стали. Если показатели твердости на поверхности ниже нормы, это свидетельствует о нарушении состава солевой ванны или газовой среды. Визуальный контроль структуры помогает выявить наличие хрупкой сетки нитридов, которая недопустима для деталей с ударными нагрузками.

В процессе газового цианирования рабочую атмосферу создают путем смешивания аммиака и углеродсодержащих газов, в том числе метана или пропана. Аммиак при высоких температурах распадается на водород и активный азот, который мгновенно поглощается сталью. Углеводороды поставляют свободный углерод для одновременного науглероживания поверхности заготовки.

Для улучшения процесса в камеру иногда вводят небольшие дозы цианистого водорода или эндогаза. Подобная смесь позволяет точно управлять скоростью роста слоя и его химическим составом. Технология в газовых печах считается более чистой и экологичной по сравнению с жидкостными методами.

Автоматика постоянно следит за концентрацией каждого компонента в камере, поддерживая стабильный потенциал среды. Газовое цианирование обеспечивает более высокую чистоту поверхности без образования солевого налета. Струя газа проникает в самые узкие отверстия и глубокие пазы, гарантируя равномерность защиты. Метод позволяет обрабатывать крупные и длинномерные валы, которые невозможно погрузить в стандартную ванну.

Внедрение атомов азота и углерода в кристаллическую решетку неизбежно вызывает небольшое увеличение объема поверхностного слоя. Обычно прирост размеров составляет от 10 до 30 мкм на каждую сторону заготовки в зависимости от глубины насыщения. Этот фактор конструктор закладывает в чертежи еще на стадии предварительной механической обработки перед печью.

Внутренние отверстия после процесса становятся чуть меньше, а внешние диаметры валов увеличиваются. Подобные изменения носят предсказуемый характер и легко учитываются при расчете допусков. Стабильность геометрии изделия после цианирования выше, чем после обычной цементации, из-за меньшего нагрева.

Термические деформации при температурах +820–860℃ минимальны, что позволяет обрабатывать детали со строгими требованиями к плоскостности. Если заготовка имеет сложную форму с тонкими перемычками, риск коробления остается низким за счет равномерного распределения напряжений. Итоговая точность посадочных мест обеспечивается финишной шлифовкой после завершения всех стадий упрочнения. Снимать при этом разрешается слой толщиной не более 0.05 мм для сохранения самой твердой части защиты.

Технология цианирования успешно применяется для упрочнения поверхности чугунных отливок, в том числе серых и высокопрочных марок. Внедрение азота и углерода в структуру чугуна значительно повышает его твердость и сопротивляемость истиранию в парах трения. Процесс формирует плотную корку, которая блокирует выкрашивание графитовых включений при интенсивных нагрузках.

Свойство крайне ценно для изготовления гильз цилиндров, поршневых колец и направляющих скольжения тяжелых станков. Срок службы чугунных изделий после такой обработки возрастает в 2–3 раза. Поверхность приобретает высокую гладкость и не склонна к образованию задиров при дефиците смазки.

Чугун хорошо переносит нагрев в цианистых средах без риска растрескивания и изменения внутренней структуры. Азот проникает в пористую поверхность металла и создает дополнительный барьер против коррозии. После ванны детали приобретают характерный темный оттенок, что улучшает их эстетический вид. Обработка позволяет использовать более дешевые марки чугуна для замены стальных деталей в некоторых узлах.

Процесс одновременного насыщения углеродом и азотом создает в поверхностном слое мощные напряжения сжатия. Эти силы эффективно препятствуют раскрытию микротрещин, которые возникают при многократных циклах сжатия и растяжения пружин. Предел выносливости стали после цианирования возрастает на 30–40% по сравнению с необработанным металлом.

Поверхностный панцирь блокирует развитие усталостных дефектов, продлевая жизнь ответственным узлам подвески и клапанным механизмам. Азот упрочняет границы зерен, делая металл более устойчивым к циклическим вибрациям. Результат обеспечивает безопасность эксплуатации сложных систем в течение миллионов рабочих тактов.

Пружины сохраняют свою упругость и не становятся ломкими при условии правильного выбора температуры и времени процесса. Азотированная корка защищает сталь от атмосферной коррозии, которая часто провоцирует внезапное разрушение проволоки. Метод цианирования позволяет использовать высокопрочные марки сталей с максимальной эффективностью. Настройка режимов в печи исключает появление внутренних напряжений растяжения, способных разорвать заготовку.
