Заточка разверток

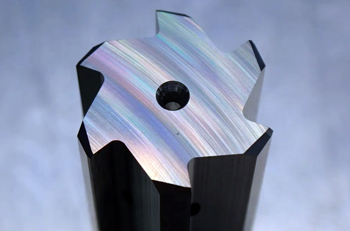

Неравномерное расположение режущих кромок по окружности инструмента помогает эффективно бороться с возникновением автоколебаний и вибраций при обработке металла. Когда зубья имеют разный угловой шаг, они не входят в резонанс, что позволяет получать поверхности с идеальной цилиндричностью без эффекта огранки. Однако при восстановлении такого инструмента на заточном станке нельзя использовать стандартные делительные диски с равными интервалами.

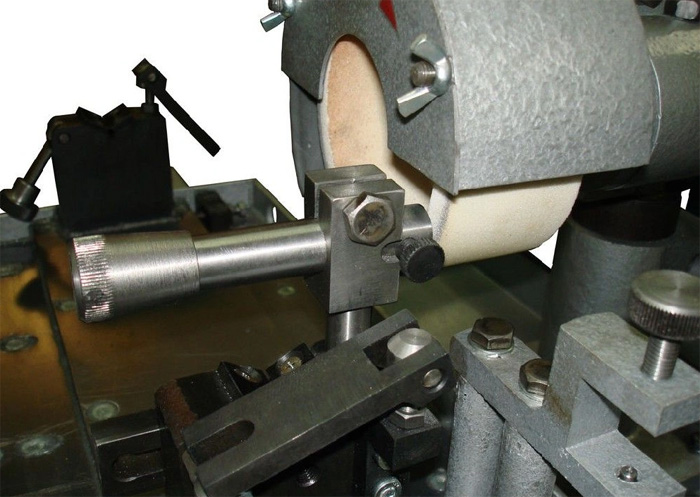

Каждую кромку приходится позиционировать индивидуально по упору, который контактирует с передней гранью зуба. Программное обеспечение современных станков с числовым программным управлением учитывает эти конструктивные особенности и автоматически корректирует подачу абразивного круга для каждого сегмента.

Процесс усложняется необходимостью соблюдения строгого баланса высоты всех режущих элементов относительно оси вращения. Если один зуб окажется выше остальных на 0.01 мм, он примет на себя всю нагрузку и быстро затупится. Выверка параметров требует использования прецизионных индикаторов, которые фиксируют радиальное биение с высокой точностью. После завершения цикла заточки инструмент проверяют на специальных стендах для подтверждения симметрии.

Основной износ развертки происходит на заборном конусе, который выполняет главную работу по снятию припуска металла. Калибрующая часть инструмента, которая имеет цилиндрическую форму, практически не участвует в резании и служит для направления и разглаживания отверстия. Чтобы сохранить точный диаметр, заточку проводят только по режущим кромкам заборной части и по передним граням зубьев.

Абразивный круг не должен касаться цилиндрической ленточки на калибрующем участке, так как уменьшение ее размера на несколько микрон выведет инструмент из поля допуска. Такой подход позволяет восстанавливать работоспособность развертки до 10-15 раз без потери ее точностных характеристик.

При заточке по передней грани толщина зуба немного уменьшается, но наружный диаметр остается неизменным до определенного предела. Мастер снимает слой металла толщиной 0.02-0.05 мм, чего достаточно для удаления микроскопических сколов и наклепа. Если износ затронул цилиндрическую ленточку, инструмент требует перешлифовки на меньший размер или полной утилизации.

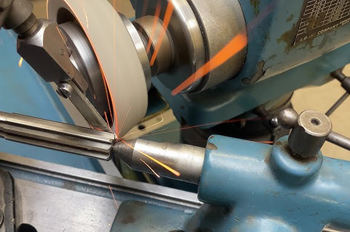

Конические развертки предназначены для создания отверстий с высокой точностью угла наклона стенок, поэтому их заточка требует строгого контроля геометрии. Абразивный круг перемещают вдоль режущей кромки под углом, который должен идеально совпадать с углом конуса самого инструмента. Малейшее отклонение в настройке суппорта заточного станка приведет к искажению профиля, что сделает развертку непригодной для работы в ответственных узлах.

Для фиксации используют специальные центровые оправки, которые исключают осевое биение при вращении детали. Процесс восстановления включает обработку всех зубьев по всей их длине для сохранения прямолинейности образующей линии конуса.

Особое внимание уделяют заточке торцевых кромок, если развертка должна работать в глухих отверстиях. Передний и задний углы на конусе настраивают в зависимости от твердости обрабатываемого материала для обеспечения легкого отвода стружки. После шлифовки проводят обязательную проверку по контрольному калибру-втулке на краску для оценки плотности прилегания поверхностей. Полировка граней на коническом инструменте предотвращает заклинивание и гарантирует получение зеркальной поверхности.

Заборная часть развертки имеет форму усеченного конуса с углом наклона от 1 до 15 градусов в зависимости от назначения инструмента. Малый угол заборного конуса обеспечивает плавное нарастание нагрузки на зубья и высокую чистоту поверхности, но требует большой длины инструмента. Для обработки глухих отверстий используют развертки с крутым углом заборной части, чтобы режущие кромки могли подойти максимально близко к дну.

При заточке важно соблюдать симметрию этого конуса относительно оси вращения для исключения увода инструмента в сторону. Если углы на разных зубьях будут отличаться, возникнет неравномерное распределение сил резания и диаметр отверстия увеличится.

Мастер настраивает станок так, чтобы длина режущих кромок на заборной части была абсолютно одинаковой для всех зубьев. Такая точность предотвращает перекос развертки в момент начала работы и гарантирует соосность с предварительно просверленным отверстием.

Эльбор, или кубический нитрид бора, обладает уникальной твердостью и химической стойкостью при воздействии высоких температур. В отличие от обычного электрокорунда, зерна эльбора не затупляются при контакте с быстрорежущими сталями и сохраняют остроту на протяжении всего цикла заточки.

Этот абразив обеспечивает получение поверхности с шероховатостью до 0.16 мкм, что соответствует 9-му или 10-му классу чистоты. Использование эльбора исключает появление микротрещин и прижогов на режущих кромках, потому что он обладает отличной теплопроводностью. Инструмент после такой обработки служит в 2 раза дольше за счет сохранения исходной структуры и твердости сплава.

Жесткая металлическая или полимерная связка эльборовых кругов позволяет идеально держать заданный профиль без частой правки. Это критично для разверток с большим количеством зубьев, где важна идентичность всех параметров на каждом резце. Процесс заточки проходит более мягко, при этом риск выкрашивания хрупких кромок сводится к минимуму. Настройка режимов шлифовки на эльборе позволяет отказаться от последующей ручной доводки оселком.

Радиальное биение режущих кромок относительно оси хвостовика определяет точность получаемого отверстия и долговечность инструмента. Для разверток малого диаметра (до 10 мм) это отклонение не должно превышать 0.005 мм, а для более крупных изделий предел составляет 0.01 мм. Если биение выходит за рамки этих значений, развертка начинает работать только одной стороной, что приводит к разбивке диаметра и быстрому износу зубьев. Проверку проводят в специальных центрах с использованием индикаторов часового типа с ценой деления 0.001 или 0.002 мм.

При обнаружении чрезмерного биения заготовку переустанавливают в оправке или подвергают правке на прессе. Важно контролировать также и торцевое биение, которое влияет на равномерность врезания заборного конуса в металл. Несимметричная работа кромок вызывает вибрации, которые портят чистоту стенок отверстия и могут привести к поломке тонкого инструмента.

В процессе заточки мастер периодически проверяет высоту каждого зуба, чтобы убедиться в однородности съема металла. Современные лазерные системы контроля позволяют проводить замеры в динамике без снятия развертки со станка.

Явление огранки - образование многогранного профиля вместо идеального круга и возникает по причине вибраций инструмента. Одна из главных причин этого дефекта - одинаковая высота всех зубьев в сочетании с их симметричным расположением. Если заточка выполнена неточно и шаг зубьев нарушен, развертка начинает резонировать на определенных оборотах.

Для устранения проблемы применяют метод заточки с легким занижением высоты некоторых зубьев на 0.005 мм в шахматном порядке. Такая хитрость сбивает резонансные частоты и заставляет инструмент работать стабильнее в глубоких отверстиях. Также важно обеспечить максимальную жесткость крепления развертки в патроне станка для исключения люфтов.

Правильный выбор заднего угла при заточке также влияет на склонность к вибрациям: слишком большой угол провоцирует автоколебания. Тщательная полировка передней грани зуба улучшает сход стружки и снижает силы трения, которые также могут быть источником шума. Если огранка все же появляется, следует уменьшить скорость вращения и проверить состояние направляющей втулки. Мастер должен следить за отсутствием заусенцев на ленточках, так как они могут подрывать металл и вызывать рывки.

Твердый сплав на основе вольфрама и кобальта обладает колоссальной твердостью, поэтому его обработка требует применения алмазных кругов. Процесс заточки ведут при обильном охлаждении, так как резкий нагрев вызывает термическое расширение материалов и может привести к отслоению напайки.

Алмазное зерно должно быть мелкой фракции для обеспечения высокого класса чистоты и предотвращения микроскопических сколов на грани. Сварной шов между стальным телом и пластиной также осматривают на наличие трещин перед началом работ. Твердосплавные развертки позволяют работать на высоких скоростях, по этой причине требования к качеству их заточки предельно высоки.

При заточке напайных инструментов важно сохранять исходную форму передней грани для обеспечения правильного формирования стружки. Снятие металла проводят минимальными порциями, так как ресурс твердосплавной пластины ограничен ее толщиной. Если на кромке обнаружен крупный скол, его полностью вышлифовывают до здорового металла, после чего восстанавливают профиль всего зуба. Доводка алмазными пастами позволяет достичь зеркального блеска, что критично для обработки вязких металлов и титановых сплавов.

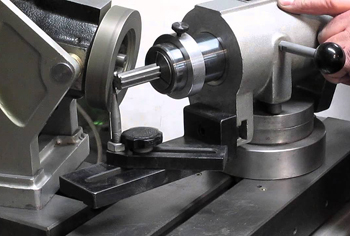

Настройка углов заточки проводится путем поворота универсальной бабки или инструментальной оправки на заданную величину по шкале станка. Для разверток из быстрорежущей стали передний угол обычно составляет от 0 до 5 градусов, что обеспечивает оптимальную прочность режущего клина. Задний угол на заборном конусе настраивают в пределах 6–10 градусов для снижения трения задней поверхности о стенки заготовки.

Мастер использует прецизионные угломеры и шаблоны для проверки правильности установки перед зажиганием дуги абразива. Точность настройки напрямую влияет на производительность инструмента и его способность сопротивляться износу.

При заточке винтовых зубьев требуется синхронизация продольного перемещения стола и вращения инструмента для сохранения постоянного угла наклона спирали. Процесс требует наличия специальных копировальных линеек или систем ЧПУ на оборудовании. Неправильно выбранный угол наклона приведет к заклиниванию развертки в отверстии или к быстрому выкрашиванию кромок.

Ручные развертки имеют гораздо более длинную заборную часть, которая может занимать до одной трети всей рабочей длины инструмента. Такой длинный конус необходим для легкого самоцентрирования и постепенного врезания в металл при вращении воротком. Заточка ручного инструмента требует аккуратности, чтобы не нарушить прямолинейность длинного конуса по всей его протяженности.

Машинные развертки обладают коротким заборным участком, так как их центровка обеспечивается жесткостью шпинделя станка. Для них важна высокая твердость кромок и эффективный отвод тепла, поэтому при заточке используют специальные режимы охлаждения.

В ручных развертках часто применяют зубья с разным угловым шагом для предотвращения дрожания рук и заклинивания инструмента. При заточке этот фактор учитывают, используя индивидуальные упоры для каждого зуба вместо автоматического деления. Хвостовики ручных инструментов имеют квадратную форму под вороток, а машинных - конус Морзе или цилиндр для патрона. Контроль шероховатости на ручном инструменте позволяет снизить мышечное усилие при работе с заготовкой.

Подача охлаждающей жидкости в зону шлифования выполняет несколько важнейших функций для сохранения качества режущего инструмента. Жидкость мгновенно поглощает тепловую энергию и предотвращает перегрев поверхностного слоя металла выше критических температур. Это сохраняет закалочную структуру стали и исключает появление мягких зон (отпуска) на самой кромке.

Смазывающие компоненты эмульсии снижают трение между абразивными зернами и металлом, что улучшает чистоту обработки и блеск граней. Жидкость также активно вымывает мелкую стружку и частицы изношенного круга, предотвращая засаливание инструмента.

При заточке разверток используют специальные масляные или синтетические составы с высокими моющими свойствами. Равномерный поток жидкости исключает возникновение температурных напряжений, которые могут привести к появлению микротрещин в твердом сплаве. Мастер должен следить за направлением струи, чтобы она попадала точно в точку контакта абразива с зубом. Использование тумана или аэрозольного охлаждения эффективно при выполнении мелких доводочных операций.

Для оценки качества поверхности режущих кромок используют оптические микроскопы с увеличением от 50 до 200 крат. Под окуляром мастер осматривает состояние граней на отсутствие зазубрин, рисок и следов абразивного воздействия. Чистая кромка должна выглядеть как прямая линия без видимых дефектов, что гарантирует долгий ресурс инструмента. Также применяют метод сравнения с эталонными образцами шероховатости, которые имеют аттестованные значения параметров Ra или Rz.

В лабораториях используют профилометры - приборы, которые сканируют поверхность тонкой иглой и выдают цифровой график микрорельефа. Для разверток высокого класса точности нормативным значением шероховатости считается диапазон 0.1–0.2 мкм. Любое превышение этих норм приведет к быстрому налипанию металла на зубья и потере качества обрабатываемых отверстий.

Результаты измерений фиксируют в паспорте инструмента для подтверждения его соответствия стандартам ГОСТ. Качественная доводка превращает обычную заточку в прецизионную операцию по восстановлению ювелирных свойств металла.

Заточка по передней поверхности (передней грани) необходима для восстановления формы канавки и обеспечения правильного угла схода стружки. В процессе работы передняя грань подвергается интенсивному износу и эрозии от потока металлической стружки, что может изменить геометрию режущего клина. Мастер снимает тонкий слой металла с этой плоскости, удаляя нагар и восстанавливая зеркальную гладкость канала.

Обработка передней грани снижает усилия резания и предотвращает налипание вязких материалов, таких как алюминий или медь. Эта операция часто сочетается с основной заточкой по задней грани для достижения комплексного результата.

При работе с развертками, имеющими винтовые канавки, заточка по передней поверхности требует использования специальных приспособлений для копирования спирали. Правильный передний угол определяет агрессивность врезания инструмента и влияет на температуру в зоне контакта. Слишком острая передняя грань может привести к затягиванию развертки в металл и поломке зубьев при обработке твердых сплавов. Использование алмазных или эльборовых паст для полировки этой зоны значительно повышает производительность инструмента.
