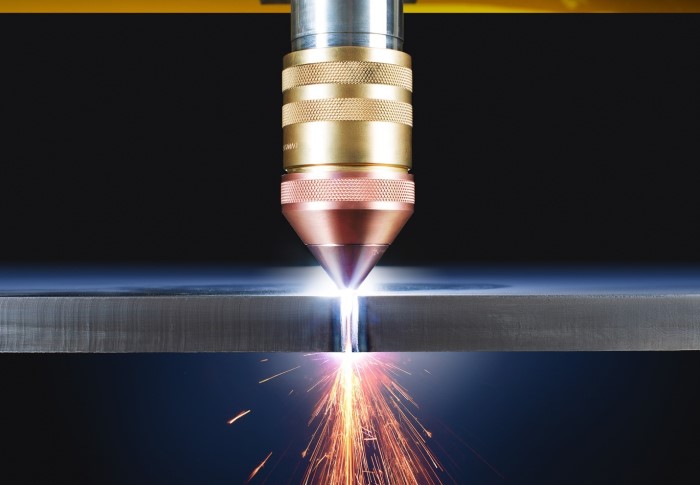

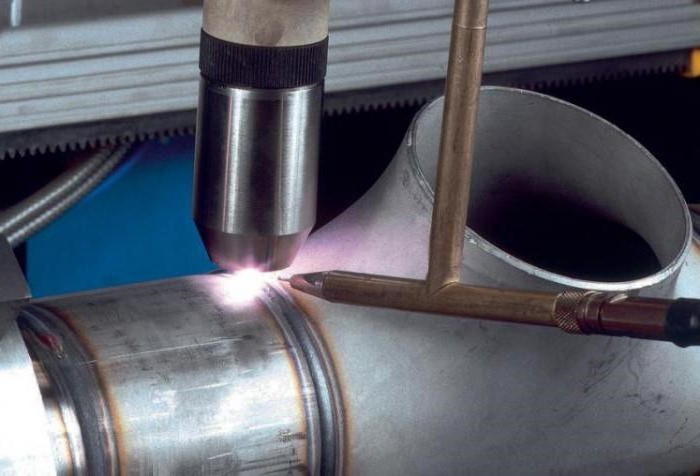

Аппараты плазменной сварки

Система жидкостного охлаждения предотвращает мгновенное разрушение сопла и электрода под воздействием экстремальных температур плазменного потока. Внутренний контур оборудования включает мощную помпу и теплообменник с радиатором, которые обеспечивают непрерывную циркуляцию дистиллированной воды или специального антифриза. Жидкость проходит через узкие каналы внутри головки плазмотрона и забирает избыточное тепло непосредственно от медных деталей анода и катода.

Без постоянного отвода энергии медное сопло плавится за несколько секунд, потому что температура ионизированного газа превышает +20000℃. Блок охлаждения часто оснащают датчиками протока и давления, которые блокируют работу источника питания при остановке насоса или перегибе шланга. Автоматизация исключает ремонт горелки из-за случайной ошибки персонала или засорения фильтров.

Качественный чиллер поддерживает стабильную температуру теплоносителя на уровне 15–20℃ вне зависимости от интенсивности сварочного процесса и погоды в цехе. Охладитель имеет закрытую конструкцию, и данное решение предотвращает попадание пыли и образование накипи в тонких каналах плазмотрона. Внутренние поверхности труб изготавливают из коррозионностойких материалов для исключения загрязнения среды продуктами окисления металла.

Блок дежурной дуги создает вспомогательный разряд малой мощности между катодом и соплом внутри камеры плазмотрона для ионизации газа. Этот процесс происходит до момента возбуждения основной сварочной дуги между электродом и заготовкой, что облегчает старт на загрязненных или окрашенных поверхностях. Дежурная дуга разогревает плазмообразующий газ и превращает его в проводящую среду, через которую легко проходит основной ток высокой силы.

Использование дуги исключает необходимость в частом контакте вольфрамового стержня с металлом детали, и это значительно продлевает срок службы дорогостоящего катода. Система управления аппарата активирует разряд через высокочастотный осциллятор, который выдает импульсы напряжением в несколько тысяч вольт. После формирования устойчивого плазменного факела электроника переключает мощность на рабочую схему и поддерживает процесс в авторежиме.

Наличие дежурной дуги позволяет выполнять сварку в прерывистом ритме и обеспечивает стабильное горение плазмы при работе на больших вылетах горелки. Внутренние резисторы и дроссели ограничивают ток вспомогательного разряда до безопасных значений 10–20 А для предотвращения перегрева сопла.

Системы стабилизации давления газа обеспечивают подачу аргона или азота в камеру плазмотрона со строго заданными параметрами расхода и напора. Внутренние электронные регуляторы или пропорциональные клапаны компенсируют колебания давления в общей магистрали предприятия или в баллонной рампе. Малейшее изменение скорости потока газа приводит к искажению формы плазменного столба, что вызывает нестабильность глубины проплавления и появление дефектов в шве.

Система управления измеряет показатели на входе и выходе из аппарата при помощи прецизионных датчиков. Данные с сенсоров поступают в микропроцессор, который корректирует положение заслонок за миллисекунды для поддержания идеального ламинарного потока. Использование газовых консолей с программным управлением позволяет дозировать смесь газов в зависимости от химического состава металла.

Оборудование оснащают фильтрами тонкой очистки, которые удаляют частицы масла и влагу из газовой среды перед ее попаданием в зону ионизации. Чистота плазмообразующего газа напрямую влияет на ресурс электрода, потому что примеси вызывают быстрое выгорание активных вставок из гафния или циркония. Для защиты от падения давления в схему встраивают реле, которые блокируют сварочный ток и предотвращают прогар сопла.

Инверторные источники плазмы преобразуют сетевое напряжение в ток высокой частоты при помощи мощных транзисторных модулей типа IGBT или MOSFET. Такая технология позволяет значительно уменьшить габариты и массу силового трансформатора при сохранении огромной выходной мощности оборудования.

Электроника аппарата обеспечивает идеальную вольтамперную характеристику, которая необходима для стабильного горения сжатой дуги на разных режимах. Высокая частота преобразования тока до 100 кГц гарантирует мгновенную реакцию системы на изменение длины плазменного столба или сопротивления среды. Инверторы потребляют на 30–40% меньше электроэнергии по сравнению со старыми трансформаторными выпрямителями и имеют КПД выше 90%.

Цифровые контроллеры позволяют реализовывать сложные алгоритмы сварки, включая импульсные режимы с высокой частотой модуляции энергии. Это помогает точно контролировать тепловложение в заготовку и предотвращает деформацию тонколистовых деталей из нержавеющей стали. Металлический корпус инвертора служит экраном от электромагнитных помех и защищает чувствительные компоненты от внешних воздействий.

Гафниевые вставки устанавливают в центр медного катода для обеспечения эффективной эмиссии электронов при работе на постоянном токе в среде кислорода или воздуха. Гафний обладает высокой температурой плавления и отличной электропроводностью, что позволяет ему выдерживать экстремальный нагрев внутри плазмотрона. В процессе работы металл образует на поверхности тонкую оксидную пленку, которая защищает основной материал от быстрого выгорания.

Медная основа электрода служит для быстрого отвода тепла к системе водяного охлаждения и предотвращает расплавление всей детали. Подобная комбинированная конструкция значительно дешевле изделий из чистого вольфрама и обладает более высокой живучестью при сварке в активных газовых средах.

Ресурс такого электрода зависит от количества циклов поджига дежурной дуги и чистоты используемых газов. Когда глубина выгорания гафния достигает критического значения 1.5–2 мм, деталь подлежит обязательной замене для предотвращения повреждения сопла. Современные аппараты имеют системы контроля износа, которые анализируют напряжение дуги и предупреждают о необходимости сервисного вмешательства.

Микроплазменная сварка позволяет соединять сверхтонкие листы металла толщиной от 0.1 мм до 1 мм при силе тока от 0.1 А до 15 А. Оборудование для этого метода имеет прецизионные блоки управления, которые поддерживают стабильность дуги на крайне низких мощностях.

Плазменный факел в таких установках имеет игольчатую форму и минимальный диаметр, что обеспечивает точечное воздействие энергии на заготовку. Высокая концентрация тепла позволяет выполнять сварку тонких трубок, мембран и сильфонов без риска сквозного прожога или коробления материала. Система охлаждения в микроплазменных аппаратах часто работает в щадящем режиме из-за малых термических нагрузок на горелку.

Источник питания для микроплазмы оснащают дополнительными фильтрами для сглаживания малейших пульсаций тока, которые могут погасить слабую дугу. Контроллер позволяет настраивать время нарастания и спада тока с точностью до сотых долей секунды для идеальной заварки точек. В качестве плазмообразующего газа обычно используют чистый аргон, а для защиты ванны применяют смеси аргона с водородом для повышения тепловой мощности.

Керамические изоляторы разделяют токоведущие части плазмотрона и предотвращают короткие замыкания между анодом и катодом внутри компактного корпуса. Эти детали изготавливают из технической керамики на основе оксида алюминия или нитрида кремния, которые обладают высокой диэлектрической прочностью и термостойкостью.

Изолятор выдерживает прямой контакт с раскаленным газом и не теряет своих свойств при нагреве до +1000 ℃ и выше. Гладкая поверхность материала препятствует оседанию металлической пыли и копоти, которые могут создать проводящий мостик для паразитных разрядов. Продуманная форма детали способствует правильному распределению газовых потоков внутри камеры и участвует в формировании вихревой стабилизации дуги.

Наличие трещин или сколов на керамике приводит к нестабильной работе аппарата и может вызвать пробой высокого напряжения на систему управления ЧПУ. Изоляционные втулки имеют прецизионные размеры для обеспечения плотной посадки всех внутренних компонентов плазмотрона. Фиксация деталей исключает вибрации и смещение электрода относительно центра сопла в процессе сварки. Керамика также защищает внешнюю оболочку горелки от теплового излучения плазменного столба.

Кабельные сборки плазменных аппаратов имеют сложную многокомпонентную структуру и объединяют в одной оболочке силовые провода, газовые шланги и каналы охлаждения. Внутренние жилы изготавливают из меди высокого класса гибкости, чтобы обеспечить свободу движений горелки при ручной сварке.

Сечение проводников рассчитывают с учетом протекания токов до 500 А и наличия импульсов высокого напряжения от осциллятора. Изоляция силовых линий должна выдерживать пробой до 10 000 В во время поджига дежурной дуги для исключения повреждения шлангов. Газовые трубки производят из полиуретана или тефлона, которые не вступают в реакцию с активными газами и сохраняют эластичность при низких температурах. Внешняя оболочка всего шлейфа изготавливается из износостойкой резины или кожи.

Для подключения к источнику питания используют специальные многоконтактные разъемы, которые обеспечивают надежную фиксацию всех магистралей за один поворот рукоятки. Конструкция штекера исключает перепутывание каналов и предотвращает попадание жидкости в электрическую часть прибора. Длина кабеля может достигать 20–30 м без значительной потери мощности благодаря применению проводов с низким сопротивлением.

Вихревая стабилизация дуги использует энергию закрученного потока газа для сжатия плазменного столба и его точной центровки в отверстии сопла. Специальный распределитель с наклонными каналами заставляет газ вращаться с высокой скоростью при входе в камеру плазмотрона.

Центробежные силы прижимают холодный газ к стенкам, а в центре образуется зона пониженного давления с высокой концентрацией ионов. Такое распределение плотности создает газовую подушку, которая предотвращает прямой контакт дуги с кромками медного сопла. В результате диаметр плазменной струи уменьшается, а ее энергетическая плотность и температура резко возрастают. Это позволяет получать узкие и глубокие швы с минимальной зоной термического влияния на основной металл.

Конструкция вихревого кольца требует идеальной чистоты и отсутствия заусенцев, так как любая неровность нарушает симметрию потока. Если стабилизация работает неправильно, дуга начинает блуждать по поверхности сопла, что приводит к его быстрому прогару и двойному дугообразованию. Расчет угла наклона отверстий в диффузоре позволяет оптимизировать процесс под разные типы газов и силы тока.

Датчики контроля температуры защищают силовую электронику и трансформаторные узлы сварочного аппарата от фатального перегрева. Термисторы или цифровые сенсоры устанавливают непосредственно на алюминиевые радиаторы мощных транзисторов и диодных мостов.

Информация о нагреве постоянно передается в блок управления, который регулирует интенсивность работы системы принудительного обдува. Если температура достигает критического порога +85–90℃, автоматика мгновенно отключает подачу тока на плазмотрон. На панели аппарата загорается аварийный индикатор, и система блокируется до момента полного охлаждения компонентов. Такая многоуровневая защита предотвращает тепловой пробой полупроводников и исключает риск возникновения пожара внутри корпуса агрегата.

Микропроцессор анализирует скорость нарастания температуры и может заранее снижать мощность дуги для предотвращения аварийного останова линии. Вентиляторы охлаждения включаются только при необходимости, и данное решение снижает уровень шума в цехе и уменьшает накопление пыли внутри устройства. Электроника источника имеет встроенные фильтры для защиты сигналов от датчиков от мощных помех, которые возникают при работе осциллятора.

Заземление плазменных аппаратов выполняет двойную функцию: защищает персонал от поражения током и экранирует чувствительную электронику от помех. Процесс ионизации газа сопровождается генерацией мощных высокочастотных излучений, которые могут вызвать сбои в работе соседних компьютеров и станков. Качественный контур заземления отводит эти паразитные сигналы в грунт через медную шину с низким сопротивлением.

Все металлические части корпуса, зажим массы и стол для сварки должны иметь надежный контакт с общим защитным контуром здания. Сопротивление заземляющего проводника для промышленного оборудования не должно превышать 4 Ом для обеспечения безопасности. Использование трехжильных силовых кабелей с усиленной оплеткой предотвращает пробой изоляции.

Тщательная проверка контактов перед запуском установки исключает появление блуждающих токов, которые вызывают электрохимическую коррозию деталей станка. Если заземление выполнено неправильно, высокочастотный разряд осциллятора может повредить порты связи и интерфейсы ЧПУ. Вдоль трассы укладки кабелей часто монтируют дополнительные экранирующие лотки из оцинкованной стали для минимизации наводок.

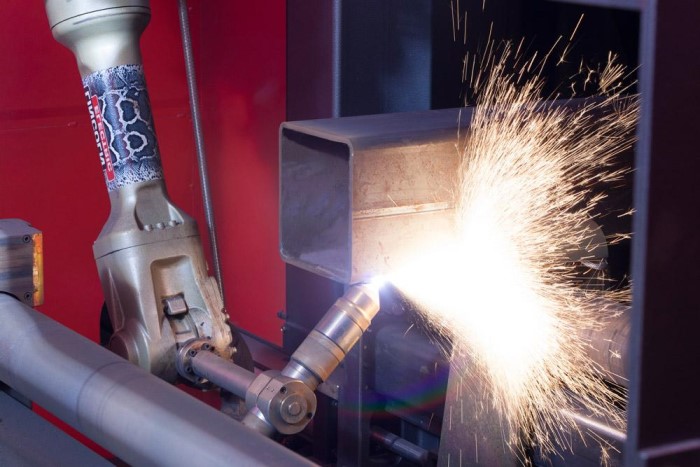

Системы слежения за напряжением дуги или блоки THC поддерживают постоянное расстояние между соплом плазмотрона и поверхностью металла. Напряжение дуги линейно зависит от ее длины, поэтому электроника замеряет фактический вольтаж в зоне резания или сварки тысячи раз в секунду.

Если поверхность заготовки имеет неровности или изгибы, контроллер фиксирует изменение параметров и выдает команду на перемещение горелки вверх или вниз. Сервопривод оси Z мгновенно корректирует высоту, сохраняя идеальный зазор для стабильного плавления кромок. Это исключает столкновение головки с деталью и предотвращает обрыв дуги при работе на криволинейных участках.

Блок управления THC оснащают фильтрами для отсечения шумов от работы инвертора и внешних электромагнитных полей. Оператор задает эталонное напряжение через панель ЧПУ, и система стремится поддерживать это значение на протяжении всего цикла обработки. Современные алгоритмы учитывают скорость перемещения и автоматически блокируют коррекцию на углах или при замедлении робота для исключения врезания.
