Пилигримовые станы

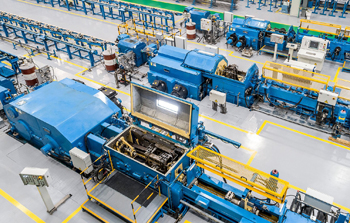

Рабочая поверхность валка имеет специфический профиль переменного сечения, который отличается от инструментов обычных прокатных станов. Весь периметр окружности делят на несколько функциональных зон, потому что металл должен проходить стадии захвата, интенсивного обжатия и финишной калибровки за один неполный оборот.

Основная часть калибра представляет собой сужающийся конус, который плавно переходит в цилиндрический участок для выравнивания толщины стенки трубы. Обязательный элемент конструкции - так называемый «холостой зевок», где радиус ручья увеличивают до максимума. В этот момент валки полностью освобождают заготовку, что позволяет механизму подачи продвинуть гильзу вперед для следующего цикла деформации.

Поверхность калибра подвергают многократной закалке и финишной шлифовке, так как инструмент испытывает колоссальные динамические нагрузки при каждом ударе по горячему металлу. Форму ручья рассчитывают с учетом коэффициента теплового расширения стали, чтобы готовое изделие имело идеальное круглое сечение после остывания.

Пневматическая система аппарата подачи выполняет функцию мощного аккумулятора энергии и эластичного демпфера в процессе циклической прокатки. Внутри специального цилиндра создают избыточное давление сжатого воздуха, и оно толкает каретку с дорном и гильзой навстречу вращающимся валкам.

Когда рабочая часть калибра ударяет по металлу, воздух сжимается еще сильнее, поглощая колоссальную кинетическую энергию обратного удара. Такая схема исключает жесткие механические столкновения в приводе, потому что воздушная подушка мягко гасит инерцию многотонной массы заготовки. Сразу после прохождения «холостого зевка» валков сжатый газ мгновенно расширяется и выбрасывает дорн вперед для выполнения нового шага подачи.

Величина давления в буфере составляет от 4 до 8 бар, этот параметр регулируют в зависимости от массы обрабатываемой гильзы и скорости вращения стана. Электроника контролирует стабильность напора в реальном времени, так как малейшие колебания вызовут нарушение ритмичности процесса и брак продукции. Использование пневматики позволяет достигать высокой частоты ходов до 100 циклов в минуту без перегрева исполнительных механизмов.

Дорны производят из высоколегированных инструментальных сталей марок 35Х2В2МТ или 4Х5МФС, потому что длинный стержень должен сохранять жесткость при нагреве до +500℃ и выше. Металл заготовок подвергают объемной ковке для создания плотной мелкозернистой структуры, которая успешно сопротивляется усталостному разрушению.

После предварительной обработки изделие проходит многоступенчатую закалку и глубокий отпуск, чтобы достичь твердости поверхности в пределах 45–50 HRC. Такая броня защищает инструмент от интенсивного истирания внутренней поверхностью трубы при огромных осевых давлениях. При этом сердцевина стержня остается вязкой, а это предотвращает внезапный излом оправки при возникновении перекосов или ударов.

Поверхность дорна шлифуют до зеркального блеска и часто подвергают азотированию для повышения антифрикционных свойств. Если на металле останется малейшая шероховатость, частицы горячей гильзы начнут налипать на сталь, что приведет к появлению глубоких царапин внутри трубы. Для работы с трубами из нержавеющих сплавов выбирают жаропрочные составы с высоким содержанием хрома и вольфрама.

Величину зазора между валками настраивают при помощи массивных нажимных винтов, которые перемещают верхнюю подушку подшипника в вертикальных направляющих станины. Система управления вращает винты через червячные редукторы с высокой точностью, что позволяет менять параметры обжатия с погрешностью до 0.05 мм.

В современных станах применяют гидравлические нажимные устройства, которые корректируют положение валков непосредственно в процессе прокатки. Электроника считывает сигналы от бесконтактных измерителей и мгновенно меняет давление в цилиндрах для компенсации температурных колебаний металла. Автоматизация исключает разнотолщинность трубы по всей ее длине, что крайне важно для магистральных газопроводов высокого давления.

Второй уровень регулировки заключается в подборе диаметра дорна, который определяет размер внутреннего отверстия и общий объем вытесняемого металла. Если стенка получается толще нормы, в систему устанавливают оправку увеличенного размера или увеличивают усилие прижима валков. Важно следить за отсутствием упругого прогиба станины, так как при усилиях в 400 т и выше металл рамы может немного деформироваться.

Процесс пилигримовой прокатки основан на циклическом движении трубы вперед и назад, где каждый такт обеспечивает формирование небольшого участка готового изделия. В фазе рабочего хода валки захватывают заготовку и с силой отбрасывают ее назад, одновременно обжимая металл на оправке.

При этом происходит интенсивная пластическая деформация, которая вытягивает стенку трубы в длину при одновременном уменьшении ее диаметра. Когда валки доходят до «холостого зевка», контакт разрывается, и аппарат подачи проталкивает гильзу вперед на расстояние нового шага подачи. Прерывистость процесса позволяет использовать массивные валки для обработки труб очень больших размеров, которые невозможно получить на непрерывных станах.

Суммарная скорость выхода продукции складывается из множества этих коротких импульсов, и она достигает 10–15 метров в минуту. Возвратно-поступательный характер движений создает уникальные условия для проработки структуры металла, так как деформация происходит дробно и равномерно. Такая кинематика исключает разрыв волокон в высоколегированных сталях, которые обладают пониженной пластичностью.

Поворот заготовки вокруг продольной оси на угол 90 градусов выполняют в каждый момент паузы между рабочими ходами валков. Эту операцию осуществляет специальный узел вращения внутри аппарата подачи, который жестко связан со шпинделем и дорном.

Когда каретка возвращается в переднее положение после очередного удара, механизм принудительно разворачивает гильзу. Такая манипуляция необходима, чтобы новые участки металла попадали под вершины калибров валков, обеспечивая равномерность деформации по всему периметру. Без постоянного поворота труба приобретет овальную форму и будет иметь значительную разницу в толщине стенок в разных секторах.

Для привода вращения используют гидравлические актуаторы или реечные передачи, которые гарантируют точность угла поворота с минимальной погрешностью. Все движения координирует центральный контроллер стана, блокирующий подачу при заклинивании вращающегося узла. Шпиндель монтируют на мощных подшипниках, которые выдерживают не только кручение, но и колоссальные осевые удары от процесса прокатки.

Центральный осевой канал внутри дорна служит для организации системы принудительного охлаждения и снижения общей массы длинномерного инструмента. В процессе прокатки оправка находится внутри раскаленной до +1200℃ гильзы и воспринимает колоссальный тепловой поток, который может вызвать перегрев и пластический изгиб стержня.

Через внутреннюю полость под давлением до 10 бар прогоняют воду или водовоздушную смесь, которая эффективно отводит излишки энергии от рабочих поверхностей. Постоянная циркуляция охладителя поддерживает температуру металла в пределах безопасных +200–300℃, сохраняя высокую твердость и износостойкость инструментальной стали. Без внутреннего охлаждения дорн быстро потеряет форму и станет непригодным для формовки отверстий.

Наличие полости также позволяет снизить инерционность механизма подачи, так как полый стержень весит на 30–40% меньше цельного аналога. Это существенно уменьшает нагрузки на пневматические цилиндры буфера и повышает общую динамику пилигримового стана. Внутренние стенки канала защищают от коррозии при помощи гальванических покрытий или добавления в воду специальных ингибиторов.

Для исключения эффекта «холодной сварки» между инструментом и горячей трубой применяют специализированные технологические смазки на основе графита и фосфатов. Перед началом цикла прокатки поверхность дорна покрывают равномерным слоем состава при помощи автоматических форсунок или окунанием в ванну.

Смазка создает прочный разделительный барьер, который сохраняет свои свойства при экстремальных давлениях и температурах в зоне контакта. Это позволяет заготовке плавно скользить по оправке в моменты осевого перемещения и значительно снижает усилие выталкивания готовой трубы. Качественное смазывание предотвращает образование задиров.

Современные системы используют порошковые смазки, которые наносят в электростатическом поле для достижения идеальной адгезии к металлу. Важно контролировать чистоту состава, так как наличие абразивных частиц окалины превратит масляную пленку в абразив, уничтожающий поверхность за несколько минут. В процессе прокатки смазочный слой также работает как дополнительный тепловой изолятор, замедляя нагрев дорна от раскаленной гильзы.

Гидравлический тормоз в аппарате подачи служит для точной остановки и фиксации каретки в крайнем переднем положении перед началом очередного удара валков. Когда воздушный буфер выбрасывает дорн с гильзой вперед, система должна мгновенно погасить скорость многотонного узла в строго заданной точке.

Устройство включает регулируемые дроссели и демпфирующие цилиндры, которые плавно поглощают избыточную кинетическую энергию движения. Это предотвращает жесткие удары каретки о станину и исключает возникновение вибраций, которые могли бы нарушить точность позиционирования заготовки. Настройка тормозного момента позволяет выдерживать величину подачи, обеспечивая равномерность толщины стенки трубы.

В случае аварийного отключения электричества или обрыва пневмолинии гидравлический тормоз работает как предохранительный узел, блокируя перемещение каретки в безопасном состоянии. Электроника стана контролирует давление масла в тормозном контуре, и при его падении автоматика запрещает запуск главного привода валков. Внутренние клапаны системы позволяют менять характеристики торможения в зависимости от веса обрабатываемого сортамента труб.

Станина представляет собой массивную литую конструкцию из чугуна или стали, которая объединяет рабочую клеть и направляющие аппарата подачи в единый комплекс. Остов оборудования устанавливают на глубокий железобетонный фундамент с анкерными креплениями. Внутренние полости рамы снабжают развитой системой ребер жесткости, которые предотвращают упругие деформации при возникновении усилий распора до 500 тонн и выше.

Масса станины крупного стана может достигать 150–200 тонн, и такая инерционность обеспечивает стабильность процесса прокатки и минимальный уровень вибраций в цехе. Все поверхности, контактирующие с подвижными узлами, проходят прецизионную шлифовку и шабрение для идеального прилегания.

Направляющие пути для каретки подачи изготавливают в виде стальных планок с поверхностной закалкой ТВЧ, которые обеспечивают строго прямолинейную траекторию движения дорна. Корпус станины включает каналы для сбора отработанной воды и окалины, которые направляют отходы в автоматические системы очистки. Конструкция предусматривает открытые проемы для быстрой перевалки валков и обслуживания подшипниковых опор без демонтажа основных балок.

Использование дорнов длиной до 15–20 метров позволяет получать трубы повышенной протяженности за один технологический цикл без сварных соединений. Это значительно сокращает количество отходов в виде головной и донной обрези, так как процент нерабочих участков на единицу длины проката существенно снижается.

Длинная оправка обеспечивает стабильность внутреннего диаметра трубы по всей протяженности, исключая риск возникновения конусности или волнообразности стенок. Подобная оснастка незаменима для производства насосно-компрессорных и обсадных труб, где требования к прямолинейности и точности канала являются критически высокими. Процесс на таких дорнах проходит более стабильно, потому что большая масса инструмента эффективно гасит колебания при ударной прокатке.

Применение длинных оправок требует установки мощных аппаратов подачи с увеличенным ходом поршня и усиленных рольгангов для поддержки заготовки. Конструкция стана на таких линиях предусматривает дополнительные центрирующие люнеты, которые предотвращают прогиб тонкого дорна под собственным весом. Система автоматической смазки должна обеспечивать равномерное покрытие всей огромной поверхности стержня перед каждым циклом погружения в гильзу.
