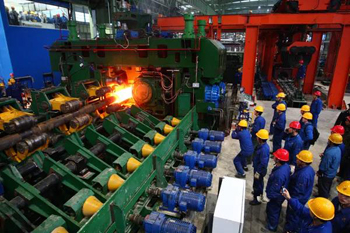

Станы для производства больших труб

Кромкофрезерные агрегаты обеспечивают нужную геометрию торцов стального листа перед началом процесса сварки. Подвижные каретки с твердосплавными фрезами перемещают вдоль всей длины заготовки для формирования Х-образной фаски. Точная обработка края гарантирует полное проплавление металла и полностью исключает появление непроваров в готовом шве.

Мощные гидравлические зажимы фиксируют лист и полностью подавляют вибрации в процессе скоростного резания. Скорость перемещения каретки специалисты настраивают в зависимости от марки стали и толщины заготовки, которая достигает 40 мм. Рабочие органы станка проходят процедуру автоматической калибровки перед каждым новым циклом.

Конструкция станка включает в себя мощные системы принудительного охлаждения инструмента и узлы для сбора стружки. Воду под давлением подают в зону контакта фрезы с металлом для эффективного отвода тепла. После финишной обработки кромки лист поступает на приводной рольганг для транспортировки к следующему узлу формовки трубы. Каждый узел агрегата имеет индивидуальный гидропривод для точной настройки положения режущих головок.

Размотчики рулонного проката для производства труб большого диаметра имеют грузоподъемность до 40–50 т. Установка состоит из поворотной станины и разжимного барабана, который удерживает внутренние витки стального рулона. Гидравлические цилиндры обеспечивают нужное усилие разжима сегментов для надежной фиксации тяжелой заготовки.

Система торможения барабана предотвращает самопроизвольное разматывание металла при аварийной остановке линии. Подающие ролики направляют передний конец полосы в правильную машину для устранения остаточной кривизны листа. Точная настройка оси размотчика относительно линии прокатки полностью исключает смещение металла в сторону.

Для непрерывной работы агрегат оснащают сварочным столом, где соединяют конец предыдущего и начало нового рулона. Специальный петлевой аккумулятор полосы позволяет стану работать без остановки в моменты замены сырья. Все датчики положения края передают информацию на пульт управления для автоматической коррекции натяжения. Состояние поверхности барабана проверяют во время каждого перехода на новую партию металла.

Для нагрева длинных стальных полос или штрипсов используют проходные печи со специальным роликовым подом. Камеру нагрева разделяют на несколько зон, в каждой из которых поддерживают строго заданный температурный режим.

Для обеспечения равномерного теплового воздействия газовые горелки располагают с обеих сторон от линии движения металла. Заготовку прогревают до температуры +1200–1250℃, что придает стали необходимую пластичность для последующей деформации. Автоматика контролирует состав атмосферы внутри печи для минимизации образования окалины на поверхности листа. Высокая скорость перемещения заготовки исключает ее пережог и сохраняет мелкозернистую структуру металла.

Конструкция печи включает в себя системы рекуперации тепла для подогрева воздуха, который идет в горелочные устройства. Ролики пода изготавливают из жаропрочных сплавов и снабжают внутренними каналами для водяного охлаждения. Вдоль всей камеры устанавливают оптические пирометры для непрерывного измерения температуры листа в разных точках. При возникновении затора в линии прокатки печь автоматически переходит в режим ожидания с понижением мощности горелок.

Процесс формообразования происходит в последовательной группе клетей с горизонтальными и вертикальными валками. На первом этапе плоский лист проходит через валки с радиусным калибром, которые постепенно загибают края заготовки вверх. В центральной части стана используют опорные ролики для предотвращения прогиба нижней части будущего изделия.

Постепенное уменьшение радиуса калибров в каждой следующей клети заставляет металл принять форму незамкнутого цилиндра. Точная настройка межвалкового зазора исключает появление гофр и вмятин на поверхности стенки. Синхронизация скоростей вращения всех приводов предотвращает осевое натяжение и разрыв заготовки.

Для производства труб диаметром более 1000 мм часто применяют метод пошаговой формовки на мощных гидравлических прессах. В этом случае лист деформируют отдельными участками по всей длине при помощи длинного пуансона и матрицы. Сила давления пресса достигает 6000–8000 т. После завершения процесса края полосы сходятся в верхней точке с минимальным зазором для сварки. Контроль геометрии заготовки осуществляют при помощи лазерных профилометров непосредственно в линии стана.

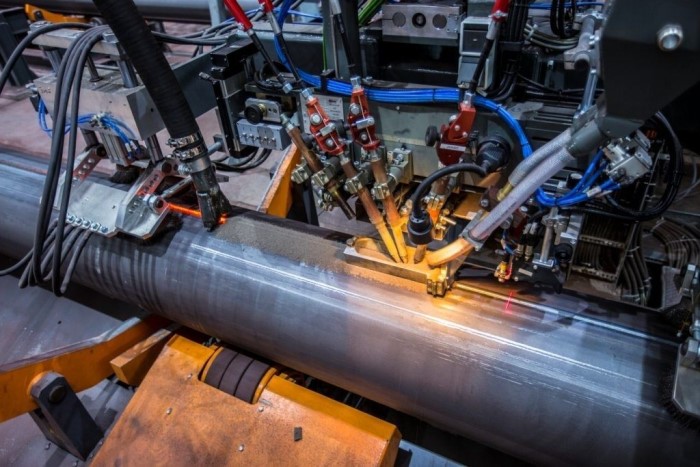

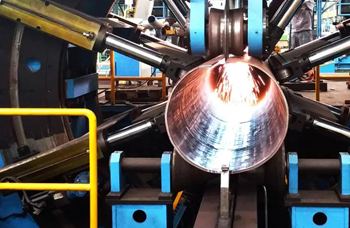

Сварку продольного шва на больших трубах выполняют методом автоматической многодуговой сварки под слоем флюса. Установка содержит несколько сварочных головок, которые располагают последовательно вдоль линии стыка. Первая горелка обеспечивает глубокое проплавление корня шва, а последующие головки заполняют разделку кромок и формируют усиление.

Использование нескольких дуг позволяет вести процесс со скоростью до 1.5–2.0 м/мин при сохранении высокого качества соединения. Флюс подают в зону горения дуги через специальные дозаторы для защиты расплавленного металла от кислорода воздуха. Специальный медный башмак с водяным охлаждением удерживает ванну расплава внутри трубы и предотвращает прожоги.

Система управления сварочным процессом корректирует силу тока и напряжение в реальном времени в зависимости от скорости движения. Все параметры сварки записывают в память компьютера для создания электронного паспорта каждого изделия. После завершения операции неиспользованный флюс собирают вакуумной установкой и направляют в бункер для очистки и повторного использования.

Внутренние опорные устройства поддерживают форму трубы и предотвращают ее провисание в процессе перемещения по линии. Механизм состоит из длинной штанги, на конце которой закрепляют блок вращающихся роликов. Ролики прижимают к внутренней стенке трубы при помощи гидравлических цилиндров с регулируемым усилием. Такая поддержка необходима при сварке и калибровке труб большого диаметра, так как собственный вес изделия может вызвать деформацию сечения.

Опорные элементы изготавливают из износостойких полимеров или мягких сплавов для защиты внутренней поверхности от царапин. Положение штанги точно центрируют относительно оси прокатки для исключения биения.

Конструкция узла предусматривает наличие каналов для подвода сжатого воздуха к зоне сварки для удаления газов. При прохождении трубы через стан ролики автоматически складываются и разжимаются по сигналу от датчиков положения торцов. Подшипниковые узлы опорных роликов имеют надежную защиту от попадания пыли и брызг металла. Смазку к трущимся деталям подают централизованно - через внутренние полости удерживающей штанги.

Устройства для удаления грата срезают излишки застывшего металла со сварного шва непосредственно после завершения процесса сварки. Наружный гратосниматель содержит резцовую головку с профильным инструментом, который повторяет радиус трубы. Резец прижимают к шву с определенным усилием, и он снимает наплыв металла до уровня основной поверхности стенки.

Внутренний грат удаляют при помощи специального резца, который закрепляют на длинной штанге внутри трубы. Процесс проводят в горячем состоянии, потому что это требует значительно меньших механических усилий. Стружка от срезанного грата попадает в накопительный короб или удаляется из зоны обработки потоком воды.

Рабочий инструмент изготавливают из высокопроизводительной быстрорежущей стали или оснащают сменными твердосплавными пластинами. Система слежения контролирует высоту шва и корректирует положение резца с точностью до 0.1 мм. Конструкция гратоснимателя позволяет быстро заменять изношенные пластины без длительной остановки всей линии.

Калибровочный стан окончательно формирует диаметр трубы и устраняет овальность после термического воздействия сварки. Оборудование включает несколько двухвалковых клетей с прецизионными калибрами, которые располагают в разных плоскостях. Трубу подвергают небольшому обжатию по всему периметру для получения точных геометрических параметров.

Мощные электроприводы синхронизируют по скорости с остальными узлами линии для исключения пробуксовки металла. Гидравлические нажимные устройства позволяют изменять зазор между валками прямо во время движения трубы. Такая операция обеспечивает строгое соответствие наружного диаметра требованиям государственного стандарта или техническим условиям.

Валки для калибровки изготавливают из кованой легированной стали с финишным шлифованием рабочей поверхности. Станины клетей имеют закрытый тип для обеспечения максимальной жесткости и стабильности размеров продукции. В процессе калибровки поверхность трубы постоянно омывают водой для охлаждения и удаления остатков окалины. Контроль диаметра ведут при помощи лазерных измерительных систем на выходе из последней клети.

Система охлаждения снижает температуру готовой трубы перед проведением контрольных операций и окончательной нарезкой. Основной узел охлаждения представляет собой длинную камеру со множеством водяных форсунок. Воду распыляют по всей поверхности изделия для обеспечения равномерного отвода тепла со всех сторон.

Для труб большого диаметра часто применяют секционное охлаждение, при котором интенсивность потока регулируют в каждой зоне. Этот подход предотвращает появление термических напряжений и исключает изгиб длинномерного проката. Отработанную воду собирают в глубокие поддоны и направляют в систему оборотного водоснабжения для фильтрации.

Кроме водяных установок в линии применяют воздушные охладители с мощными осевыми вентиляторами. Потоки воздуха направляют на наиболее ответственные участки, включая зону сварного шва. Специальные датчики фиксируют температуру металла на входе и выходе из охладительной установки. Программное управление изменяет расход жидкости в зависимости от скорости прокатки и толщины стенки трубы.

Экспандер служит для увеличения диаметра трубы на 1.0–1.5% и окончательного выравнивания механических напряжений в металле. Устройство состоит из мощной штанги с многосекционной расширительной головкой на конце. Головку вводят внутрь трубы и разжимают сегменты при помощи гидравлического привода под огромным давлением. В результате сталь переходит в область пластической деформации, и труба приобретает идеальную цилиндрическую форму.

Процесс проводят пошагово, перемещая инструмент вдоль всей длины изделия с определенным перекрытием зон. Данная операция значительно повышает предел текучести металла и гарантирует точность геометрических размеров.

Секции расширительной головки изготавливают из высокопрочной стали со сменными закаленными накладками. Система автоматизации контролирует усилие разжима и величину деформации для каждого сегмента в отдельности. Перед началом экспандирования внутреннюю поверхность трубы очищают от пыли и смазывают специальным составом. После завершения цикла сегменты сдвигают к центру, а штангу перемещают на следующий участок.

Гидропресс предназначен для проверки прочности и герметичности каждой трубы путем подачи воды под высоким давлением. Оборудование состоит из двух массивных траверс, которые надежно зажимают торцы трубы при помощи резиновых уплотнений.

Внутреннюю полость изделия полностью заполняют водой, после чего насосы нагнетают заданное испытательное давление. Величина давления может достигать 25–50 МПа в зависимости от марки стали и назначения продукции. Трубу выдерживают под нагрузкой в течение нескольких минут, пока автоматика отслеживает возможные падения давления. Любая утечка через стенку или сварной шов мгновенно фиксируется высокоточными датчиками расхода.

Станина пресса воспринимает колоссальные осевые усилия, которые стремятся вытолкнуть торцевые заглушки. Для защиты персонала зону испытаний закрывают бронированными экранами и снабжают системами видеонаблюдения. После завершения цикла воду сбрасывают в накопительную емкость, а трубу продувают сжатым воздухом для удаления влаги.

Торцеподрезные станки подготавливают края готовой трубы под последующую сварку при монтаже магистральных трубопроводов. Оборудование содержит мощную вращающуюся планшайбу с резцовыми блоками, которую центрируют относительно оси изделия. Резцы одновременно подрезают торец для обеспечения прямолинейности и снимают фаску под определенным углом.

Для труб большого диаметра применяют сложные профили обработки, которые включают притупление и несколько углов наклона. Гидравлические зажимы надежно удерживают трубу, исключая ее вибрацию и осевое смещение в процессе резания. Высокая жесткость шпиндельного узла гарантирует получение чистой зеркальной поверхности без следов дробления.

Скорость вращения планшайбы и подачу резцов регулируют в зависимости от материала стенки и требуемой точности. Встроенные датчики измеряют длину трубы перед началом обработки для точной настройки положения станка. Система охлаждения подает смазочно-охлаждающую жидкость непосредственно в зону контакта инструмента с металлом. Отработанная стружка удаляется через специальные желоба в контейнеры для переработки.

Для контроля качества сварного соединения используют комбинированные системы ультразвуковой и рентгенографической дефектоскопии. Ультразвуковые датчики монтируют на подвижных каретках, которые перемещаются вплотную к поверхности шва. Генераторы посылают высокочастотные импульсы в тело металла и принимают отраженные сигналы от внутренних дефектов.

Система обнаруживает трещины, поры, непровары и посторонние включения размером менее 1 мм. Датчики работают в паре с системой подачи контактной жидкости для обеспечения надежной передачи сигнала. Информация обрабатывается программным комплексом, который строит наглядную карту дефектов по всей длине шва.

При обнаружении подозрительных участков автоматика направляет трубу на станцию рентгеновского контроля для уточнения характера повреждения. Лазерные профилометры дополнительно измеряют высоту усиления шва и его ширину в нескольких точках. Бесконтактные датчики фиксируют наличие подрезов и наплывов металла на границе соединения. Все измерительные модули защищены от воздействия пыли и влаги прочными корпусами с принудительной очисткой.
