Балка двутавровая

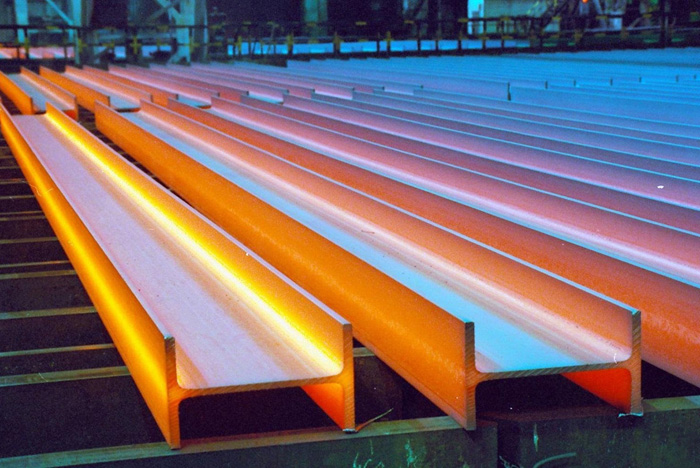

Геометрия профиля в виде буквы Н обеспечивает идеальное распределение металла для сопротивления изгибающим моментам. Основная масса материала сосредоточена в горизонтальных полках, которые находятся на максимальном удалении от центральной оси сечения. Когда на конструкцию давит вертикальный груз, верхняя полка испытывает сжатие, а нижняя - растяжение. Вертикальная перемычка, которую называют стенкой, надежно удерживает полки и принимает на себя скалывающие напряжения.

Подобное техническое решение делает двутавр в 30 раз жестче и в 7 раз прочнее обычного квадратного профиля с аналогичной массой. Инженеры выбирают этот прокат для перекрытия длинных пролетов, так как он минимизирует риск опасного прогиба каркаса под собственным весом и полезной нагрузкой.

Эффективность формы проявляется и в существенном облегчении всей постройки без потери её несущей способности. Металл в стенке двутавра работает преимущественно на сдвиг, поэтому её делают более тонкой по сравнению с массивными полками. Плотная структура стали гарантирует стабильность размеров изделия при резких перепадах температур и вибрациях.

Двутавровый прокат служит основным скелетом для междуэтажных перекрытий и кровельных систем в гражданском и промышленном строительстве. Профиль устанавливают в качестве несущих ригелей, которые соединяют вертикальные колонны и держат на себе вес бетонных плит или профнастила. В большепролетных сооружениях, таких как торговые центры, склады и ангары, балки образуют жесткие фермы для поддержки крыши.

Способность металла выдерживать огромные статические нагрузки делает его незаменимым при устройстве подкрановых путей в цехах. Тяжелое подъемное оборудование перемещается по полкам балок, которые жестко крепят к несущим стенам или отдельным опорам.

Высотные здания и небоскребы целиком строят на основе стального каркаса из мощных двутавровых профилей. Балки выполняют роль связей, которые придают строению необходимую пространственную жесткость и устойчивость к ветровому давлению. В подземном строительстве этот вид проката применяют для укрепления стенок котлованов и тоннелей.

Механическая работа двутавра базируется на высоком значении момента инерции, который определяет сопротивление материала деформации. Когда нагрузка давит на центр балки, внутренние напряжения распределяются неравномерно по высоте профиля. Максимальные усилия концентрируются на краях полок, поэтому их делают широкими и толстыми для предотвращения разрыва или смятия.

Стенка балки выполняет связующую роль и гасит касательные напряжения, которые возникают между растянутой и сжатой зонами. Правильное соотношение высоты стенки к ширине полок исключает потерю местной устойчивости металла под давлением. Если полки будут слишком узкими, балка может скрутиться или выгнуться в сторону.

Жесткость профиля напрямую зависит от высоты сечения, так как при увеличении расстояния между полками прочность растет в геометрической прогрессии. Инженеры подбирают размеры балки так, чтобы она работала в зоне упругих деформаций без перехода в стадию пластического течения. Плотное прилегание полок к опорным поверхностям гарантирует передачу давления на фундамент без перекосов. Симметричная форма изделия позволяет эффективно гасить вибрации, которые возникают при работе станков или движении поездов.

Применение Н-образного профиля вместо сплошного прямоугольного сечения снижает металлоемкость проекта на 30-40%. Стальной брус того же веса, что и балка, имеет гораздо меньшую высоту и прогибается под нагрузкой в несколько раз сильнее. Чтобы достичь аналогичной жесткости при использовании цельных заготовок, пришлось бы увеличить расход стали в пять раз.

Экономическая выгода заключается не только в цене самого материала, но и в стоимости логистики. Легкие конструкции проще перевозить на дальние расстояния, так как один грузовик берет на борт большее количество погонных метров проката. Трудозатраты на монтаж облегченных балок также сокращаются из-за снижения требований к грузоподъемности кранов.

Уменьшение веса каркаса позволяет проектировать менее массивные фундаменты, что экономит бетон и время на земляные работы. Для возведения зданий на слабых грунтах использование двутавров становится единственным способом построить надежный объект.

Балки имеют стандартизированные размеры, поэтому их легко стыковать с другими элементами без долгой подгонки. Минимальное количество отходов при резке профиля в размер также вносит вклад в общую бюджетную эффективность.

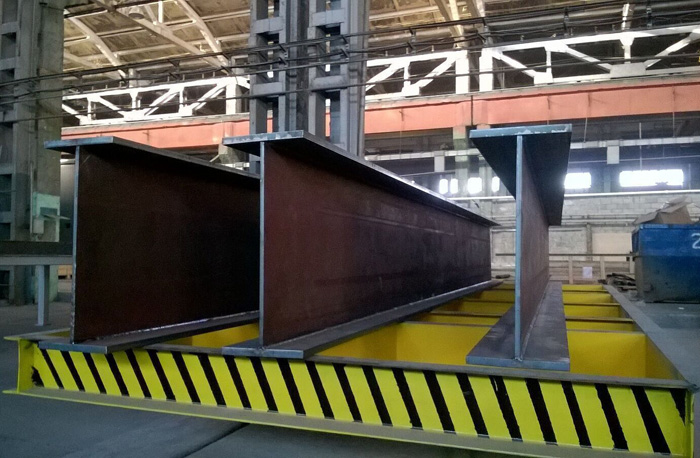

Высоту вертикальной части двутавра определяют исходя из величины расчетного пролета и суммарной массы всех вышележащих конструкций. Чем длиннее расстояние между опорами, тем выше должен быть профиль для исключения критического прогиба.

Существуют строгие нормативные требования, которые ограничивают прогиб балки значением 1/200 или 1/400 от её длины. Если стенка будет слишком низкой, под весом оборудования или снега на крыше металл начнет деформироваться. Высокое сечение увеличивает плечо силы и позволяет полкам эффективнее сопротивляться растяжению. Мастера подбирают номер балки по ГОСТ, где цифра указывает высоту в сантиметрах.

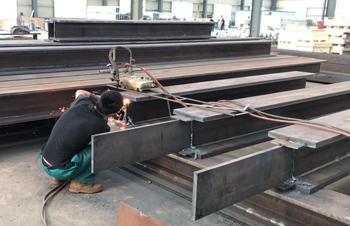

На выбор параметра влияет и тип нагрузки: статическая или динамическая. Для подкрановых балок и мостов высоту стенки увеличивают, чтобы металл не накапливал усталостные напряжения от постоянных циклов движения грузов. Толщина самой стенки также имеет значение, так как тонкий лист может потерять устойчивость и выгнуться «волной» при сильном сжатии. В таких случаях стенку усиливают ребрами жесткости, которые приваривают вертикально через определенные интервалы.

Стальные балки нуждаются в обязательной изоляции от влаги и кислорода для предотвращения разрушительных процессов окисления. Самым массовым методом считается нанесение антикоррозийных грунтов и эмалей в несколько слоев. Перед покраской поверхность металла очищают пескоструйным аппаратом до чистого блеска, чтобы обеспечить мертвую адгезию покрытия.

Слой полимерной краски создает на стали герметичную пленку, которая защищает конструкцию в течение 10-15 лет. Для объектов с агрессивной средой, например, химических цехов или портов, выбирают эпоксидные или полиуретановые составы. Плотная структура таких лаков успешно противостоит воздействию кислотных дождей и солей.

Горячее цинкование балок обеспечивает максимальный уровень защиты в самых суровых условиях. Металл погружают в ванну с расплавленным цинком при +450℃, в результате чего на поверхности образуется прочный сплав железа и цинка. Подобное покрытие работает как электрохимический протектор и спасает сталь даже при появлении глубоких царапин.

Оцинкованный двутавр не требует обслуживания 50 лет и более, что критично для мостов и опор линий электропередач. Внутри сухих помещений балки часто оставляют без специальной отделки, ограничиваясь тонким слоем консервационного лака.

Монтаж стальных двутавров в единую пространственную систему выполняют при помощи высокопрочных болтов или электродуговой сварки. Болтовое соединение считается более технологичным для высотного строительства, так как позволяет быстро собирать узлы на большой высоте.

В полках и стенках балок заранее сверлят точные отверстия, которые должны идеально совпадать при стыковке деталей. Мастера используют специальные фрикционные накладки и затягивают гайки с тарированным усилием при помощи динамометрических ключей. Трение между плоскостями металла обеспечивает надежную передачу нагрузок без смещения элементов. Такой метод сборки исключает появление внутренних напряжений, которые характерны для сварных швов.

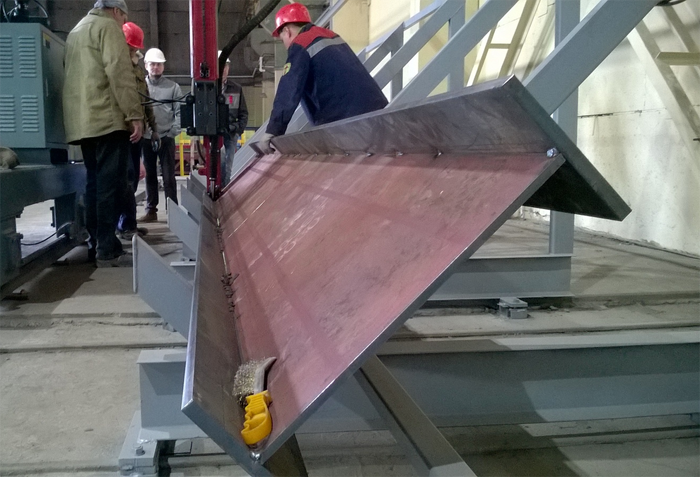

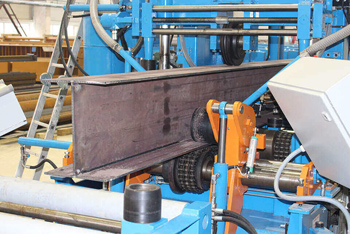

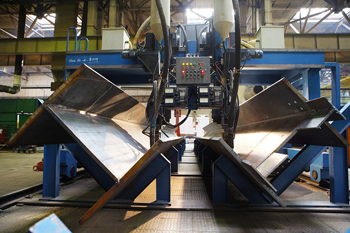

Сварку применяют в узлах, где требуется максимальная монолитность и герметичность соединения. Сварочные работы на высоте требуют жесткого контроля качества, включая ультразвуковую проверку каждого шва на наличие скрытых пор и трещин. Для соединения колонн и горизонтальных ригелей применяют специальные закладные детали и опорные столики. Качественная сборка узлов гарантирует устойчивость небоскреба к сейсмическим толчкам и мощным порывам ветра.

Ультразвуковая дефектоскопия позволяет обнаружить скрытые внутренние дефекты металла без разрушения самого изделия. Звуковая волна высокой частоты проникает в толщу стали и отражается от любых неоднородностей: пустот, шлаковых включений или микротрещин. Прибор фиксирует время возврата сигнала и выводит информацию на монитор, что помогает точно определить местоположение и размер изъяна.

Такая проверка обязательна для балок, которые будут работать под экстремальными нагрузками в мостах или на атомных станциях. Наличие внутренних раковин в полке балки может привести к её внезапному разрушению при растяжении, поэтому бракованный прокат не допускают к монтажу.

Контроль проводят не только для основного тела балки, но и для сварных швов в местах соединения элементов. Ультразвук выявляет непровары и холодные трещины, которые невозможно заметить при визуальном осмотре. Результаты каждого замера фиксируют в протоколах качества, которые сопровождают партию металла до конечного потребителя. Использование дефектоскопии снижает риски аварий и обрушений конструкций из-за скрытого брака стали.

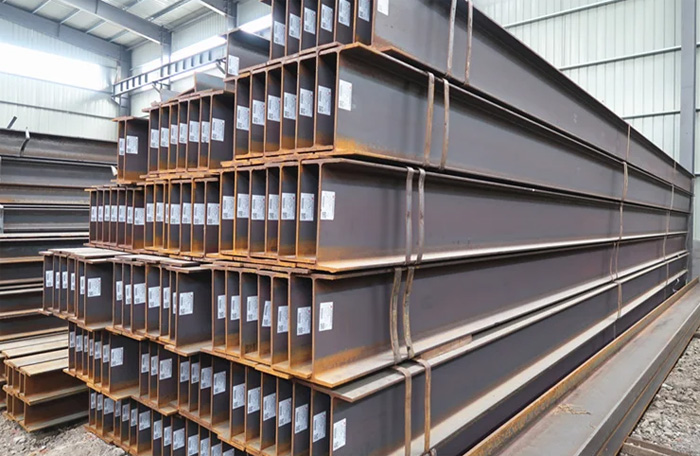

Складские зоны для размещения двутавровых балок должны иметь ровное твердое основание с небольшим уклоном для стока дождевой воды. Прокат укладывают штабелями на деревянные подкладки толщиной не менее 100 мм, чтобы исключить прямой контакт металла с влажной землей.

Расстояние между подкладками выбирают так, чтобы длинные балки не прогибались под собственным весом, обычно этот шаг составляет 2 или 3 м. Между рядами профилей в штабеле также кладут деревянные рейки строго одну над другой по вертикали. Подобная схема предотвращает деформацию нижних балок и обеспечивает безопасность рабочих при погрузочных операциях.

Для защиты от атмосферной ржавчины металл накрывают водонепроницаемыми тентами, но оставляют зазоры для естественной вентиляции внутри пачки. Если запереть влагу под пленкой без притока воздуха, то на стали быстро появятся пятна коррозии из-за конденсата.

Балки разных марок стали и типоразмеров хранят в отдельных секторах для быстрой идентификации и отгрузки. Заводские бирки и маркировку на торцах профилей берегут от выцветания и влаги. При длительном хранении (более 6 месяцев) торцы прутков рекомендуется смазывать защитными составами.

Транспортировка проката длиной 12-18 м требует использования специализированных прицепов-раздвижек или полуприцепов типа «шаланда». Изделия надежно фиксируют в кузове при помощи стальных цепей или текстильных ремней, чтобы исключить их смещение при резком торможении. Под балки обязательно подкладывают деревянные бруски, которые защищают дно прицепа и сами профили от взаимного трения.

Если края балок выступают за габариты транспортного средства более чем на 1 м, их помечают сигнальными знаками или фонарями в соответствии с правилами дорожного движения. Массивные профили укладывают в нижние ряды для обеспечения низкого центра тяжести и устойчивости автомобиля.

Для перевозки сверхдлинных конструкций свыше 24 м применяют тележки-роспуски, которые позволяют платформе изгибаться при прохождении поворотов. Логисты заранее прорабатывают маршрут движения, учитывая радиусы закругления дорог и наличие низких мостов. Погрузку и выгрузку тяжелых балок проводят при помощи кранов с использованием мягких строп для защиты кромок металла. Каждая перевозка сопровождается товарно-транспортными документами и сертификатами соответствия на груз.

Сталь теряет несущую способность при нагреве свыше +500℃, поэтому металлические каркасы нуждаются в защите от прямого воздействия пламени. Обработка стальной балки бетоном - один из самых надежных способов пассивной огнезащиты строительных конструкций.

Слой бетона толщиной 50 или 100 мм работает как мощный тепловой экран, который замедляет прогрев металла во время пожара. Бетон обладает низкой теплопроводностью и высокой теплоемкостью, что позволяет стальному сердечнику сохранять прочность в течение 2-3 часов. Этого времени достаточно для безопасной эвакуации людей и начала работы пожарных расчетов.

В комбинированных железобетонных конструкциях сталь и бетон работают совместно, при этом бетон также защищает балку от коррозии. Внутренние полости между полками двутавра полностью заполняют раствором, что исключает риск потери местной устойчивости тонкой стенки балки. Для лучшего сцепления на металл часто наваривают анкерные петли или арматурную сетку перед заливкой. Такой подход превращает обычную балку в жесткий композитный элемент с уникальными характеристиками.

Каждое промышленное изделие снабжают буквенно-цифровым кодом, который содержит информацию о геометрических параметрах и типе профиля. Первая цифра в обозначении (например, 20, 30 или 40) указывает на номинальную высоту балки в сантиметрах. Буквенный индекс после числа определяет конструктивные особенности полок: «Б» - нормальные балки, «Ш» - широкополочные, «К» - колонные.

Широкополочные варианты имеют большую площадь опоры и подходят для перекрытий с высокими нагрузками. Колонные двутавры отличаются почти квадратным сечением, что делает их устойчивыми к сжатию и кручению при использовании в качестве вертикальных опор.

Дополнительные цифры в конце маркировки указывают на исполнение профиля внутри одной серии, где больший номер означает увеличенную толщину стенки и полок. На самом металле часто наносят клеймо завода-изготовителя и номер плавки для полной прослеживаемости продукции.

Знание системы маркировки позволяет монтажникам быстро проверять соответствие доставленных балок проектной документации. Ошибки в выборе типа профиля могут привести к перерасходу металла или недостаточности прочности узла.

Сопротивление балки кручению напрямую зависит от ширины полок и толщины металла в крайних точках профиля. Двутавр отлично работает на изгиб, но из-за открытого контура обладает низкой жесткостью при воздействии вращающих моментов. Увеличение толщины полок повышает общую массу сечения и смещает материал дальше от центра, что немного улучшает ситуацию с деформацией вокруг оси.

Для борьбы с кручением в нагруженных узлах балки часто усиливают приваренными пластинами, которые превращают открытый профиль в замкнутый короб. Это кардинально меняет расчетную схему и делает узел устойчивым к самым сложным комбинированным воздействиям.

Широкополочные и колонные двутавры изначально лучше приспособлены к нагрузкам на кручение по сравнению с узкими профилями серии «Б». Плотное закрепление балок в местах опирания на колонны также предотвращает их поворот вокруг своей оси. Проектировщики закладывают специальные связи и распорки, чтобы исключить потерю устойчивости длинных балочных плетей. Толстые полки обеспечивают надежную площадку для крепления болтовых соединений, которые также гасят часть вращающих усилий.
