Газокислородная резка

Химический состав стали определяет саму возможность использования кислородного пламени для разделения заготовки на части. Идеальный материал для технологии — низкоуглеродистые сплавы, в которых доля углерода не превышает 0.3%. Когда этот показатель возрастает до 0.5%, процесс нагрева замедляется, а качество кромки начинает заметно снижаться из-за образования вязких шлаков.

Если в металле содержится более 1% углерода, обычный резак не может прошить лист без применения специальных порошковых флюсов. Это связано с тем, что температура плавления высокоуглеродистых сталей становится ниже температуры их воспламенения в струе кислорода. В такой ситуации металл начинает стекать и плавиться раньше, чем произойдет полноценная реакция горения, которая необходима для чистого разделения. Избыток углерода способствует закалке кромок, из-за чего торец детали становится очень твердым и хрупким.

Для работы с подобными материалами требуются дополнительные технологические приемы, которые повышают общую трудоемкость и стоимость производства. Низкоуглеродистые марки стали позволяют выполнять работу на высоких скоростях с минимальным расходом газа.

Правильное расположение металлического листа на рабочем столе обеспечивает свободный выход режущей струи и продуктов горения из зоны шва. Если заготовка будет плотно прилегать к поверхности опоры, поток кислорода встретит препятствие и начнет хаотично отражаться вверх. Возникающее явление турбулентности мгновенно искажает форму факела, что приводит к появлению неровностей и подплавлению нижней части заготовки.

Расстояние в 5 см создает необходимый объем для рассеивания раскаленных искр и жидкого шлака, которые должны беспрепятственно улетать вниз. Такой подход сохраняет геометрию реза и предотвращает загрязнение обратной стороны листа брызгами расплавленной стали.

Недостаточное пространство под деталью часто становится причиной перегрева самого рабочего стола или конвейерной ленты станка. Когда газовая струя имеет свободный выход, она работает максимально эффективно и пробивает металл на всю глубину без задержек. Это особенно важно при работе с толстыми плитами, где объем выдуваемого расплава достигает значительных величин.

Способность материала проводить тепло напрямую определяет возможность концентрации энергии в узком пятне контакта резака с поверхностью. Для успешного разделения заготовки необходимо локально разогреть сталь до температуры более +1000℃ за максимально короткий промежуток времени.

Если металл обладает высокой теплопроводностью, энергия пламени быстро распределяется по всей площади листа и не позволяет достичь точки воспламенения. По этой причине газокислородный метод идеально подходит для сталей, но оказывается малоэффективным при попытке разрезать медь или алюминий. Эти цветные металлы моментально отводят тепло от места реза, поэтому заготовка просто нагревается целиком без разрушения структуры.

Низкая теплопроводность углеродистых сталей способствует удержанию высокой температуры непосредственно в зоне воздействия кислородной струи. Это позволяет экономно расходовать горючий газ и поддерживать стабильную реакцию окисления железа вглубь материала. Когда тепло не рассеивается впустую, кромки деталей остаются четкими и не подвергаются избыточной деформации.

Тщательная подготовка металла перед началом термических работ обязательна на любом производстве. Удаление ржавчины, слоев старой краски и масляных пятен предотвращает внезапное воспламенение этих веществ под действием высокой температуры. Если струя кислорода соприкоснется с остатками горючих материалов, может произойти резкий выброс пламени или даже локальный взрыв.

Очистка зоны шириной 10 см гарантирует, что при движении резака в факел не попадут частицы грязи, которые могут прервать стабильную реакцию горения. Чистая поверхность обеспечивает равномерный прогрев стали и помогает мастеру четко контролировать траекторию движения инструмента.

Коррозия на поверхности листа тоже создает серьезные препятствия, так как оксиды железа имеют иную температуру плавления и мешают прохождению газа. Ржавчина вызывает разбрызгивание расплава, что ведет к быстрому засорению сопла горелки и ухудшению качества поверхности шва. Для удаления загрязнений используют механические щетки, пескоструйные аппараты или специальные химические растворители.

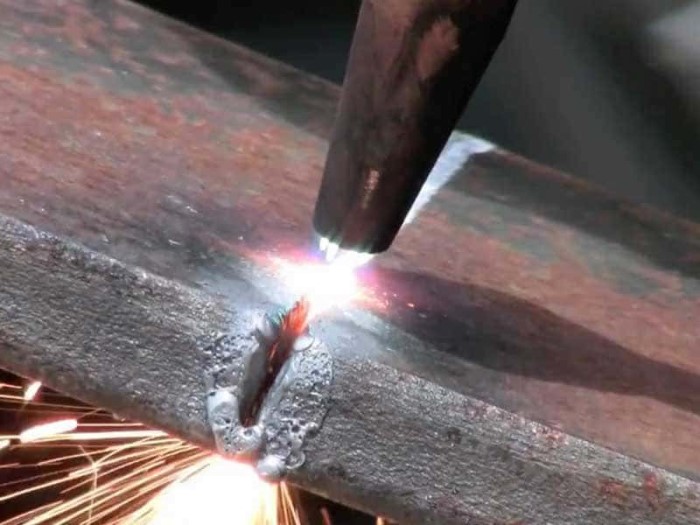

Данная технология базируется на использовании стальной трубки в качестве основного инструмента, через которую под высоким давлением подают чистый кислород. Копьевая резка отличается колоссальной скоростью разрушения металла, поэтому ее выбирают для разделения массивных стальных балок и отслуживших срок механизмов.

Стальная трубка сама сгорает в процессе работы, выделяя при этом огромный объем тепловой энергии для плавления заготовки. Это позволяет прошивать отверстия и делать резы в материалах любой толщины, включая застывший шлак или железобетонные элементы. Высокая температура процесса гарантирует быстрое разделение даже тех конструкций, которые невозможно разобрать обычными механическими пилами.

Метод копьевого разделения незаменим в аварийных ситуациях или при утилизации крупногабаритного лома на открытых площадках. Оборудование для такой операции отличается простотой и мобильностью, так как оно не требует сложной настройки и подключения к электросети. Скорость выполнения задач здесь в несколько раз превышает показатели ручного инжекторного резака.

Хотя кромка после копьевой резки получается очень грубой и неровной, для целей демонтажа этот фактор не имеет никакого значения. Главным приоритетом остается оперативность и возможность работать в труднодоступных местах, где важна пробивная способность факела.

Опасное явление обратного удара возникает при резком изменении давления в шлангах, когда пламя начинает двигаться внутрь горелки против потока газа. Чтобы полностью исключить риск взрыва баллонов, оборудование обязательно оснащают предохранительными обратными клапанами. Эти устройства мгновенно блокируют каналы подачи кислорода и горючего газа, как только фиксируют малейшее отклонение параметров от нормы.

Мастер должен внимательно следить за состоянием мундштука и вовремя очищать его от нагара и брызг расплавленного металла. Засорение выходного отверстия сопла часто становится главной причиной нарушения баланса давления и возникновения аварийной ситуации.

Важное правило защиты — контроль температуры головки резака, которая не должна перегреваться выше допустимых пределов во время долгой смены. Если инструмент стал слишком горячим, его необходимо охладить в емкости с чистой водой, предварительно перекрыв подачу всех газов.

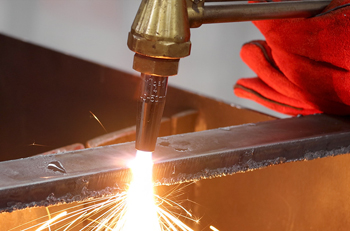

Строго вертикальное положение режущего инструмента обеспечивает перпендикулярность торца заготовки по отношению к ее плоскости. Если во время движения рука мастера дрогнет и угол наклона превысит 5 градусов, линия реза неизбежно уйдет в сторону. Это приведет к тому, что верхний и нижний контуры детали перестанут совпадать, а само изделие приобретет конусную форму.

Для многих сборочных операций такой дефект является критическим, так как деталь не сможет плотно прилегать к другим элементам конструкции. Исправление подобной ошибки требует долгой механической обработки на фрезерном станке, что увеличивает расход металла и время производства.

Смещение оси факела также влияет на качество выдувания шлака из зоны пропила, потому что струя кислорода начинает бить в стенку шва. Это вызывает появление глубоких борозд и наплывов, которые портят эстетический вид и снижают прочность края. При автоматической резке на станках с ЧПУ положение головки контролирует электроника, что гарантирует идеальную точность каждого прохода. При ручном способе для удержания угла часто применяют специальные направляющие или опорные ролики.

Обработка чугуна обычным газовым пламенем затруднена из-за высокого содержания углерода и образования тугоплавких оксидов на поверхности расплава. Для решения этой проблемы в зону реза вместе с кислородом подают порошковый флюс, который химически воздействует на продукты горения.

Флюсовый состав разжижает вязкие шлаки и помогает струе газа вымывать их из образовавшегося канала. Это позволяет разделять массивные чугунные отливки и плиты, которые при обычном способе просто оплавляются по краям без сквозного провара. Порошок также выделяет дополнительное количество тепла, что необходимо для поддержания стабильной температуры в зоне контакта с холодным металлом.

Этот метод применяют в металлургии для удаления прибылей и литников с крупных заготовок сразу после их извлечения из форм. Использование флюса значительно снижает риск появления трещин в хрупком чугуне, так как нагрев происходит более равномерно и плавно. После такой обработки поверхность излома требует обязательной зачистки, потому что на ней остаются следы спекшегося порошка. Оборудование для флюсовой резки оснащают специальными дозаторами, которые обеспечивают постоянную подачу реагента в факел.

Объем потребляемого кислорода и пропана напрямую связан с толщиной обрабатываемого металла и правильностью настройки оборудования. Для каждого диапазона толщин существуют свои номера сопла, которые определяют диаметр режущей струи и количество подаваемой смеси. Если мундштук изношен или имеет нагар, расход газа может вырасти на 20% из-за падения эффективности нагрева и рассеивания факела. Старое оборудование часто имеет скрытые утечки в клапанах и соединениях, что негативно сказывается на общей экономике производственного процесса.

Имеет значение и чистота используемого кислорода, так как наличие примесей аргона или азота снижает скорость горения и требует большего давления. При массовом выпуске деталей закладывают определенные нормы потребления на каждый погонный метр шва с учетом ширины пропила. Автоматизированные системы контроля позволяют точно дозировать подачу газов в зависимости от конкретного этапа работы: прогрева или непосредственно резки.

Интенсивный нагрев металла в узкой зоне неизбежно вызывает внутренние напряжения, которые проявляются в виде коробления или изгиба листа. Чтобы уменьшить эти искажения, заготовку необходимо надежно зафиксировать на жестком стапеле при помощи мощных прижимов.

Другим эффективным способом признают увеличение скорости выполнения реза, чтобы тепло не успевало распространяться на соседние участки материала. При изготовлении длинных и узких полос рекомендуется выполнять резку прерывистым методом или начинать работу от центра к краям. Это помогает более равномерно распределить тепловую нагрузку и сохранить исходную плоскостность готового изделия.

Для особо ответственных заказов применяют технологию предварительного общего нагрева листа в печи или горелками перед основным раскроем. Если деформация всё же произошла, металл отправляют на последующую правку под гидравлическим прессом или пропускают через правильные вальцы. Использование водяного охлаждения непосредственно за зоной реза тоже дает хорошие результаты при работе с тонколистовым прокатом.

После завершения термического раскроя на кромках заготовок всегда остаются слой окалины и застывшие капли шлака, которые портят внешний вид изделия. Эти образования имеют очень высокую твердость, поэтому их обязательно удаляют при помощи ручных шлифовальных машин или в галтовочных барабанах. Очистка торца до чистого металла необходима для обеспечения качественного сцепления при последующей покраске или нанесении антикоррозийных покрытий.

Если деталь предназначена для сварки, края дополнительно обрабатывают для снятия фаски под нужным углом. Зачистка помогает выявить возможные поверхностные трещины, которые могли появиться в зоне термического влияния из-за резкого охлаждения.

Механическая доводка также позволяет исправить небольшие погрешности в размерах, если резка выполнялась ручным способом по лекалам. Для удаления нагара используют абразивные круги разной зернистости, добиваясь требуемой шероховатости поверхности. В некоторых случаях детали проходят операцию отжига для снятия внутренних напряжений и восстановления исходной структуры сплава.

Технология остается приоритетной в ситуациях, когда требуется мобильность оборудования и возможность работы с металлом огромной толщины. Газокислородный резак незаменим при выполнении демонтажа строительных конструкций в полевых условиях, где отсутствует доступ к мощным электросетям.

Весь комплект аппаратуры легко помещается в багажнике автомобиля и может быть развернут на рабочем месте в считанные минуты. Метод показывает отличные результаты при раскрое старых труб, балок и листов черного металла толщиной до 60 мм и более. Низкая стоимость расходных материалов делает этот способ самым дешевым решением для получения черновых заготовок в массовом производстве.

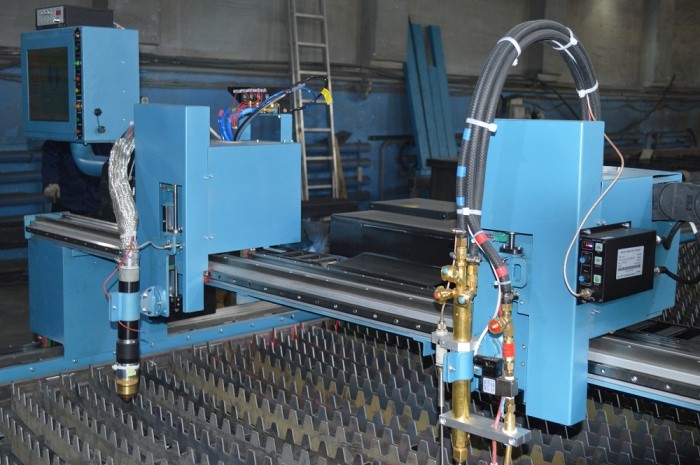

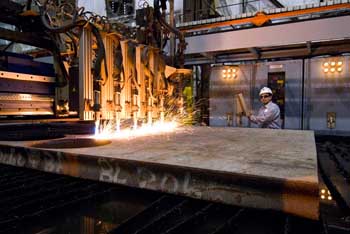

Газовую резку используют на заготовительных участках машиностроительных заводов для первичного разделения проката перед его дальнейшей механической обработкой. Она позволяет быстро кроить материал со сложной формой поверхности, где использование других методов затруднено или слишком дорого. Простота и неприхотливость оборудования позволяют работать в пыльных цехах или при отрицательных температурах без риска поломки электроники. Если точность шва не является главным требованием, газовая технология выигрывает у лазера или плазмы за счет своей неприхотливости.

Технологию пакетного раскроя применяют для одновременного разделения нескольких стальных листов малой толщины с целью кратного повышения общей производительности труда. Для успешного выполнения операции заготовки складывают в плотную стопку и фиксируют их мощными струбцинами или временными сварными прихватками по краям. Важно обеспечить полное отсутствие воздушных зазоров между слоями металла, потому что любая прослойка воздуха может прервать струю режущего кислорода и вызвать оплавление кромок.

Общая толщина такого пакета не должна превышать 60-100 мм, чтобы мощности факела хватило для сквозного прохода через все уровни материала. При этом мастер направляет резак так, чтобы раскаленный металл верхнего листа помогал разогревать нижние слои за счет эффективной передачи тепловой энергии.

Этот метод позволяет получать абсолютно идентичные детали в большом количестве за один рабочий ход инструмента, что сокращает время производства в несколько раз. Расход газов при пакетном способе оказывается ниже, чем при поочередной обработке каждой единицы товара, так как прогрев происходит сразу для всего объема металла. Но качество торцов у внутренних листов в пачке часто получается выше из-за отсутствия прямого контакта с подогревающим пламенем и защиты от летящей окалины.
