Холодная высадка

Их главное преимущество в сохранении целостности волокон металла. При точении резец перерезает естественную структуру материала, создавая зоны концентрации напряжений. В процессе холодной высадки металл пластически перераспределяется, его волокна огибают контур детали, повторяя её форму. Это создает эффект наклепа - поверхностного упрочнения, при котором предел прочности и твердость изделия существенно возрастают без дополнительной термической обработки.

Детали, полученные высадкой, обладают повышенной усталостной выносливостью и лучше сопротивляются ударным нагрузкам. А значит, при сборке можно использовать метизы меньшего диаметра при сохранении расчетных нагрузок. Это позволяет облегчать конструкции и экономить на металлоемкости без потери надежности узлов.

Для стабильного процесса высадки используют специальную сталь со строгим контролем химического состава и механических свойств. Проволока должна обладать высокой пластичностью и минимальным содержанием вредных примесей, таких как сера и фосфор, которые провоцируют хрупкость.

Важнейший параметр - отсутствие поверхностных дефектов: микротрещин, закатов и волосовин. При резкой деформации в холодном состоянии любой такой дефект мгновенно превращается в глубокую трещину на головке болта или заклепки. Поверхность проволоки часто подвергается калибровке и фосфатированию для улучшения скольжения в матрице.

Использование рядовой стали вместо специализированной высадочной проволоки приведет к огромному проценту брака и к резкому снижению прочности готового крепежа.

Инструмент для холодной высадки - матрицы и пуансоны - работает в условиях экстремальных контактных давлений, достигающих нескольких тысяч мегапаскалей. Для обеспечения долговечности его рабочие части часто изготавливают из твердых сплавов на основе вольфрама и кобальта или из высоколегированных инструментальных сталей с особой термообработкой.

Матрица должна иметь идеально отполированную рабочую полость, чтобы исключить заклинивание детали и обеспечить чистоту её поверхности. Ресурс качественной матрицы может составлять сотни тысяч или даже миллионы ударов.

Стоимость оснастки - весомая часть бюджета при малых тиражах. Но при массовом производстве именно высокая стойкость инструмента обеспечивает минимальную себестоимость каждого изделия и идеальную повторяемость размеров в огромных партиях.

Фосфатное покрытие служит сухой смазкой, которая важна для защиты инструмента и обеспечения текучести металла. При холодной деформации между заготовкой и стенками матрицы возникает колоссальное трение, способное вызвать мгновенный прижог и прилипание стали к инструменту.

Фосфатный слой удерживает на себе технологическую смазку и создает надежный барьер, предотвращающий прямой контакт металл-металл. Это не только продлевает жизнь дорогостоящим пуансонам в несколько раз, но и позволяет получать детали с очень глубокой высадкой без разрывов материала.

Этап подготовки проволоки на производстве говорит о высоком профессионализме подрядчика и о технической "подкованности" производства.

В холодной высадке существует критическое ограничение, связанное с продольной устойчивостью заготовки. Оно известно как коэффициент высадки. Если длина выступающей из матрицы части проволоки превышает её диаметр более чем в 2,5 раза, при ударе пуансона заготовка может просто изогнуться, а не деформироваться равномерно.

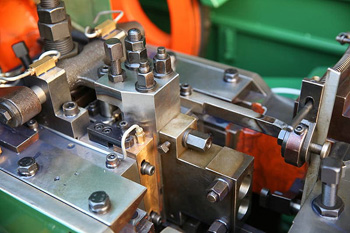

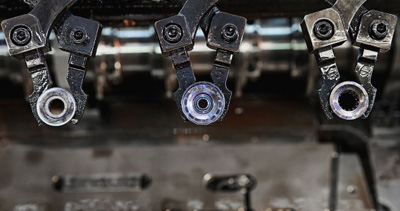

Для обхода этого ограничения применяют многопозиционные станки, где высадка происходит за несколько последовательных ударов в разных матрицах. С каждым переходом головка детали постепенно увеличивается в диаметре и укорачивается.

При заказе нестандартных деталей с очень широкими или сложными головками следует учитывать, что для их изготовления потребуется более сложное многопозиционное оборудование.

В отличие от токарной обработки, где до 70% металла превращается в стружку, коэффициент использования материала при холодной высадке достигает 95-98%. Весь объем исходной заготовки перераспределяется в тело будущей детали. Небольшие потери возникают только на этапе обрезки технологических концов или при прошивке отверстий в гайках.

Это делает технологию непревзойденной по экономической эффективности при работе с дорогостоящими сплавами, нержавеющей сталью или цветными металлами. Такая экономичность выражается в прямой финансовой выгоде для заказчика: он не платит за металл, который уйдет в отходы. При крупносерийном производстве крепежа разница в стоимости материала между высадкой и точением может составлять большие суммы.

Нержавеющие стали обладают высокой склонностью к интенсивному наклепу и налипанию на инструмент. Работа с ними требует от оборудования повышенной жесткости и мощности, а от инструмента - исключительной износостойкости.

Давление высадки для нержавейки может быть в 1,5-2 раза выше, чем для обычных углеродистых сталей. В процессе деформации нержавеющая сталь быстро твердеет. Это делает готовую деталь очень прочной, но ограничивает возможности формирования слишком сложных головок за один удар.

При заказе нержавеющего крепежа следует учитывать, что из-за высокой нагрузки на оснастку и сложности подготовки материала цена таких изделий всегда выше, чем у деталей из конструкционных сталей. Но это полностью компенсируется их антикоррозийными свойствами и высокой механической надежностью.

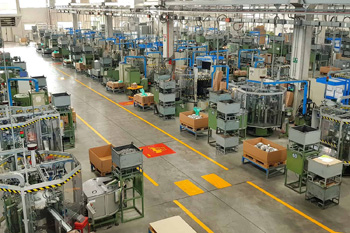

Современные холодновысадочные автоматы часто объединяются в комбайны с резьбонакатными блоками. Резьба в этом случае не нарезается, а накатывается специальными плашками или роликами. Это обеспечивает точность по 6 или 8 классу, что соответствует мировым стандартам для высокопрочного крепежа.

Накатанная резьба превосходит нарезанную по прочности, так как при накатке волокна металла не перерезаются, а сжимаются, создавая упрочненный профиль витка. Контроль точности осуществляется автоматически с помощью датчиков усилия и калибров на выходе из станка.

Производство метиза с полностью готовой резьбой за один цикл и на одном станке гарантирует идеальную соосность головки и резьбовой части.

Промежуточный отжиг необходим при изготовлении деталей со сверхглубокой деформацией или при работе с материалами, имеющими высокую скорость упрочнения.

Когда металл в процессе высадки достигает предела пластичности, дальнейшее давление приводит к появлению трещин. В таких случаях заготовки извлекают, подвергают рекристаллизационному отжигу в печах с защитной атмосферой для восстановления пластичности и только потом отправляют на финальные этапы высадки. Это сложный процесс, требующий точного соблюдения температурных графиков для сохранения структуры зерна.

Необходимость промежуточного отжига удлиняет производственный цикл и повышает стоимость. С другой стороны, это единственный способ получить качественные сложные детали, такие как глубокие ступенчатые втулки или специальные болты с фланцами.

Чистота поверхности изделия после холодной высадки напрямую зависит от качества полировки рабочих полостей матрицы и от чистоты исходной проволоки. Поскольку деформация происходит в замкнутом объеме под огромным давлением, металл заготовки зеркально копирует поверхность инструмента.

Параметры шероховатости могут достигать значений Ra 0,8 или даже 0,4, что сопоставимо с результатами чистового точения или шлифования. Отсутствие следов резца делает поверхность более устойчивой к коррозии и снижает трение при монтаже крепежа.

В результате заказчик получает эстетически привлекательные детали с гладкой поверхностью. Они готовы к нанесению защитных покрытий, таких как цинкование или никелирование, без предварительной абразивной обработки. Это сохраняет точность их размеров и снижает общие затраты на финишную отделку.

Да, современные многопозиционные станки позволяют выполнять прошивку и выдавливание для создания внутренних полостей, глухих или сквозных отверстий. Это широко используется при производстве гаек, заклепок с внутренней резьбой и втулок.

Процесс происходит путем внедрения пуансона в тело заготовки, при этом металл вытесняется в радиальном направлении или течет навстречу инструменту. Внутренние стенки таких полостей получаются очень плотными и гладкими за счет высокого давления.

Этот процесс открывает возможности для выпуска сложных функциональных деталей, которые раньше требовали долгой работы на токарных автоматах. Использование высадки для полых изделий позволяет экономить до 40% металла по сравнению с механическим сверлением, в котором весь внутренний объем уходит в невозвратные потери.

К наиболее распространенным дефектам относятся трещины на кромках головки, заусенцы и несоосность элементов.

Трещины возникают при превышении допустимой степени деформации или при использовании проволоки с низкой пластичностью. Заусенцы, или облой, появляются в случае износа кромок матрицы или неправильной настройки зазора между пуансоном и инструментом. Несоосность головки относительно стержня обычно становится следствием люфтов в направляющих станка или плохой центровки инструмента.

Все эти дефекты могут привести к невозможности автоматической сборки изделий у заказчика. Поэтому на передовых производствах внедрены системы оптического контроля и тензометрические датчики на прессах. Они отслеживают усилие каждого удара и автоматически отбраковывают детали, параметры которых вышли за пределы установленных допусков.
