Лист/Рулон горячекатаный (г/к)

Металл и технология у них полностью совпадают - разница возникает на последней операции прокатного стана. Полосу, вышедшую из чистовых клетей и охлаждённую водяным душированием, либо наматывают моталкой в бухту, либо режут летучими ножницами на мерные листы. То есть лист - это, по сути, разрезанный рулон.

Практических различий три. Первое - толщина: рулон ограничен возможностями моталки и обычно не превышает 25 мм, тогда как лист прокатывают и в виде толстых плит. Второе - длина заготовки: из рулона можно отрезать полосу любой произвольной протяжённости без стыков, лист же поставляют мерными картами. Третье - плоскостность: смотанная в бухту лента приобретает остаточную кривизну и требует правки на многороликовых машинах, а лист готов к работе сразу.

Есть и логистическая разница. Лист отгружают пачками от одной штуки, рулон - целой бухтой массой до 30 тонн, для приёмки которой нужен кран с C-крюком и ложементы. В пересчёте на тонну рулон обычно дешевле, но подходит только тем, у кого есть непрерывная линия переработки.

Отталкивайтесь от трёх параметров: толщины, объёма и способа переработки.

Лист берут, когда нужна готовая карта под раскрой, толщина превышает 25 мм, объём небольшой или производство штучное. Он не требует размотки и правки, его можно заказать поштучно и принять обычным погрузчиком. Это стандартный вариант для монтажа, ремонта, изготовления металлоконструкций и мелкосерийных деталей.

Рулон выбирают под непрерывные линии: производство электросварных прямошовных и спиральношовных труб, профнастила, фасадных кассет, штамповку, продольный роспуск на штрипс. Он даёт заготовки любой длины без сварных стыков и в пересчёте на тонну обходится дешевле. Но требует разматывателя, правильной машины и возможности выкупить бухту целиком.

Если сомневаетесь, посчитайте отходы. При раскрое мелких деталей рулон почти всегда выигрывает за счёт отсутствия обрези по длине. При изготовлении единичных крупногабаритных элементов выигрывает лист.

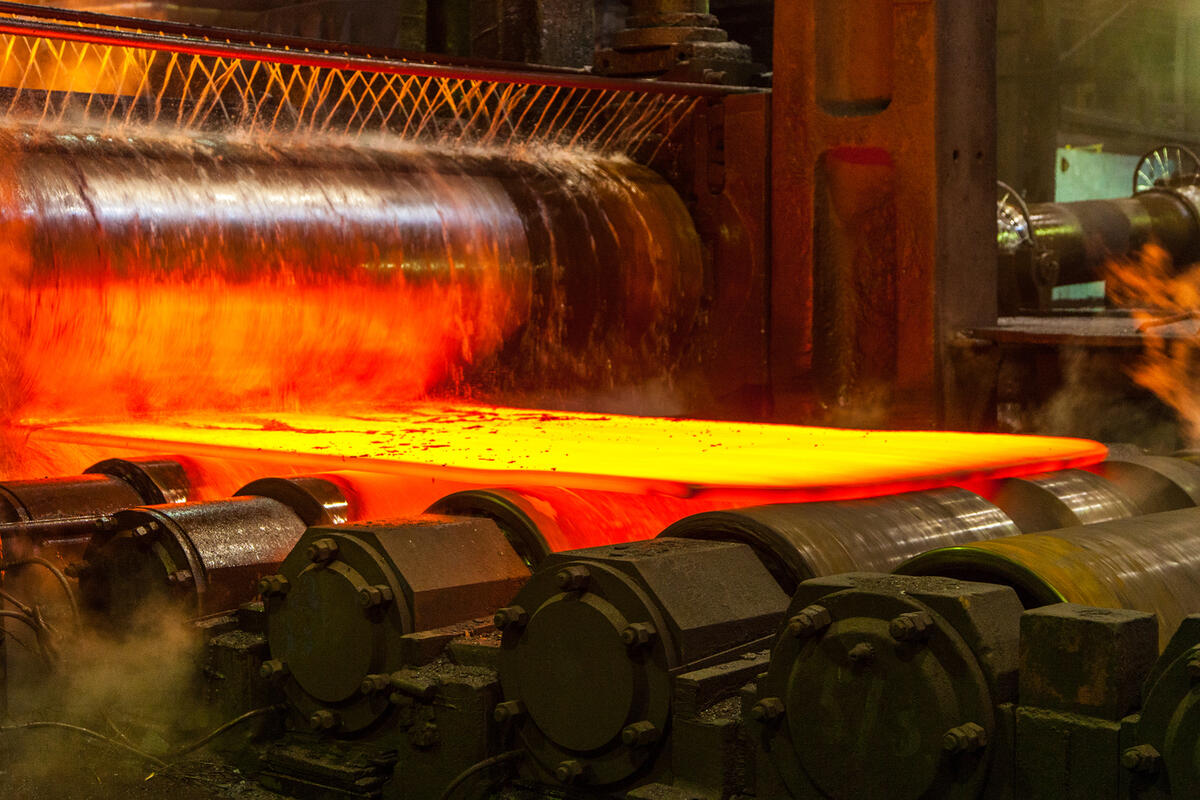

Производство горячекатаного проката идёт при температуре выше +1000℃, когда металл приобретает высокую пластичность и легко проходит через валки стана. Раскалённую заготовку обжимают до нужной толщины за несколько проходов, после чего сталь остывает. В ходе процесса на поверхности образуется слой окалины - тёмной окисной корки.

Холоднокатаный прокат изготавливают из горячекатаной заготовки: её очищают от окалины в кислотных ваннах и повторно обжимают валками без нагрева. Метод обеспечивает зеркальную гладкость поверхности и минимальные допуски по толщине - до 0,01 мм.

Горячая прокатка обходится дешевле из-за отсутствия травления, многократного отжига в колпаковых печах и сложной финишной отделки. Диапазон толщин у г/к проката шире и достигает 200 мм у листа и 25 мм у рулона, тогда как холодная прокатка ограничена 4-5 мм. Внутренние напряжения в горячем металле распределяются равномерно за счёт естественной рекристаллизации, поэтому изделия не деформируются при резке и сварке. Холодная деформация, наоборот, вызывает наклёп: такой металл твёрже и прочнее, но теряет часть пластичности.

Холоднокатаную сталь выбирают там, где важна эстетика - лицевые панели автомобилей, корпуса бытовой техники. Горячекатаный прокат незаменим в тяжёлой промышленности, производстве массивных конструкций и сварных труб.

Для массовой продукции выбирают углеродистые стали обыкновенного качества марок Ст3пс и Ст3сп. Эти сплавы содержат до 0,22% углерода, что гарантирует отличную свариваемость и достаточную вязкость материала. Марка 08кп востребована для изготовления деталей методом холодной штамповки после размотки рулона.

Низколегированная сталь 09Г2С - основной выбор для северных регионов. Повышенное содержание марганца и кремния измельчает кристаллическую решётку и препятствует развитию трещин, поэтому сталь сохраняет ударную вязкость при морозе до -70℃, тогда как обычная Ст3 становится хрупкой и может лопнуть от резкого удара или вибрации. Предел текучести 345 МПа позволяет уменьшать толщину стенок конструкций без потери надёжности - это снижает массу объектов и затраты на доставку в труднодоступные регионы. Из проката 09Г2С делают несущие балки, опоры и резервуары для условий вечной мерзлоты.

Легированные марки типа 10ХСНД применяют для ответственных узлов мостов и тяжёлой строительной техники: хром и никель повышают коррозионную стойкость и поднимают предел текучести до 390 МПа. Качественные конструкционные стали марок 10, 20 или 45 используют в машиностроении для выпуска осей и валов, а для агрессивных сред и высоких температур берут коррозионностойкие стали по ГОСТ 7350-77.

Химический состав каждой плавки проверяют в лаборатории спектральным методом. Низкое содержание вредных примесей серы и фосфора предотвращает хрупкость швов при автоматической сварке.

Прокат с необрезной кромкой (маркировка НК) поставляют в том виде, в котором он вышел из валков прокатного стана. Края имеют неровности, микротрещины и закругления, которые возникают из-за бокового давления при деформации металла. Ширина полотна может варьироваться в пределах нескольких сантиметров по всей длине. Такую продукцию выбирают для вторичной переработки, дальнейшего переката на станах холодной прокатки или в качестве заготовок для деталей, торцы которых будут полностью удалять. НК стоит дешевле, но объём отходов при раскрое возрастает на 3-5% от массы металла.

Обрезную кромку (индекс ОК) получают путём механического удаления неровных краёв. У листа это делают на дисковых ножницах или гильотине, у рулона - дисковыми ножницами непосредственно в потоке прокатной линии. Процесс обеспечивает строгую параллельность сторон и соблюдение габаритов с допуском до 2 мм.

Продукция с индексом ОК готова к автоматической сварке встык и к подаче в профилегибочные агрегаты и штамповочные прессы без предварительной подгонки и шлифовки. На торцах отсутствуют дефекты структуры, поэтому при гибке на краях не возникают трещины и надрывы. Обрезной прокат удобнее складировать и упаковывать: у листа - в пачки, у рулона - без риска повреждения соседних витков.

Выбор конкретного типа зависит от сложности технологии последующего производства и требований к точности сборки.

ГОСТ 19903-2015 разделяет горячекатаный прокат на два основных класса точности: А (высокая) и Б (нормальная).

Класс А подразумевает минимальные отклонения от номинального размера по всей площади заготовки. Для полосы толщиной 2 мм допуск в классе А составляет ±0,17 мм, в классе Б - ±0,20 мм. С увеличением толщины до 10 мм разрешённые отклонения возрастают до ±0,40 мм. Жёсткий контроль параметров важен для производства деталей на станках с ЧПУ и при изготовлении прецизионных труб. Класс точности Б допускает более широкие отклонения и применяется в массовом строительстве и при выпуске простых профилей.

Разница в толщине между центром и краями листа не должна превышать установленные нормы для предотвращения перекосов при сварке. Разнотолщинность внутри одного рулона не должна превышать половины суммы предельных отклонений - перепады сечения могут ослабить сварной шов при производстве труб.

Контроль размеров у листа проводят электронными микрометрами или ультразвуковыми приборами в нескольких точках партии, у рулона - автоматизированными комплексами с лазерными или рентгеновскими датчиками прямо в линии стана. Информация о классе точности обязательно присутствует в маркировке и заводском паспорте качества.

Окалина - многослойная корка из оксидов железа, которая возникает при химической реакции стали с атмосферным кислородом в условиях сильного нагрева. При температуре выше +600℃ окисление ускоряется и на металле последовательно растут слои вюстита, магнетита и гематита. Нарост имеет тёмный, почти чёрный цвет, отличается высокой твёрдостью и хрупкостью: он прочно сцеплен с основой, но при механическом воздействии или изгибе трескается и осыпается чешуйками. Наличие этой корки - естественный признак горячей прокатки, а не брак.

Проблемы начинаются при дальнейшей обработке. Если наносить краску или лак прямо на неочищенный металл, адгезия будет крайне низкой - покрытие начнёт шелушиться вместе с частицами оксидов уже через несколько месяцев. При лазерной резке окалина вызывает разбрызгивание металла и ухудшает качество кромки, а твёрдые частицы ускоряют износ режущего инструмента и свёрл. В процессе сварки примеси из поверхностного слоя попадают в расплав и могут спровоцировать поры в шве.

Для неответственных строительных элементов прокат используют как есть. Но перед холодной прокаткой, покраской, оцинковкой или ответственной сваркой окалину удаляют - пескоструйной обработкой либо химическим травлением. Травление проводят в непрерывных линиях: рулон разматывают и пропускают через ванны с раствором соляной или серной кислоты, где химикаты растворяют оксиды за несколько минут, не затрагивая основной металл благодаря ингибиторам коррозии. После промывки и сушки получается чистая сталь светло-серого оттенка.

Травленый прокат востребован там, где важна чистота поверхности: корпуса приборов, автомобильные диски, детали под порошковую покраску и горячее цинкование. Многие предприятия закупают именно г/к травленый прокат, чтобы исключить затраты на собственную зачистку.

Стальной прокат г/к хорошо поддаётся лазерному раскрою, но процесс требует учёта состояния поверхности. Слой окалины препятствует равномерному поглощению луча и может дать окалинный грат на нижней части реза, поэтому для чистого края лист предварительно очищают или берут травленый. Масло и глубокая коррозия мешают работе датчиков высоты лазерной головки. Решающее значение имеет плоскостность: волнообразная поверхность выводит луч из фокуса, поэтому карты, полученные размоткой рулона, обязательно проходят правильную машину. Сталь марок Ст3 или 09Г2С режут на высокой скорости без риска микротрещин в зоне термического влияния, а лазер берёт плиты толщиной до 25 мм и более.

Свариваемость зависит от содержания углерода и легирующих элементов - её выражают через эквивалент углерода. Прокат из Ст3 и 09Г2С сваривается отлично: низкое количество примесей исключает закалку шва при остывании, структура в зоне термического влияния остаётся пластичной. Это позволяет собирать массивные каркасы и трубопроводы без предварительного подогрева и последующего отпуска. Избыток серы и фосфора, наоборот, ведёт к горячим и холодным трещинам в валике, поэтому для ответственных конструкций берут спокойные стали с индексом «сп». Хром и никель в легированных марках требуют специальных электродов и защитных газов.

Сварка плит толщиной более 20 мм требует подготовки кромок: фаски снимают под углом 30-45 градусов в форме букв V или X, чтобы дуга достала до корня шва и сформировала монолитный узел без пустот. Поверхности очищают от окалины и влаги на расстоянии не менее 50 мм от края, а массивные детали подогревают до +150℃ для предотвращения холодного трещинообразования. Автоматическая сварка под слоем флюса даёт наилучшее качество стыков на длинномерных листах; готовые швы проверяют ультразвуком или рентгеном.

Массу плоского проката определяют путём перемножения его геометрических параметров на коэффициент плотности стали. По мировым стандартам удельный вес чёрного металла составляет 7850 кг/куб.м.

Сначала вычисляют площадь изделия, умножая ширину на длину в метрах, затем результат умножают на толщину в миллиметрах. К итоговой цифре применяют коэффициент 7,85 для получения веса в килограммах. Например, лист размером 1500×6000 мм и толщиной 10 мм будет иметь теоретическую массу 706,5 кг.

Фактический вес партии фиксируют на большегрузных весах в пункте отгрузки, так как допуски по толщине могут менять массу на 2-3%. В паспорте качества указывают оба значения для сверки с проектной документацией. При закупке больших объёмов расчёт ведут в тоннах, учитывая количество листов в пачке. Массу рулона проще узнать из заводской бирки: допустимое отклонение от номинала не превышает ±3%.

Знание массы необходимо для правильного подбора грузоподъёмности кранов и транспортных средств. Листы большой толщины (плиты) могут весить несколько тонн, что требует специальных траверс при перемещении.

Чёрный металл без защитного покрытия подвергается быстрой атмосферной коррозии при повышенной влажности. Для предотвращения рыжих пятен поверхность часто покрывают тонким слоем консервационного масла: специальные ингибиторы блокируют доступ кислорода к железу и сохраняют товарный вид до 6 месяцев.

Складские площади оборудуют кровлей и эффективной вентиляцией, чтобы исключить выпадение конденсата. Внутри помещений влажность держат не выше 70%, а температуру - стабильной, поскольку резкие перепады вызывают подслойное окисление. Прямой контакт металла с землёй или бетонным полом запрещён.

Листы укладывают на деревянные подкладки высотой не менее 150 мм и пакуют в водонепроницаемую бумагу или стрейч-плёнку. Рулоны весом в несколько тонн оказывают колоссальное давление на опору, поэтому их размещают на вогнутых ложементах или деревянных брусках - на плоском полу нижние витки деформируются под собственным весом и образуют «лыску». Складирование бухт в несколько ярусов разрешается только на усиленных стеллажах с фиксаторами от перекатывания, а между рядами оставляют технологические проходы для погрузчиков и кранов.

Горячекатаный прокат допускается держать на открытых площадках под навесами, если исключено прямое попадание дождя и снега: плотная намотка и слой окалины дают умеренную защиту. Если налёт лёгкой ржавчины всё же возник, перед отправкой в производство его удаляют механическими щётками. Торцы рулонов и листов защищают металлическими кожухами от замятий при погрузке краном, а заводские бирки берегут от влаги для сохранения прослеживаемости плавки.
