Лист горячекатаный нержавеющий

Когда работают с нержавеющими листами толщиной более 6 мм, применяют многослойную дуговую сварку под флюсом или полуавтоматический метод в среде аргоновых смесей. Большая глубина металла требует обязательной V-образной или X-образной разделки кромок для формирования надежного корня шва.

Низкая теплопроводность легированной стали заставляет тепло концентрироваться в узкой зоне, что может вызвать перегрев и выгорание хрома. Если использовать режимы для тонкого проката, возникает риск скрытого непровара в центре соединения. Детали предварительно фиксируют мощными гидравлическими зажимами, которые препятствуют угловой деформации при остывании металла.

Для сверхтолстых листов от 30 мм выбирают электрошлаковую сварку, потому что она обеспечивает полную однородность структуры шва по всей высоте плиты. Такой подход исключает появление газовых пор и микротрещин внутри массивного узла.

После завершения прохода зону термического влияния иногда прогревают для выравнивания кристаллической решетки сплава. Когда накладывают несколько слоев, каждый предыдущий валик тщательно зачищают от окислов стальными щетками. Качественный шов на толстом листе выдерживает большие нагрузки в составе химических реакторов или опорных колонн.

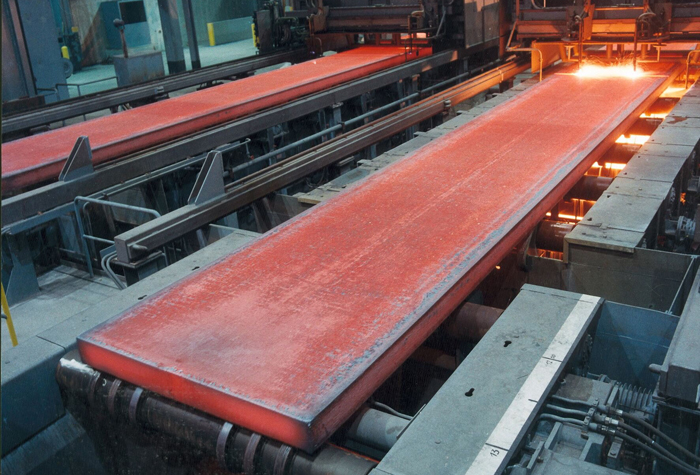

Горячий метод прокатки обеспечивает металлу изотропную структуру, при которой механические свойства остаются стабильными во всех направлениях. Это свойство имеет решающее значение для изготовления круглых деталей, которые испытывают равномерное давление по всей окружности.

Нержавеющие листы (плиты) толщиной 20-50 мм служат отличными заготовками для последующей плазменной или лазерной резки фланцев. Внутренняя плотность горячекатаной стали исключает наличие пустот и рыхлостей, которые могут привести к разгерметизации узла под нагрузкой. Металл хорошо переносит сверление глубоких отверстий под болты без поломки дорогого инструмента.

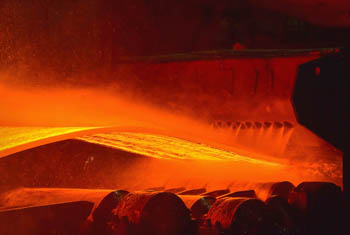

Нагрев сляба до +1200℃ снимает внутренние напряжения, поэтому заготовки сохраняют свою плоскостность после удаления лишнего объема металла. Горячекатаная нержавейка марки 12Х18Н10Т обладает высокой вязкостью, что предотвращает хрупкое разрушение фланцев при резких скачках давления в трубопроводе. Шероховатая поверхность листа после травления обеспечивает хорошее сцепление с уплотнительными прокладками при сборке магистралей.

Нержавеющий лист с маркировкой О проходит стадию механической обрезки краев на гильотине или дисковых ножницах непосредственно на заводе. Такая процедура удаляет неровности, которые неизбежно возникают при раскатке сляба валками. Покупатель получает продукт с точными геометрическими размерами по ширине и длине, что упрощает расчет раскроя деталей.

Обрезная кромка не имеет зазубрин и трещин, поэтому она готова к сварке без дополнительной шлифовки торцов. Этот вид проката выбирают для автоматизированных линий, где важна четкая база для позиционирования заготовки.

Лист с необрезной кромкой (НО) поставляют в том виде, в котором он вышел из прокатного стана. Края такого металла могут иметь небольшую волнистость и отклонения по ширине в пределах нескольких сантиметров. Необрезной прокат дешевле, поэтому его закупают для изготовления мелких деталей, понимая, что периметр листа все равно уйдет в отходы.

Проектировщики закладывают такие листы в смету при строительстве фундаментных закладных элементов или вспомогательных перегородок. Перед использованием мастера самостоятельно подрезают края болгаркой в нужный размер.

Аустенитная структура этой марки стали сохраняет высокую ударную вязкость и пластичность при охлаждении до -196℃. Когда лист контактирует с жидким азотом или кислородом, он не становится хрупким и не трескается от температурного шока. Это свойство делает горячекатаную нержавейку базовым материалом для строительства криогенных резервуаров и газификаторов.

Толстые стенки емкостей из листов 10-12 мм выдерживают внутреннее давление газа при его испарении. Металл не меняет свои линейные размеры при многократных циклах замораживания и оттаивания.

При проектировании оборудования для низких температур учитывают отсутствие хладноломкости у хромоникелевых сплавов с добавкой титана. Титан связывает углерод и препятствует выпадению карбидов по границам зерен, что сохраняет прочность соединений.

Горячекатаные плиты обеспечивают надежную защиту от утечек опасных веществ в экстремальных условиях Севера. Сварные швы на таких конструкциях проходят обязательную проверку на ударный изгиб при отрицательных температурах. Использование нержавеющего листа гарантирует безопасность эксплуатации установок разделения воздуха. Поверхность металла не требует окраски, так как она полностью инертна к воздействию сжиженных газов.

Для эффективной обработки горячекатаной нержавейки применяют сверла из быстрорежущей стали с содержанием кобальта не менее 5%. Кобальт повышает красностойкость инструмента, позволяя кромке дольше оставаться острой при сильном трении. Процесс ведут на низкой скорости, которая составляет 100-300 об/мин в зависимости от диаметра сверла.

Мастера обязательно используют мощную подачу смазочно-охлаждающей жидкости непосредственно в зону резания. Эмульсия предотвращает мгновенную закалку стали, которая делает дальнейшее продвижение инструмента невозможным.

Если требуется получить отверстие диаметром более 15 мм, сначала проходят металл тонким центровочным сверлом. Для работы с массивными плитами на объекте выбирают магнитные сверлильные станки, которые жестко фиксируют к поверхности заготовки.

Приспособление обеспечивает строгую перпендикулярность канала и исключает вибрацию, ломающую режущие кромки. Стружка нержавеющей стали получается острой и длинной, поэтому ее своевременно удаляют крючками для безопасности. Использование корончатых фрез позволяет вырезать отверстия большого диаметра за один проход с минимальным расходом энергии.

Поверхность металла после горячей прокатки имеет естественную микрошероховатость и открытую структуру пор. Такая фактура обеспечивает великолепную адгезию для специальных лаков, фторопластовых слоев и керамических напылений.

В отличие от гладкого холоднокатаного листа горячекатаный прокат не требует предварительного создания рельефа пескоструйным методом. Защитные составы глубоко проникают в микротрещины поверхности и прочно удерживаются там даже при сильном механическом трении. Это свойство используют при изготовлении направляющих для конвейерных систем и деталей скольжения в тяжелых машинах.

Перед нанесением покрытия лист проходит стадию обезжиривания и легкого химического травления для удаления следов масла. Отсутствие зеркального блеска на горячекатаной стали способствует равномерному распределению полимерных пленок без образования наплывов. Конструкции из таких листов выдерживают длительную эксплуатацию в условиях абразивного износа и воздействия агрессивной пыли.

Для стабилизации геометрии и восстановления пластичности массивные нержавеющие листы подвергают термической обработке в виде отжига. Их загружают в печи и нагревают до температуры +1050℃, после чего выдерживают при данном накале в течение нескольких часов.

Тепло равномерно проникает во всю толщу металла, вызывая перестройку кристаллической решетки и устранение зон деформационного упрочнения. Процесс полностью снимает напряжения, которые возникли под давлением валков на прокатном стане. После отжига плиты охлаждают водой или воздухом с контролируемой скоростью для сохранения аустенитной структуры.

Вторая стадия обработки — правка на многовалковых машинах в холодном или теплом состоянии. Прокат пропускают через систему роликов, которые выравнивают плоскостность листа до нормативных значений ГОСТа 19903.

Удаление напряжений гарантирует, что при последующей резке на полосы или квадраты металл не будет изгибаться дугой. Это крайне важно для изготовления деталей точного машиностроения, где допуски составляют доли миллиметра. Термически обработанный горячекатаный лист легче поддается фрезерованию и шлифовке.

Толстолистовой прокат идеально подходит для производства силовых элементов перемешивающих устройств в химической промышленности. Лопасти мешалок испытывают огромные динамические нагрузки и сопротивление вязких сред, поэтому им требуется высокая жесткость.

Горячекатаный лист толщиной 10-15 мм обеспечивает деталям нужную прочность без установки дополнительных ребер усиления. Сталь с добавлением молибдена успешно противостоит кавитационной эрозии и точечной коррозии в агрессивных растворах. Металл сохраняет свою целостность при длительном контакте с кислотами и щелочами при повышенной температуре.

Лопасти вырезают из листа методом плазменной резки, после чего кромки закругляют на фрезерных станках. Плотная структура горячего проката позволяет выполнять качественную сварку ступицы мешалки с ее крыльями. Отсутствие внутренних пустот гарантирует, что деталь не сломается от усталости металла после миллионов оборотов. После сборки изделие подвергают динамической балансировке для исключения вибраций вала.

Титан в составе сплава выполняет роль стабилизатора, который предотвращает развитие межкристаллитной коррозии в зоне термического влияния. При сварке толстого горячекатаного листа металл долго находится в критическом диапазоне температур, когда углерод может соединяться с хромом. Титан вступает в реакцию с углеродом первым, образуя тугоплавкие карбиды и оставляя хром в твердом растворе стали.

Такая процедура сохраняет защитные свойства оксидной пленки непосредственно рядом со швом. Сварное соединение плиты остается таким же прочным и химически стойким, как и основной массив проката. Наличие этого элемента также повышает жаропрочность нержавейки, что важно для листов, работающих в выхлопных системах или печах. Листы выдерживают нагрев до +800℃ без потери несущей способности и без охрупчивания структуры.

При механической обработке титан может немного усложнять процесс резания из-за образования твердых включений, но этот эффект компенсируют подбором инструмента. Сварщики отмечают стабильность дуги при работе со сталью 12Х18Н10Т и отсутствие склонности к образованию горячих трещин.

Механическая рубка на гидравлической гильотине обеспечивает высокую скорость получения прямых заготовок с чистой кромкой без теплового воздействия. Метод исключает появление зоны термического влияния и цветов побежалости на краях нержавеющей стали.

Но гильотина ограничена толщиной листа до 16-20 мм и позволяет делать только прямолинейные резы. При рубке толстых плит может возникнуть небольшой скос кромки из-за давления ножа, что требует последующей правки торцов. Этот способ выгоден для массового производства полос и прямоугольных листов.

Плазменная резка позволяет раскраивать нержавеющие плиты любой толщины по сложным криволинейным контурам. Струя плазмы мгновенно прожигает металл, обеспечивая высокую точность размеров заготовки.

Недостатком метода считают образование тонкого слоя окалины на торце и небольшое потемнение металла в зоне нагрева. После плазмы кромки требуют обязательной зачистки абразивными кругами перед началом сварочных работ. Современные установки с ЧПУ сводят ширину реза к минимуму и обеспечивают отличную повторяемость деталей.

При монтаже тяжелых металлоконструкций капли расплавленного металла могут прочно привариваться к поверхности листа рядом со швом. Удаление таких брызг механическим способом оставляет глубокие царапины, которые портят вид и могут стать очагами коррозии.

Для защиты горячекатаного проката используют специальные антипригарные спреи или пасты на основе силикона или водного раствора мела. Состав наносят на зону сварки перед началом работ, создавая тонкий разделительный слой. После завершения процесса брызги легко удаляются обычной ветошью или легким движением шпателя.

Метод особенно актуален для травленых листов, поверхность которых имеет пористую структуру. Защитные средства не содержат вредных веществ и не влияют на качество будущего сварного соединения. Применение химии сокращает время на финишную очистку конструкций в несколько раз.

Если брызги все же прикипели к стали, их аккуратно счищают шлифовальными дисками с мелким зерном. После этого поверхность в месте очистки обязательно пассивируют для восстановления оксидной пленки.

Для выявления внутренних дефектов в горячекатаных листах с большими сечениями применяют метод ультразвуковой дефектоскопии (УЗК) по всей площади изделия. В процессе производства из-за нарушений в слябе могут возникнуть несплошности — тонкие воздушные прослойки между слоями металла. Такие расслоения невозможно обнаружить визуально, но они фатально снижают прочность конструкции на разрыв.

Датчик прибора перемещают по поверхности плиты, а ультразвуковая волна отражается от любых внутренних препятствий. Если прибор фиксирует сигнал от расслоения, такой участок листа маркируют краской и вырезают из заготовки.

Контроль по классу точности 1 или 2 гарантирует полную монолитность металла для изготовления ответственных фланцев и сосудов под давлением. Проверка позволяет избежать аварий при эксплуатации оборудования в условиях высоких температур и вибраций. Наличие сертификата УЗК обязательно при закупке проката для атомной энергетики и авиации.

Метод не портит заготовку и позволяет получить точную карту внутренних дефектов. Регулярная калибровка оборудования и высокая квалификация персонала обеспечивают достоверность результатов тестов.
