Лист холоднокатаный (х/к)

Горячекатаную заготовку перед подачей на стан холодной прокатки всегда подвергают процедуре травления. Металл проходит через ванны с растворами кислот, которые полностью растворяют темную оксидную корку. После этого стальную полосу промывают водой и сушат горячим воздухом.

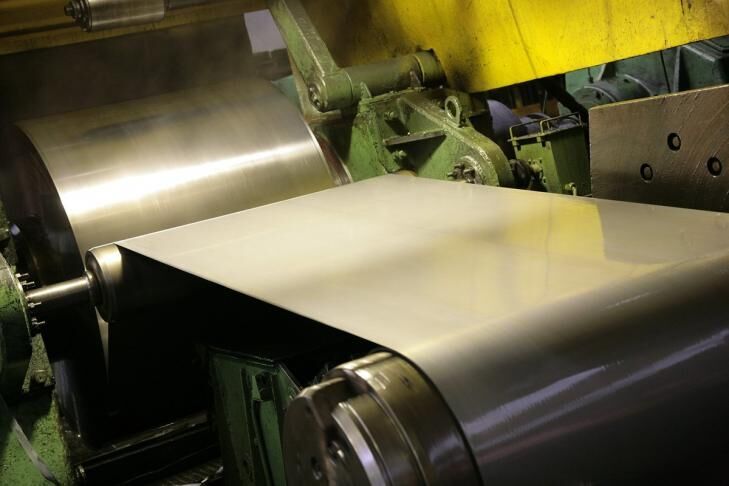

В валки стана попадает идеально чистый металл без посторонних примесей. Процесс обжатия заготовки происходит при комнатной температуре, поэтому химические реакции стали с кислородом не протекают. Отсутствие нагрева исключает повторное образование окалины на всех этапах деформации.

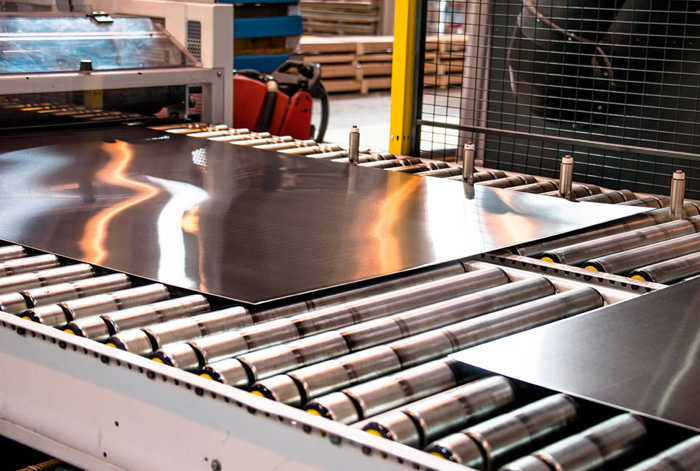

Механическое давление валков буквально полирует поверхность металла до зеркального или матового блеска. Гладкий финишный слой лишен микротрещин и неровностей, которые характерны для горячего проката. Плотная структура поверхности позволяет наносить краску или лак сразу после обезжиривания заготовок. А отсутствие твердых частиц оксидов значительно продлевает срок службы дорогостоящих штампов и режущего инструмента.

Способность стали переносить растяжение без разрывов определяют через специальные категории вытяжки. Маркировка Г указывает на возможность глубокой вытяжки, индекс ВГ обозначает весьма глубокую деформацию. Самый пластичный металл имеет пометку СВ, что позволяет использовать его для изготовления деталей сложной формы.

Выбор конкретного типа проката зависит от глубины и крутизны изгибов будущей заготовки. Для плоских крышек и простых панелей выбирают сталь категории Г, так как её цена ниже. При производстве кузовных элементов автомобилей или глубоких моек необходимы листы категорий ВГ или СВ.

Химический состав таких сплавов содержит минимальный процент углерода и вредных примесей серы. Контроль структуры металла на заводе гарантирует равномерное распределение деформации по всей площади заготовки. Листы проходят стадию рекристаллизационного отжига для получения мелкозернистой структуры стали. Подобная обработка исключает риск внезапного разрушения металла в зонах максимального напряжения под прессом.

В процессе холодной прокатки структура металла сильно уплотняется и приобретает высокую твердость из-за эффекта наклепа. Сталь становится хрупкой, поэтому её дальнейшая обработка на прессах без риска разрыва невозможна.

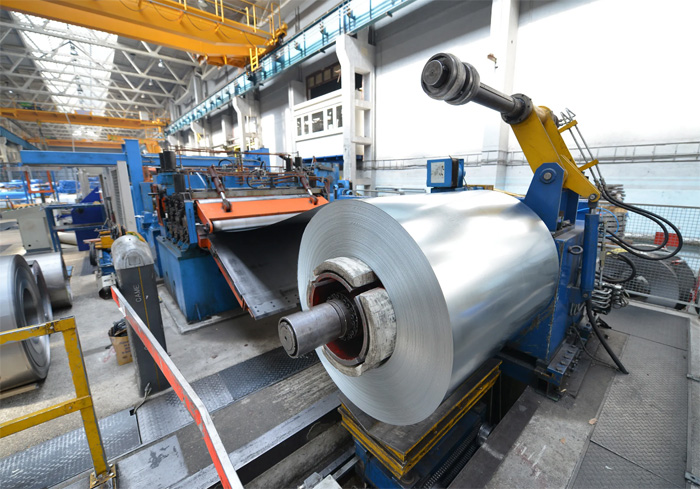

Для возвращения материалу пластичности используют термический отжиг в специальных колпаковых печах. Рулоны нагревают до +700℃ в среде защитных инертных газов для предотвращения окисления. Тепловое воздействие снимает внутренние напряжения и заставляет зерна металла перестраиваться в стабильное состояние.

После завершения цикла нагрева наступает этап медленного охлаждения, который длится несколько десятков часов. Длительный температурный график обеспечивает равномерные механические свойства по всей длине и ширине стальной полосы. Металл восстанавливает свою вязкость и становится пригодным для глубокой вытяжки и сложной гибки.

Холодная деформация позволяет получать листы с минимальными отклонениями по толщине, которые измеряют сотыми долями миллиметра. Для высокоточного проката допуски составляют всего 0.02-0.05 мм на всю площадь полотна. Подобные параметры недоступны для горячей прокатки из-за температурной усадки металла при остывании.

Прецизионные станы оснащают лазерными и рентгеновскими датчиками для мониторинга геометрии в режиме реального времени. Компьютерная система моментально меняет зазор между валками при малейшем отклонении показателей.

Стабильная толщина стали критична для работы автоматических линий штамповки с малым зазором в матрицах. Листы с высокой точностью размеров гарантируют идентичность веса и прочности всех деталей в многотысячной партии продукции. Это позволяет проектировать легкие и надежные механизмы в авиастроении и приборостроении.

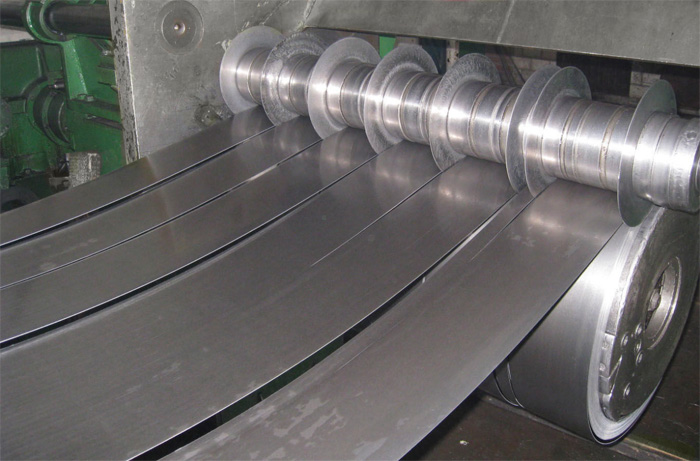

Геометрия кромок также отличается идеальной прямолинейностью, что упрощает лазерную резку и сварку встык. Отклонения по ширине полосы не превышают нескольких мм на рулон длиной 2000 м.

Чистая поверхность стали без защитного слоя моментально вступает в реакцию с влагой и кислородом воздуха. Холоднокатаный прокат не имеет окалины, которая могла бы служить временным барьером для коррозии. Даже небольшое количество конденсата вызывает появление рыжих пятен ржавчины в течение нескольких часов.

Листы требуют размещения в закрытых отапливаемых складах со стабильным уровнем влажности не выше 60%. Контакт металла с осадками приводит к глубокому повреждению структуры поверхности, которое невозможно устранить без переработки.

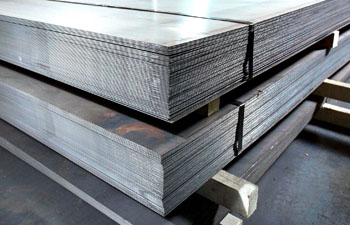

Плотная укладка листов в пачки создает капиллярный эффект, когда влага затягивается в узкие щели между заготовками. В таких зонах ржавчина распространяется очень быстро и портит сразу весь объем партии товара. Для защиты металла используют промасленную бумагу и плотную полиэтиленовую упаковку. Складские помещения оборудуют системами принудительной вентиляции для исключения выпадения росы при смене температуры. Прямой контакт металла с бетонным полом запрещен, поэтому прокат кладут на деревянные бруски.

Наклеп возникает в результате деформации кристаллической решетки стали при её сильном сжатии валками стана. Внутренние дефекты структуры блокируют движение дислокаций, поэтому твердость и предел прочности металла резко возрастают. Тонкий холоднокатаный лист становится в два раза прочнее горячекатаного аналога той же марки стали.

Это свойство позволяет использовать более тонкий металл в конструкциях без потери их надежности. Но наклеп снижает пластичность и ударную вязкость, что делает сталь склонной к хрупкому разрушению при изгибе.

Для деталей, которые должны сохранять упругость, наклеп становится полезным качеством производства. Если же металлу предстоит штамповка, эффект устраняют через процедуру термического отжига. Инженеры часто комбинируют степени обжатия и режимы нагрева для получения материала с уникальным набором свойств. Контроль твердости проводят по шкале Роквелла или Виккерса на контрольных образцах из каждой партии.

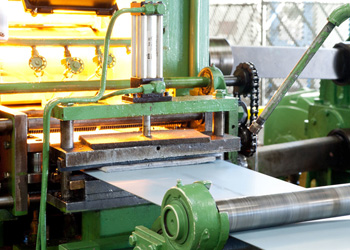

Дрессировка — легкое обжатие полосы валками с усилием не более 2% от толщины. Эта операция необходима для окончательной калибровки геометрических размеров и улучшения плоскостности листа.

После отжига металл может приобрести небольшую волнистость, которую устраняют именно на дрессировочном стане. Валки под давлением выравнивают поверхность и снимают остаточные напряжения в стали. Процесс также предотвращает появление линий текучести на деталях при последующей глубокой вытяжке.

Вторая важная цель дрессировки — придание металлу заданного микрорельефа поверхности. Использование гравированных валков позволяет создавать листы с определенной шероховатостью для лучшей адгезии краски. Матовая фактура помогает удерживать технологическую смазку в штампах, что исключает появление задиров.

Дрессированные листы имеют высокую степень чистоты и лишены дефектов типа поломки. Данная технология считается обязательным этапом производства высококачественного автолиста и жести.

Государственные нормы делят холоднокатаную продукцию на три основные группы: особо высокой отделки (I), высокой отделки (II) и повышенной отделки (III).

Группа I гарантирует отсутствие царапин, рисок и вмятин на лицевой стороне, что важно для хромирования и лакировки. Такие листы используют для производства декоративных элементов и точных приборов. Группа II допускает наличие мелких дефектов, которые не влияют на качество последующей окраски в машиностроении. Прокат III группы применяют для изготовления внутренних деталей оборудования, где эстетика не имеет решающего значения.

Контроль поверхности проводят методом визуального осмотра при ярком боковом освещении. Специалисты ОТК проверяют отсутствие плен, закатов и пузырей, которые могут снизить прочность металла.

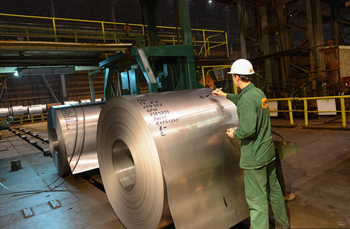

Каждая сторона листа может иметь свой класс отделки в зависимости от требований конкретного заказа. Информация о группе качества обязательно вносится в заводской паспорт и на бирку каждой пачки. Точное соблюдение этих параметров позволяет потребителям экономить на дополнительной шлифовке заготовок.

На поверхность холоднокатаного проката сразу после дрессировки наносят тонкий слой специального индустриального масла. Состав содержит ингибиторы коррозии, которые блокируют окислительные процессы на молекулярном уровне. Жировая пленка отталкивает капли воды и не позволяет кислороду контактировать с чистым железом.

Эта мера обеспечивает сохранность металла в процессе транспортировки и при краткосрочном хранении на промежуточных складах. Срок действия консервации обычно составляет от 3 до 6 месяцев в зависимости от условий окружающей среды.

Масло распределяют по полосе при помощи электростатических промасливателей для получения равномерного слоя минимальной толщины. Избыток смазки нежелателен, так как он может стекать с рулонов и загрязнять оборудование заказчика.

Перед началом покраски или сварки консервационный состав легко удаляют щелочными растворами в моечных машинах. Существуют и специальные составы, которые не требуют смывки перед точечной сваркой.

Корпуса холодильников, стиральных машин и микроволновых печей требуют идеальной гладкости и точности стыковки всех деталей. Холоднокатаная сталь обеспечивает безупречное качество поверхности, на которой порошковая краска ложится ровным слоем без изъянов.

Тонкий лист толщиной 0.6 или 0.8 мм обладает достаточной жесткостью для сохранения формы прибора в течение всего срока службы. Пластичность металла позволяет дизайнерам создавать скругленные углы и сложные выштамповки без риска появления трещин. Однородность материала гарантирует стабильное поведение заготовок на роботизированных сварочных постах.

Высокая прочность на разрыв защищает технику от вмятин при случайных механических ударах. Такая бытовая сталь не выделяет вредных веществ при нагреве и полностью соответствует нормам экологической безопасности в жилых помещениях. Малый вес листов упрощает логистику и монтаж готовой продукции для конечного потребителя. А листы с электролитическим цинкованием обеспечивают дополнительную защиту от влаги в ванных комнатах и кухнях.

Современные прокатные станы оснащают бесконтактными системами измерения параметров на базе рентгеновского или изотопного излучения. Датчики монтируют непосредственно на выходе из клетей стана, где лист движется со скоростью до 2500 м в минуту. Лучи прошивают сталь, а приемное устройство фиксирует степень поглощения энергии в зависимости от плотности материала.

Полученные данные компьютер обрабатывает мгновенно, сравнивая их с заданными эталонными значениями. Если фиксируется отклонение в несколько микрон, гидравлика стана корректирует усилие прижима валков.

Такая технология исключает человеческий фактор и гарантирует стабильность размеров по всей длине многотонного рулона. Оператор видит на мониторе график толщины и может вовремя заметить износ валков или биение подшипников. Однородность сечения важна для производства труб и деталей со строгими допусками по массе.

Сварка тонкого металла требует использования методов с минимальной зоной термического влияния для предотвращения коробления. Для листов толщиной менее 1.5 мм идеально подходит лазерная или микроплазменная сварка в среде защитных газов. Высокая концентрация энергии в узком луче позволяет расплавлять металл мгновенно без перегрева соседних участков.

Подобный подход сохраняет плоскостность заготовки и исключает появление «хлопунов» на поверхности. Точечная контактная сварка также широко применяется в автомобилестроении, так как она обеспечивает высокую прочность соединений при малых искажениях.

При использовании традиционной дуговой сварки мастера выбирают инверторы с импульсным режимом и проволоку малого диаметра. Листы плотно прижимают к массивным медным подкладкам, которые эффективно отводят лишнее тепло от зоны шва. Тщательная очистка кромок от консервационного масла перед началом работ гарантирует отсутствие пор и шлаковых включений. После остывания швы зашлифовывают до уровня основной поверхности для сохранения эстетики изделия.
