Лист холоднокатаный нержавеющий

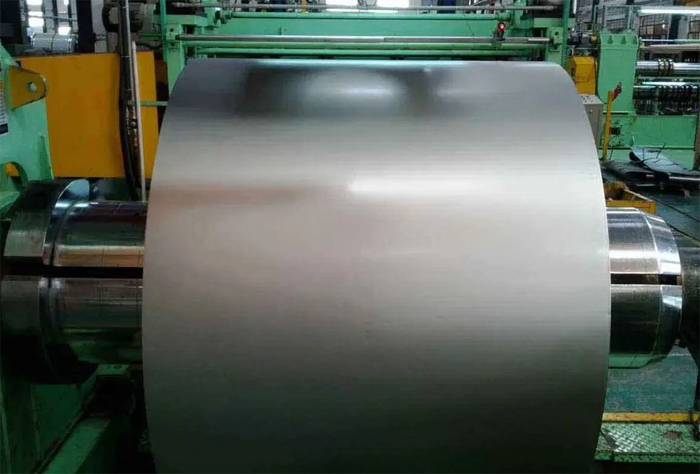

Поверхность металла после обработки валками без нагрева приобретает светлый оттенок и высокую гладкость. Горячекатаный прокат всегда имеет темную окалину и шероховатую фактуру, которую невозможно убрать без долгого травления.

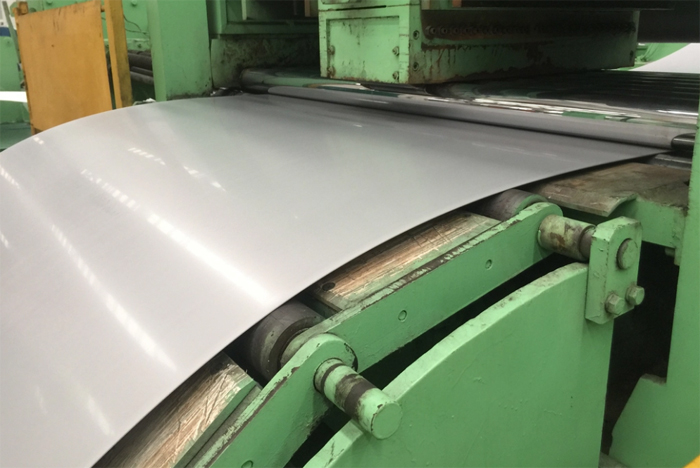

Холоднокатаный лист выглядит эстетично сразу после выхода со стана, поэтому его часто оставляют без дополнительной отделки. Металл отражает свет гораздо лучше и не имеет глубоких пор. Такая чистота структуры предотвращает накопление бытовых загрязнений и опасных бактерий в пищевых цехах. Гладкая фактура обеспечивает равномерный блеск по всей площади полотна.

Геометрические параметры изделия — еще один важный отличительный признак. Холодный метод позволяет получать листы с идеально ровными краями и минимальными отклонениями от заданной плоскости. Горячекатаные плиты часто имеют небольшую волнистость и значительные припуски по толщине.

При осмотре торца холоднокатаного листа можно заметить отсутствие слоистости и высокую плотность материала. Прокат имеет презентабельный товарный вид и не требует грубой механической зачистки перед монтажом.

Процесс калибровки металла при комнатной температуре позволяет достичь минимальных допусков, которые измеряют в микронах. Для листов толщиной 1.0 мм отклонение часто не превышает 0.05 мм по всей площади заготовки. Такая прецизионная точность имеет решающее значение при изготовлении деталей для электронного оборудования и точного машиностроения.

Когда листы используют в автоматических линиях штамповки, стабильная толщина гарантирует сохранность дорогих матриц и пуансонов. Обычный горячий прокат не может обеспечить подобные показатели из-за температурного расширения и неравномерного остывания стали.

Высокая точность параметров упрощает расчет веса конструкций и исключает перерасход дорогостоящей нержавеющей стали. Заводы контролируют толщину с помощью лазерных измерителей в режиме реального времени на выходе из прокатного стана. Если фактические цифры выходят за рамки жесткого квалитета, система автоматически корректирует зазор между валками.

Покупатели выбирают холоднокатаный материал для создания герметичных соединений, где важна плотная подгонка элементов. Стандартная линейка включает толщины от 0.3 мм до 4.0 мм с шагом в несколько десятых долей.

В ходе деформации металла без предварительного нагрева происходит изменение его внутренней кристаллической структуры. Этот эффект называют деформационным упрочнением или наклепом, он значительно повышает предел текучести и твердость нержавеющей стали.

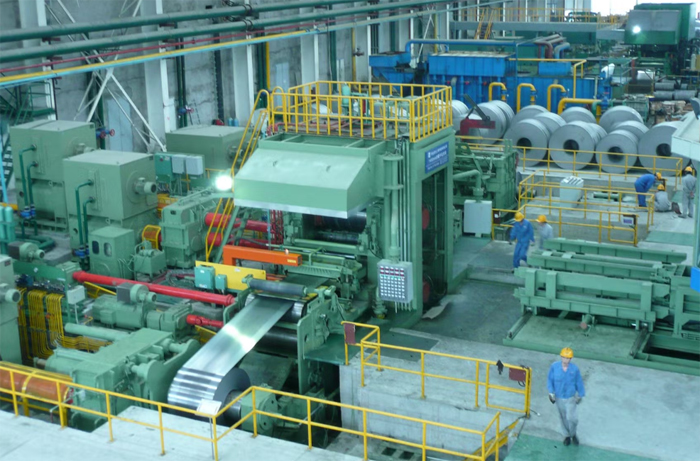

Когда валки стана сжимают стальную полосу, зерна металла вытягиваются и ориентируются вдоль направления прокатки. Внутри кристаллической решетки возникают множественные дислокации, которые препятствуют дальнейшему скольжению слоев стали. В результате тонкий лист приобретает высокую жесткость и сопротивляемость механическому износу.

Увеличение твердости позволяет использовать более тонкие листы для обшивки каркасов без потери общей прочности конструкции. Это свойство особенно ценят при производстве пружинных элементов и мембран, которые работают в условиях постоянных циклов сжатия.

Но наклеп снижает пластичность материала, что может затруднить последующую глубокую вытяжку деталей. Чтобы вернуть стали мягкость для сложной формовки, листы подвергают термическому отжигу в защитной атмосфере. Процесс восстанавливает структуру аустенита и снимает внутренние напряжения.

Холоднокатаный прокат марок AISI 304 или AISI 316 обладает отличной способностью к растяжению без разрыва волокон. Это позволяет изготавливать из плоских заготовок сложные объемные изделия типа кухонных моек или глубоких резервуаров.

Качество вытяжки напрямую зависит от степени пластичности металла, которую обеспечивают на стадии финального отжига. Листы со специальной маркировкой DDQ имеют особо мелкое зерно, которое предотвращает появление эффекта «апельсиновой корки» на поверхности после деформации. Плотная структура холоднокатаной стали гарантирует одинаковую толщину стенок изделия в углах и на дне.

При штамповке на поверхность металла наносят технологические смазки для снижения трения об инструмент. Холоднокатаная нержавейка выдерживает значительные деформации за один рабочий ход пресса. Оксидная пленка хрома на поверхности остается целостной даже при сильном растяжении, что сохраняет антикоррозийные качества детали.

Проектировщики учитывают коэффициент упрочнения стали, который возрастает по мере вытяжки. Это делает готовое изделие более жестким и устойчивым к ударам.

Для сохранения идеального блеска нержавеющей стали при раскрое на станках с ЧПУ применяют специальные полимерные пленки. Защитный слой из полиэтилена или ПВХ имеет толщину 80-100 мкм и надежно предохраняет металл от царапин и искр. Пленку наносят на лист в заводских условиях сразу после полировки или финишной прокатки.

Для работы с лазером выбирают особые типы покрытий, которые не пузырятся и не плавятся под воздействием луча. Это обеспечивает чистоту кромок и отсутствие темного нагара на лицевой стороне изделия. Лазер проходит сквозь пленку и сталь одновременно, оставляя контур детали четким и ровным.

Снимать защиту рекомендуют только после завершения сборки и монтажа металлоконструкции на объекте. Пленка также служит барьером против отпечатков пальцев и жировых пятен во время гибки на прессах. Важно проверять срок годности клеевого слоя, так как при долгом хранении под солнцем пленка может прилипнуть к металлу намертво. Специальные составы на водной основе легко удаляются без использования агрессивных растворителей.

Работа с тонкостенной нержавейкой требует высокой квалификации и применения метода аргонодуговой сварки (TIG). Низкая теплопроводность стали при малой толщине часто приводит к сквозным прожогам и сильному короблению деталей. Чтобы исключить дефекты, используют импульсный режим подачи тока, который ограничивает зону нагрева металла.

Сварочную дугу ведут на высокой скорости, обеспечивая быстрое расплавление кромок и их моментальное остывание. Тщательная подгонка стыков без зазоров является обязательным условием для получения качественного герметичного шва.

Детали при монтаже обязательно фиксируют в массивных медных или стальных кондукторах. Теплоотводящие подкладки забирают лишнюю энергию и предотвращают волнистость тонкого полотна. Использование присадочной проволоки минимального диаметра 0.8 мм позволяет получить аккуратный валик шва. После сварки зону стыка обрабатывают травильным гелем для восстановления защитных свойств оксидного слоя хрома.

Холоднокатаный нержавеющий лист марок AISI 430 или AISI 304 сочетает в себе высокую прочность и превосходные декоративные свойства. Металл не впитывает запахи и легко очищается от жировых налетов, что важно для кухонных пространств.

Специальные типы обработки поверхности типа Scotch-brite или 4N создают на листе микроскопические направленные риски. Такая фактура делает незаметными мелкие царапины и следы от рук при ежедневной эксплуатации холодильников или плит. Нержавеющая сталь сохраняет благородный серый оттенок без потускнения и коррозии в течение 20 лет.

Малый коэффициент теплового расширения ферритных марок предотвращает деформацию панелей при нагреве духовых шкафов. Листы легко поддаются гибке и вальцовке, позволяя создавать эргономичные обтекаемые формы корпусов.

Холодный прокат обладает высокой жесткостью, поэтому стенки приборов не дребезжат при работе мощных двигателей и вентиляторов. Тонкий металл 0.5 мм или 0.6 мм существенно снижает общий вес техники без ущерба для ее надежности. Для облегчения ухода поверхность стали можно покрывать специальными лаками «против отпечатков пальцев».

При формировании углов на листогибочном прессе внешние слои металла подвергаются сильному растяжению. Слишком малый радиус закругления может вызвать появление микротрещин на полированной или шлифованной поверхности.

Для нержавеющей стали рекомендуют выбирать минимальный внутренний радиус, который равен толщине самого листа. Такой подход обеспечивает плавное перераспределение внутренних напряжений и сохраняет защитную оксидную пленку хрома. Если металл прошел сильный наклеп при прокатке, радиус гиба увеличивают в 1.5 раза для предотвращения разрыва волокон.

Использование качественного инструмента с полированным ручьем матрицы исключает появление глубоких борозд на внешней стороне угла. Холодная деформация упрочняет зону сгиба, делая каркас изделия более жестким и устойчивым к нагрузкам. При гибке зеркальных листов применяют специальные эластичные прокладки, которые защищают блестящий слой от контакта с твердой сталью пуансона. После процесса геометрию угла проверяют угломером, учитывая эффект упругого пружинения нержавейки.

Высокий предел упругости нержавеющей стали после холодной прокатки позволяет создавать долговечные пружинные элементы. Для этих целей выбирают листы из сталей марок 12Х18Н10Т или AISI 301, которые прошли стадию значительного обжатия на стане. Металл приобретает высокую твердость и способность возвращаться в исходную форму после многократных циклов нагружения.

Нержавеющие пружины незаменимы в механизмах, которые работают в условиях высокой влажности или контакта с агрессивными химикатами. Материал не теряет свои упругие свойства при нагреве до +250℃, что важно для автомобильных и промышленных узлов.

Из листа вырезают заготовки методом лазерной резки, чтобы исключить тепловое разупрочнение кромок в зоне штамповки. Последующая термическая обработка (низкотемпературный отпуск) стабилизирует структуру и повышает выносливость пружин. Плоские пружины и зажимы из нержавейки служат в 3 раза дольше аналогов из черной стали из-за отсутствия подслойной коррозии. Металл обладает высокой усталостной прочностью, поэтому детали не ломаются от вибраций.

Аустенитные стали 300-й серии в исходном состоянии не притягивают магнит из-за специфической структуры кристаллической решетки. Но в процессе холодной деформации, такой как глубокая вытяжка или интенсивная гибка, происходит частичное превращение аустенита в мартенсит деформации. Эта новая фаза обладает выраженными магнитными свойствами, поэтому в местах сильного изгиба лист может начать проявлять магнетизм.

Эффект наиболее заметен на тонких листах, которые прошли многократные циклы прокатки через вальцы. Данное явление считается естественным и не свидетельствует о низком качестве стали или нарушении ее химического состава.

Магнетизм никак не снижает коррозионную стойкость нержавеющей стали и не влияет на ее механическую прочность. Если проект требует отсутствия магнитных свойств во всем объеме готовой детали, проводят финишный отжиг. Нагрев до температуры +1050℃ возвращает структуру в полностью аустенитное состояние и убирает магнитные проявления.

Процедура обязательна для компонентов высокоточной электроники и медицинских приборов, чувствительных к магнитным полям. В строительстве и мебельном производстве на этот фактор обычно не обращают внимания.

Качественная отделка поверхности нержавейки требует использования инструмента без содержания частиц обычного железа. Если применять круги, которыми ранее обрабатывали черную сталь, микрочастицы простого металла внедрятся в структуру нержавейки. Это вызовет появление рыжих пятен контактной коррозии уже через несколько дней эксплуатации изделия во влажной среде.

Для работы с холоднокатаным листом закупают специализированные абразивы на основе оксида алюминия или циркония. Зернистость материала подбирают в зависимости от требуемой степени блеска: от грубого матового до зеркального финиша.

Процесс ведут с постоянным охлаждением, чтобы не допустить перегрева тонкого листа и появления цветов побежалости. Движения шлифовальной машины должны быть равномерными и направленными вдоль длинной стороны листа для создания красивого рисунка. После завершения механической стадии поверхность обязательно очищают от абразивной пыли и обезжиривают.

Финишную обработку проводят войлочными кругами с использованием алмазных паст. Такая процедура восстанавливает защитную пленку хрома и придает металлу глубокий блеск.

Он восстанавливает пластичность стали между проходами холодной прокатки. Когда лист достигает определенной толщины, его структура становится слишком жесткой для дальнейшего обжатия без риска появления трещин. Отжиг в проходных печах вызывает рекристаллизацию металла и снятие внутренних напряжений в кристаллической решетке.

После этой процедуры нержавеющая сталь снова становится мягкой и готовой к последующему уменьшению толщины на стане. Для предотвращения окисления поверхности процесс проводят в среде водорода или азота (светлый отжиг).

Финальный отжиг определяет итоговые механические свойства продукции, такие как относительное удлинение и предел прочности. Точный контроль температуры и времени выдержки в печи гарантирует получение однородного качества по всей длине рулона. Если нарушить режим нагрева, на поверхности могут появиться пятна пережога или крупное зерно, ухудшающее вид изделия.

После выхода из печи листы быстро охлаждают для фиксации нужной структуры металла. Отжиг также способствует выравниванию химического состава сплава в зоне сварных швов, если лист изготавливают из сварной заготовки.

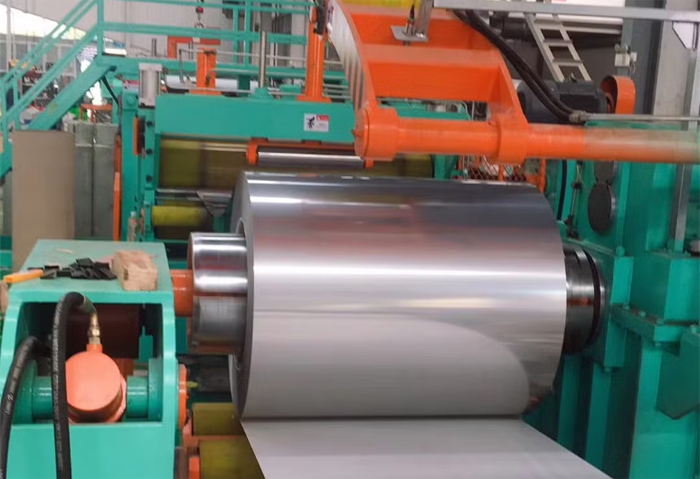

Листовой прокат поставляют с двумя типами краев: обрезной (О) и необрезной (НО). Обрезная кромка получается в результате раскроя рулона на автоматических линиях с дисковыми ножами. Такая процедура обеспечивает идеальную прямолинейность торцов и отсутствие заусенцев по всей длине листа.

Ширина заготовки в данном случае выдерживается с точностью до 1 мм, что важно для автоматизированной сварки встык. Обрезной край не имеет микротрещин и готов к дальнейшей обработке без предварительной шлифовки. Этот вид продукции выбирают для изготовления ответственных корпусов и облицовочных панелей фасадов.

Необрезная кромка сохраняет естественные неровности, которые возникают при прокатке широкой полосы на стане. Края такого металла могут иметь небольшую волнистость и отклонения по ширине в пределах нескольких сантиметров.

Листы с необрезным краем дешевле, поэтому их закупают для изготовления мелких деталей, где периметр все равно уйдет в лом. Перед использованием такие кромки обычно подрезают на гильотине прямо в производственном цехе.
