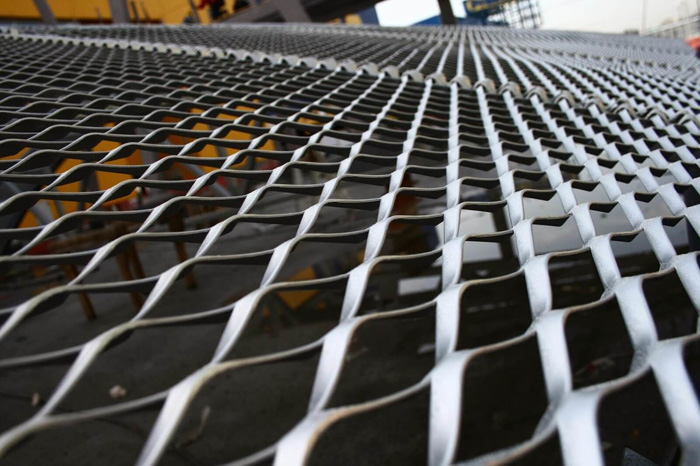

Лист просечно-вытяжной (ПВЛ)

Масса просечно-вытяжного полотна составляет лишь 20% от веса исходной стальной плиты аналогичного размера. Снижение на 80% позволяет существенно экономить средства на логистике и последующем монтаже металлоконструкций.

Несмотря на ажурный вид, лист сохраняет высокую жесткость в продольном направлении. Грани каждой ячейки работают как маленькие ребра жесткости, которые эффективно препятствуют деформации под вертикальным давлением. Проектировщики закладывают такой материал в чертежи эстакад и площадок обслуживания, чтобы уменьшить суммарный вес каркаса промышленного здания.

Плотная структура металла остается цельной по всей площади изделия без образования швов и разрывов. В процессе вытяжки зерна стали ориентируются вдоль оси нагрузки, что значительно повышает предел текучести материала.

ПВЛ не обладает парусностью на сильном ветру, потому что воздушные потоки свободно проходят сквозь открытые ромбовидные ячейки. Тонкие перемычки уверенно выдерживают вес взрослого человека и тяжелого инструмента без остаточного прогиба.

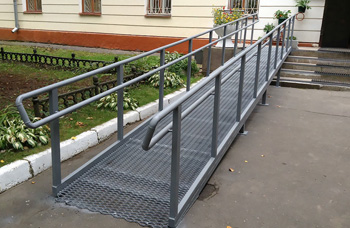

Просечно-вытяжной лист имеет сквозные отверстия, которые занимают до 70% площади всей заготовки. Грязь, дождевая вода и снег моментально проходят сквозь ячейки, не задерживаясь на поверхности пешеходной зоны. Эта особенность исключает формирование сплошной ледяной корки в зимний период, когда на обычных металлических листах образуется опасный каток.

Воздух из теплых помещений или снизу конструкции способствует быстрому таянию мелких кристаллов льда на тонких гранях металла. Поверхность площадок и лестниц всегда остается чистой и пригодной для ходьбы даже при экстремальных снегопадах.

Острые кромки просечки обеспечивают дополнительное механическое сцепление с подошвой обуви. Влага не скапливается в лужи, потому что она стекает вниз под действием силы тяжести. Плотный контакт ноги с ребром ячейки гарантирует безопасность перемещения персонала на нефтяных платформах и производственных объектах. Отсутствие скрытых зон накопления влаги предотвращает развитие точечной коррозии в узлах крепления лестничных маршей.

Цифровые индексы в обозначении продукции (например, ПВЛ 406 или ПВЛ 508) содержат ключевые сведения о технических параметрах исходного сырья.

Первая цифра указывает на номинальную толщину стальной заготовки в миллиметрах перед началом процесса обработки. Две последующие обозначают величину подачи или ширину шага просечки в мм. Например, лист ПВЛ 406 производят из горячекатаной стали толщиной 4 мм с шагом ножа 6 мм. Подобная система маркировки помогает инженерам быстро определить массу погонного метра и несущую способность конкретного типоразмера проката.

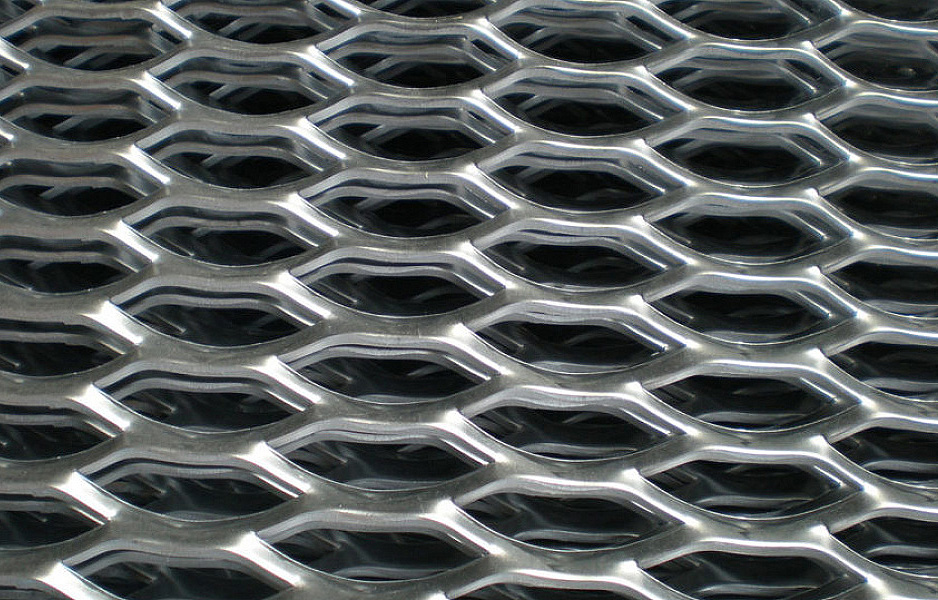

Толщина готового изделия после вытяжки всегда превышает толщину исходного листа в 2-3 раза из-за поворота перемычек. При выборе материала учитывают и размер ячейки, который зависит от геометрии режущего инструмента пресса. В паспорте качества указывают ширину и длину полотна, которые должны соответствовать нормам ГОСТ 8706-78.

Буквенные обозначения могут информировать о марке используемой стали или о наличии антикоррозийного покрытия. Правильное чтение кодов исключает ошибки при закупке металла для строительства нагруженных перекрытий.

Несущая способность просечно-вытяжного листа зависит от толщины перемычек и расстояния между опорами каркаса. Лист марки 510 при пролете в 1 м способен выдерживать распределенное давление до 600 кг на 1 кв.м. Если шаг между балками сократить до 0.5 м, допустимая нагрузка возрастает до 2.5 т.

Такие показатели позволяют использовать ПВЛ в качестве полов на складах и в производственных цехах. Металл эффективно распределяет усилия по всей площади за счет жестких связей внутри ячеистой структуры.

При расчете конструкций обязательно учитывают направление вытяжки, так как лист имеет разную прочность вдоль и поперек ячеек. Максимальную жесткость прокат демонстрирует в том случае, когда длинная диагональ ромба располагается поперек опорных балок. Упругая деформация стали под нагрузкой остается в пределах допустимых норм, поэтому поверхность не пружинит под ногами.

Использование ПВЛ из низколегированных сталей типа 09Г2С повышает надежность объектов в условиях вибрационных нагрузок. Плотная фиксация листов к каркасу исключает их смещение и дребезжание при работе промышленного оборудования.

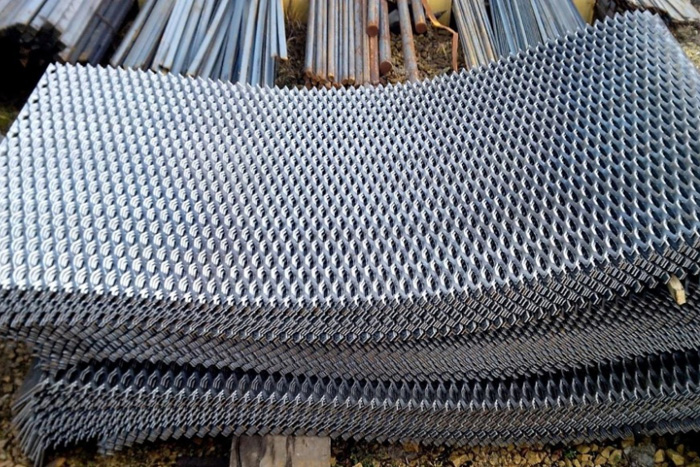

В процессе производства ПВЛ часто подвергают дополнительной операции — сплющиванию в валках прокатного стана. Исходная заготовка после пресса имеет объемную фактуру, где грани ячеек сильно выступают над плоскостью. Прокатка делает лист более плоским и уменьшает его общую высоту, что повышает устойчивость материала к деформации при сжатии.

Сплющенный ПВЛ обладает гладкой поверхностью, которая удобна для движения складских тележек и мелкого транспорта. Подобная обработка также снижает риск травмирования рук об острые заусенцы металла при ручной погрузке.

Механическое давление валков дополнительно уплотняет структуру стали и выравнивает внутренние напряжения после вытяжки. Лист приобретает улучшенную плоскостность, что важно для качественной сварки элементов ограждений. Шаг и форма ячеек при сплющивании остаются практически неизменными, но визуальный вид изделия становится более аккуратным.

Технология прокатки увеличивает площадь контакта металла с подошвой, сохраняя при этом все дренажные свойства материала. На производстве контролируют усилие обжатия, чтобы не допустить разрыва тонких перемычек в местах их пересечения.

Просечно-вытяжной лист служит отличным материалом для возведения заборов и калиток на загородных территориях. Сетчатая структура обеспечивает свободную циркуляцию воздуха и не затеняет растения, что важно для садоводов.

В отличие от профнастила такой забор не создает парусности и не деформируется при сильных порывах ветра. Прозрачность ограждения позволяет визуально расширить пространство участка и обеспечивает хороший обзор прилегающей дороги. Прокат из оцинкованной стали не требует покраски и сохраняет привлекательный вид более 20 лет.

Высокая прочность перемычек препятствует проникновению на территорию диких животных и бродячих собак. Забор из ПВЛ практически невозможно перелезть без специального инструмента, так как ячейки не имеют удобных опор для ног. Металл легко поддается сварке и резке, поэтому монтаж ограждения проходит быстро без привлечения тяжелой техники.

Для улучшения эстетики листы можно окрасить порошковой краской в любой цвет из палитры RAL. Подобное покрытие создает дополнительную защиту от влаги и придает участку современный архитектурный стиль.

Просечно-вытяжной лист эффективно работает в качестве акустического экрана при его установке на определенном расстоянии от стен. Звуковая волна проходит сквозь мелкие отверстия и разбивается о грани ячеек, теряя свою первоначальную энергию.

За полотном ПВЛ часто размещают слои минеральной ваты или другого пористого звукоизолятора для поглощения отраженных сигналов. Такая комбинированная конструкция значительно снижает уровень эха в больших спортивных залах и производственных ангарах. Металл защищает мягкую изоляцию от механических повреждений и придает интерьеру технологичный вид.

Размер и форма просечки напрямую влияют на диапазон частот, которые материал способен эффективно гасить. Мелкая ячейка лучше справляется с высокочастотными шумами, а крупные ромбы подходят для защиты от гула промышленного оборудования.

Листы ПВЛ применяют при строительстве шумозащитных экранов вдоль скоростных автомагистралей и железных дорог. Металлическая поверхность не вибрирует под воздействием звукового давления за счет высокой жесткости перемычек.

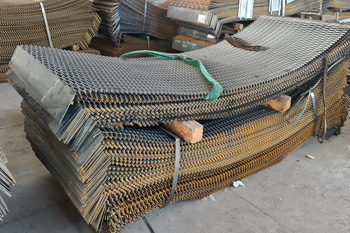

Основным сырьем для производства ПВЛ служат листы из углеродистой стали обыкновенного качества марок Ст3кп и Ст3сп. Этот материал обладает оптимальным сочетанием пластичности и прочности, что необходимо для качественной вытяжки без разрывов.

Для эксплуатации в условиях агрессивной химии или высокой влажности применяют нержавеющие стали марок AISI 304 и AISI 430. Нержавеющий ПВЛ не ржавеет при постоянном контакте с водой и находит применение в пищевой промышленности. Алюминиевые сплавы используют для выпуска легких декоративных панелей, которые не создают большой нагрузки на фасадные подсистемы.

В северных широтах востребована продукция из низколегированной стали 09Г2С, так как она не становится хрупкой при температуре -60℃. Оцинкованные листы выбирают для уличных конструкций, где важна длительная защита от атмосферных осадков. Медь и латунь применяют для изготовления эксклюзивных интерьерных решеток и элементов освещения по индивидуальным заказам.

Толщина исходного металла может варьироваться от 0.5 мм для мелких сеток до 6 мм для тяжелых напольных покрытий.

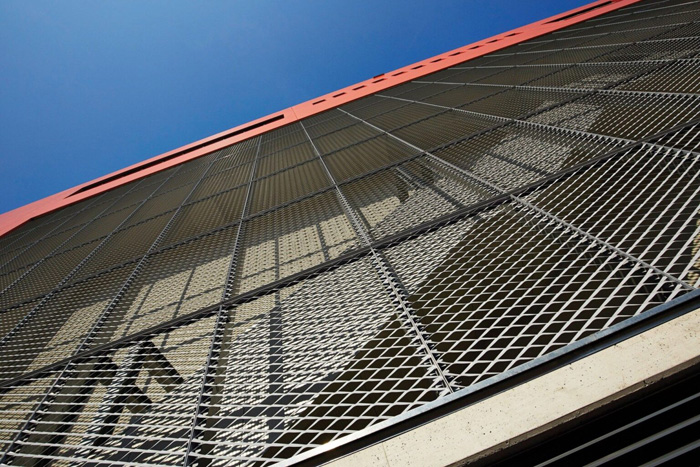

Использование просечно-вытяжных панелей в фасадных системах обеспечивает беспрепятственный отвод водяных паров от стен здания. Постоянный приток свежего воздуха сквозь ячейки предотвращает образование плесени и грибка под облицовкой.

Металл надежно защищает теплоизоляцию от перегрева солнечными лучами, создавая эффективный тепловой щит. Сетчатая структура ПВЛ позволяет реализовывать сложные световые сценарии с использованием внутренней подсветки фасада. Здание приобретает современный объемный вид, который меняется в зависимости от угла зрения и времени суток.

Малый вес листов упрощает проектирование несущего каркаса фасада и снижает общую стоимость строительных работ. Алюминиевые и стальные панели выдерживают сильное ветровое давление без деформации за счет своей прозрачности для воздушных потоков. Текстура просечки скрывает мелкие неровности стен и технические коммуникации на поверхности объекта.

Порошковое окрашивание защищает облицовку от выцветания на солнце и воздействия городского смога в течение 15 лет. ПВЛ не горит и не выделяет токсичных газов, что соответствует самым строгим нормам пожарной безопасности высотных зданий.

Соединение листов ПВЛ в единую конструкцию выполняют методами электродуговой или контактной точечной сварки. Малярную или защитную очистку кромок проводят заранее для обеспечения качественного провара металла.

Важно направлять сварочную дугу на места пересечения перемычек, так как в этих узлах сталь имеет максимальную толщину. Тонкие ребра ячеек могут легко прогореть при избыточном токе, поэтому настройку аппарата проводят на пробных обрезках. Для работы со сталью Ст3 выбирают стандартные электроды типа Э46 диаметром 2-3 мм.

При стыковке листов внахлест обеспечивают перекрытие шириной не менее одной ячейки для сохранения жесткости шва. Сплошной шов вдоль всей кромки применяют редко, так как это может вызвать сильные термические поформовки ажурного полотна. Прерывистые прихватки с шагом 15-200 мм гарантируют надежную фиксацию без деформации изделия.

В местах примыкания к опорным уголкам сварку ведут со стороны нижней грани перемычек для эстетики лицевой стороны. После завершения работ места соединений зачищают от шлака и покрывают антикоррозийным грунтом.

В аграрном секторе просечно-вытяжной лист используют для строительства вольеров, загонов для скота и сушильных камер для зерна. Гладкие кромки сплющенного ПВЛ не травмируют животных, а открытая структура обеспечивает отличную вентиляцию помещений.

Уборка навоза и грязи в таких хозяйствах проходит быстрее, так как отходы свободно проваливаются сквозь сетчатый пол. Стальные листы выдерживают постоянный контакт с органическими кислотами и влагой при условии качественной оцинковки. Металл не впитывает запахи и легко дезинфицируется при помощи горячего пара или химических растворов.

При хранении урожая ПВЛ служит надежной преградой для грызунов, не препятствуя при этом естественному охлаждению продукции. Мелкие ячейки используют для изготовления сит и решет в зерноочистительных машинах. Высокая износостойкость стали гарантирует долгий срок службы оборудования при постоянном трении абразивных частиц. Легкость материала позволяет строить мобильные ограждения, которые можно быстро перебазировать или перестроить.

Для раскроя ПВЛ в размер применяют гильотинные ножницы, болгарки с абразивными дисками или станки плазменной резки. Использование гильотины обеспечивает высокую скорость и ровный край, но требует точного позиционирования листа для исключения перекоса ячеек.

При работе ручным инструментом разметку наносят ярким маркером по вершинам ромбов для соблюдения геометрии детали. Важно выполнять рез перпендикулярно направлению вытяжки, чтобы сохранить прочность крайних перемычек. Лазерный метод позволяет вырезать сложные фигурные элементы с идеальной точностью без термической деформации тонкого металла.

При механической резке на краях неизбежно образуются заусенцы, которые необходимо удалять шлифовальной машиной. Тщательная обработка кромок предотвращает порезы рук и обеспечивает плотное прилегание листов к рамкам из уголка. Если заготовка имеет большую толщину, используют мощные рычажные ножницы.

На производстве раскрой проводят по заранее подготовленным картам для минимизации количества неиспользуемых обрезков. Острые торцы просечки после нарезки в размер часто закрывают декоративным П-образным профилем.
