Лист просечно-вытяжной (ПВЛ) нержавеющий

Прозрачность просечного полотна зависит от геометрических параметров ячейки и величины подачи ножа при производстве. В среднем такие листы пропускают 60-80% светового потока или воздушных масс. Это свойство позволяет использовать материал для создания защитных экранов на радиаторы отопления и вентиляционные шахты.

Сетчатая структура не создает глухую преграду, но надежно закрывает внутренние узлы оборудования от посторонних глаз и механических повреждений. Свет проходит сквозь прорези под определенным углом, поэтому дизайнеры часто применяют ПВЛ для изготовления интерьерных перегородок с эффектом зонирования.

Нержавеющая сталь марок AISI 304 или AISI 430 сохраняет блеск граней, что усиливает отражение лучей внутри помещения. Если увеличивать шаг просечки, прозрачность конструкции возрастает, но при этом снижается ее общая жесткость.

Инженеры рассчитывают пропускную способность листа для систем промышленной вентиляции, чтобы исключить избыточное сопротивление потоку воздуха. ПВЛ обеспечивает естественное освещение в подвальных помещениях, когда его монтируют в качестве смотровых люков или решеток на окнах. Способность пропускать осадки делает такие листы идеальным решением для уличных площадок обслуживания.

Специфическая объемная фактура просечного листа обладает уникальными противоскользящими свойствами в любом направлении движения. Острые грани вытянутых ячеек обеспечивают надежное сцепление подошвы обуви с поверхностью даже при наличии масляной пленки или воды.

В зимний период сквозные отверстия препятствуют накоплению снега и образованию сплошной ледяной корки на ступенях. Грязь и мелкие камни просто проваливаются сквозь сетку, поэтому лестница всегда остается чистой и безопасной для персонала. Нержавеющая сталь не боится воздействия дорожных реагентов и соли, которые быстро разрушают обычные стальные или деревянные настилы.

Малый вес просечных ступеней снижает нагрузку на несущие косоуры и фундамент строительного объекта. При этом жесткость объемного металла позволяет выдерживать вес взрослого человека без заметного прогиба.

Для изготовления лестниц выбирают листы с толщиной перемычки 3-5 мм в зависимости от ширины пролета. ПВЛ легко поддается сварке к боковым пластинам, что упрощает сборку готовых маршей прямо на монтажной площадке.

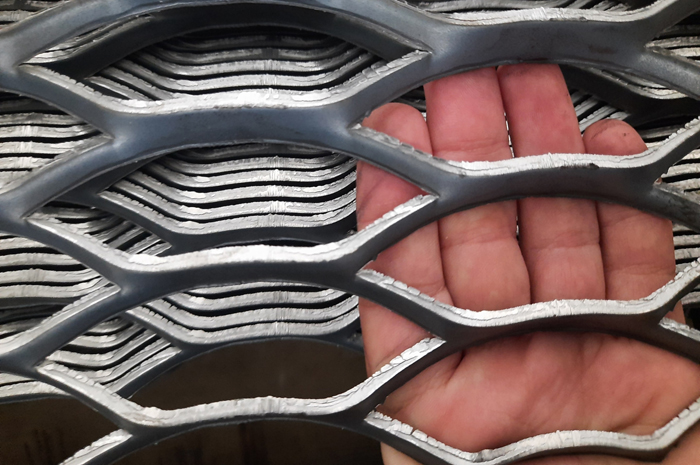

Прочностные характеристики просечного полотна напрямую зависят от параметров стального листа, который подают в станок. Когда нож прорезает заготовку толщиной 4-6 мм, образуются массивные перемычки с высоким моментом сопротивления изгибу. После вытяжки металл приобретает пространственную форму, которая работает как система множественных ребер жесткости.

Чем толще исходный прокат, тем большие статические и динамические нагрузки выдерживает готовый настил. Плотная структура нержавеющей стали обеспечивает стабильность ячеек при точечном давлении от ножек оборудования или колес тележек.

Важно учитывать, что процесс вытяжки увеличивает габаритную высоту профиля в несколько раз по сравнению с толщиной листа. Например, из заготовки 2 мм получают объемную конструкцию высотой около 10 мм. Этот эффект позволяет экономить металл, достигая требуемой жесткости при меньшем расходе нержавейки на квадратный метр.

Специалисты подбирают марку стали с учетом ее предела текучести, чтобы исключить разрывы перемычек в момент деформации на прессе. Тонкие листы 0.8 мм или 1.2 мм выбирают для декоративных нужд, а массивные плиты идут на строительство промышленных эстакад.

Технология производства просечно-вытяжного металла полностью исключает появление отходов в виде вырубки или стружки. При перфорации до 40% дорогостоящей нержавеющей стали уходит в лом, что значительно увеличивает себестоимость готовой панели.

В процессе изготовления ПВЛ стальной лист просто растягивают после нанесения надрезов, поэтому площадь готового полотна превышает размер исходной заготовки. Покупатель платит только за полезный объем металла, который перешел в сетчатую структуру без потерь. Это делает ПВЛ самым бюджетным вариантом прозрачного металлического покрытия для больших площадей.

Нержавеющий просечный лист весит на 50% меньше сплошного аналога при сохранении сопоставимой несущей способности. Это свойство позволяет снижать затраты на логистику и упрощает монтаж конструкций на большой высоте. Для фиксации легких панелей требуется менее массивный каркас, что дает дополнительную экономию на швеллерах и уголках. Кроме того, ПВЛ не требует сложной финишной обработки кромок отверстий, так как технология гарантирует отсутствие острых заусенцев на обратной стороне.

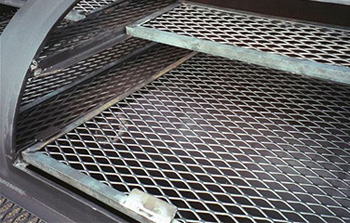

Для фиксации сетчатого полотна в каркасе используют аргонодуговую сварку (TIG) или полуавтоматический метод (MIG/MAG). Перед началом работ кромки ПВЛ и поверхность уголка тщательно очищают от загрязнений и обезжиривают. Соединение ведут точечными прихватками с шагом от 100 до 200 мм для предотвращения температурного коробления тонкого металла. Сварочную дугу направляют на массивную перемычку ячейки, чтобы исключить прожог стали. Использование присадочной проволоки с высоким содержанием никеля гарантирует прочность шва и его устойчивость к коррозии в зоне термического влияния.

После завершения сварки места стыков обрабатывают травильной пастой для удаления цветов побежалости и восстановления защитной оксидной пленки. Если конструкция имеет большие габариты, сварку выполняют в шахматном порядке — от центра к краям заготовки. Такой подход минимизирует внутренние напряжения и сохраняет плоскостность всей панели.

ПВЛ можно крепить и с помощью прижимных планок на болтах, если проект требует создания разборного узла. Но сварное соединение обеспечивает максимальную монолитность и исключает дребезжание сетки при вибрациях.

Сетчатая структура нержавеющего листа обеспечивает постоянную циркуляцию воздуха вокруг горячих агрегатов и электродвигателей. Сквозные ячейки создают условия для эффективной естественной или принудительной конвекции, что предотвращает накопление тепловой энергии внутри защитных кожухов.

В отличие от сплошных панелей ПВЛ не задерживает горячие газы, поэтому температура в рабочей зоне остается в пределах нормы. Это важно для компрессорных станций, генераторов и трансформаторных подстанций. Использование нержавейки гарантирует сохранение чистоты вентиляционных каналов, так как на гладком металле не задерживается пыль.

При проектировании защитных ограждений учитывают форму ячеек, которая может направлять потоки воздуха в нужную сторону. Объемные перемычки работают как мелкие диффузоры, равномерно распределяя давление по всей площади экрана. ПВЛ выдерживает длительный нагрев до +400℃ без деформации и потери механической прочности, что важно для химических производств. Материал не поддерживает горение и препятствует распространению искр при возникновении аварийных ситуаций.

Нержавеющий ПВЛ часто применяют в качестве первой ступени очистки в системах водозабора и очистных сооружениях. Жесткая структура листа позволяет задерживать крупные фракции мусора, ветки и камни, защищая насосное оборудование от поломок.

В отличие от гибких сеток просечное полотно не растягивается под напором воды и сохраняет точный размер фильтрующих отверстий. Гладкая поверхность нержавеющей стали препятствует налипанию органических остатков и облегчает процесс автоматической очистки решеток скребками.

В химической промышленности из ПВЛ изготавливают корзины для центрифуг и лотки для сушки гранулированных продуктов. Ромбовидные ячейки обеспечивают быстрый отвод влаги и равномерный обдув материала со всех сторон. Для мелкодисперсных сред используют листы с минимальной подачей ножа, которые имеют размер прорези около 1 мм. Металл со стенкой 1.5 мм обладает достаточной вязкостью для выдерживания циклов вибрации без появления усталостных трещин.

В процессе просечки и одновременной вытяжки на краях металла могут образовываться микроскопические острые кромки. Для получения безопасного изделия листы прокатывают через выравнивающие вальцы.

В процессе калибровки валки под большим давлением сглаживают поверхность перемычек, делая их более плоскими и ровными. Такая обработка исключает риск повреждения рук рабочих при монтаже и предотвращает зацепы одежды в общественных местах. Гладкий ПВЛ после вальцовки часто называют сплющенным, так как его габаритная высота уменьшается при сохранении сетчатой структуры.

Второй стадией отделки может быть электрохимическое полирование или травление в кислотных ваннах. Химический состав удаляет мельчайшие задиры металла на молекулярном уровне и придает граням ромбов зеркальный блеск. Такая процедура особенно важна для медицинского и пищевого оборудования, где важна абсолютная гладкость для легкой стерилизации.

После обработки листы тщательно промывают водой под высоким давлением и высушивают при температуре +100℃. Процесс удаления заусенцев также восстанавливает антикоррозийные свойства нержавейки в местах механического воздействия.

При монтаже ПВЛ на несущие балки необходимо учитывать направление длинной диагонали ромбовидных ячеек. Максимальную жесткость на изгиб лист демонстрирует вдоль линии просечки, поэтому его располагают так, чтобы ячейки шли перпендикулярно опорам. Если уложить материал неправильно, под весом нагрузки перемычки могут начать разгибаться, что приведет к провисанию полотна.

Перед началом работ на металл наносят разметку, которая помогает рабочим соблюдать проектное положение каждого элемента. Инженеры всегда указывают сторону укладки в чертежах КМД для обеспечения расчетной безопасности конструкции.

Для создания противоскользящего эффекта важно положение «козырька» ячейки относительно вектора движения людей. Поверхность ПВЛ имеет направленный рельеф, который лучше всего работает на сцепление, когда выступы направлены против хода движения.

При сборке длинных площадок обслуживания все листы должны иметь одинаковую ориентацию для исключения перепадов фактуры на стыках. Стык панелей всегда располагают строго на середине полки несущего швеллера или двутавра. Фиксацию проводят с помощью сварки или специальных зажимных скоб, которые охватывают перемычки сетки.

Гигиенические свойства нержавеющей стали делают просечно-вытяжной лист незаменимым для обустройства зон переработки сырья. Поверхность металла не имеет скрытых полостей и переплетений, характерных для тканых сеток. Это исключает застаивание органических отходов и предотвращает рост колоний бактерий внутри конструкций. ПВЛ используют для изготовления смотровых площадок, поддонов для стерилизации банок и ограждений конвейерных линий.

Металл легко выдерживает ежедневную обработку горячим паром и концентрированными дезинфицирующими растворами без потери внешнего вида. Сетчатая структура листов обеспечивает быстрый сток жидкостей и моющих средств в дренажные каналы после завершения смены. В холодильных камерах ПВЛ способствует равномерному распределению холодного воздуха, что ускоряет процесс заморозки продуктов.

Прокат обладает высокой устойчивостью к истиранию, не впитывает запахи и не вступает в реакции с пищевыми кислотами или солью. Каждое изделие сопровождается сертификатом, подтверждающим безопасность контакта с продуктами питания.

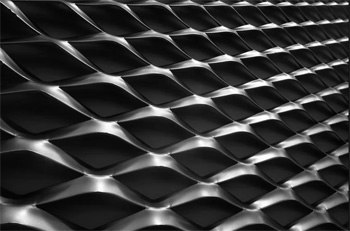

Геометрия отверстия в просечном листе описывается двумя основными величинами: длиной и шириной окна. Длина ячейки (L) соответствует размеру прореза, который делает нож станка за один ход. Ширина окна (B) образуется в процессе вытяжки металла и зависит от степени растяжения заготовки. В характеристиках также указывают ширину перемычки (S), которая определяет количество оставшегося металла между прорезями.

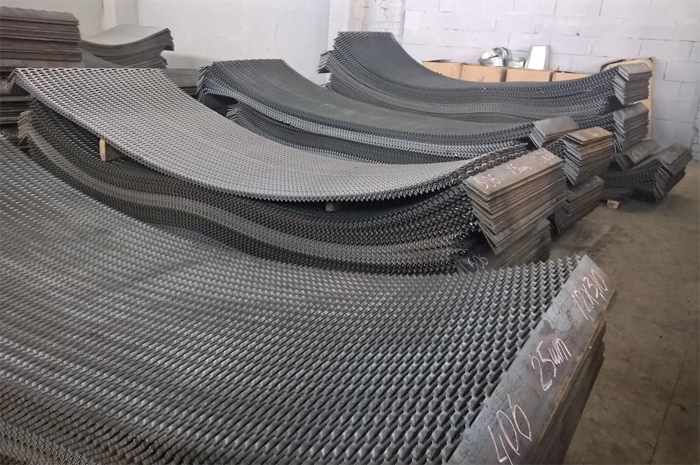

Все эти параметры фиксируют в мм и прописывают в маркировке изделия, например ПВЛ 406. Знание этих цифр помогает точно рассчитать прозрачность полотна и его несущую способность под конкретной нагрузкой.

Дополнительно контролируют шаг просечки, который определяет частоту расположения рядов ячеек по длине листа. Сочетание большой длины ячейки и малой толщины перемычки делает лист легким, но податливым к деформации. Для ответственных настилов выбирают модели с компактными ромбами, где перемычки расположены густо.

Для подбора оптимального типоразмера под расчетный вес оборудования инженеры используют справочные таблицы ГОСТ 8706. Точная настройка оборудования на заводе гарантирует повторяемость размеров ячеек во всей партии товара.

Для получения заготовок точного размера используют гильотинные ножницы с острыми ножами и надежным прижимом. Механическая рубка позволяет быстро отрезать фрагменты листа по прямой линии без нагрева металла. Важно располагать линию реза параллельно рядам ячеек для исключения появления острых «иголок» на торцах.

Если требуется криволинейный контур, применяют плазменную или лазерную резку на станках с ЧПУ. Лазер обеспечивает идеальную чистоту кромки и не требует последующей шлифовки, что важно для декоративных изделий. Высокая скорость процесса минимизирует зону термического влияния на нержавеющую сталь.

При использовании угловой шлифовальной машины в бытовых условиях лист жестко фиксируют к ровной поверхности. Резку ведут тонким диском по нержавейке, стараясь не допускать сильного нажима, который может смять объемный рельеф. После операции края обязательно обрабатывают напильником или лепестковым диском для удаления заусенцев. Если ПВЛ имеет большую толщину перемычек, то резку выполняют в несколько проходов.

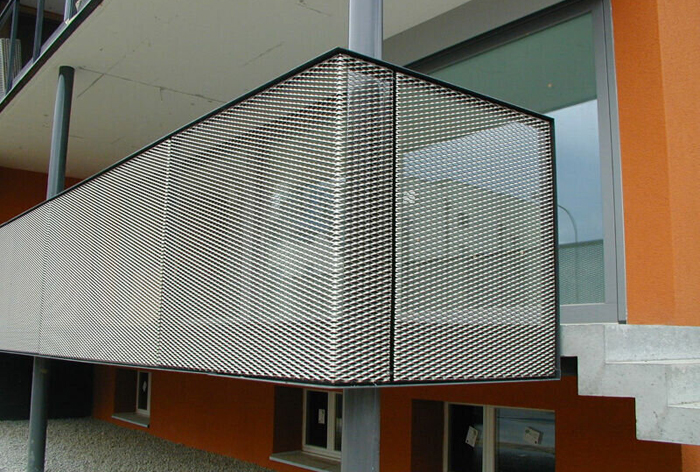

Использование нержавеющего просечного листа в облицовке зданий позволяет создавать динамичные и «дышащие» поверхности. Объемная структура металла создает глубокие тени, которые меняют облик фасада в зависимости от положения солнца в течение дня.

ПВЛ работает как эффективная солнцезащитная решетка, снижая нагрев стен и затраты на кондиционирование внутренних помещений. При этом сетчатое полотно не блокирует вид из окон полностью, сохраняя визуальную связь с улицей. Листы с зеркальной полировкой отражают небо и городскую среду, придавая объекту современный технологичный вид.

Прочность нержавеющей стали позволяет монтировать панели большой площади с минимальным количеством промежуточных креплений. Металл не боится коррозии от смога и осадков, поэтому фасад не требует ежегодной очистки и покраски. Открытая структура ячеек исключает накопление влаги и плесени под облицовкой, обеспечивая долговечность утеплителя. ПВЛ легко гнется по радиусу, что позволяет оформлять скругленные углы и колонны без использования сложных доборов.
