Лист рифленый

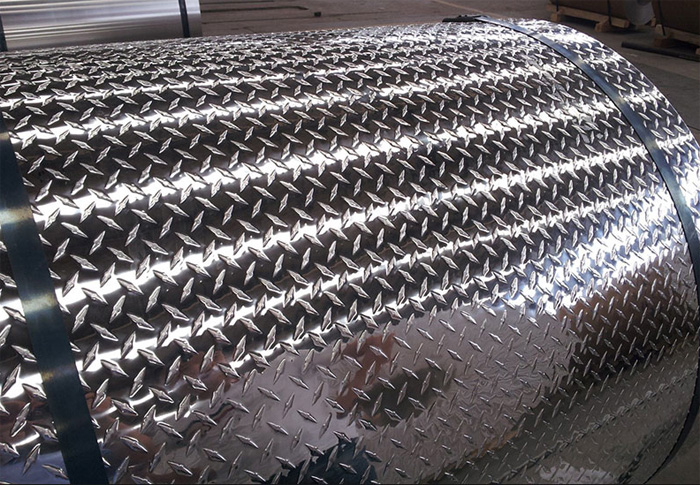

Рифление типа ромб подразумевает наличие на поверхности листа пересекающихся диагональных выступов, которые образуют сетку из ромбических ячеек. Такая структура обеспечивает максимальную жесткость полотна и создает отличное сцепление с подошвой обуви в любом направлении движения.

Плотное расположение рифов делает такой прокат идеальным для обустройства переходов на открытых эстакадах и нефтяных платформах. Когда на металл попадает густая смазка или нефть, острые грани ромбов помогают сохранять устойчивость. Стандартные размеры диагоналей выступов обычно составляют 25×60 мм или 30×70 мм в зависимости от производственных настроек стана.

Чечевичное рифление состоит из одиночных овальных выступов, которые располагают на плоскости под определенным углом друг к другу. Эти элементы внешне напоминают зерна растения, что и дало название этому виду проката.

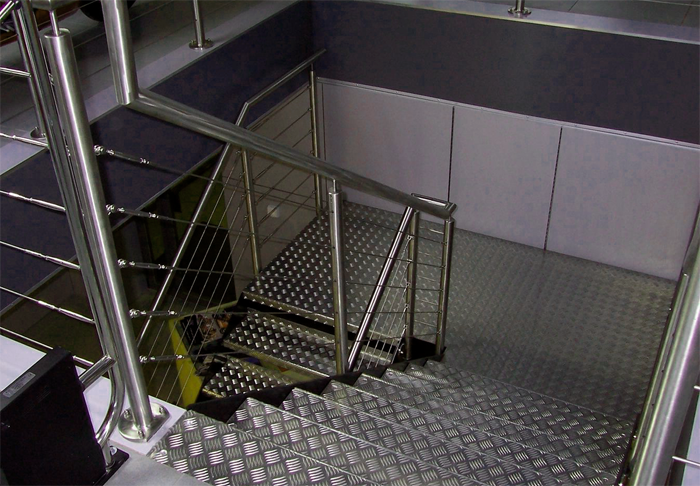

Листы с чечевицей легче очищать от производственного мусора и пыли, потому что между рифами отсутствуют замкнутые зоны накопления грязи. Подобный рисунок чаще выбирают для лестничных маршей внутри жилых и общественных зданий, так как он выглядит более аккуратно. Высота любого рифа должна составлять не менее 0.5 мм от плоскости основания листа.

Толщину этого вида проката определяют исключительно по параметрам плоского основания без учета высоты выступающих элементов. В технической документации и счетах указывают номинальный размер стальной заготовки, который варьируется в диапазоне от 3 до 12 мм.

Измерение проводят при помощи штангенциркуля или микрометра на гладких участках кромки листа, где отсутствует рисунок. Если замерять толщину по вершинам рифов, полученное значение будет на 0.5–2 мм больше реального сечения металла. Подобный метод измерения гарантирует точность инженерных расчетов при определении несущей способности каркаса.

Высота самих рифов регламентируется ГОСТом 8568-77 и должна составлять от 10% до 30% от толщины базового листа. Например, для заготовки толщиной 4 мм высота чечевичного зерна составит около 0.8 или 1.2 мм. Плотная структура стали в основании обеспечивает надежность пола при воздействии больших статических нагрузок. Общая толщина изделия вместе с рисунком имеет значение только при расчете зазоров в монтажных узлах и при подгонке стыков.

При закупке партии проката обязательно проверяют допуски на отклонения, которые не должны превышать установленные нормы.

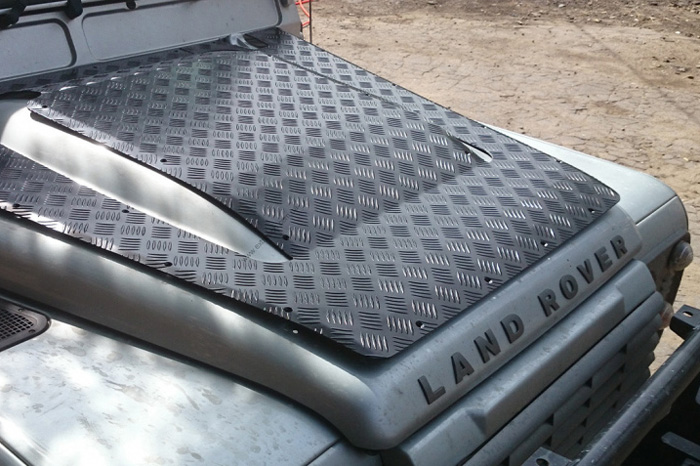

Алюминиевый прокат с рисунком квинтет или дуэт обладает малым удельным весом и высокой коррозионной стойкостью. Масса такого листа втрое меньше стального аналога, что позволяет существенно снижать нагрузку на ходовую часть автомобилей и судов. Из алюминия изготавливают полы в автобусах, фургонах и обшивку катеров, потому что металл не ржавеет при постоянном контакте с водой и дорожными реагентами.

Поверхность алюминия не требует обязательной покраски, так как самостоятельно образует защитную оксидную пленку. Эстетичный блеск материала сохраняется на протяжении многих лет активной эксплуатации транспортного средства.

Пластичность алюминиевых сплавов облегчает процесс гибки и подгонки листов под сложную геометрию кузова или палубы. Материал легко поддается резке и сверлению, что сокращает время монтажных работ в цехе. Рифленая фактура предотвращает скольжение грузов и пассажиров, обеспечивая безопасность во время движения. Плотная структура металла выдерживает значительные вибрации без образования усталостных трещин. Алюминий обладает хорошей теплопроводностью, поэтому поверхности быстро высыхают после влажной уборки.

Несущая способность покрытия зависит от толщины стального основания и шага опорных балок под листом. Прокат толщиной 6 мм при расстоянии между лагами 600 мм способен уверенно выдерживать давление до 500 кг на 1 кв.м. Если использовать массивные листы 10 или 12 мм, то допустимая нагрузка возрастает до нескольких тонн, что позволяет перемещать по полу тяжелую технику.

Инженеры при проектировании учитывают не только статический вес оборудования, но и динамические удары при падении предметов. Плотная связь металла с каркасом при помощи сварки превращает настил в жесткую диафрагму, которая повышает устойчивость всего здания.

Рифы на поверхности распределяют точечное давление на большую площадь, предотвращая локальное смятие стали. Для зон с интенсивным движением погрузчиков выбирают листы с ромбическим рисунком, так как они лучше сопротивляются истиранию. Прогиб листа под максимальной нагрузкой не должен превышать установленные строительные нормы для сохранения плоскостности пола.

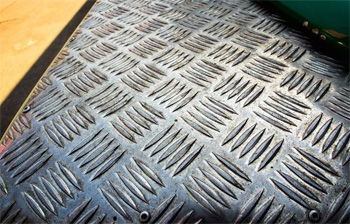

Износостойкость горячекатаной стали обеспечивает сохранение высоты рифов в течение 15 лет эксплуатации. Правильный подбор сечения металла исключает вибрации и шум при работе промышленного оборудования.

Для раскроя листов с выпуклым рисунком применяют плазменную или лазерную резку, а также гильотинные ножницы. Плазменный метод считается наиболее практичным для толстого металла от 6 до 12 мм, так как поток ионизированного газа легко проходит через перепады высоты профиля. Скорость процесса остается высокой, а качество кромки позволяет обходиться без долгой финишной шлифовки.

Лазерный станок обеспечивает идеальную точность контура до 0.1 мм на тонких листах, но требует точной настройки датчика высоты головки. Выступы на поверхности могут сбивать фокус луча, поэтому часто используют специальные программы компенсации рельефа.

Гильотина обеспечивает самый дешевый способ получения прямоугольных заготовок при массовом производстве ступеней или панелей. Важно следить за остротой ножей, чтобы исключить смятие рифов на границе реза и образование заусенцев.

При работе ручным инструментом, например, болгаркой, разметку наносят по гладкой стороне листа для соблюдения ровной линии. Тщательная фиксация заготовки на рабочем столе предотвращает вибрации и сколы абразивного диска. После завершения раскроя торцы металла обязательно защищают от коррозии грунтом или краской.

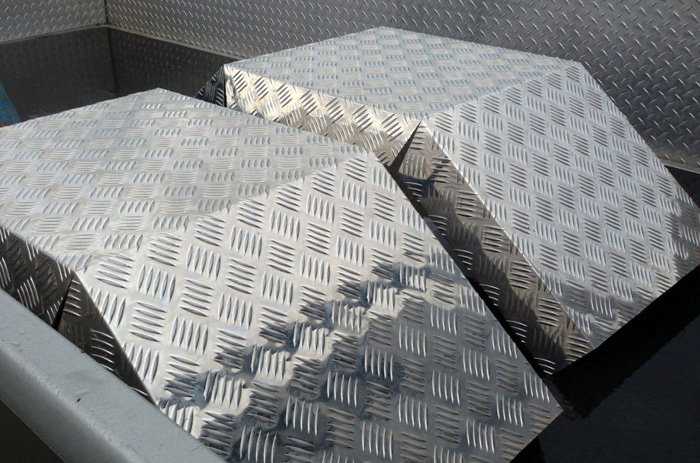

Гибка рифленого проката возможна, но процесс имеет свои технологические особенности из-за неоднородности сечения металла. Выступы на поверхности создают локальные зоны повышенной жесткости, которые могут привести к неравномерному углу гиба. Мастера располагают лист таким образом, чтобы линия сгиба проходила между рядами рифов или перпендикулярно им.

Использование полиуретановых накладок на матрицу станка защищает рисунок от сплющивания и повреждения в процессе деформации. Минимальный радиус изгиба для стальных листов должен составлять не менее 1.5 толщины основания для исключения трещин.

При формовке ступеней из алюминиевого рифленого листа учитывают направление проката волокон металла. Гиб вдоль рифов может вызвать разрыв перемычек, поэтому заготовки ориентируют поперек рабочих валков пресса. Плотная структура горячекатаной стали Ст3 хорошо переносит холодную деформацию без предварительного нагрева. После завершения операции проверяют отсутствие надрывов на внешней стороне угла, где растяжение металла максимально.

Стальные листы без покрытия подвергаются быстрой атмосферной коррозии, поэтому требуют обязательной антикоррозийной обработки. Самым надежным методом считается горячее цинкование, когда изделие погружают в ванну с расплавленным цинком при +450℃. Слой металла проникает во все углубления между рифами и создает герметичный барьер для влаги и кислорода.

Оцинкованный рифленый лист служит 20 лет и более без появления рыжих пятен даже в условиях высокой влажности. Поверхность приобретает характерный матовый оттенок и становится устойчивой к агрессивным дорожным солям.

Второй по популярности способ защиты — порошковое окрашивание, которое создает на металле прочную полимерную пленку. Электростатическое напыление гарантирует полное закрытие всех граней выступов, куда обычная кисть может не достать. Запекание в печи при +200℃ превращает порошок в твердый панцирь с высокой адгезией к стали.

Применение листов с рисунком чечевица или квинтет в автобусах и трамваях обусловлено требованиями безопасности пассажиров. В дождливую погоду или при заносе снега на обуви гладкий пол становится крайне скользким, что приводит к травмам при резком торможении. Рифленая поверхность создает надежный механический зацеп, который удерживает ногу человека в стабильном положении.

Острые кромки рифов прорезают пленку воды и грязи, обеспечивая прямой контакт с подошвой. Подобная отделка пола — обязательный стандарт для всех видов городского и пригородного транспорта.

Высокая износостойкость металла позволяет покрытию выдерживать огромные пассажиропотоки без потери функциональности. В отличие от резиновых ковриков стальной или алюминиевый настил не рвется и не протирается до дыр в течение многих лет. Листы легко поддаются санитарной обработке дезинфицирующими растворами, так как грязь не въедается в структуру металла. А плотное прилегание заготовок к раме кузова исключает дребезжание и лишний шум во время движения.

Дизайнеры активно применяют рифленые листы для создания интерьеров в стилях лофт, индастриал и хай-тек. Фактурная поверхность металла отлично сочетается с бетоном, кирпичной кладкой и открытыми инженерными коммуникациями. Из тонкого нержавеющего или алюминиевого проката изготавливают декоративные стеновые панели, барные стойки и элементы мебели.

Рисунок на металле создает интересную игру света и тени, которая меняется в зависимости от угла освещения помещения. Окрашивание листов в яркие цвета или покрытие прозрачным лаком позволяет вписать индустриальный материал в уютную домашнюю обстановку.

Рифленый прокат востребован при оформлении лифтовых кабин и входных групп офисных центров, где важна практичность отделки. На такой поверхности практически не видны мелкие царапины и отпечатки рук, что упрощает уход за общественными зонами. Использование нержавеющих листов с рисунком придает интерьеру ощущение стерильности и технологичности.

Полотно металла можно использовать в качестве экранов для радиаторов отопления или перегородок для зонирования пространства. Плотная структура материала обеспечивает хорошую звукоизоляцию и долговечность декоративных конструкций.

Массу рифленого проката определяют путем суммирования веса плоского основания и веса выступающих элементов. Для стального листа плотность принимают равной 7850 кг/куб.м, что является общепринятым стандартом для черного металла. К весу обычного листа аналогичной толщины добавляют поправочный коэффициент, который учитывает объем металла в рифах.

Для рисунка чечевица прибавка массы составляет около 0.2–0.3 кг на 1 м², а для плотного ромбического узора — до 0.5 кг. Точные значения массы для каждого типоразмера указаны в справочных таблицах ГОСТа 8568-77, которыми пользуются при отгрузке продукции.

Пример расчета: стальной лист толщиной 4 мм имеет теоретический вес плоской заготовки 31.4 кг/кв.м. С учетом рифления чечевица итоговая цифра в паспорте качества составит около 32.2 кг на один квадратный метр.

Фактический вес партии может незначительно отличаться от расчетного из-за допусков на толщину проката и точность геометрии выступов. Знание точной массы необходимо для правильного выбора грузоподъемности транспорта и расчета нагрузки на несущие балки фундамента.

Процесс очистки настила зависит от типа рисунка и характера загрязнений, которые возникают в процессе производства. Поверхность с чечевичным рифлением считается более гигиеничной, так как между овальными выступами отсутствуют узкие перекрестия. Струя воды под давлением легко вымывает пыль и опилки из открытых каналов, не оставляя грязных пятен.

Для удаления застывших масел и смазок используют щелочные моющие средства, которые наносят на металл щетками средней жесткости. Гладкая фактура рифов препятствует глубокому проникновению химии в структуру стали, что сохраняет блеск изделия.

В цехах металлообработки для уборки пола часто применяют промышленные пылесосы и поломоечные машины со специальными насадками. Если листы имеют ромбическое рифление, требуется более тщательная промывка зон пересечения линий, где может скапливаться конденсат. Регулярный уход предотвращает образование скользкого слоя органики на металле, сохраняя его защитные свойства. Окрашенные листы очищаются быстрее за счет низкой адгезии грязи к полимерному слою.

Плоскостность листа определяет величину отклонения поверхности от идеальной горизонтали при его свободном нахождении на столе. Государственные стандарты допускают небольшую волнистость проката, так как процесс нанесения рифов неизбежно вызывает внутренние напряжения в стали.

Для листов нормальной точности прогиб не должен превышать 15 мм на один погонный метр длины изделия. Если параметры выходят за эти рамки, то при монтаже пола возникнут перепады высоты, о которые будут спотыкаться люди. Контроль геометрии проводят на поверочных плитах при помощи эталонных линеек и щупов.

Устранение избыточной кривизны проводят на роликовых правильных машинах, где металл подвергается многократному изгибу. Эта процедура стабилизирует структуру стали и возвращает полотну проектную ровность без повреждения рисунка. Качественная плоскостность критична при сварке листов встык, так как она обеспечивает ровный и прочный шов. Если заготовки планируют использовать для лазерной резки, выбирают продукцию с повышенными требованиями к прямолинейности.
